PR0086-S
PR0086-S (CIELab Color Checker) to przemysłowy czujnik do pomiaru barwy oraz jakości powierzchni. Zapewnia wyniki w przestrzeni barw CIE 1976 Lab*, wartości trójchromatyczne X/Y/Z, indeks żółtości (YI E313; YI D1925), indeks bieli (biel CIE W; odcień TW) oraz ΔE.
Czujnik wykorzystuje białe źródło światła LED i osiąga powtarzalność < 0,05 ΔE (w odniesieniu do próbki).
Komunikacja odbywa się poprzez interfejs RS485 (protokół zastrzeżony), a parametry można konfigurować przez interfejs szeregowy.
Zasilanie wynosi 24 V DC (±10%), stopień ochrony IP24, temperatura pracy 10–50 °C.
Precyzyjny pomiar barwy, prosta instalacja, wysoka powtarzalność i niezawodność
PR0086-S (CIELab Color Checker) to przemysłowy system do precyzyjnego pomiaru barwy oraz jakości powierzchni w przestrzeni barw CIE 1976 L*a*b*. Jest przeznaczony do pomiaru powierzchni niejednorodnych oraz materiałów sypkich (bulk), np. granulatu. Dzięki białemu źródłu światła LED i wysokiej powtarzalności pomiarów doskonale sprawdza się w stabilnej kontroli procesu oraz porównywaniu odchyleń barwnych (ΔE). Instalacja jest prosta, a system można parametryzować poprzez interfejs szeregowy.
Jeśli nie masz pewności co do prawidłowego podłączenia lub ustawień, skontaktuj się z naszymi technikami – pomożemy w integracji oraz doradzimy odpowiednią konfigurację.

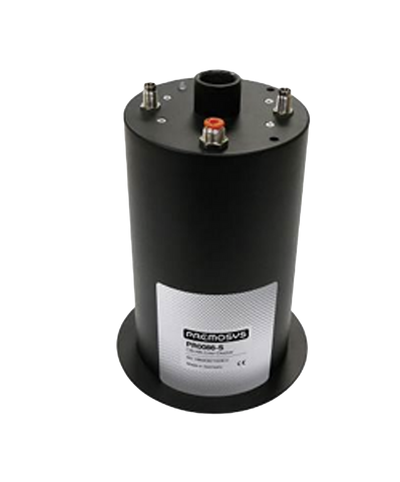

PR0086-S – CIELab Color Checker
Czujnik PR0086-S zapewnia wyniki w CIE 1976 L*a*b*, a także wartości trójchromatyczne X/Y/Z, indeks żółtości (YI) oraz indeks bieli (Whiteness), w tym ocenę odchylenia barwnego ΔE. Komunikacja odbywa się poprzez RS485 (protokół zastrzeżony), a parametryzacja realizowana jest przez interfejs szeregowy.
Instalacja mechaniczna została zaprojektowana z myślą o stabilnym pomiarze przy kącie roboczym 15°. Powierzchnia detekcji zależy od odległości roboczej, dzięki czemu można dobrać odpowiednie ustawienie do aplikacji (np. pomiar punktowy vs. pomiar większej powierzchni).
Parametry techniczne
| Zasilanie: | 24 V DC ± 10 %, maks. 200 mA |
|---|---|
| Zakres spektralny: | 380 nm do 780 nm |
| Wyjścia: | CIE 1976 L*a*b*, Tristimulus (X, Y, Z), Yellowness Index (YI E313; YI D1925), Whiteness Index (CIE whiteness W; tint TW), ΔE |
| Źródło światła: | Biała dioda LED |
| Powtarzalność: | < 0,05 ΔE (w odniesieniu do próbki) |
| Interfejs: | RS485 |
| Protokół komunikacyjny: | Zastrzeżony |
| Parametryzacja: | Poprzez interfejs szeregowy |
| Materiał / wykonanie: | Korpus ze stali nierdzewnej, lakierowany |
| Montaż: | Gwint M20x1 |
| Stopień ochrony: | IP24 |
| Temperatura pracy: | 10 °C do 50 °C |
| Wilgotność pracy: | 35 % do 85 % RH |
| Temperatura przechowywania: | −10 °C do 60 °C |
| Masa: | ok. 1100 g |
Instalacja / geometria robocza
| Kąt roboczy: | 15° |
|---|---|
| Odległość robocza / powierzchnia detekcji: | 70 mm → 69 mm 100 mm → 78 mm 200 mm → 109 mm 300 mm → 139 mm 400 mm → 169 mm 500 mm → 200 mm |
Uwagi dotyczące bezpieczeństwa
System nie jest przeznaczony jako element krytyczny dla bezpieczeństwa maszyn i nie jest dopuszczony do stosowania w aplikacjach medycznych. Podczas pracy nie należy długotrwale patrzeć w źródło światła i nigdy nie kierować wiązki światła w oczy.
