Automatyczny, normowy pomiar twardości IRHD-M
LNP® Universaltester to precyzyjny, stołowy twardościomierz przeznaczony do automatycznego oznaczania twardości elastomerów, gum, tworzyw sztucznych oraz innych materiałów syntetycznych metodą IRHD-M zgodnie z ISO 48 i DIN ISO 48.
Pomiar za naciśnięciem przycisku
Po umieszczeniu próbki i uruchomieniu programu urządzenie automatycznie steruje ruchem głowicy pomiarowej, przebiegiem czasowym badania oraz oceną wyniku. Zautomatyzowana procedura ogranicza wpływ operatora i zapewnia stabilne warunki zarówno podczas pojedynczych, jak i seryjnych pomiarów.
Do małych i geometrycznie złożonych wyrobów
Metoda IRHD-M jest szczególnie odpowiednia do małych i cienkich wyrobów, takich jak O-ringi, uszczelnienia, membrany, powłoki oraz techniczne elementy elastomerowe. W zależności od geometrii próbki system można rozbudować o kamerę, osie liniowe, stół obrotowy lub specjalne elementy mocujące.
Dokumentacja i integracja z kontrolą jakości
System obejmuje oprogramowanie do sterowania badaniem, rejestracji i dokumentowania wyników oraz konwertowalny notebook z systemem operacyjnym Windows. Na życzenie urządzenie można dodatkowo wyposażyć w integrację z bazą danych systemu zarządzania jakością, skaner, drukarkę etykiet lub inne wyposażenie automatyzacyjne.

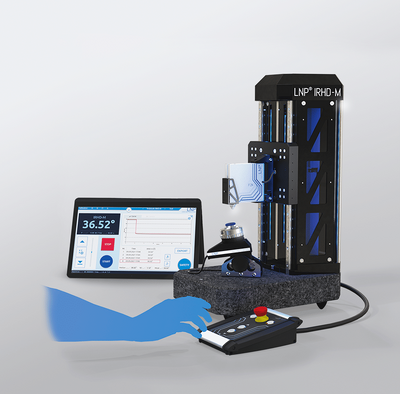

LNP® Universaltester to w pełni automatyczny, stołowy system do normowego oznaczania twardości elastomerów, gum i tworzyw sztucznych metodą IRHD-M. Precyzyjna głowica pomiarowa, napędzana oś Z, granitowa podstawa oraz specjalistyczne oprogramowanie zapewniają stabilne warunki zarówno do kontroli laboratoryjnej, jak i pomiarów seryjnych.
Universaltester łączy normowy przebieg badania, automatyczny ruch głowicy pomiarowej oraz programowe przetwarzanie wyników w jednym stanowisku. Konfigurację można rozbudować w zależności od kształtu próbki, liczby punktów pomiarowych oraz wymaganego poziomu automatyzacji.
Po umieszczeniu próbki i uruchomieniu programu urządzenie automatycznie steruje ruchem głowicy pomiarowej, przebiegiem czasowym obciążenia oraz obliczeniem końcowej wartości twardości.
Dostarczane oprogramowanie umożliwia sterowanie badaniem, rejestrację wyników oraz tworzenie dokumentacji. Na życzenie system można rozszerzyć o połączenie z bazą danych zarządzania jakością.
W przypadku pomiarów wielopunktowych lub elementów o złożonej geometrii system można wyposażyć w kamerę, osie liniowe, stół obrotowy, regulację kąta lub specjalistyczne uchwyty.
Konstrukcja systemu stołowego oraz automatyczny cykl pomiarowy są przeznaczone do powtarzalnej oceny małych wyrobów elastomerowych i z tworzyw sztucznych.
Automatyczne sterowanie ruchem, siłą i czasem ogranicza odchylenia powstające podczas ręcznego wykonywania badania.
Metoda IRHD-M jest odpowiednia do O-ringów, uszczelnień, powłok oraz innych wyrobów, dla których standardowy pomiar Shore jest trudny lub nieodpowiedni.
Oprogramowanie wspiera systematyczną rejestrację, ocenę i dokumentowanie zarówno pojedynczych, jak i seryjnych badań.
Opcjonalne osie, stół obrotowy, kamera oraz elementy mocujące umożliwiają dostosowanie stanowiska do konkretnych wyrobów i zadań pomiarowych.
IRHD-M jest mikroodmianą metody International Rubber Hardness Degree, przeznaczoną przede wszystkim do małych i cienkich próbek z elastomerów, gum oraz odpowiednich tworzyw sztucznych.
Kulista końcówka pomiarowa najpierw działa siłą wstępną, a następnie zdefiniowaną siłą główną. Końcową twardość wyznacza się na podstawie różnicy uzyskanych głębokości wgłębienia.
Geometria i grubość próbki mogą wpływać na wynik. W przypadku złożonych kształtów można zastosować specjalne uchwyty lub obrotowe elementy pozycjonujące.
Wartości odpowiadają podstawowej konfiguracji LNP® Universaltester IRHD-M, numer katalogowy 034332.
| Badane materiały | Elastomery, gumy, tworzywa sztuczne i materiały syntetyczne |
|---|---|
| Metoda pomiarowa | IRHD-M zgodnie z ISO 48 / DIN ISO 48 |
| Rozdzielczość IRHD | 0,01° |
| Poziom automatyzacji | W pełni automatyczny pomiar |
| Prędkość opuszczania głowicy pomiarowej | 3,2 mm/s |
| Maksymalne wymiary próbki X × Y × Z | 250 × 200 × 250 mm |
| Wymiary urządzenia X × Y × Z | 250 × 350 × 550 mm |
| Wymiary jednostki sterującej X × Y × Z | 150 × 200 × 80 mm |
| Masa urządzenia | Około 29 kg |
| Numer katalogowy | 034332 |
Podstawowa konfiguracja obejmuje kompletne stanowisko pomiarowe. Dodatkowe elementy dobiera się w zależności od geometrii próbki, wymaganego poziomu automatyzacji oraz sposobu zarządzania danymi.
