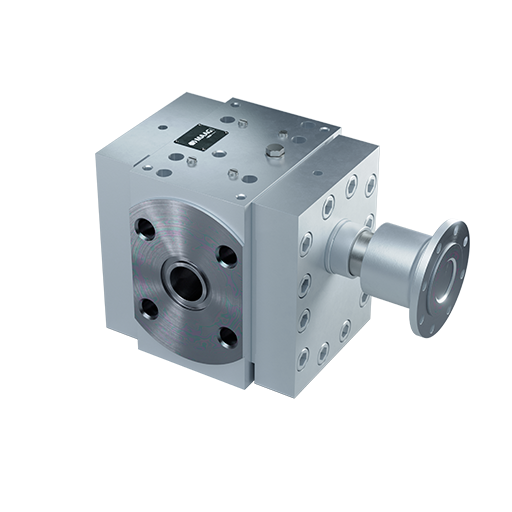

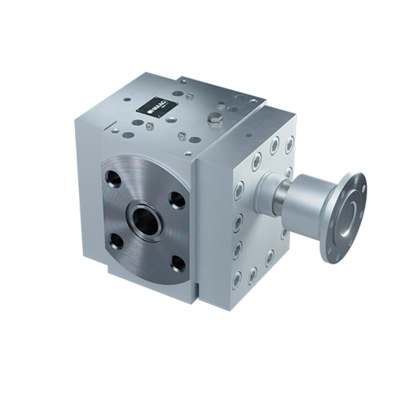

MAAG extrex⁶ SP to wysokociśnieniowa pompa zębata do zastosowań z termoplastami, przeznaczona do procesów, w których wymagane są bardzo wysokie ciśnienia oraz wysokie obciążenia robocze. Producent pozycjonuje tę serię jako rozwiązanie dla aplikacji ekstruzyjnych, w których kluczowe znaczenie mają stabilność wydajności, niezawodność procesu oraz możliwość dopasowania konfiguracji pompy do konkretnego zastosowania.
Pompa została opracowana w klasie x6, która według MAAG zapewnia dodatkowe korzyści względem klasycznych konstrukcji pomp zębatych. Wszystkie pompy są dostępne w wykonaniu ST, czyli zoptymalizowanym pod kątem przepływu, oraz w wykonaniu 5R, przeznaczonym jako retrofitowy kołnierz dla klasycznych pomp. Modułowa konstrukcja ma ułatwiać dostosowanie rozwiązania do zróżnicowanych wymagań procesowych.
Wśród głównych zalet producent wymienia pracę w zakresie wysokiego ciśnienia do 700 bar, wysoką sprawność całkowitą wynikającą z nowoczesnej technologii uzębień i łożysk ślizgowych, prosty retrofit, solidną i kompaktową konstrukcję oraz niskopulsacyjne tłoczenie nawet przy wysokich ciśnieniach różnicowych. Seria jest przeznaczona do szerokiego zakresu typowych mediów, takich jak poliolefiny, poliestry, poliamidy, poliwęglany, polimery styrenowe, EPS, ABS/SAN, fluoropolimery i TPE; inne polimery są dostępne na zapytanie.
Na stronie produktowej MAAG wskazano również opcje wykonania obejmujące zdefiniowane klasy tolerancji, przewodowe wkłady grzewcze z przyłączem, ogrzewanie cieczowe z połączeniami kanałów, otwory pod czujniki ciśnienia i temperatury w korpusie, dobór materiałów do aplikacji, chłodzenie uszczelnień wału oraz specjalne typy uszczelnień. W danych technicznych podano prędkość obrotową do 200 obr./min, moment obrotowy do 12 800 Nm, maksymalne ciśnienie różnicowe do 400 bar, lepkość do 30 000 Pas oraz temperaturę pracy do 350°C. Korpus wykonano ze stali stopowej, wały zębate ze stali narzędziowej, a ogrzewanie pompy opisano jako elektryczne z wkładami grzewczymi oraz elektryczne i cieczowe dla termoplastów wrażliwych termicznie.
Uwaga źródłowa: na stronie występuje rozbieżność dotycząca ciśnienia. W sekcji zalet podano pracę do 700 bar, natomiast w danych technicznych maksymalne ciśnienie różnicowe wynosi 400 bar. Przed publikacją techniczną warto tę wartość potwierdzić.
Configure your own product according to your requirements and needs. If you are unsure of the configuration, provide us in the notes the necessary information about the existing sensor or product, even a competitor. We will be happy to help you find an alternative MAAG products. If your request is urgent, let us know. We will do our best to help you resolve this situation to your satisfaction as quickly as possible. If we have all the information, we are able to offer a model with minor differences.
If you need more information do not hesitate to contact us.
Pompa zębata do zastosowań z termoplastami w zakresie bardzo wysokich obciążeń ciśnieniowych, zaprojektowana do stabilnego i niskopulsacyjnego tłoczenia medium w procesach ekstruzji. Seria extrex⁶ SP została opracowana dla aplikacji wymagających wysokiego ciśnienia, dużej nośności oraz niezawodnej pracy procesu. Rozwiązanie MAAG łączy modułową konstrukcję, elastyczne możliwości wdrożenia i wykonanie dostosowane do wymagających warunków technologicznych.
Pompa zębata extrex⁶ SP została opracowana do zastosowań, w których wymagane są bardzo wysokie ciśnienia, wysoka nośność oraz stabilna wydajność procesu. Producent wskazuje ją jako rozwiązanie do wymagających aplikacji ekstruzyjnych z termoplastami.
Seria extrex⁶ SP została opisana jako wysokociśnieniowa pompa zębata do zastosowań, które wymagają bardzo wysokich ciśnień oraz dużych obciążeń roboczych przy zachowaniu stabilnego tłoczenia medium.
Według strony produktowej pompy są dostępne w wykonaniu ST zoptymalizowanym pod kątem przepływu oraz w wykonaniu 5R jako retrofitowy kołnierz dla klasycznych pomp. Modułowa budowa wspiera elastyczne dopasowanie do aplikacji.
MAAG podkreśla wysoką sprawność wynikającą z nowoczesnej technologii uzębień i łożysk ślizgowych oraz niskopulsacyjne tłoczenie nawet przy wysokich ciśnieniach różnicowych.
Rozwiązanie MAAG zostało opracowane dla aplikacji termoplastycznych, w których liczą się bardzo wysokie ciśnienia robocze, stabilność procesu, niska pulsacja oraz możliwość elastycznego dopasowania pompy do warunków technologicznych.
Seria extrex⁶ SP została przewidziana do aplikacji wymagających bardzo wysokich ciśnień i dużych obciążeń roboczych w procesach ekstruzji termoplastów.
Producent wskazuje niskopulsacyjne tłoczenie medium nawet przy wysokich ciśnieniach różnicowych, co wspiera większą powtarzalność procesu.
Modułowa konstrukcja oraz dostępność wykonania 5R wspierają prostsze dopasowanie pompy do istniejących instalacji i wymagań konkretnej aplikacji.
Robustna i kompaktowa budowa oraz szeroki zakres opcji wykonania wspierają niezawodną pracę w wymagających warunkach technologicznych.
Poniżej znajduje się zestawienie najważniejszych informacji technicznych dla serii extrex⁶ SP według strony produktowej MAAG. Ostateczną konfigurację należy dobrać zgodnie z medium, wymaganiami procesu i wariantem wykonania.
| Seria produktowa | MAAG extrex⁶ SP |
|---|---|
| Typ urządzenia | Wysokociśnieniowa pompa zębata do zastosowań z termoplastami |
| Główne zastosowanie | Ekstruzja termoplastów w aplikacjach wymagających bardzo wysokiego ciśnienia i dużych obciążeń |
| Typowe media | Poliolefiny, poliestry, poliamidy, poliwęglany, polimery styrenowe, EPS, ABS/SAN, fluoropolimery, TPE; inne polimery na zapytanie |
| Prędkość obrotowa | Do 200 obr./min |
| Moment obrotowy | Do 12 800 Nm |
| Ciśnienie różnicowe | Maks. 400 bar według danych technicznych; w sekcji zalet wskazano pracę do 700 bar |
| Lepkość | Do 30 000 Pas |
| Temperatura pracy | Do 350°C |
| Korpus | Stal stopowa |
| Wały zębate | Stal narzędziowa |
| Uszczelnienie wału | Stal stopowa |
| Ogrzewanie pompy | Elektryczne z wkładami grzewczymi; elektryczne i cieczowe dla termoplastów wrażliwych termicznie |
| Opcje wykonania | Zdefiniowane klasy tolerancji, czujniki ciśnienia i temperatury, dobór materiałów, chłodzenie uszczelnień wału, specjalne typy uszczelnień |
