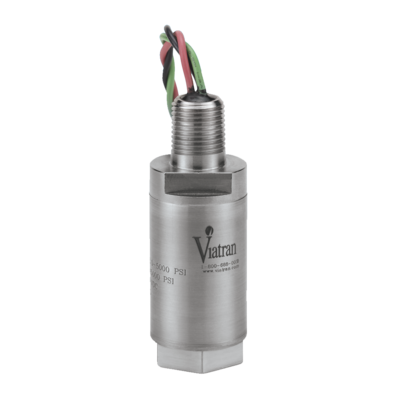

Czujnik ciśnienia model 548
Model 548 posiada niezbędne atesty do użytku w niebezpiecznych aplikacjach. Viatran oferuje szereg standardowych opcji, a nasza zdolność do modyfikowania naszych produktów zapewnia elastyczność, aby spełnić Twoje specyficzne potrzeby aplikacji.
VÝKONOSTNÍ CHARAKTERISTIKY
| Tlakový rozsah (FSPR): | 0-3 až 0-5000 PSIG, PSIS 0-15 až 0-5000 PSIA .0-15 PSIV |
|
| Linearita: | ≤ ± 0,25% Možnost „DN“ - vylepšená linearita ≤ ± 0,1% |
|
| Hystereze: | ± 0.05% FSO | |
| Opakovatelnost: | ± 0.05% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA ±1% | |
| Vyvážení nuly a rozsahu: | ≤ ±1% FSO | |
| Dlouhodobá stabilita: | ≤±0.25% FSO per 6 months | |
| Doba odezvy: | ≤ 1 mSec to reach 90% FSO | |
| Vliv teploty na nulu: | ≤±1% FSO per 100°F (37°C) | |
| Vliv teploty na rozpětí: | ≤±1% FSO per 100°F (37°C) | |
| Kompenzovaná teplota: | 0°C to 82°C | |
| Provozní teplota: | -40°C to 85°C | |
| Skladovací teplotní limit: | -40°C to 121°C | |
| * Pro jednotky PSIV a Compound Range: | Temperature Effect on Zero ≤±3.0% per 100°F Compensated Temperature Range 32°F to 170°F (0°C to 77°C |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
9.0 až 30 Vdc
|
|
|
Účinek regulace napájení:
|
≤±0.05% FSO per Volt
|
|
|
Výstupní signál:
|
4 - 20 mA
|
|
| Odolnost proti zatížení: | 12 Vdc min. S 150 ohmy a 30 Vdc max s 1050 ohmy | |
| Izolační odpor | <5nS Vodivost | |
| Ochrana obvodů: | Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudové špičky 250 Amp s šířkou impulzu 20 μSecs. Chráněna reverzní polarita | |
| Elektrické připojení: | 1/2 "NPT (M), 18 AWG vodič , 72" délka | |
| Zapojení - barvy vodiče: |
Červená + napájení / signál Černá - síla / signál Zelené Uzemnění Bílá Bez připojení Hnědá Bez připojení
|
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra: |
Nerezová ocel 304 a 316 |
|
|
Materiály smačených částí:
|
316 nerezová ocel |
|
| Hmotnost: | 10 oz. | |
| Identifikace: | Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4 "- 18 NPT Samice 1/4" - 18 NPT Samice (0-3,3 thru 0-1034 bar |
|
|
Ověřený tlak:
|
<= 500 PSI menší z 3x nebo 1200 PSI
> = 500 PSI méně než 5x nebo 10K PS |
|
|
Tlak při roztržení:
|
<= 500 PSI méně než 5x nebo 2400 PSI
> = 500 PSI méně než 5x nebo 10K PS |
|
| Montáž: | Podporováno technologickým potrubím nebo volitelnými montážními držáky |
ROZMĚRY SNÍMAČE
|
DF
|
Bleed port (10K PSI and below)
|
|
|
DG
|
Improved temperature compensation (<5%/100°F for zero/span)
|
|
|
DH
|
Special range
|
|
| DQ | Cleaning for oxygen service | |
| EA | Special calibration run | |
| JJ | Direct mount indicator with explosion proof housing | |
| JS | Direct mount indicator | |
| ME | CSA explosion proof label | |
| MR | Modified electrical damping | |
| NG | ATEX flameproof label | |
| NH | Customer specified identification | |
| NJ | CE label | |
| NK | ATEX intrinsic safety label | |
| NX | CSA intrinsic safety label | |
| NY | FM explosion proof label | |
| NZ | FM nonincendive label | |
| PW | 1/8 DIN digital indicator (consult factory) | |
| QA | 316 stainless steel wetted parts | |
| QB | Inconel (X-750) wetted parts | |
| QC | Hastelloy (C-276) wetted parts | |
| TF | FM intrinsic safety label | |
| Y () | Alternate pressure ports | |
| Note: | Application of some available options may affect standard performance. Consult your Viatran Representative for details. |
