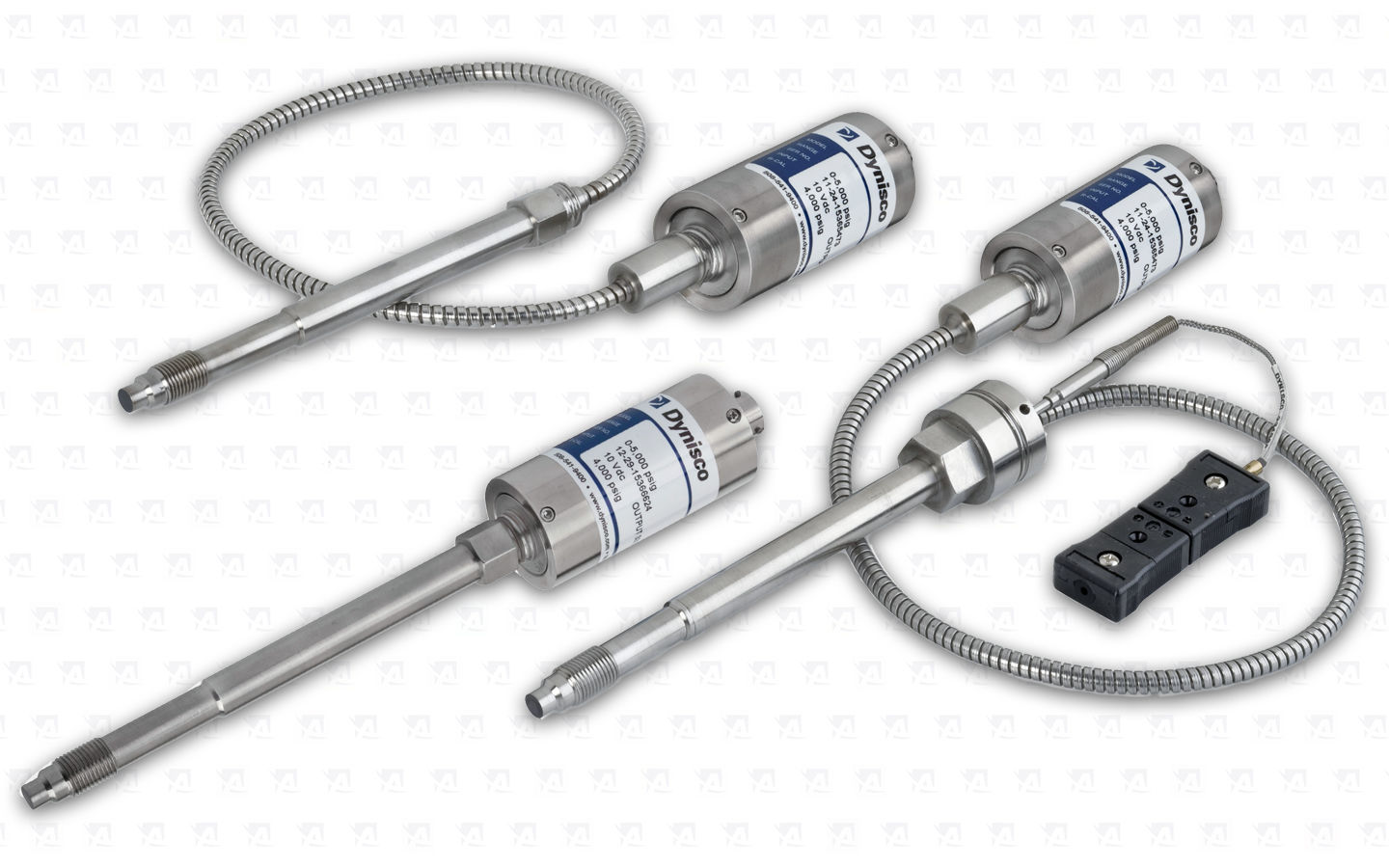

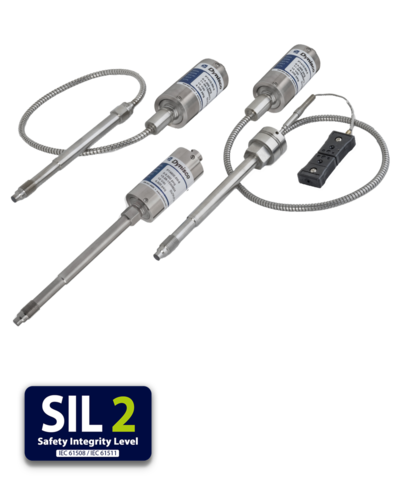

PT 46x4
Czujnik ciśnienia serii PT46X4 jest czujnikiem ±0,5% idealnym do ogólnych pomiarów ciśnienia stopu, wymagających prostej instalacji, powtarzalności i niezawodności. Czujnik PT46x4 zapewnia wzmocniony sygnał o standardzie przemysłowym 4-20 mA przeznaczony do współpracy z DCS i PLC. PT46X4 jest wyposażony w boczne potencjometry z regulacją zera i zakresu. Czujniki mA serii PT46X4 można zerować na dwa sposoby: lokalnie za pomocą potencjometru zerowego lub zdalnie przez zwarcie ze sobą dwóch pinów (zwarcie styków). Dostępne są opcjonalne konfiguracje termopar lub RTD w celu zapewnienia temperatury topnienia. PT46X4 posiada gwint 1/2-20 UNF dla prostej i łatwej instalacji w standardowych otworach montażowych przetwornika. Sygnał wyjściowy 4-20 mA ma znamionową wartość PL‘c’, jak opisano w Dyrektywie Maszynowej EN ISO 13849-1. Czujniki mA serii PT46X4 posiadają samocertyfikację na podstawie raportów ewaluacyjnych renomowanej agencji zewnętrznej exida™. Czujniki mA serii PT46X4 przeszły obszerną analizę FMEDA (Skutki trybu awaryjnego i analiza diagnostyczna). Raporty FMEDA pokazują, że czujniki te zostały ocenione pod kątem wymagań dotyczących awarii losowych i spełniają poziom wydajności „c” (PL„c”), a także SIL2 (poziom nienaruszalności bezpieczeństwa 2). Informacje zawarte w raporcie FMEDA mogą być wykorzystane przez projektanta systemu klienta jako część ogólnej kwalifikacji urządzenia w systemie pod kątem zgodności z PL’c’ lub SIL. Seria PT46X4 może być wyposażona w przekaźnik bezpieczeństwa, niezależny od wyjścia sygnału. Ten opcjonalny sygnał przekaźnikowy, zwany Guardian, ma ustawiony próg ciśnienia specyficzny dla aplikacji, który ustawi maszynę w trybie bezpiecznym, jak opisano w dyrektywie maszynowej EN ISO 13849-1. www.dynisco.com Właściwości n Regulowane zero i zakres, za pomocą potencjometrów montowanych z boku n Dokładność lepsza niż ±0,5% n Zwilżane części ze stali nierdzewnej pokryte powłoką DyMax® n Wyjście 4-20 mA n 0-500 do 0-30 000 psi n Wewnętrzne 80 % kalibracji bocznikowej n Analiza przeprowadzona przez agencję zewnętrzną (exida™) i samocertyfikacja na podstawie analizy FMEDA i audytu wewnętrznego n Sygnał wyjściowy spełnia poziom wydajności „c” zdefiniowany w dyrektywie maszynowej (kategoria 1) n Spełnia następujące dyrektywy zgodności, przy prawidłowym zainstalowaniu i użytkowaniu: – SIL2 – Dyrektywa maszynowa EN ISO 13849-1

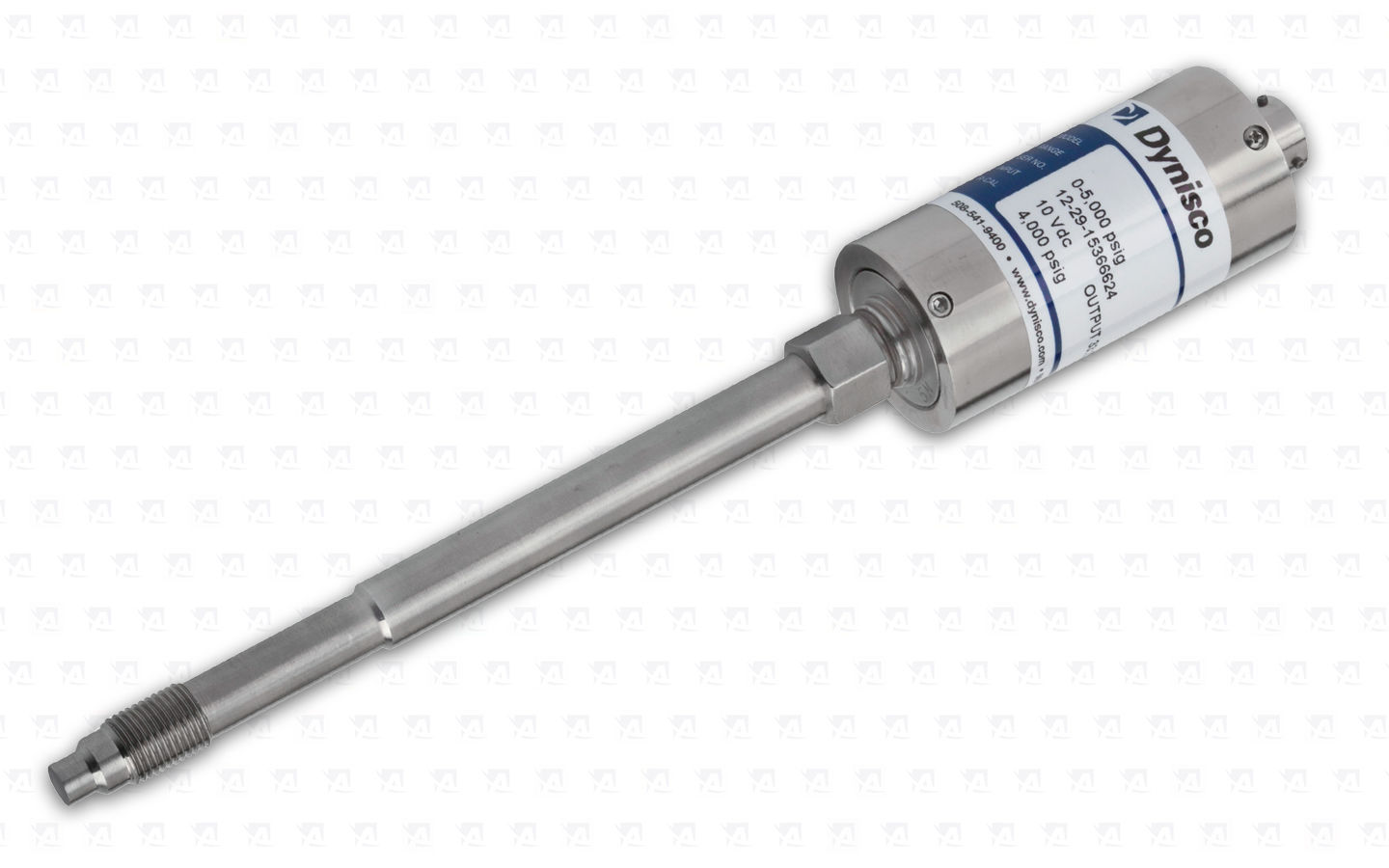

PT 4604 - Konstrukcja bez elastycznej kapilary

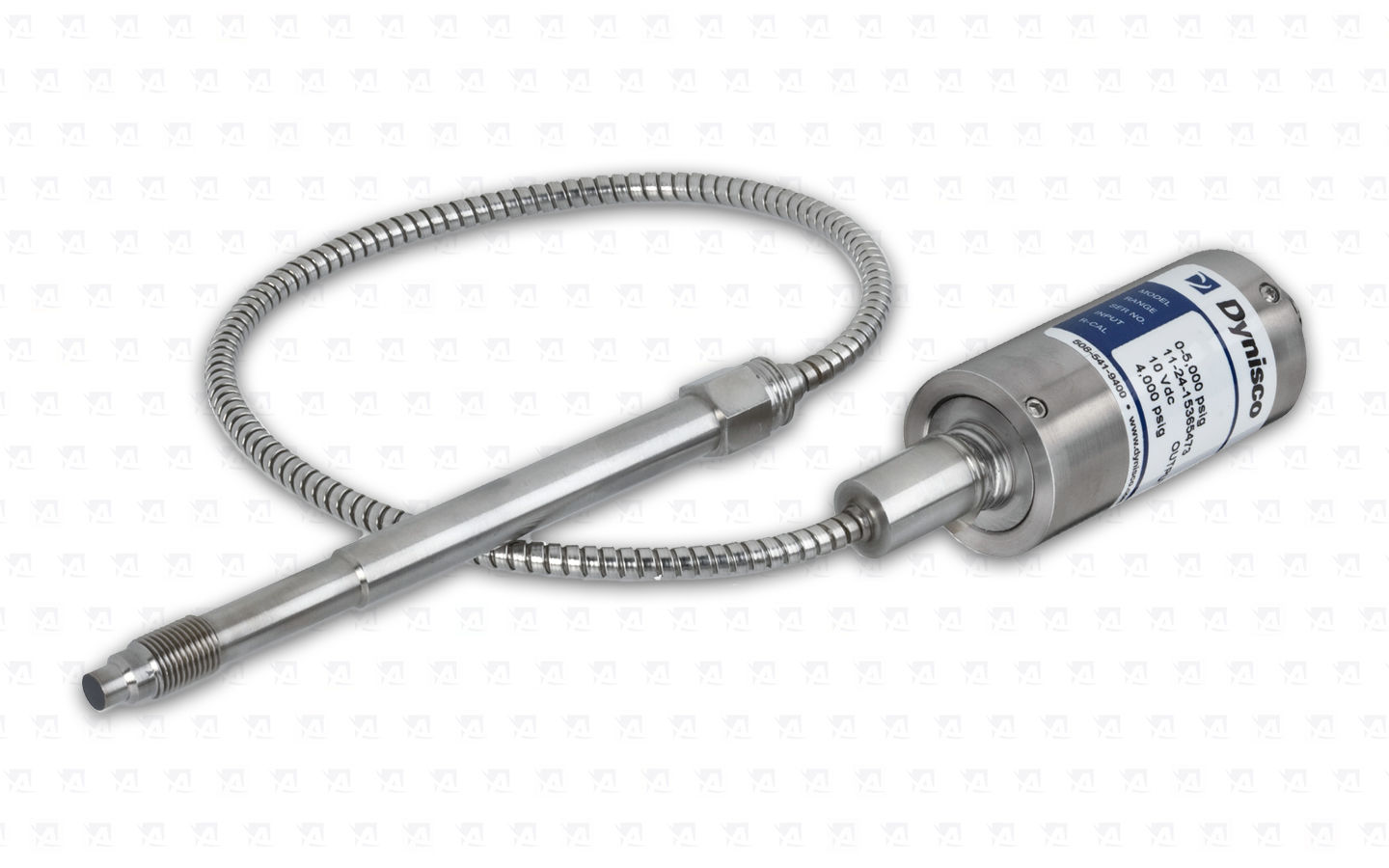

PT 4624 - Konstrukcja z elastyczną kapilarą

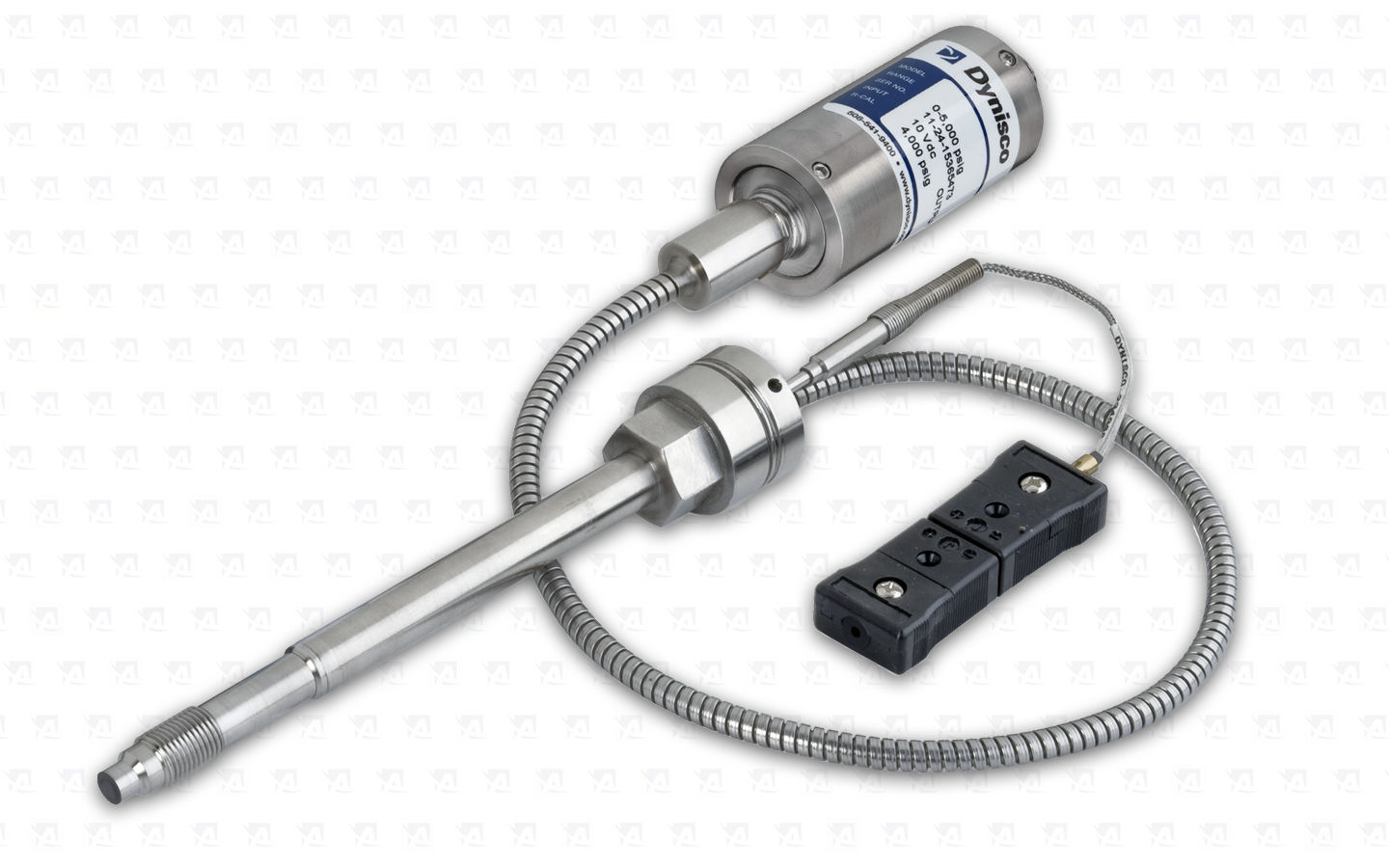

TPT 4634 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
PT 4604 - Konstrukcja bez elastycznej kapilary
PT 4624 - Konstrukcja z elastyczną kapilarą
TPT 4634 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
CHARAKTERYSTYKA WYDAJNOŚCI
| Zakres ciśnienia: | 0 - 30 000 psi |
|---|---|
| Dokładność: |
± 0,5% FSO (w tym liniowość, powtarzalność i histereza) |
| Przeciążalność: | 2 X FSO lub 35 000 psi, obowiązuje niższa wartość |
| Powtarzalność: |
± 0.2% FSO |
| Membrana czujnika: |
Powłoka Dymax® 15-5 PH SST |
| Podłączenie czujnika: |
1/2"-20 UNF-2A lub M18x1,5 |
| Moment montażowy: |
25 Nm - 55 Nm |
| Bezpiecznik ciśnieniowy: |
z bezpiecznikiem 6x całkowity zasięg czujnika. maks. 3000 bar |
| Konstrukcja czujnika: |
Konstrukcja bez elastycznej kapilary Konstrukcja z elastyczną kapilarą Czujnik z elastyczną kapilarą i czujnikiem temperatury |
CHARAKTERYSTYKA TEMPERATUROWA
| Maks. temperatura membrany: | 400°C | |
|---|---|---|
| Przesunięcie zerowe (wpływ temperatury): | 45 psi/100°C | |
| Temperatura ciała czujnika: |
121°C | |
| Zero shift (efekty temperatury) |
maksymalna (± 0.10% pełnej skali / °C) | |
| Czułość przemieszczenia (związana z temperaturą) |
maksymalna (± 0.04% pełnej skali / °C) | |
PARAMETRY ELEKTRYCZNE
| Zasilanie: | 14-36 Vdc |
|---|---|
| Sygnał wyjściowy: | 4-20 mA |
| Ustawienie zerowe: | ± 10% FSO |
| Złącze: |
Złącze 6 PIN Bendix |
| Rezystancja izolacji: |
1000 megohms @ 50 Vdc |
| Kalibracja rezystancji (R-Cal): |
80% cła. zakres ± 0,50% całkowitego zakresu |
Wymiary czujnika ciśnienia PT46x4:
