Seria SPX

Czujniki ciśnienia serii SPX-T 3

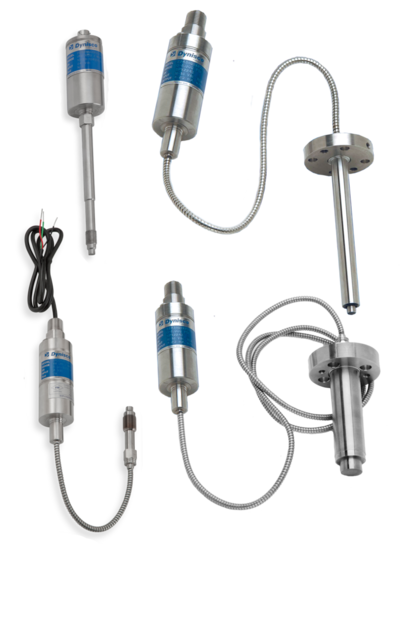

Seria 3 - SPX-T

TSPX-T (seria 3) to inteligentna seria czujników 4-20 mA, która obejmuje kompensację temperatury i innowacyjną ™ Dynisco-DynaLarity. SPX-T dostarcza najpotężniejsze czujniki w serii. Kompensacja temperatury opiera się na pomiarze RTD, który kompensuje zmiany temperatury, które zmniejszają odchylenia temperatury i zwiększają dokładność. Nie ma potrzeby przeprowadzania kalibracji temperatury po zainstalowaniu czujnika.
DynaLarity wykorzystuje zaawansowany algorytm, który linearyzuje przesunięcia na czujniku. Połączona kompensacja temperatury i funkcja DynaLarity zmniejszają odchylenia związane z temperaturą nawet o 80% i poprawiają dokładność o ponad 60% w porównaniu z innymi czujnikami. Dostępne są również połączone czujniki temperatury (RTD lub 4-20mA). Komunikacja HART jest standardem w tej serii. Seria SPX 3 ze spawaną, nierozdzielną konstrukcją przeznaczoną do stosowania w strefach zagrożonych wybuchem i innych wymagających zastosowaniach.
Te wzmocnione nadajniki eliminują potrzebę zewnętrznej regulacji sygnału. Wszystkie modele mogą być bezpośrednio podłączone do dostarczanych systemów sterowania, sterowników PLC, komputerów i podobnych systemów sterowania wysokiego poziomu.

Jak zamówić

Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.

Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Kod konfiguracji Dynisco:

Twoje dane osobowe będą przetwarzane na podstawie Zasady przetwarzania danych osobowych..

CHARAKTERYSTYKA WYDAJNOŚCI



Zakres ciśnienia:
od   35 bar do  700 bar
od 500 bar do  10 000 PSI
od 3.5 MPa do 70 MPa
od 3.500 KPa do 70 000 KPa
od 35 kg/cm2 do 700 kg/cm2

Dokładność:
32xx:
           ± 0,25% dla zakresu ciśnienia > 3000 psi
           ± 0,5% dla zakresu ciśnień = 1500 psi
           ± 0,75% dla zakresu ciśnienia < 1500 psi


33xx:
           ± 0,15% dla zakresu ciśnienia > 3000 psi
           ± 0,25% dla zakresu ciśnień = 1500 psi
           ± 0,5% dla zakresu ciśnienia <1500 psi

Przeciążalność:
1,5 x całkowity zasięg
Powtarzalność: 0,1% cel. zasięg czujnika
Membrana czujnika: 15-5 PH SST powlekany DyMax
Moment montażowy: 1/2"-20 UNF , M18 x 1.5
Moment montażowy:

3242: 500 inch-lbf max
3243: 50 inch-lbf max
3342: 500 inch-lbf max
3343: 50 inch-lbf max
3290: 350 inch-lbf max
3291: 350 inch-lbf max
3390: 350 inch-lbf max
3391: 350 inch-lbf max

Konstrukcja czujnika: dle konfigurace

CHARAKTERYSTYKA TEMPERATUROWA



Maksymalna temperatura membrany:
400°C max
Przesunięcie zerowe (wpływ temperatury):
-
-------------------------------------------
------------------------------------------------------------------
  temperatura ciała czujnika: 85°C
  Przesunięcie zerowe (wpływ temperatury): -
  Czułość przemieszczenia (wpływ temperatury): -

PARAMETRY ELEKTRYCZNE




Karmić:
16 - 36 Vdc (Standard); 16 - 30 Vdc (ATEX IS)
Sygnał wyjściowy:
4 - 20 mA z opcjonalnym HART™
Ustawienie zerowe:
-
  Konektor: 6 złącze wtykowe Bendix
  Złącze: 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc
  Rezystancja izolacji: 80% cła. zakres ± 0,50% całkowitego zakresu
