Seria SPX-4

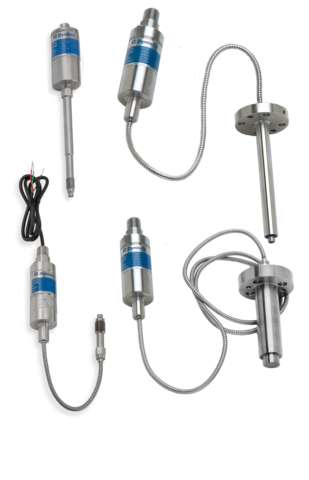

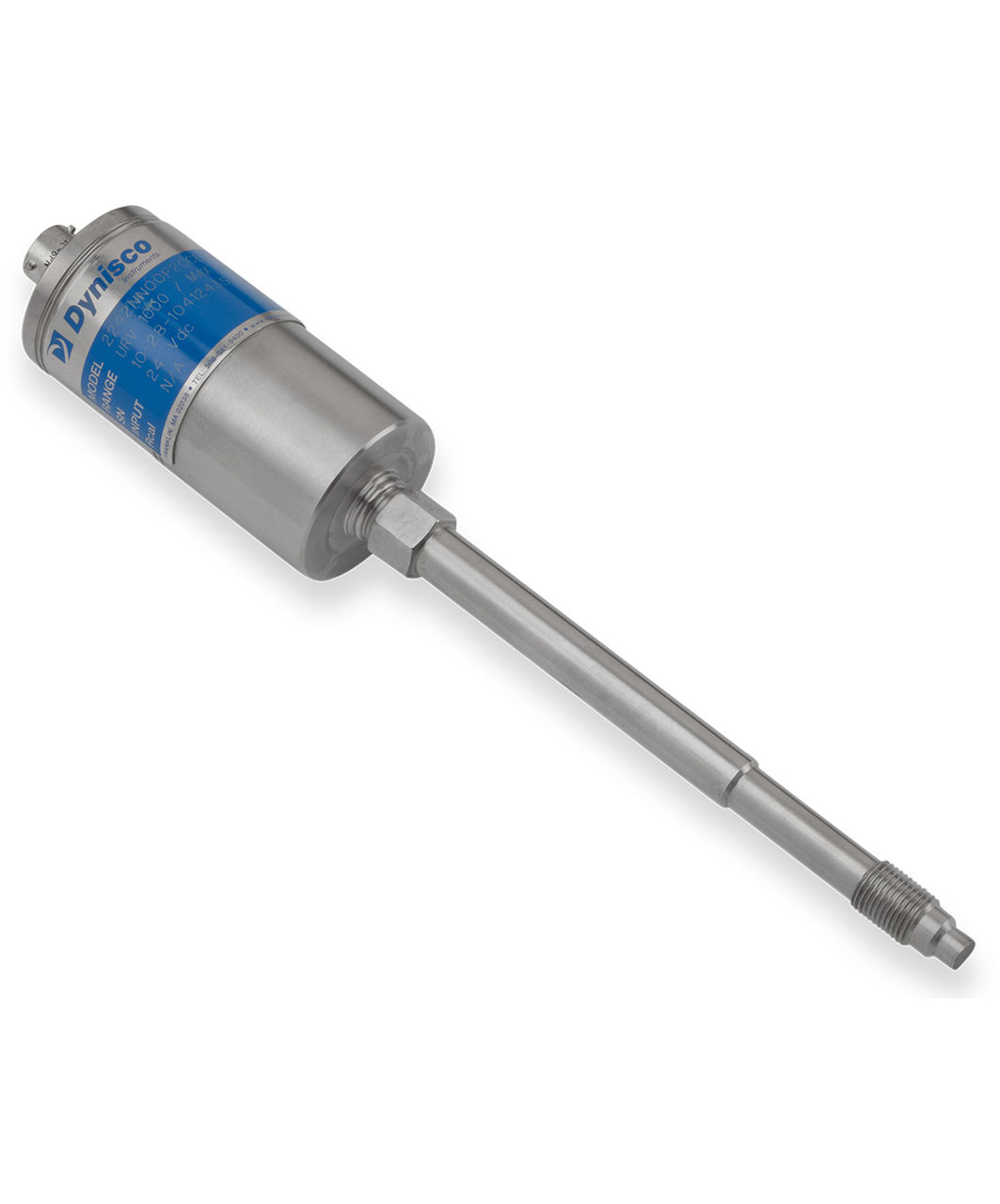

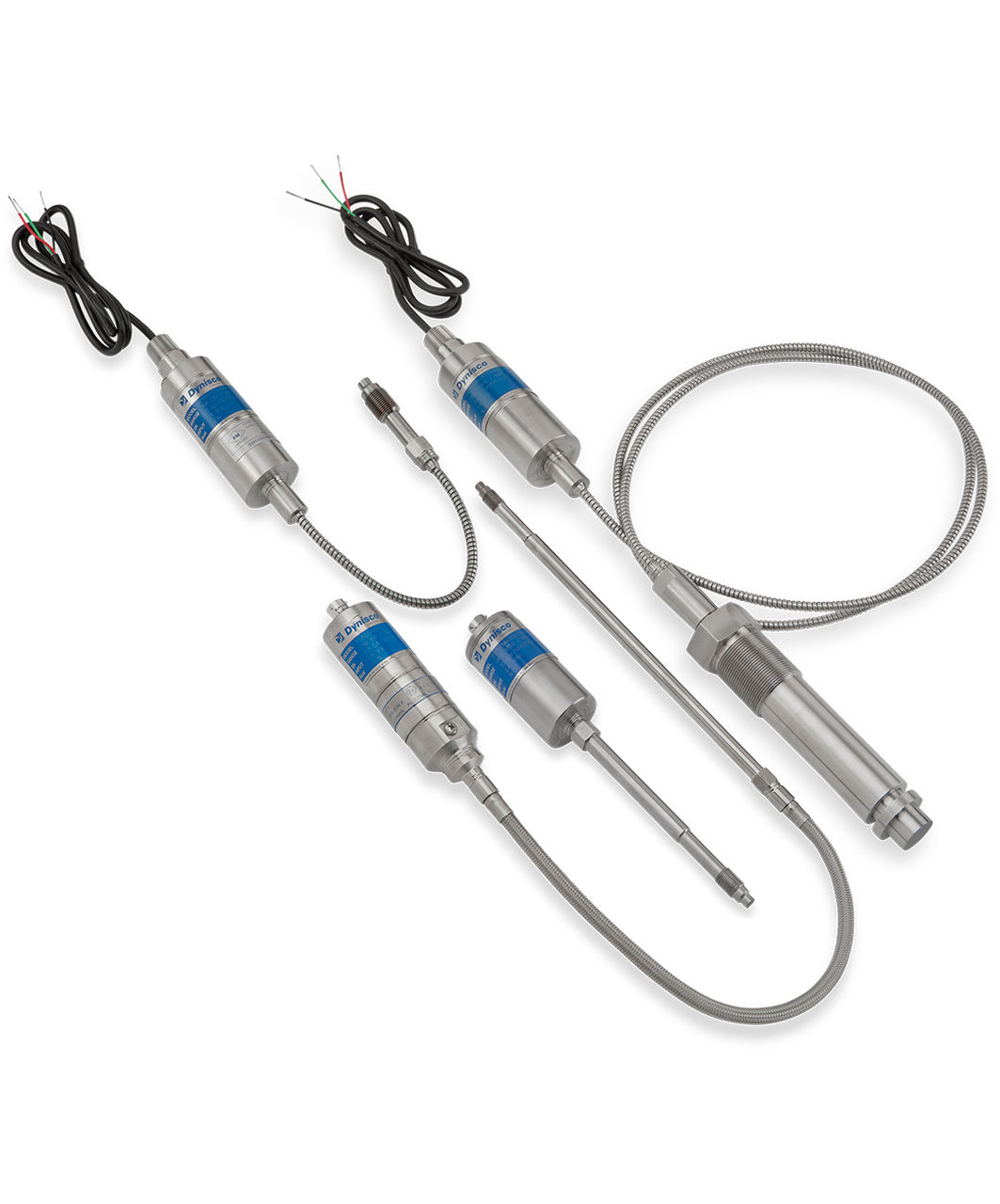

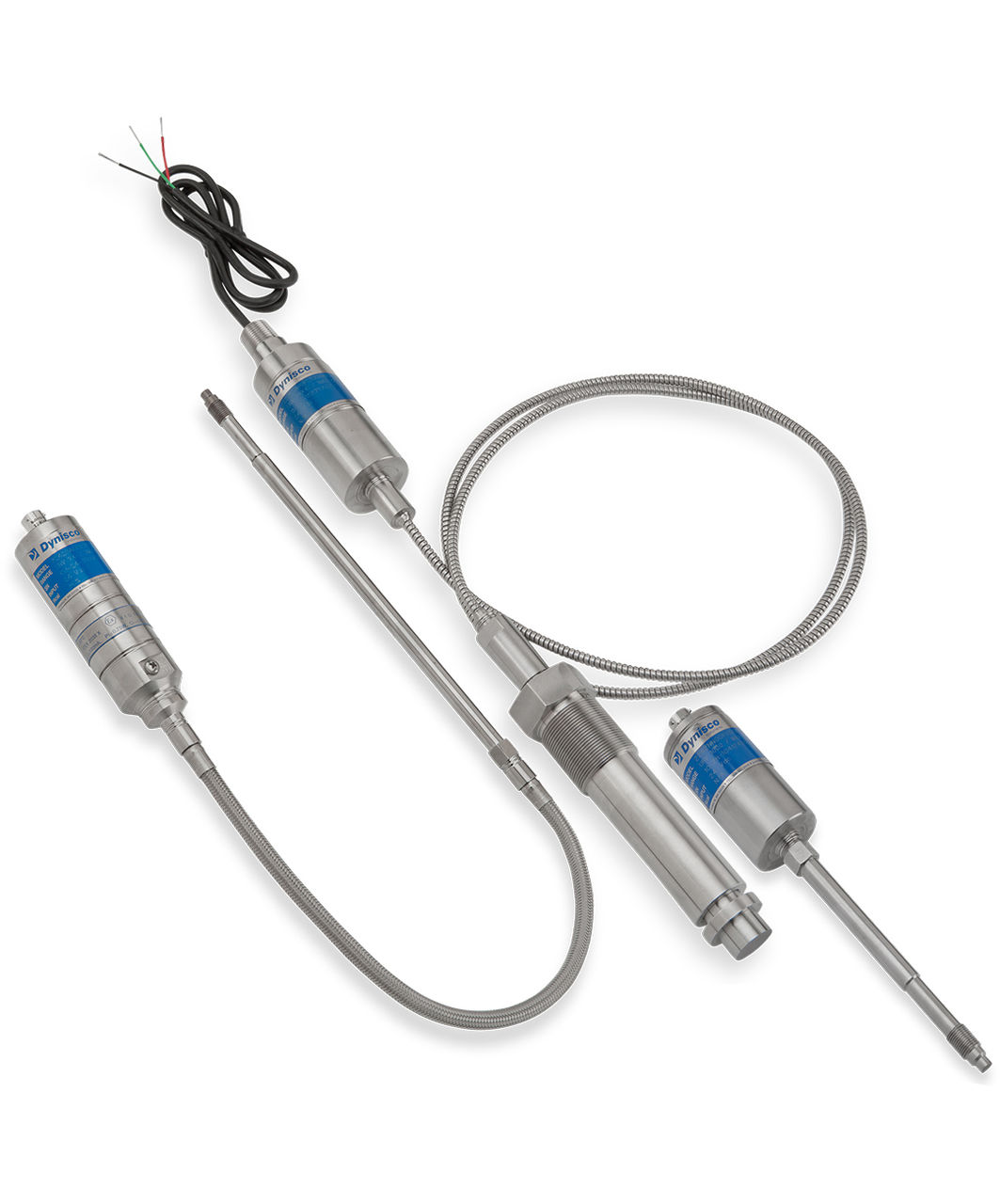

Seria Dynisco SPX - 4 to inteligentny przetwornik ciśnienia o sygnale wyjściowym 4-20 mA przeznaczony do stosowania w strefach zagrożonych wybuchem z możliwością wybuchu i jest dostępny z wieloma różnymi połączeniami procesowymi i elektrycznymi.
Te wzmocnione nadajniki eliminują potrzebę zewnętrznej regulacji sygnału. Wszystkie modele mogą być bezpośrednio podłączone do dostarczanych systemów sterowania, sterowników PLC, komputerów i podobnych systemów sterowania wysokiego poziomu. Z możliwością opcjonalnych funkcji, takich jak pomiar temperatury za pomocą termopar lub RTD.
Jak zamówić
Skonfiguruj własny produkt, zgodnie ze swoimi wymaganiami i potrzebami. Jeśli nie jesteś pewien konfiguracji, podaj niezbędne informacje w notatkach o istniejącym produkcie, nawet konkurencji. Z przyjemnością pomożemy Ci znaleźć alternatywny produkt Dynisco. Jeśli Twoja prośba jest pilna, daj nam znać, a dołożymy wszelkich starań, aby jak najszybciej rozwiązać tę sytuację. Jeśli posiadamy te informacje, jesteśmy w stanie zaproponować model z niewielkimi różnicami, a następnego dnia możesz mieć towar u siebie.
Jeśli potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.
Kod konfiguracji Dynisco:
CHARAKTERYSTYKA WYDAJNOŚCI
| Zakres ciśnienia: |
od 17.5 bar do 2000 bar
od 250 PSI do 30 000 PSI
od 1.75 MPa do 200 MPa
od 3.500 KPa do 70 000 KPa
od 17.5 kg/cm2 do 2000 kg/cm2 |
| Precyzja: |
4222
± 0,25% dla zakresów ciśnień > 1500 psi
± 0,50% dla zakresów ciśnień < 1500 psi
4232
± 0,25% dla zakresów ciśnień > 1500 psi;
± 0,50% dla zakresów ciśnień < 1500 psi
4352
± 0,25% dla zakresów ciśnień > 1500 psi;
± 0,50% dla zakresów ciśnień < 1500 psi
4502 ± 0,50%
4622 ± 0,50%
4672 ± 0,50%
|
| Przeżywalność: |
2X FSO lub 35 000 psi,
co jest mniejsze 1,2 X FSO 35 000 - 72 500 psi |
| Powtarzalność: |
±0.1% f.s.v. |
| Membrana czujnika: |
Powłoka DyMax 15-5 PH SST |
| Podłączenie czujnika: |
według konfiguracji |
| Moment montażowy: |
4222: 500 inch-lbf max
4232: 50 inch-lbf max
4352: 500 inch-lbf max
4502: 350 inch-lbf max
4622: 500 inch-lbf max
4672: 500 inch-lbf max |
| Konstrukcja czujnika: |
Czujnik z opcjonalną konstrukcją |
CHARAKTERYSTYKA TEMPERATUROWA
| Maks. temperatura membrany: |
(400°C) max [model SPX4502 ograniczony do 315°C ] |
Zero offsetu (ze względu na szczyt temperatury): |
4222: 27 psi/100°C typowo
4232: 27 psi/100°C typowo
4352: 27 psi/100°C typowo
4502: 1 psi/100°F (od 75-450°F); 2 psi/100°F (od 450-600°F)
4622: 45 psi/100°C typowo
4672: 45 psi/100°C typowo
|
| |
| Maks. czujnik temperatury ciała: |
85°C
|
| Przesunięcie zerowe (ze względu na temperaturę) |
4222: 0.02% F.S./°C max
4232: 0.02% F.S./°C max
4352: 0.02% F.S./°C max
4502: 0.02% F.S./°C max
4622: 0.10% F.S./°C max
4672: 0.10% F.S./°C max |
| Czułość przemieszczenia (ze względu na temperaturę) |
4222: 0.02% F.S./°C max
4232: 0.02% F.S./°C max
4352: 0.02% F.S./°C max
4502: 0.02% F.S./°C max
4622: 0.04% F.S./°C max
4672: 0.04% F.S./°C max |
PARAMETRY ELEKTRYCZNE
| Zasilanie: |
16–36 V DC (standard); 16 - 30 V DC (ATEX IS) |
| Sygnał wyjściowy: |
4 - 20 mA z opcjonalnym HART™ |
| Ustawienie zerowe: |
- |
| Złącze: |
6 PIN konektor Bendix |
| Rezystancja izolacji: |
500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc |
| Kalibracja rezystancji (R-Cal): |
80% f.s.v ±0.5% |

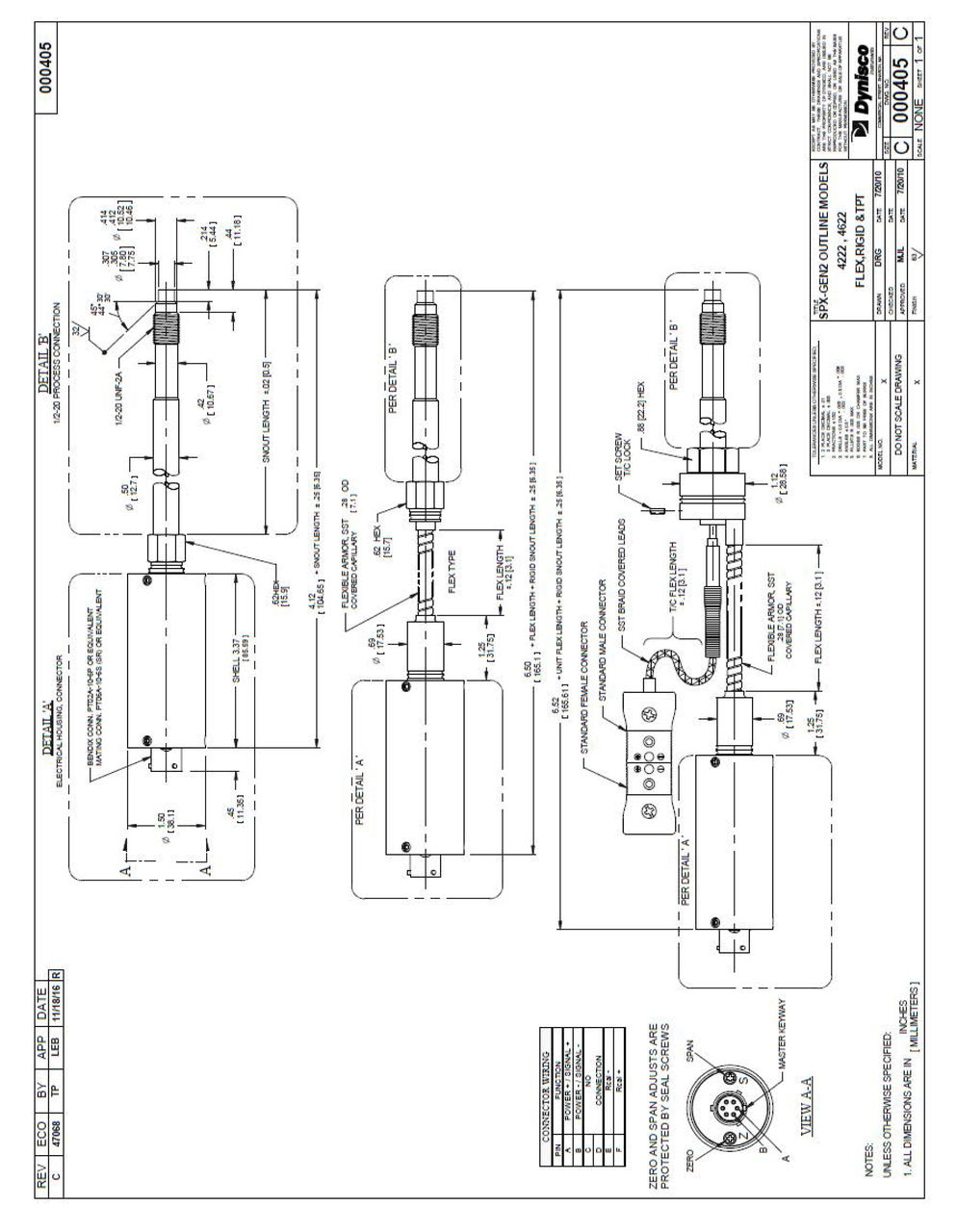

Wymiary czujnika ciśnienia SPX

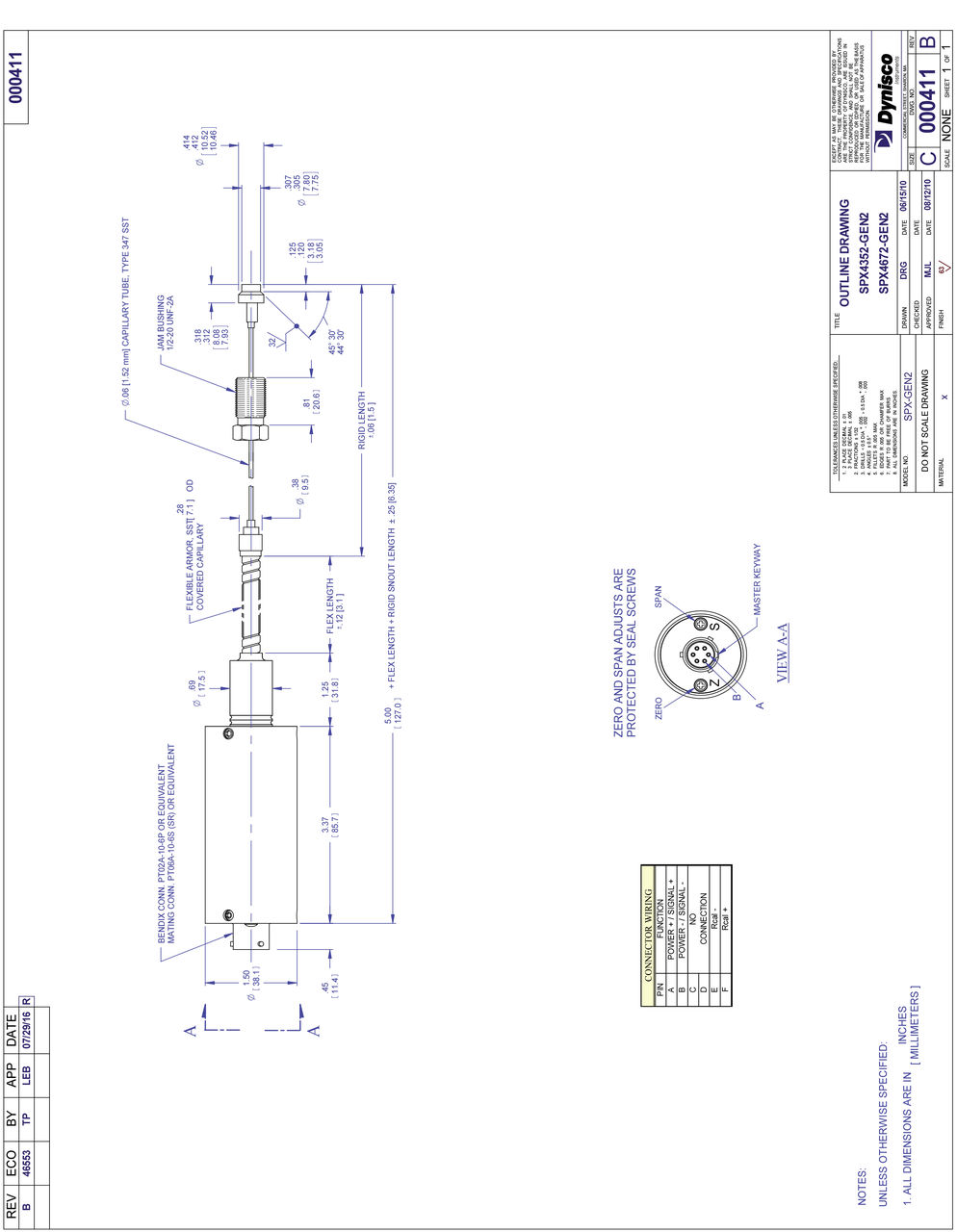

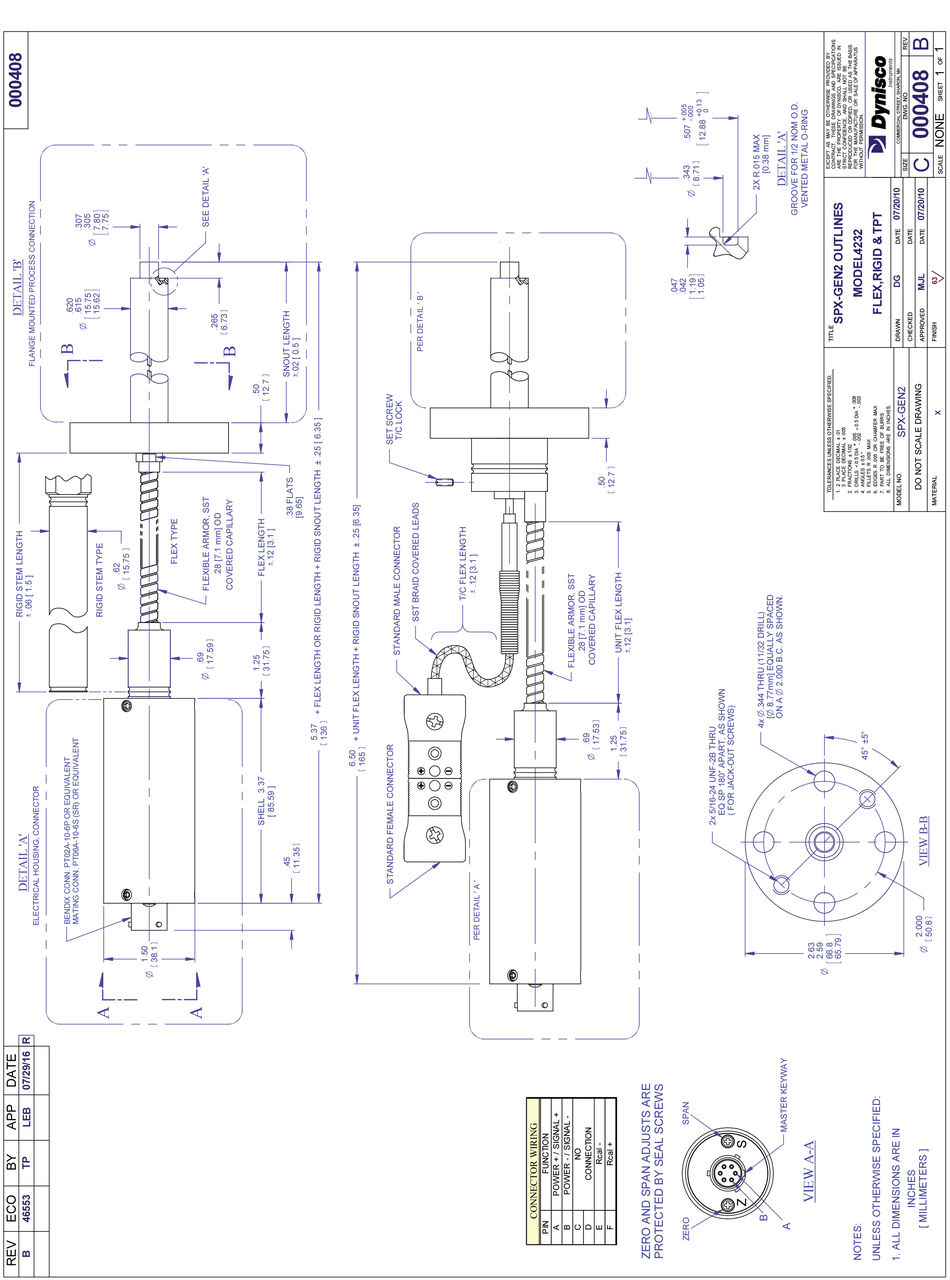

Wymiary czujnika ciśnienia SPX 4232
Wymiary czujnika ciśnienia SPX 4352, 4672

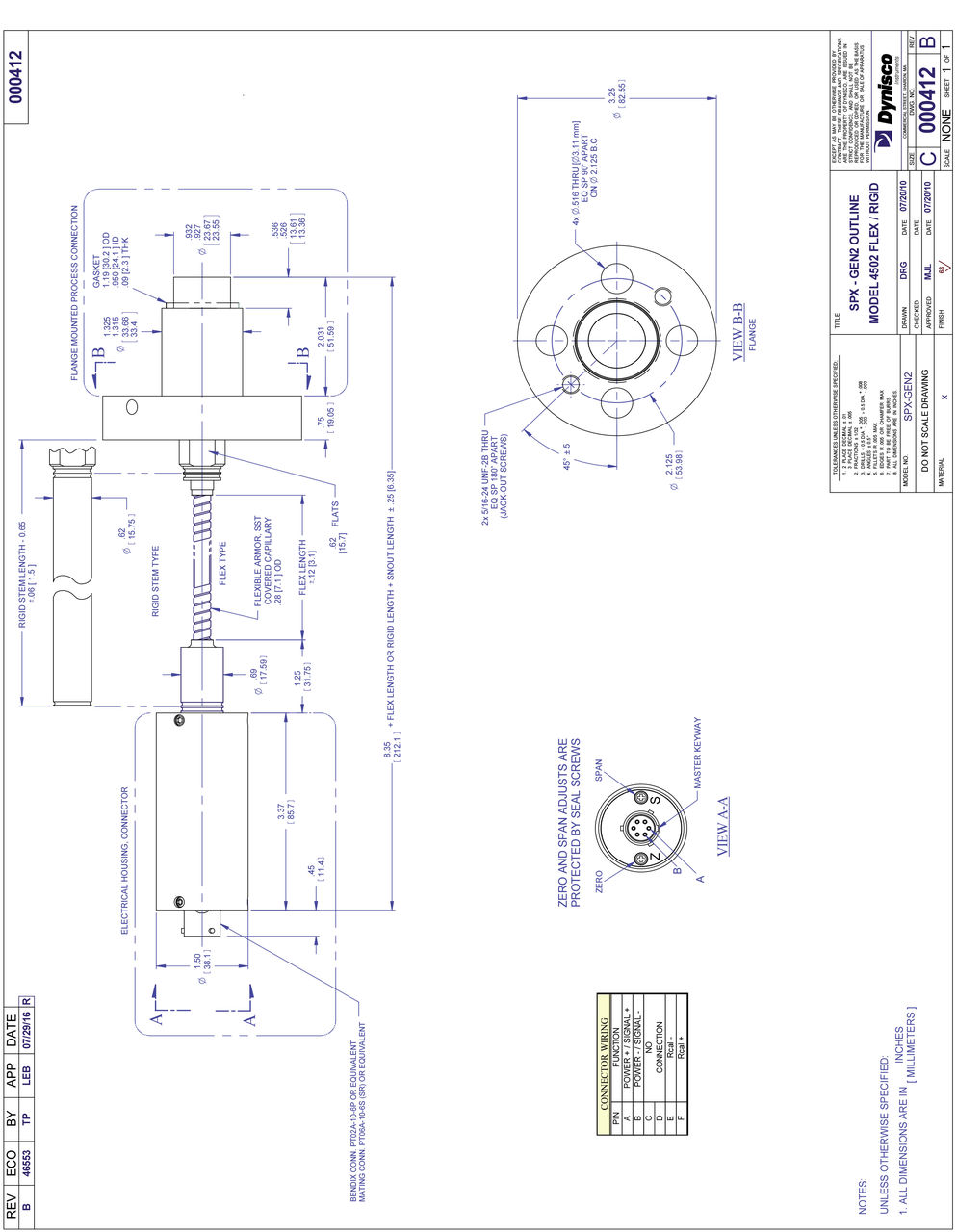

Wymiary czujnika ciśnienia SPX 4502

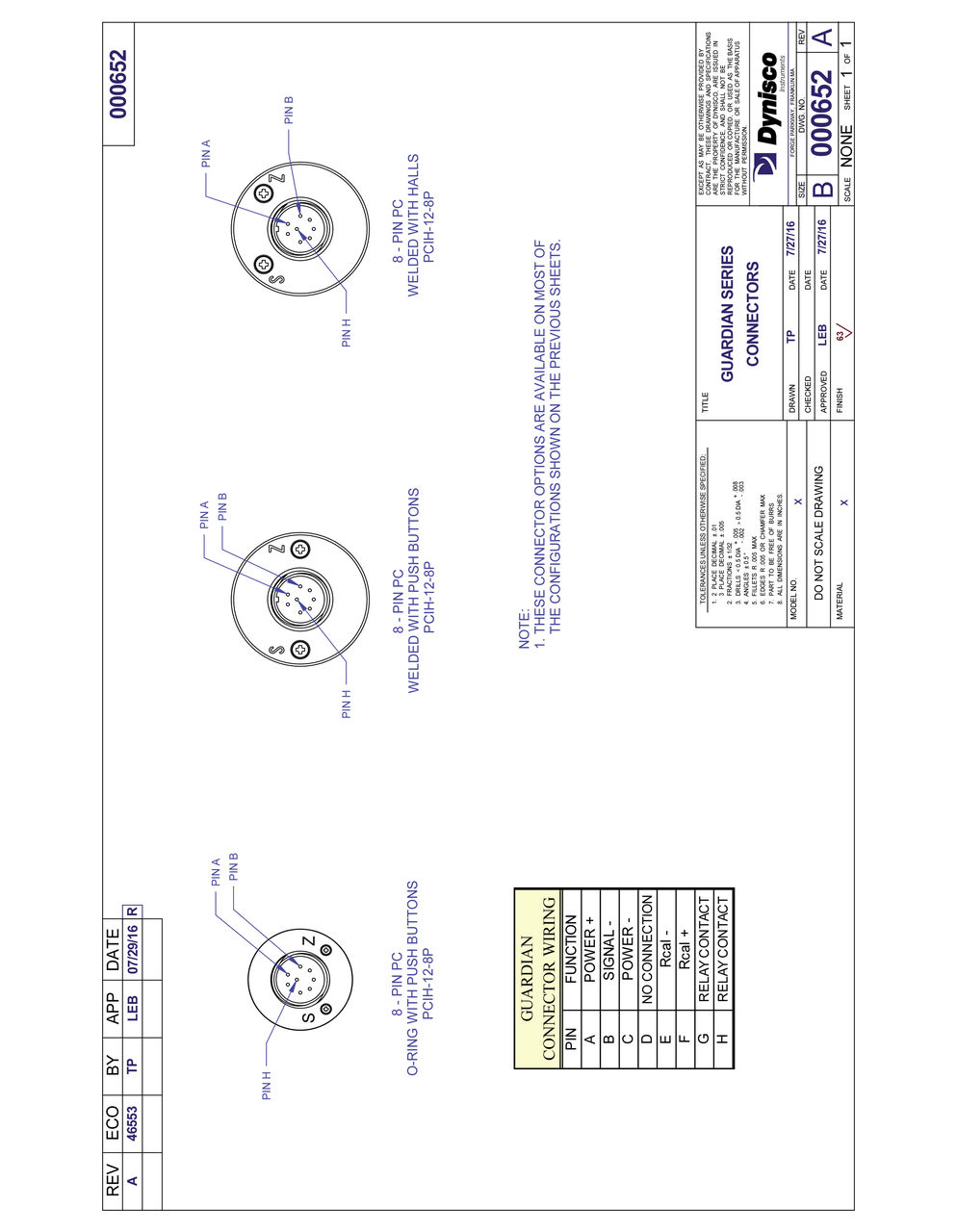

ROZMĚRY CENNECTORS:
