Řada SPX

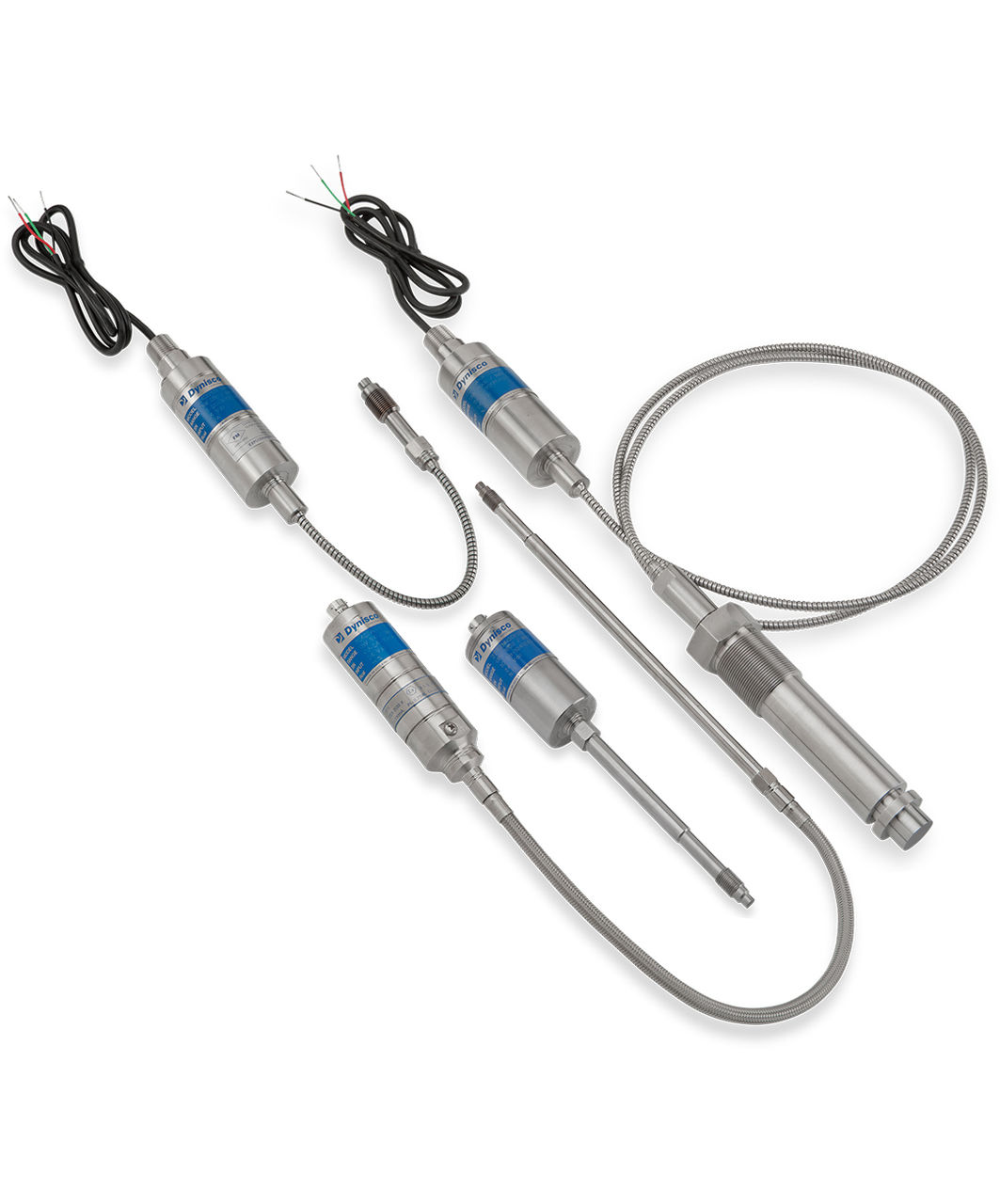

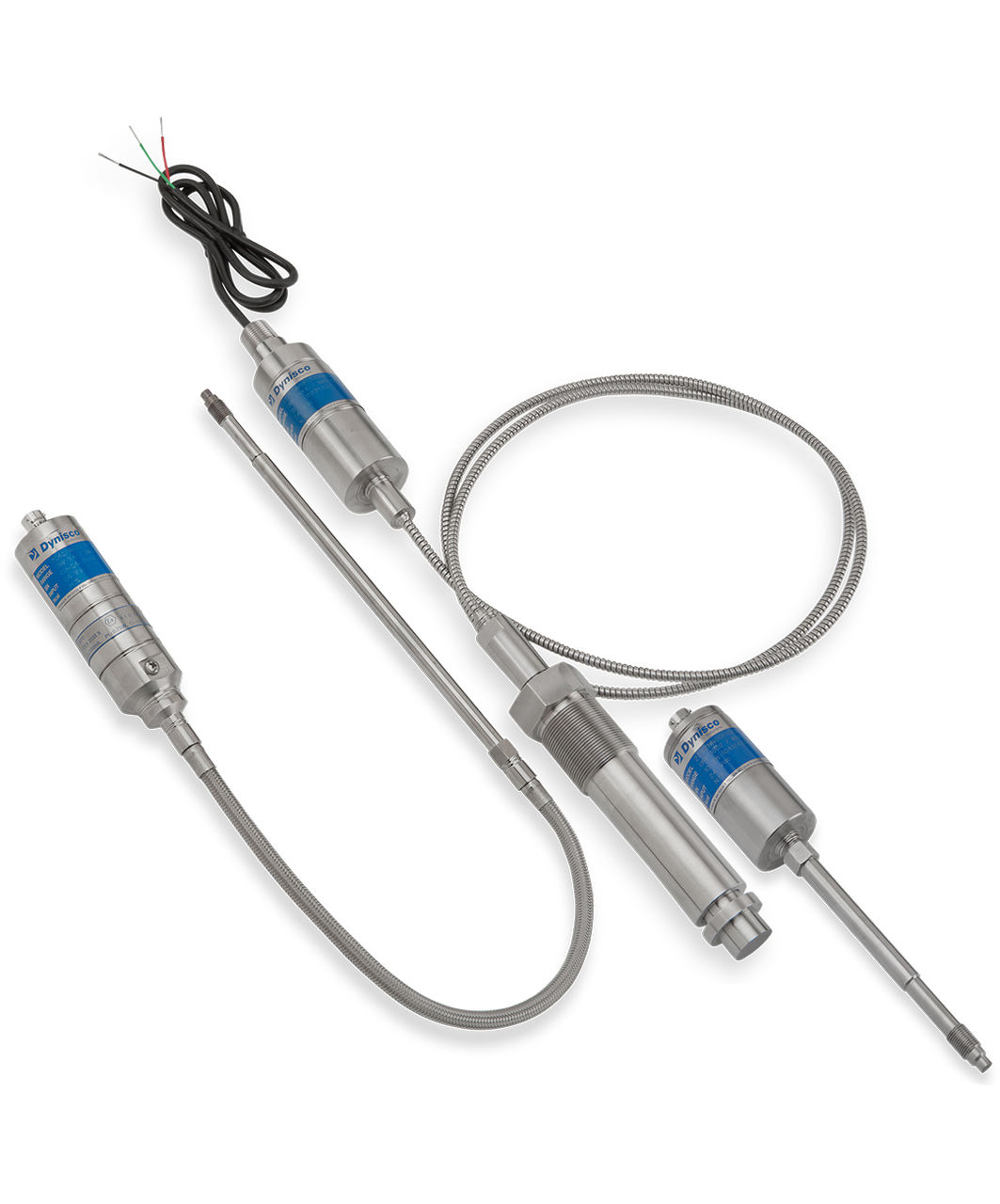

Tlakové snímače taveniny řada SPX - 2

SPX-2 Řada

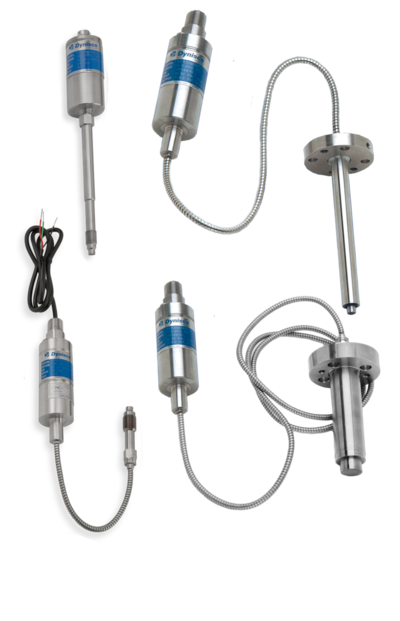

Řady SPX- 2 je inteligentní 4-20mA snímač tlaku navržený pro použití v nebezpečných prostorech a je k dispozici s různými procesními a elektrickými připojeními. Řada SPX - 2 je robustní  svařované konstrukce. Tyto zesílené vysílače eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími systémy na vysoké úrovni. K dispozici jsou i volitelné termočlánky nebo RTD konfigurace pro současné sledování teploty a tlaku jednom připojovacím místě.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stávajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji. Pokud máme tyto informace jsme schopní nabídnout model s drobnými odlišnostmi a vy můžete mít zboží již druhý den u Vás.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:


VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah:
 0 až 70 bar
Přesnost:
2241 ± 1,0%
2242 ± 0,25% pro tlakové rozsahy >= 1,500 psi;
          ± 0,50% pro tlakové rozsahy <1,500 psi
2243 ± 0,25% pro tlakové rozsahy >= 1,500 psi;
          ± 0,50% pro tlakové rozsahy <1,500 psi
2244 ± 0,25% pro tlakové rozsahy >=  500 psi;
          ± 1,0%   pro tlakové rozsahy <500 psi
2290/2291/2292 ± 0,50%
Přetižitelnost:
2X FSO nebo 35 000 psi, podle toho, která hodnota je menší (2290,2291 a 2292 1,5 x FSO za 10 000 psi)
  Opakovatelnost: 0.1 % cel. rozsahu snímače
  Membrána snímače: 15-5 PH SST Povrstvení DyMax
  Připojení snímače: 1/2"-20 UNF , M14 x 1.5 , M18 x 1.5 , M22 x 1.5
  Montážní moment:

2241: 350 palců-lbf max
2242: 500 palců-lbf max
2243: 50 palců-lbf max
2244: 350 palců-lbf max
2290: 350 palců-lbf max
2291: 350 palců-lbf max
2292: 80 ft-lbf max

  Tlaková pojistka: s pojistkou 6 x celkový rozsah snímače. max. 3000 bar
  Konstukce snímače: Snímač s pevnou tyčí (volitelná délka)

TEPLOTNÍ CHARAKTERISTIKY




Max. teplota membrány:
400°C max
Models 2241, 2244, 2290, 2291, 2292 max 315°C

Posun nuly (vlivem teplotní špičky):
2241/2244//2290/2291/2292: 1 psi/100°F (from 75-450°F)
                                                2 psi/100°F (from 450-600°F)
2242/2243:                              15 psi/100°F (27 psi/100°C)

-------------------------------------------
------------------------------------------------------------------
Max. teplota těla snímače: 120°C
Posun nuly (vlivem teploty) Všechny modely: 0,02% F.S./°C max
Citlivost posunutí (vlivem teploty) Všechny modely: 0,02% F.S./°C max

ELEKTRICKÉ CHARAKTERISTIKY




Napájení:
16 - 36 Vdc (Standard); 16 - 30 Vdc (ATEX IS)
Výstupní signál:
4 - 20 mA s volitelným HART ™
Nastavení nuly:
- 40% až + 10%;
- 80% až 20% pro FSP <500 psi
  Konektor: 6 PIN konektor Bendix
  Izolační odpor: 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc
  Odporová kalibrace (R-Cal): 80 % cel. rozsahu ± 0.50% celkového rozsahu
