Tlakové snímače taveniny sériová řada SPX - 4

SPX-4 Řada

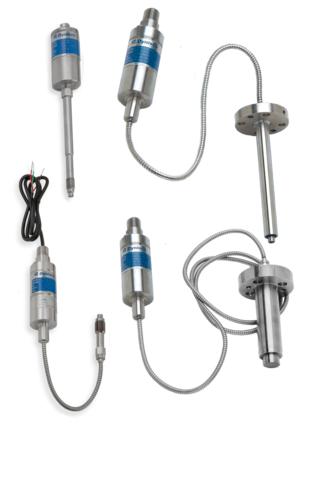

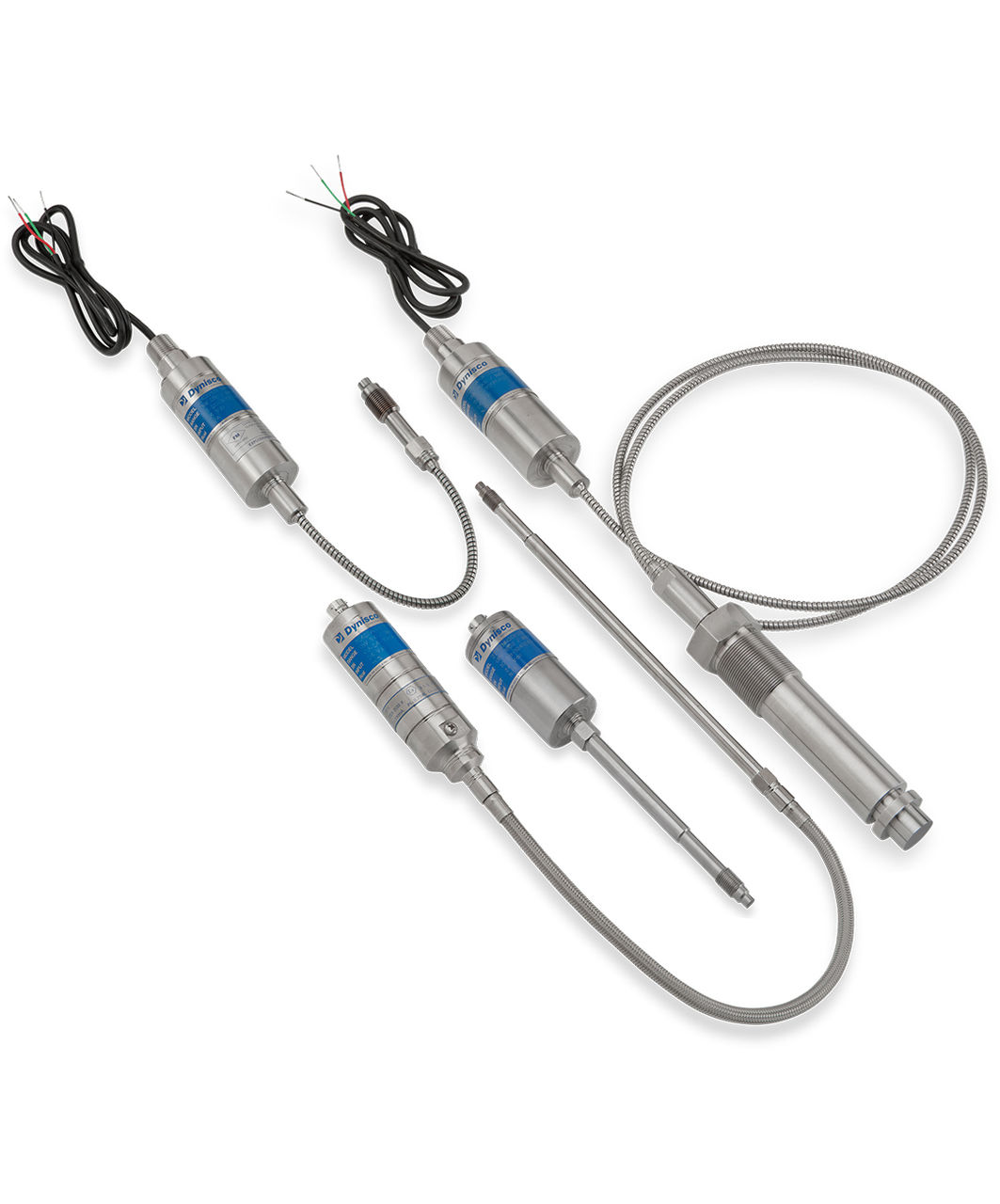

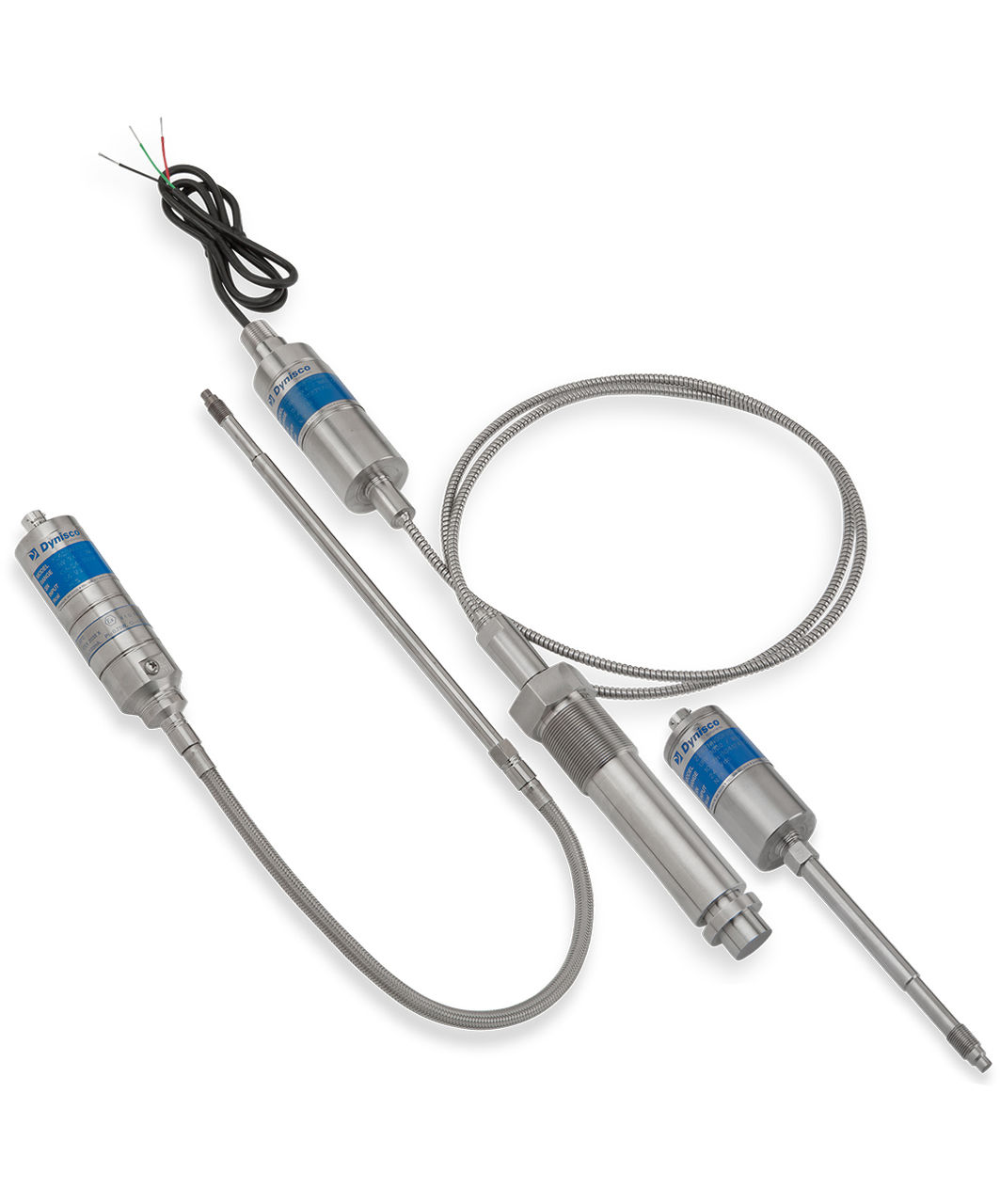

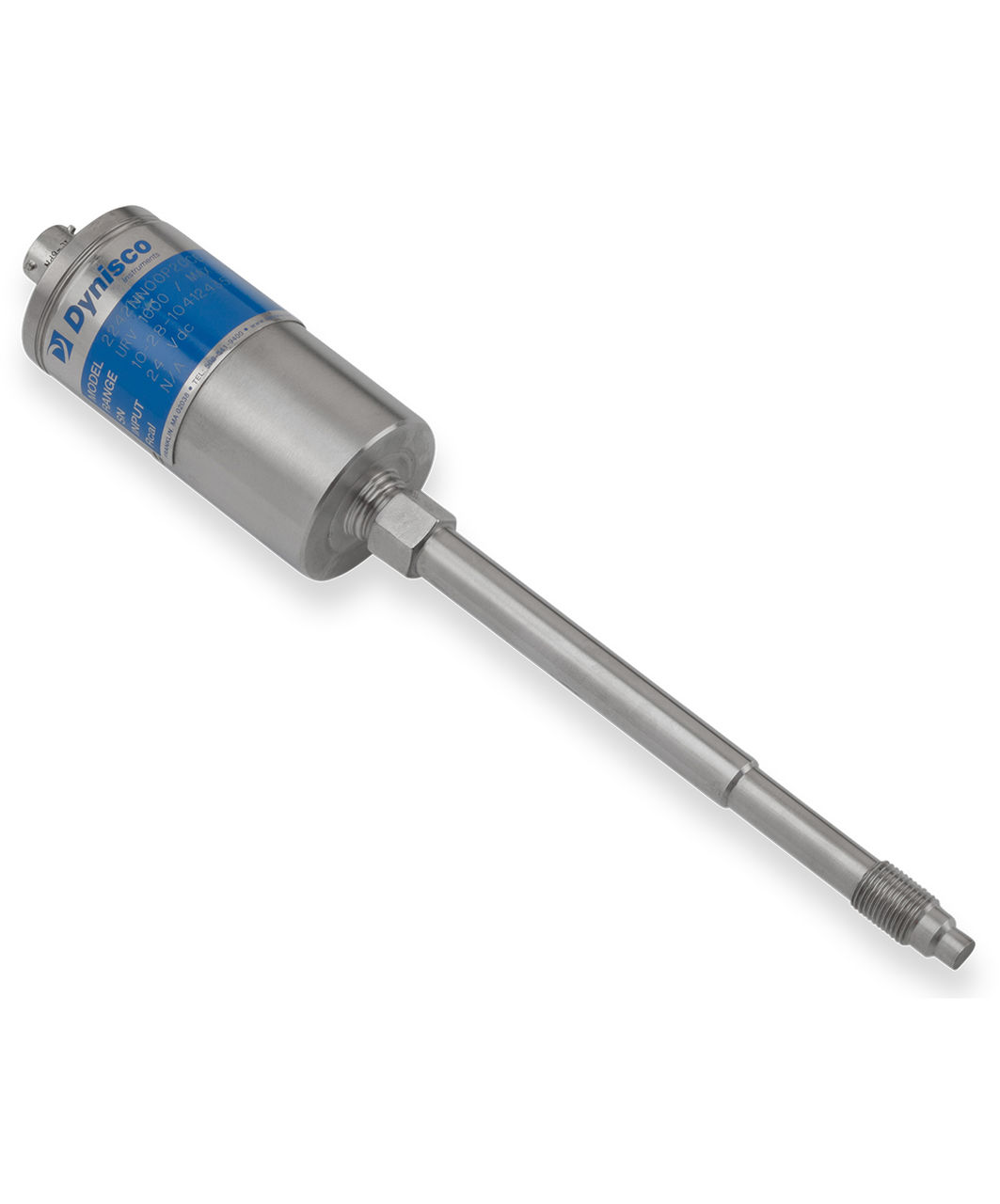

Řada Dynisco SPX - 4 představuje inteligentní snímače tlaku s výstupním signálem 4-20 mA určený pro použití v nebezpečných prostředích s možností výbuchu a je k dispozici s řadou různých procesních a elektrických připojení.
Tyto zesílené vysílače eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími systémy na vysoké úrovni. S možností volitelných funkcí jako je měření teploty pomocí termočlánků nebo RTD.

Inquiry system

Configure your product, according to your requirements and needs. If you are not sure about the configuration, make the necessary information in the notes about the manufacturer of the sensor, even a competing one. We will be happy to help you find an alternative from Dynisco products. If your request is urgent, let us know, we will do our best to help you resolve this situation as quickly as possible. If we have this information, we can offer a model with small differences and you can have a sensor in your company the next day.

SPX-4 series - Pressure sensor - model:


VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah:
od 17.5 bar do  2000 bar
od 250 PSI do  30 000 PSI
od 1.75 MPa do 200 MPa
od 3.500 KPa do 70 000 KPa
od 17.5 kg/cm2 do 2000 kg/cm2

Přesnost:
4222
± 0.25% pro tlakové rozsahy >1,500 psi
± 0.50% pro tlakové rozsahy < 1,500 psi
4232
± 0.25% pro tlakové rozsahy >1,500 psi;
± 0.50% pro tlakové rozsahy < 1,500 psi
4352
± 0.25% pro tlakové rozsahy  > 1,500 psi;
± 0.50% pro tlakové rozsahy < 1,500 psi
4502 ± 0.50%
4622 ± 0.50%
4672 ± 0.50%

Přetižitelnost:
2X FSO nebo 35,000 psi,
což je menší 1.2 X FSO 35,000 - 72,500 psi
Opakovatelnost: 0.1 % cel. rozsahu snímače
Membrána snímače: DyMax povrstvení 15-5 PH SST
Připojení snímače: 1/2"-20 UNF , M18 x 1.5
Montážní moment:

4222: 500 inch-lbf max
4232: 50 inch-lbf max
4352: 500 inch-lbf  max
4502: 350 inch-lbf  max
4622: 500 inch-lbf  max
4672: 500 inch-lbf max

Konstukce snímače: dle konfigurace

TEPLOTNÍ CHARAKTERISTIKY



Max. teplota membrány:
(400°C) max [model SPX4502 limitován do 315°C ]

Posun nuly (vlivem teplotní špičky):
4222: 27 psi/100°C typical
4232: 27 psi/100°C typical
4352: 27 psi/100°C typical
4502: 1 psi/100°F (od 75-450°F); 2 psi/100°F (od 450-600°F)
4622: 45 psi/100°C typical
4672: 45 psi/100°C typical

-------------------------------------------
------------------------------------------------------------------
Max. teplota těla snímače: 85°C
Posun nuly (vlivem teploty)

4222: 0.02% F.S./°C max
4232: 0.02% F.S./°C max
4352: 0.02% F.S./°C max
4502: 0.02% F.S./°C max
4622: 0.10% F.S./°C max
4672: 0.10% F.S./°C max

Citlivost posunutí (vlivem teploty)

4222: 0.02% F.S./°C max
4232: 0.02% F.S./°C max
4352: 0.02% F.S./°C max
4502: 0.02% F.S./°C max
4622:  0.04% F.S./°C max
4672:  0.04% F.S./°C max

ELEKTRICKÉ CHARAKTERISTIKY




Napájení:
16 - 36 Vdc (Standard); 16 - 30 Vdc (ATEX IS)
Výstupní signál:
4 - 20 mA s volitelným HART ™
Nastavení nuly:
-
  Konektor: 6 PIN konektor Bendix
  Izolační odpor: 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc
  Odporová kalibrace (R-Cal): 80 % cel. rozsahu ± 0.50% celkového rozsahu








ZAPOJENÍ KONEKTORŮ:

Momentový klíč Wera 20 - 100 Nm

Momentové klíče Click v nezaměnitelném designu Wera. Velmi robustní provedení při zachování vysoké přesnosti podle normy DIN EN ISO 6789-1:2017-07. Jednoduché nastavování a zajištění zadané hodnoty. Slyšitelné a viditelné zaskočení při dosažení hodnot na stupnici navíc usnadňuje bezpečné nastavení požadované hodnoty utahovacího momentu. Robustní uvolňovací mechanismus zaručuje výrazně slyšitelný a patrný uvolňovací signál při dosažení nastavené hodnoty utahovacího momentu. Pro utahování doprava a s přepínací ráčnou se 45 zuby.

Momentový klíč Wera 075611 Click-Torque B 2 s přepínací ráčnou 3/8" (20 - 100 Nm)

Čistící Sada - montážního otvoru pro snímače

Sada nástrojů pro čištění byla navržena firmou Dynisco pro použití při odstraňování plastu z montážních otvorů pro snímače tlaku a teploty. Instalace snímačů do nesprávně vyčištěných nebo velkých otvorů je jednou z hlavních příčin poškození. S touto sadou je možno vyčistit otvor o průměru  1/2 UNF. Sada obsahuje kalibrační zátku (pojistku), která slouží k ověření, zda byl otvor správně opracován a vyčištěn. K dispozici jsou také čisticí sady pro otvory M10 a M18.

Závitníková sada - montážního otvoru pro snímače

Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače 1/2 20 UNF.  Souprava  obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla  o 45 °.
