PT4196 (Oil) 0-10 Vdc
PT4196 je snímač s ± 0,5% přesností ideální pro aplikaci v potravinářském a farmaceutickém průmyslu vyžadující jednoduchou instalaci, opakovatelnost a spolehlivost. Alternativní náplň snímače v podobě oleje pro potravinářský průmysl splňuje požadavky stanovené USDA a FDA.
PT4196 poskytuje standardní signál 0-10 Vdc, který je navržen pro práci s DCS a PLC. K dispozici jsou i volitelné termočlánky nebo RTD konfigurace pro zajištění teploty a tlaku taveniny v jednom místě současně. PT4196 je opatřen závitem 1/2-20 UNF pro jednoduchou instalaci do standartních montážních otvorů.

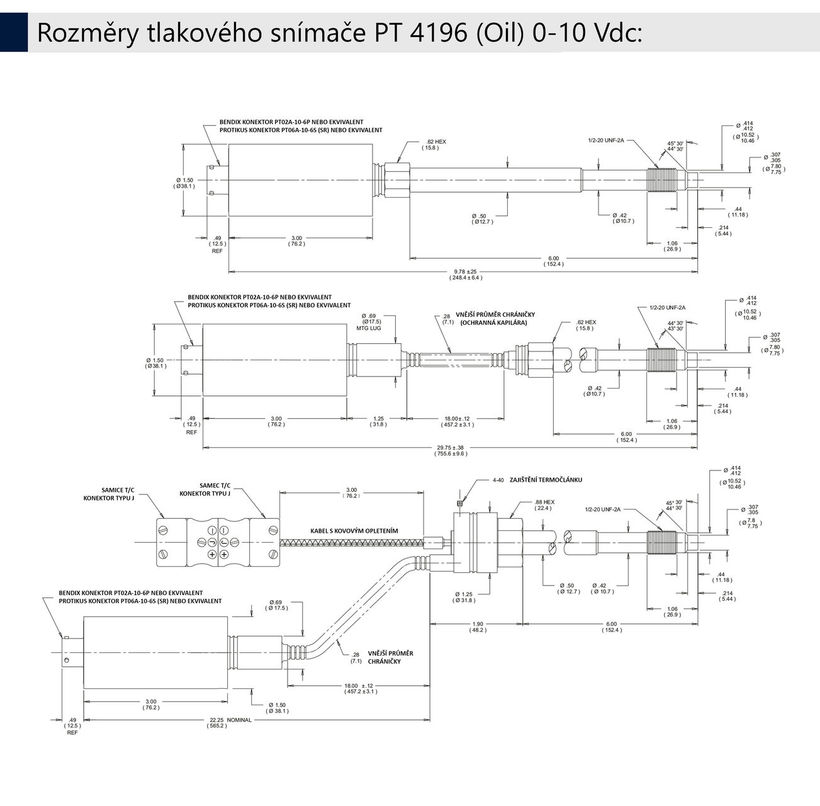

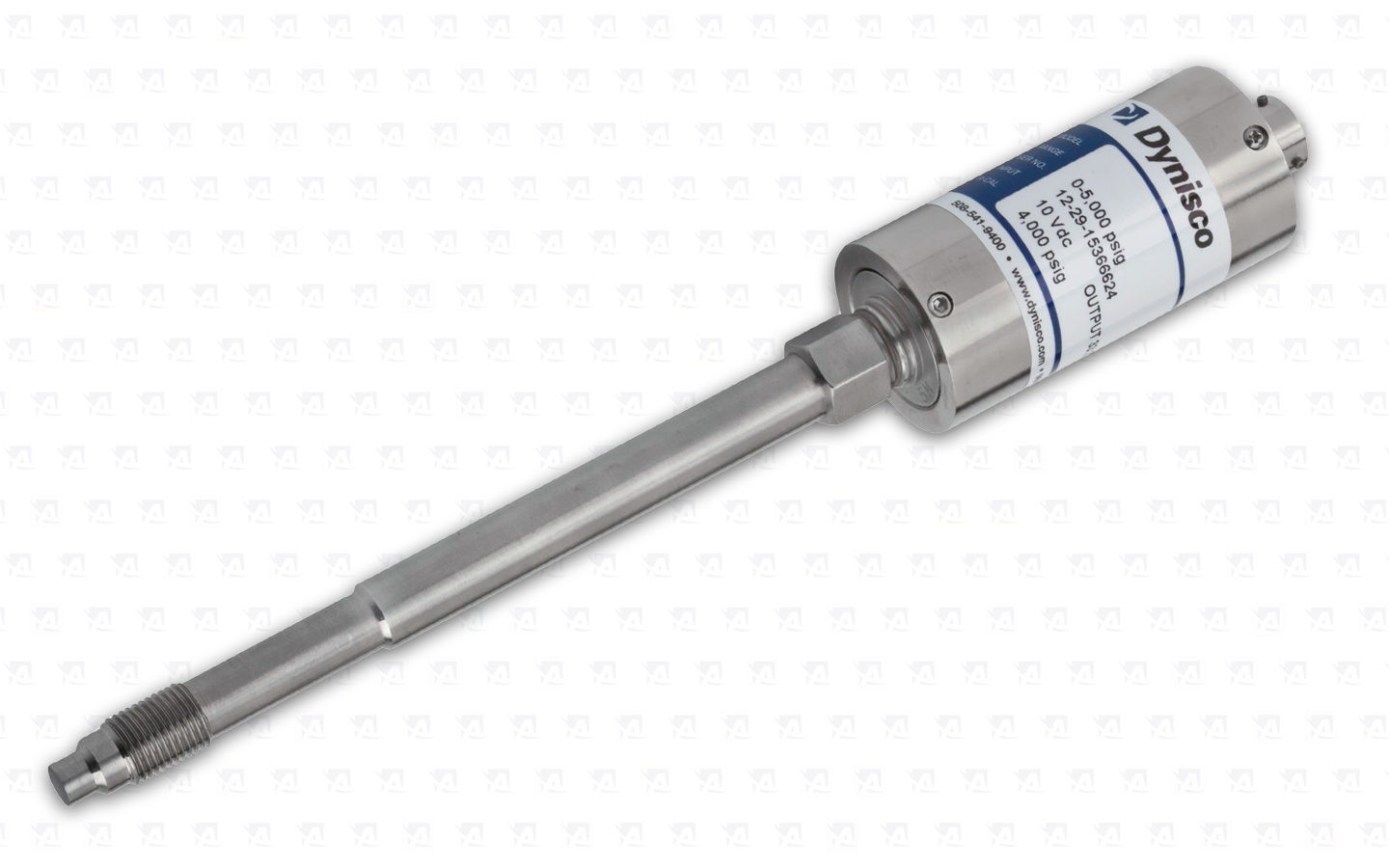

Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

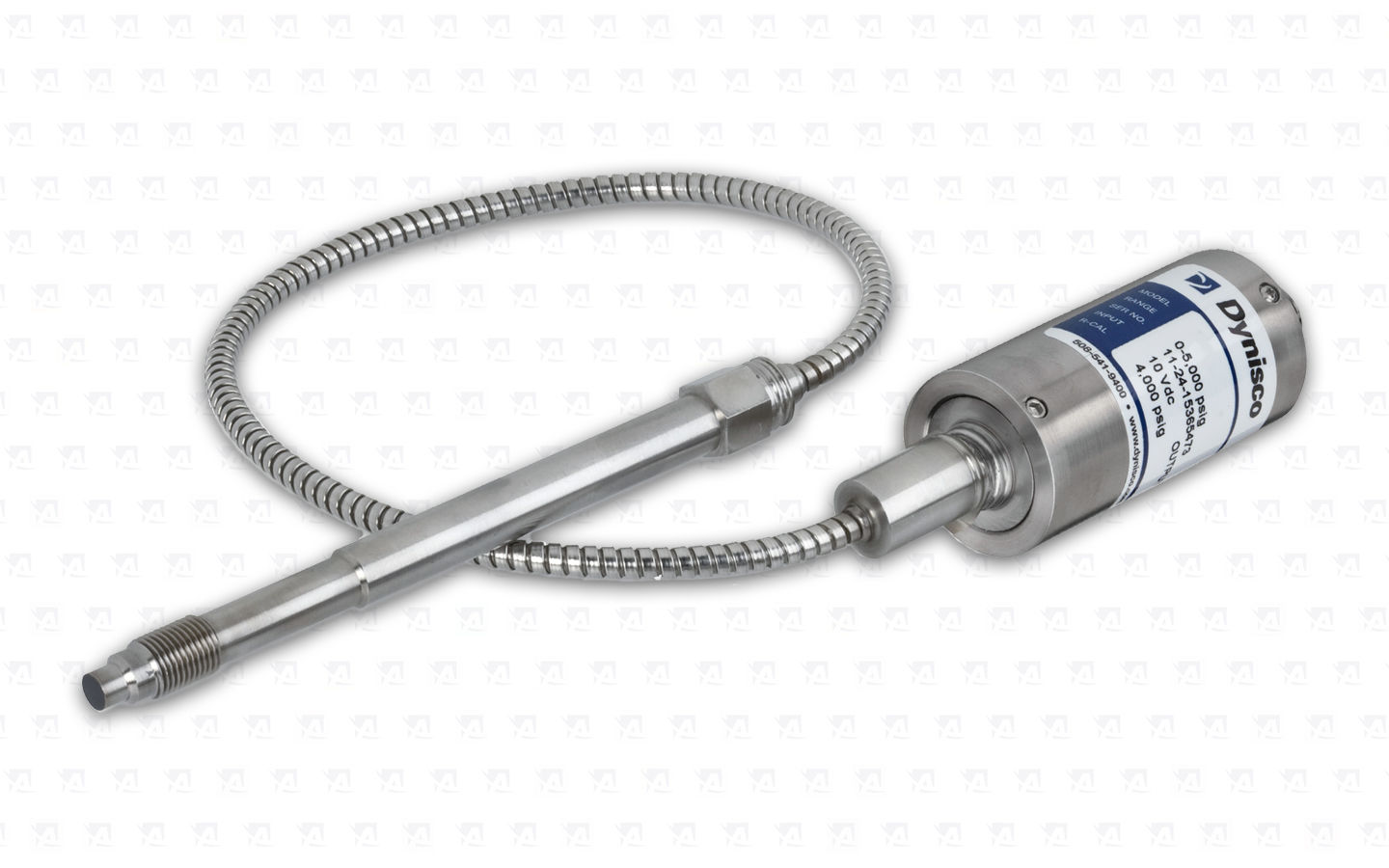

Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

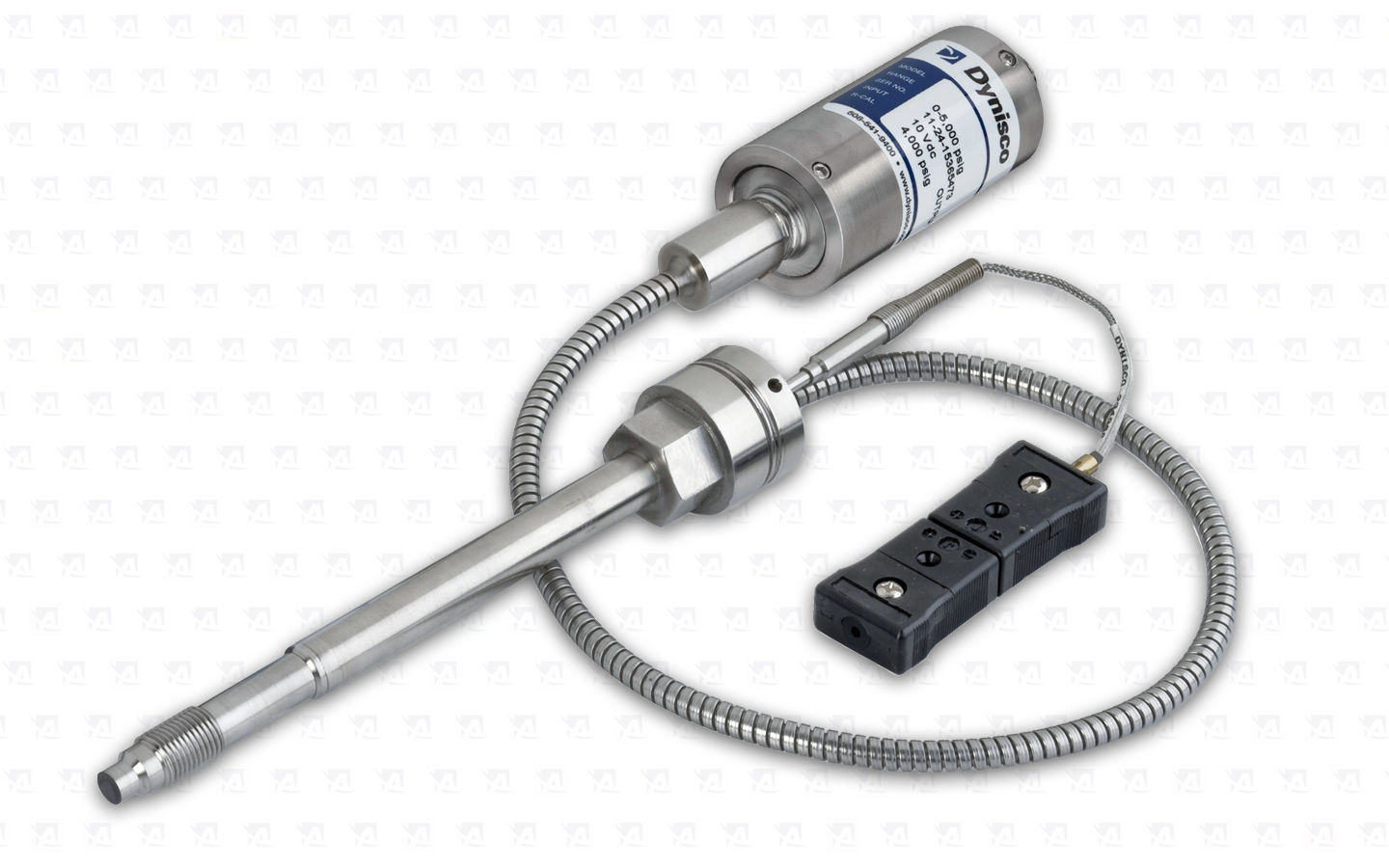

Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

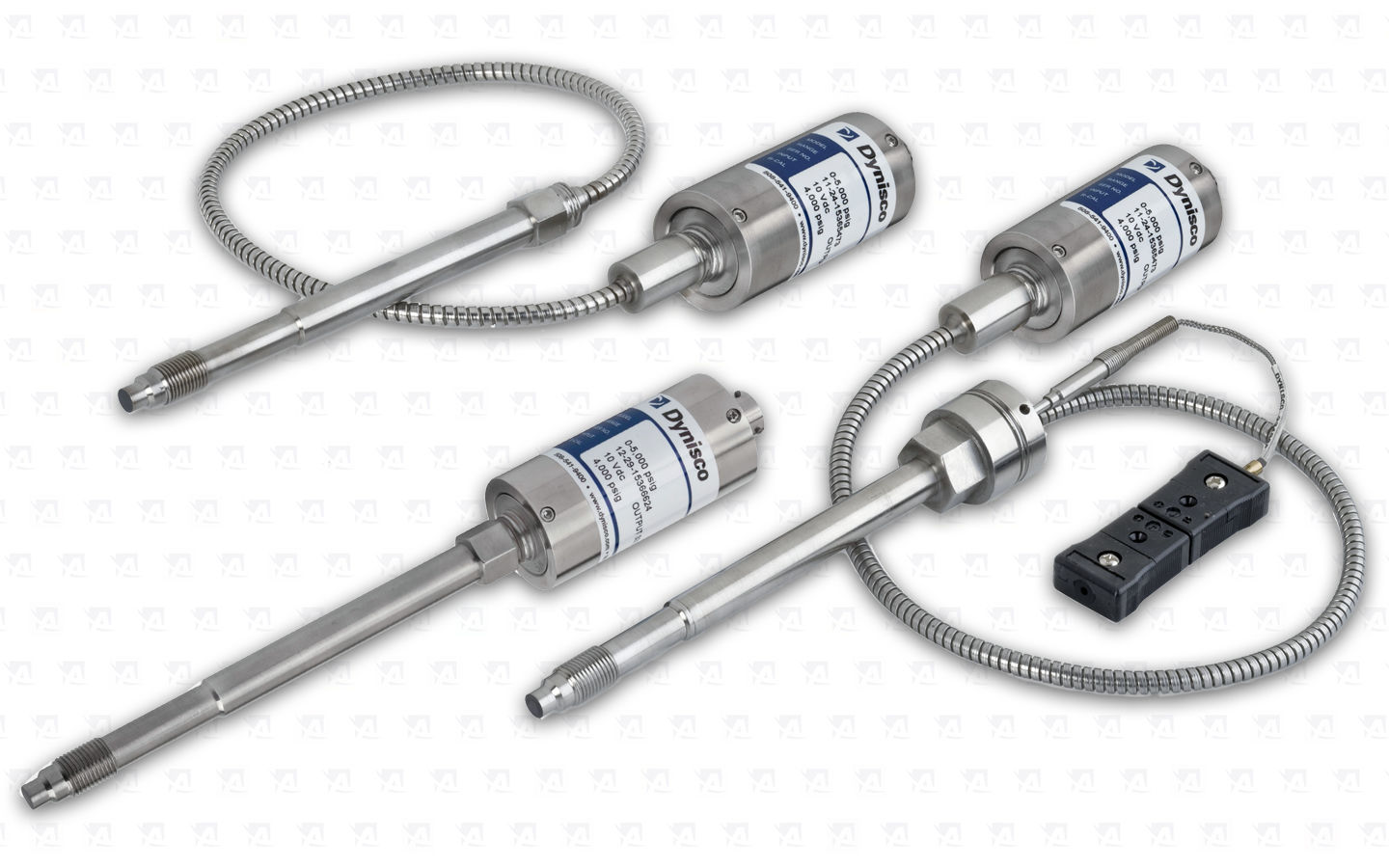

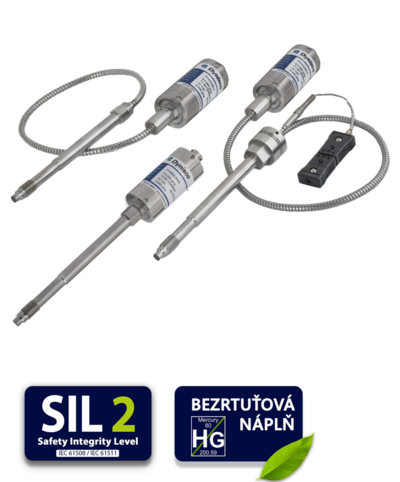

Sada snímačů taveniny
Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.

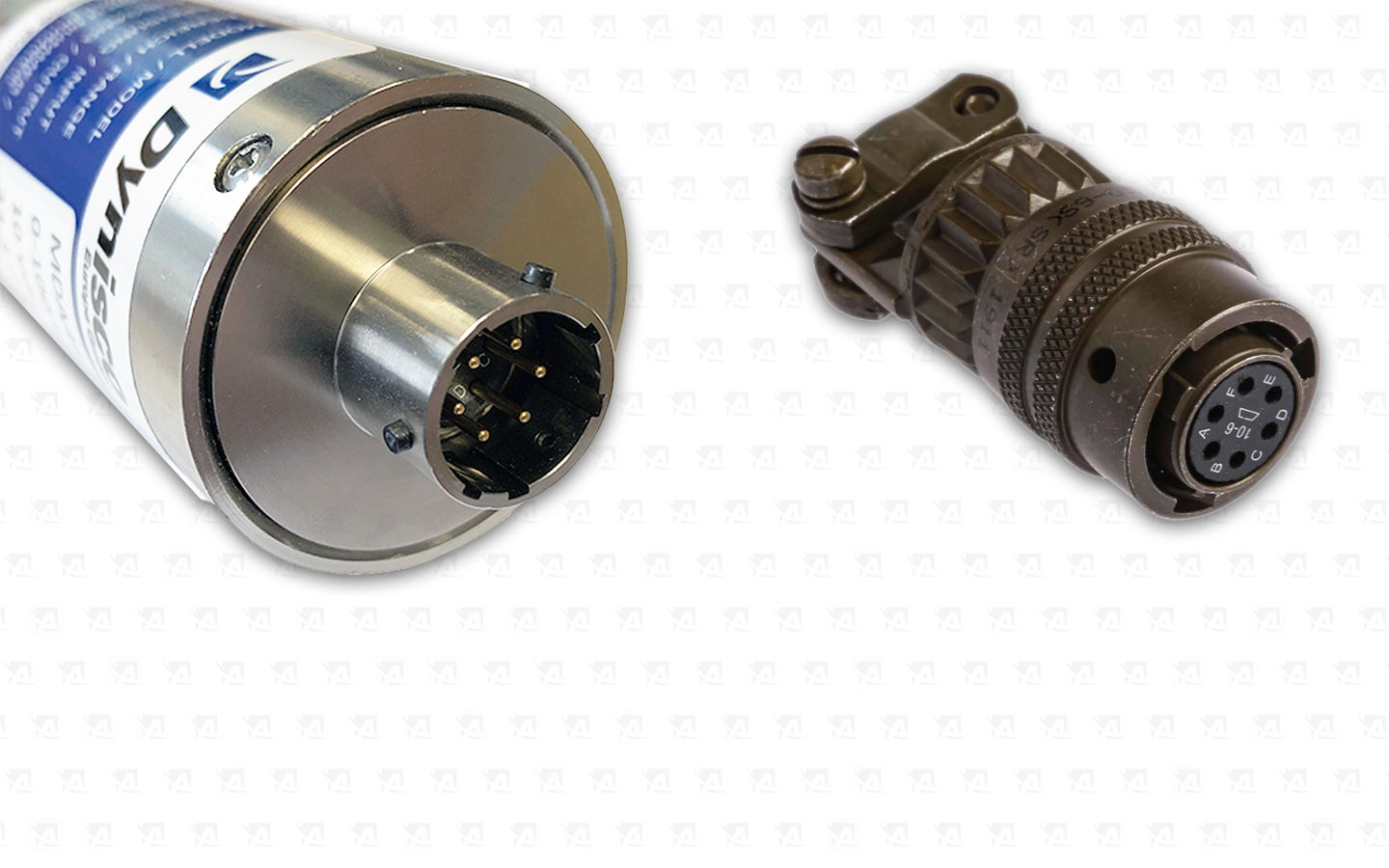

Koncovka snímače a kompatibilní kabelový konektor

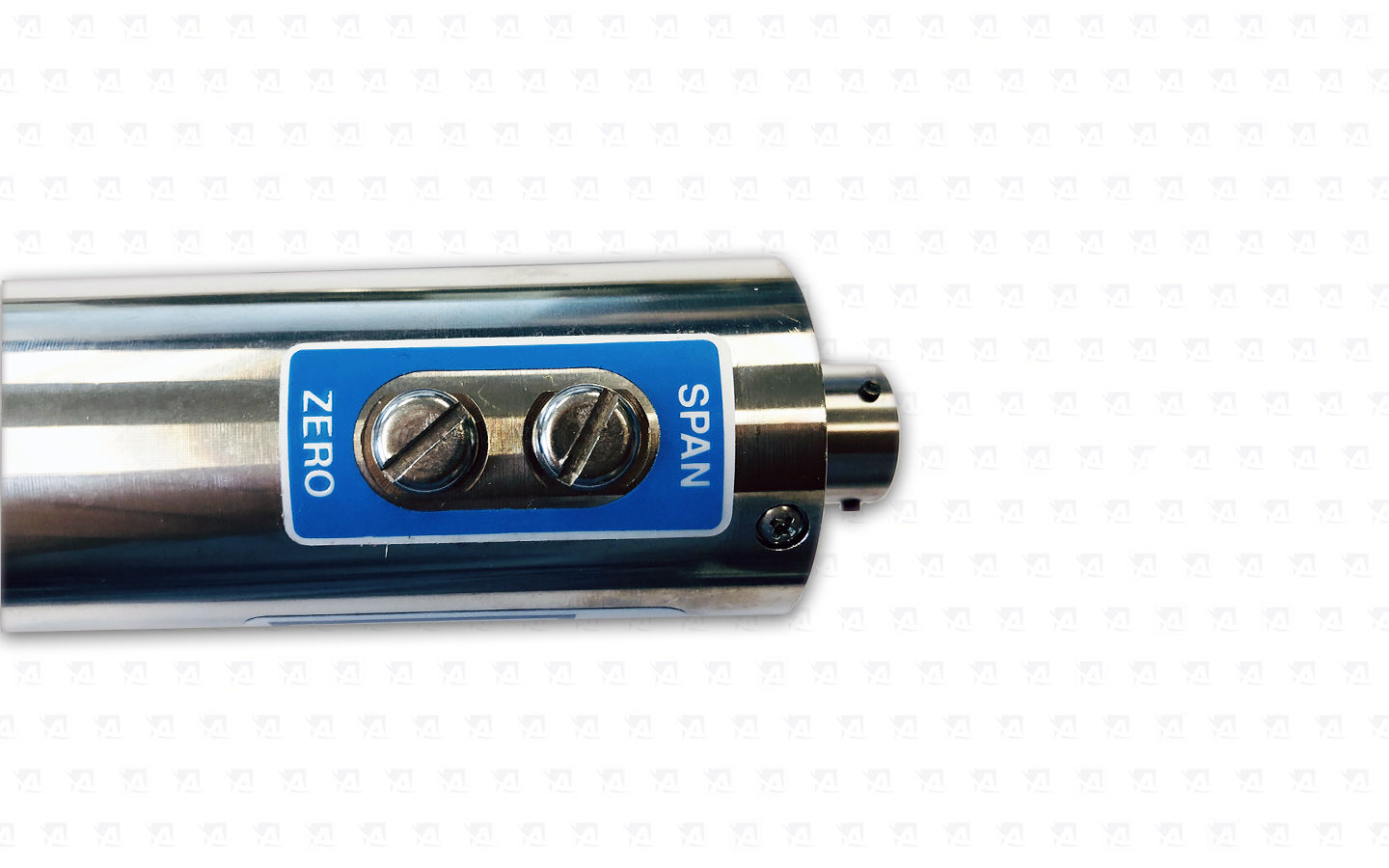

Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače

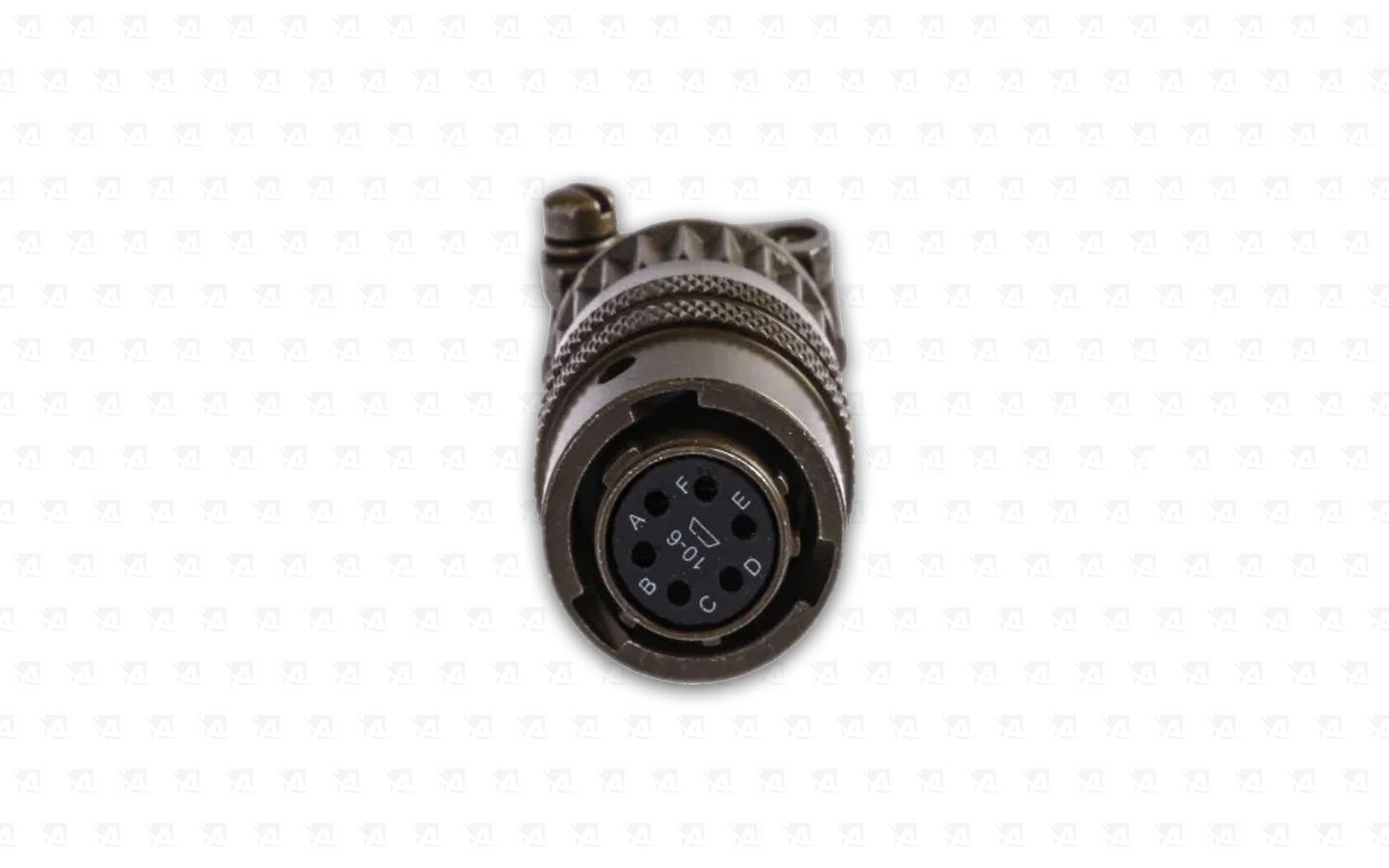

Detail - Bajonetový kabelový konektor Amphenol 6-PIN
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
0 - 10 000 psi
|
|
|
Přesnost:
|
± 0,5% FSO, (Včetně linearity, opakovatelnosti a hystereze)
|
|
|
Přetižitelnost:
|
2 x FSO (plného rozsahu snímače)
|
|
| Opakovatelnost: | ± 0.2% FSO (plného rozsahu snímače) | |
| Membrána snímače: | Dymax® povlak 15-5 PH SST | |
| Připojení snímače: | 1/2"-20 UNF-2A nebo M18 x 1.5 | |
| Montážní moment: | 500 inch/lbs. maximum | |
| Konstukce snímače: | Snímač s pevnou tyčí (volitelná délka) |
TEPLOTNÍ CHARAKTERISTIKY
|
Max. teplota membrány:
|
315°C
|
|
|
Posun nuly (vlivem teploty):
|
Typical 65 psi/100°C
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Max. teplota těla snímače: | 85°C | |
| Posun nuly (vlivem teploty) | ± 0.10% FS/°C max | |
| Citlivost posunutí (vlivem teploty) | ± 0.04% FS/°C max |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájení:
|
16 - 36 Vdc
|
|
|
Výstupní signál:
|
0 - 10 Vdc
|
|
|
Nastavení nuly:
|
± 10% FSO
|
|
| Konektor: | 6 PIN konektor Bendix | |
| Izolační odpor: | 1000 megohms @ 50 Vdc | |
| Odporová kalibrace (R-Cal): | 80 % cel. rozsahu ± 0.50% celkového rozsahu |

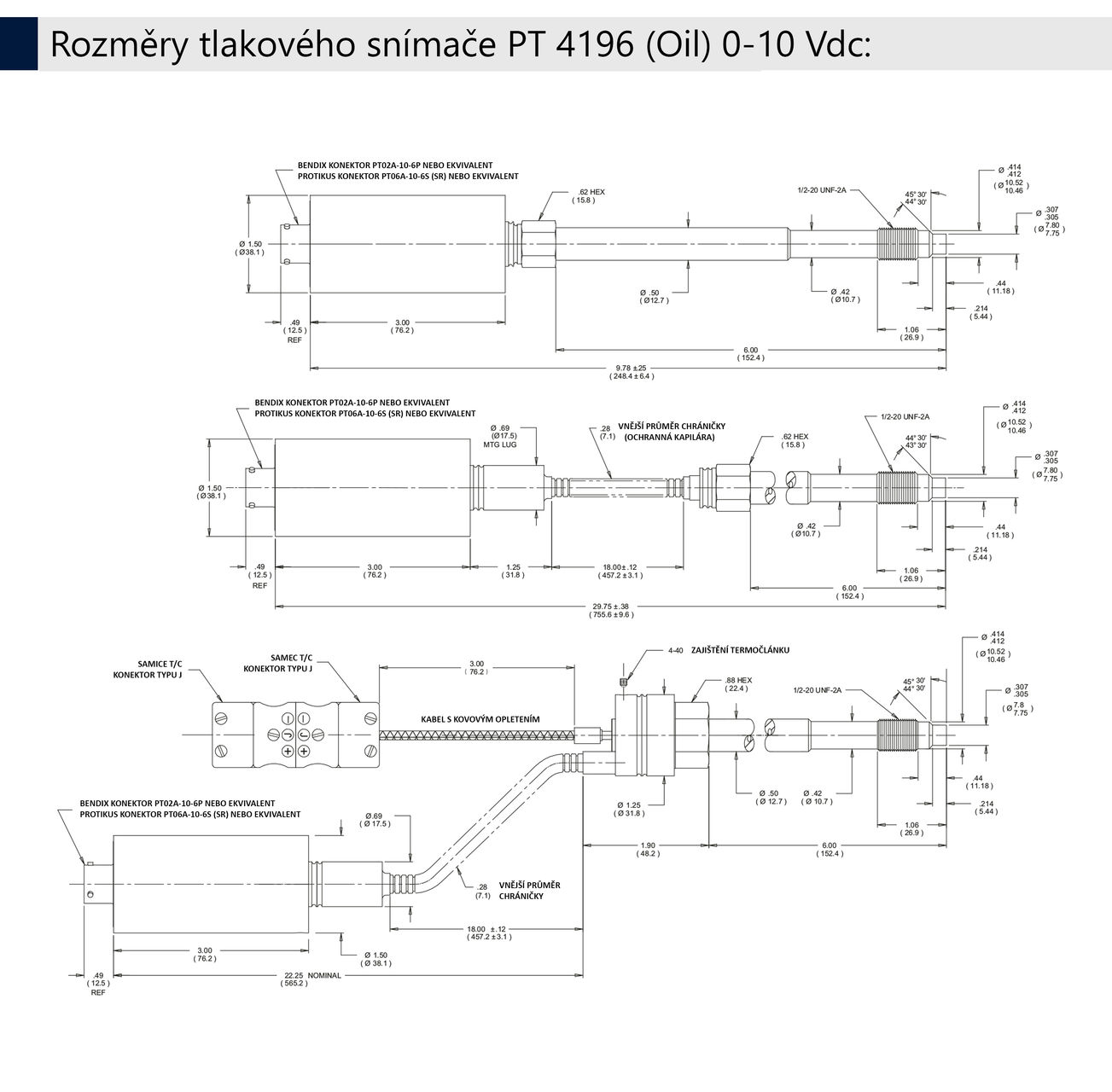

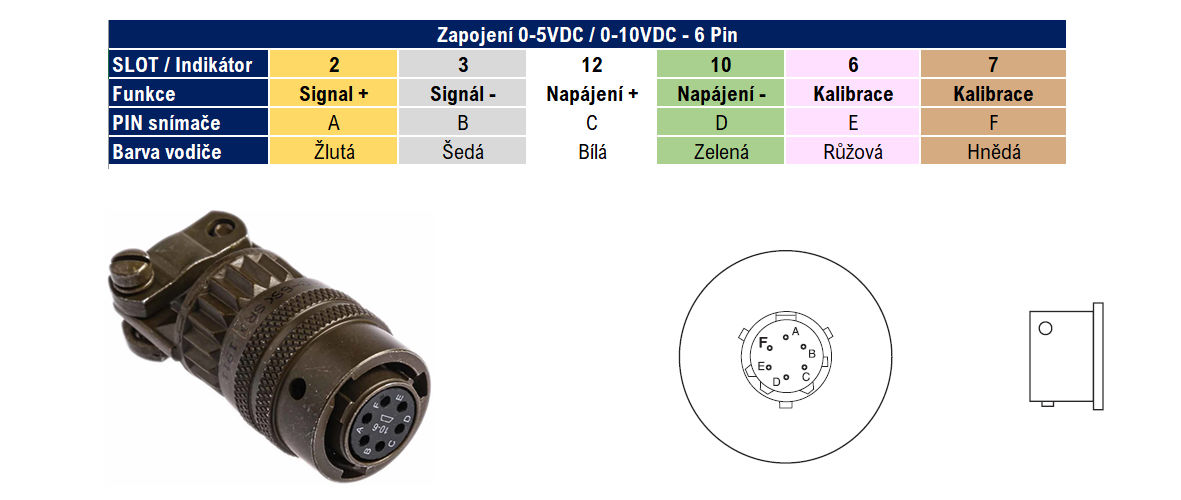

SCHÉMA ZAPOJENÍ:
 |
EU Declaration of Conformity for Flush Mount mV/V Output |
 |
ISO 9001:2015 |
 |
EAC - The Eurasian Conformity mark |
 |
GOST Approval |
 |
RoHS Compliance Fact Sheet |
 |
Safety Integrity Level - SIL2 |
