PT 435A
Řada tlakových snímačů PT435A je ideální volbou pro měření tlaku taveniny polymerů s vysokou přesností v místech, kde není dostatek prostoru pro klasický snímač. Exponovaná část kapiláry umožňuje ohyb o malém poloměru 3 mm a díky speciální konstrukcí špičky s volně rotující matici usnadňuje instalaci a umožňuje použití snímačů Dynisco i tam, kde není možné instalovat standardní snímač s pevnou tyčí nebo flexibilní kapilárou.
Standardní převodníky jsou dodávány s membránou potaženou vrstvou DyMax® pro zvýšení odolnosti proti opotřebení a dlouhou životnost. 8-pinový konektor typu Bendix se používá pro snadné připojení a odpojení.

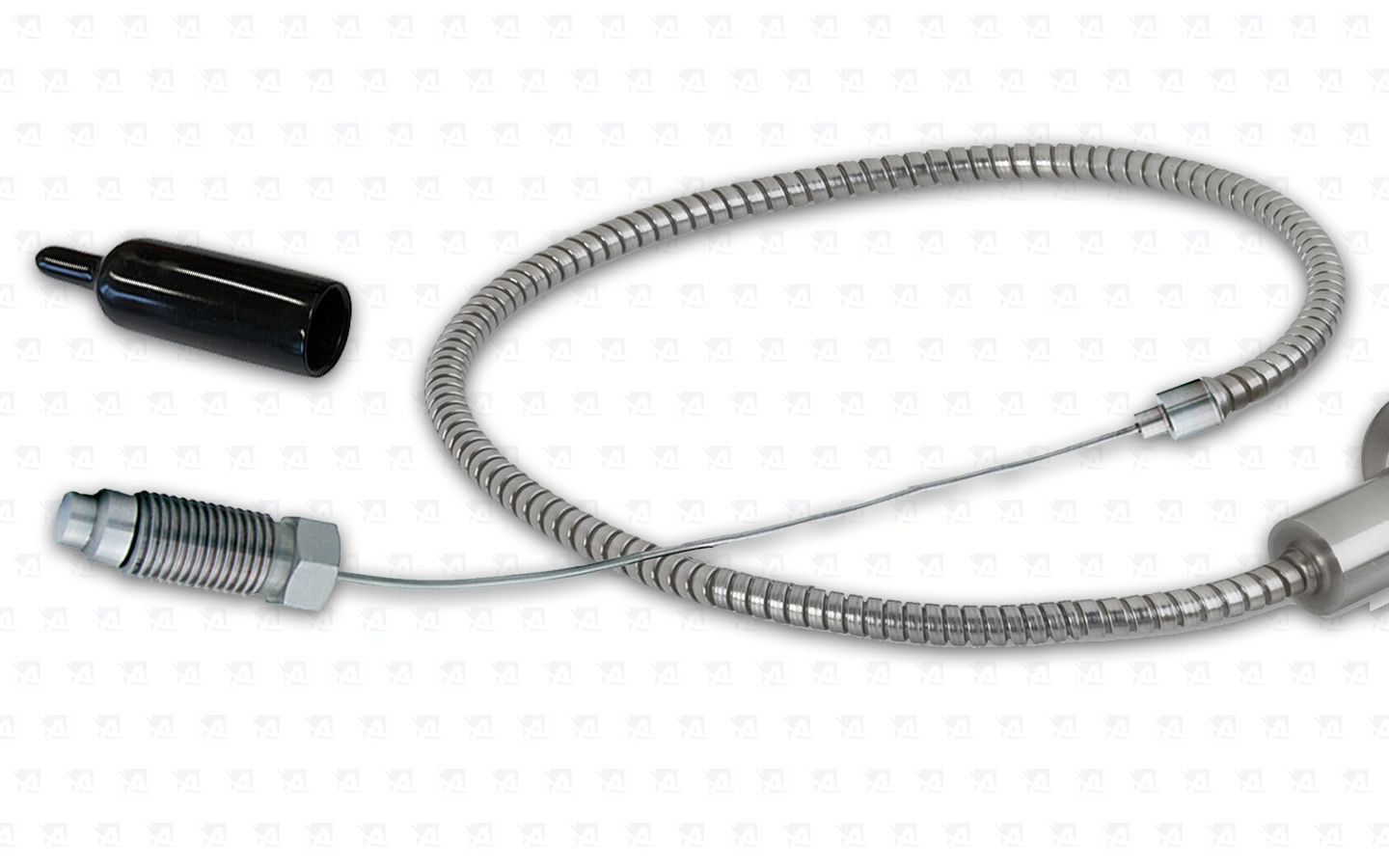

PT 435 - Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

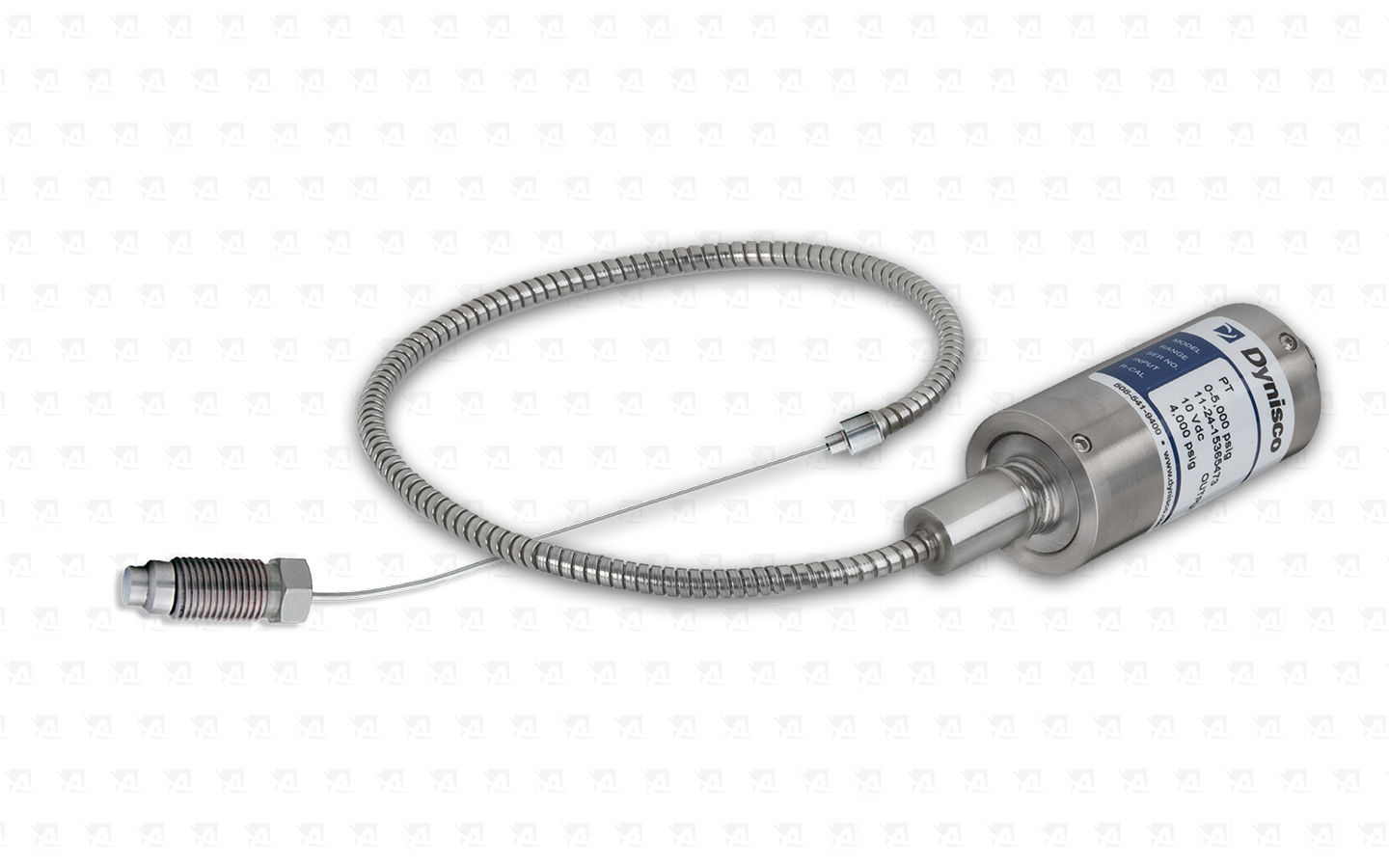

PT 435 - Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

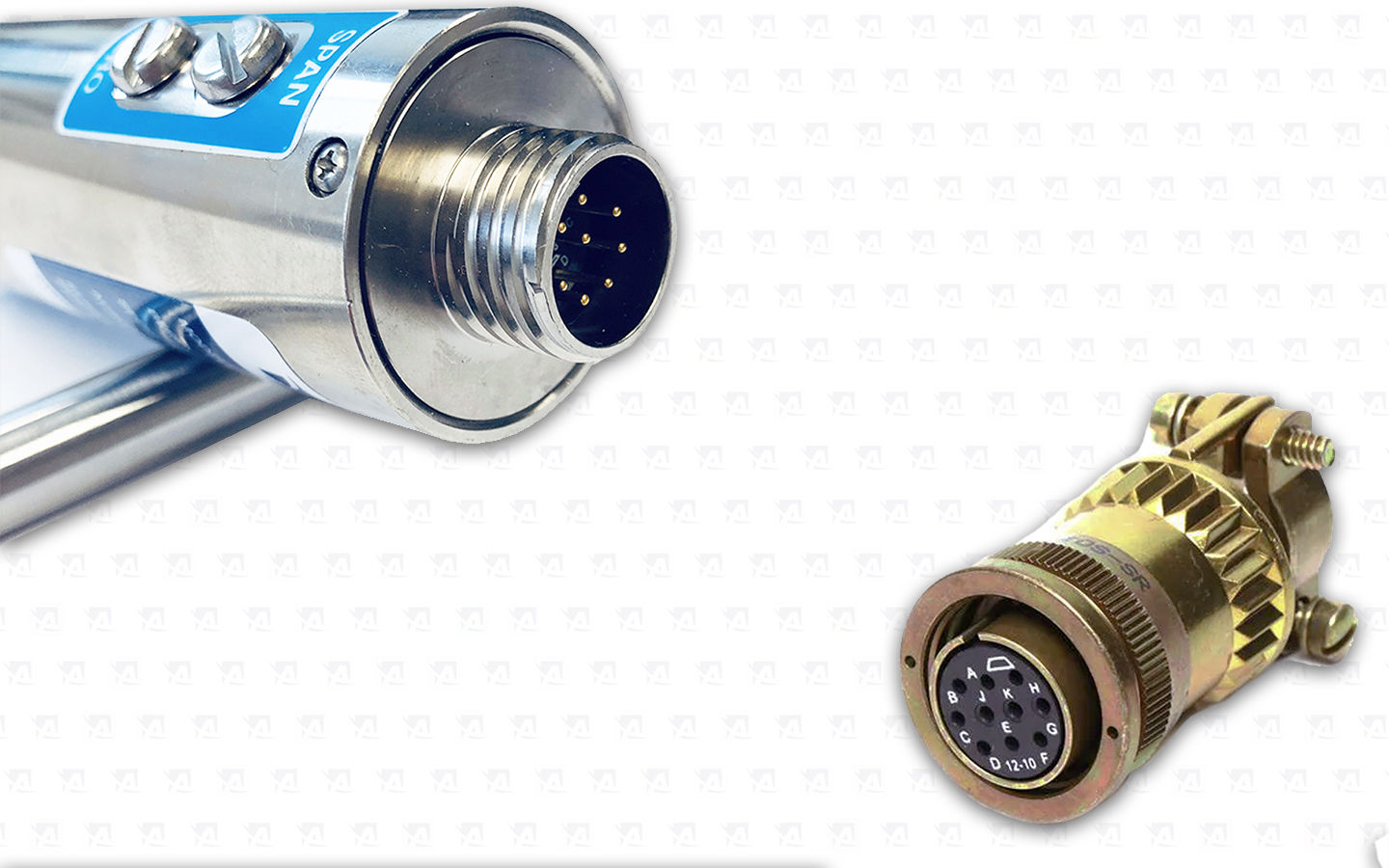

Koncovka snímače a kompatibilní kabelový konektor
Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
0 - 30 000 psi
|
|
|
Přesnost PT 435:
|
± 0,50% FSO, (Včetně linearity, opakovatelnosti a hystereze)
|
|
|
Přetižitelnost:
|
2 X FSO nebo 35 000 psi, platí nižší hodnota
|
|
| Opakovatelnost: | ± 0,2% FSO | |
| Membrána snímače: | Povrstvení Dymax® 15-5 PH SST | |
| Připojení snímače: | 1/2"-20 UNF-2A | |
| Montážní moment: | 500 inch/lbs. maximum | |
| Konstukce snímače: | Snímač s flexibilní a exponovanou kapilárou |
TEPLOTNÍ CHARAKTERISTIKY
|
Max. teplota membrány:
|
400°C
|
|
|
Posun nuly (vlivem teploty):
|
maximum (45 psi/100°C)
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Max. teplota těla snímače: | 121°C | |
| Posun nuly (vlivem teploty) | maximum (±0.10% full scale/°C) | |
| Citlivost posunutí (vlivem teploty) | maximum (±0.04% full scale/°C) |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájení:
|
10 Vdc - 12 Vdc
|
|
|
Výstupní signál:
|
3.33 mV/V ± 2.0%
|
|
|
Nastavení nuly:
|
± 10% FSO
|
|
| Konektor: | 8 PIN konektor Bendix | |
| Izolační odpor: | 1000 megohms @ 50 Vdc | |
| Odporová kalibrace (R-Cal): | 80 % cel. rozsahu ± 0.50% celkového rozsahu |

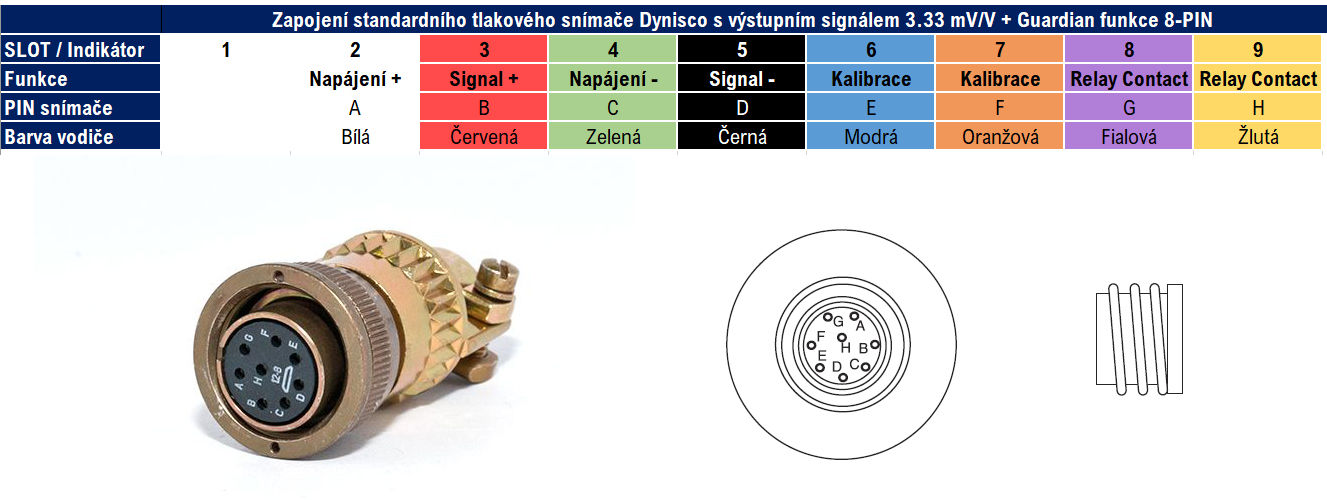

SCHÉMA ZAPOJENÍ:
 |
