Rubínové hroty
Standardní nebo individuální geometrie s kuličkami od průměru 0,3 mm. Výrobce je doporučuje například pro souřadnicovou metrologii a indentační měření.
Ø od 0,3 mmIndentaceSouřadnicová metrologie
LNP® Probe

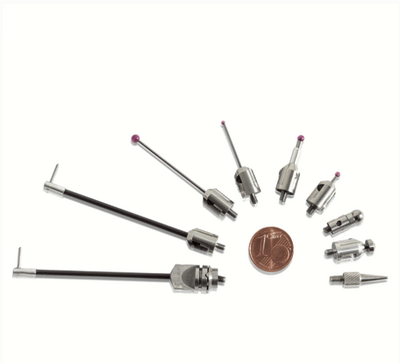

LNP® Probe Tips comprise a modular range of precision measuring tips designed for various metrological and material-testing applications. They are available in ruby, carbide, and diamond versions, allowing the appropriate material and geometry to be selected according to the measurement method, surface characteristics, and required sensitivity.
Ruby probe tips are suitable, for example, for coordinate metrology and indentation measurements. Carbide probe tips are intended for contour measurement and can be supplied in both standard and custom geometries. Diamond probe tips are available, among others, in Berkovich, Vickers, and Martens geometries and are used for roughness measurement, indentation, and other high-precision applications.
A key advantage of the LNP® Probe Tips range is its broad compatibility. According to the manufacturer, the tips can be used not only with LNP® measurement systems, but also with testing and measuring equipment from other well-known manufacturers.
Měřicí příslušenství
LNP® Probe Tips
Vysoce přesné měřicí hroty z rubínu, tvrdokovu a diamantu pro indentační, konturová, drsnostní a další přesná měření. K dispozici jsou standardní geometrie i individuální provedení podle konkrétní aplikace.
Rubín Tvrdokov Diamant Individuální geometrie
MateriályRubín / tvrdokov / diamant
Rubínové kuličkyod Ø 0,3 mm
TvrdokovR 2–250 µm
DiamantBerkovich / Vickers / Martens
Varianty měřicích hrotů
Volba materiálu a geometrie hrotu závisí na měřeném povrchu, metodě a požadovaném rozsahu měření.
Tvrdokovové hroty
Standardní i plně individuální provedení s poloměry od 2 do 250 µm a geometriemi s úhlem od 30°. Vhodné zejména pro konturové měření.
R 2–250 µmÚhel od 30°Kontury
Diamantové hroty
Diamantové geometrie Berkovich, Vickers, Martens a další varianty pro drsnostní, indentační a vysoce přesné materiálové aplikace.
BerkovichVickersMartens
Hlavní výhody
Široký výběr materiálů a geometrií umožňuje přizpůsobit kontaktní prvek konkrétní měřicí metodě a vlastnostem vzorku.
01
Široká kompatibilita
Hroty jsou podle výrobce kompatibilní s měřicími systémy LNP i s testovacími zařízeními dalších známých výrobců.
02
Individuální geometrie
Vedle standardních variant lze navrhnout geometrii hrotu podle konkrétního dílu, měřicího místa nebo požadované metody.
03
Více materiálů hrotu
Rubín, tvrdokov a diamant pokrývají odlišné požadavky na geometrii, odolnost a charakter kontaktu se vzorkem.
04
Kompletní dodávka
Standardní dodávka výrobce obsahuje měřicí hrot, držák hrotu a transportní box.
Technické provedení
Přesná specifikace hrotu se volí podle konkrétní měřicí aplikace.
| Rubínové hroty | Standardní nebo zákaznické geometrie; kuličky od Ø 0,3 mm. |
|---|---|
| Tvrdokovové hroty | Individuální nebo standardní geometrie; poloměr 2–250 µm; úhly od 30°. |
| Diamantové hroty | Berkovich, Vickers, Martens a další geometrie. |
| Kompatibilita | Měřicí zařízení LNP® a podle výrobce také testovací zařízení dalších známých výrobců. |
| Rozsah dodávky | 1× LNP® Probe Tip, 1× držák hrotu, 1× transportní box. |
Oblasti použití
LNP uvádí využití přesných hrotů v celé řadě metrologických a průmyslových oborů.
Plastikářský průmysl Automotive Optika Přesná mechanika Zdravotnická technika Kovoprůmysl Nástrojářství Strojírenství
iDoporučení: Pro správnou volbu hrotu je vhodné uvést měřený materiál, požadovanou metodu, geometrii měřeného místa a používané měřicí zařízení. Na základě těchto údajů lze zvolit vhodný materiál a geometrii hrotu.
