PT139 | PT139A
Tlakové snímače PT139 a PT139A Dynisco jsou určeny k měření hydraulického tlaku v extrémních podmínkách testování vozidel, stojanů a jiných hydraulických a pneumatických aplikacích. Tyto snímače odolávají cyklickému tlaku a poskytují vynikající výkon během náročných průmyslových podmínek.
Kompaktní a robustní design je ideální pro aplikace s omezeným prostorem. Celo svařovaná ocelová konstrukce je ideální pro náročné průmyslové aplikace. Díky utěsnění jsou ekologicky přátelské a zabraňují tak nežádoucí kontaminaci systému.

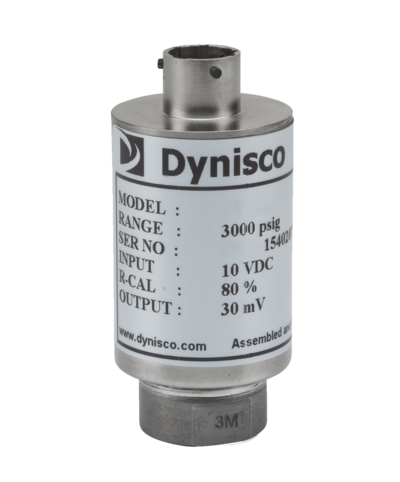

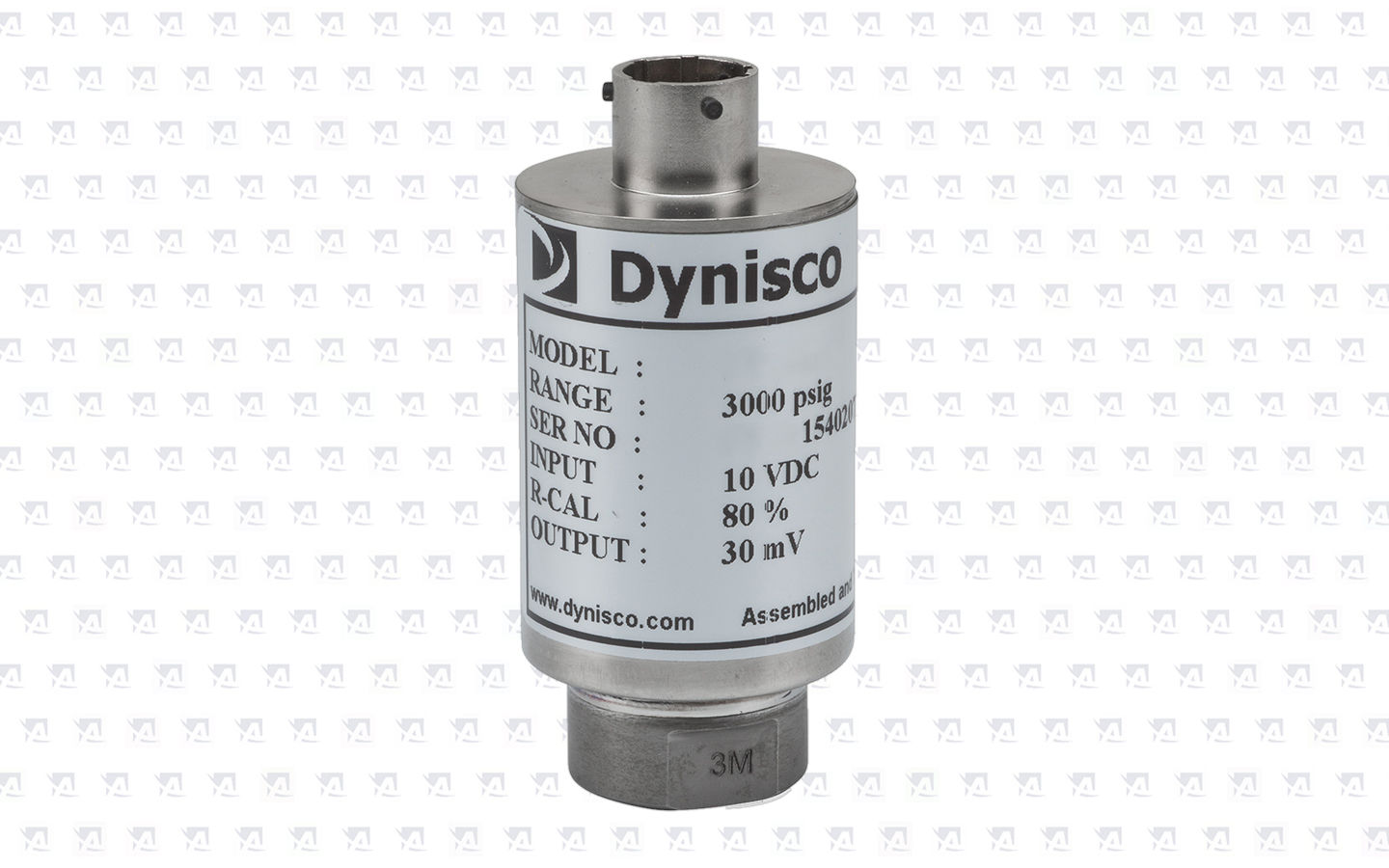

PT139 | PT139A Model Dynisco

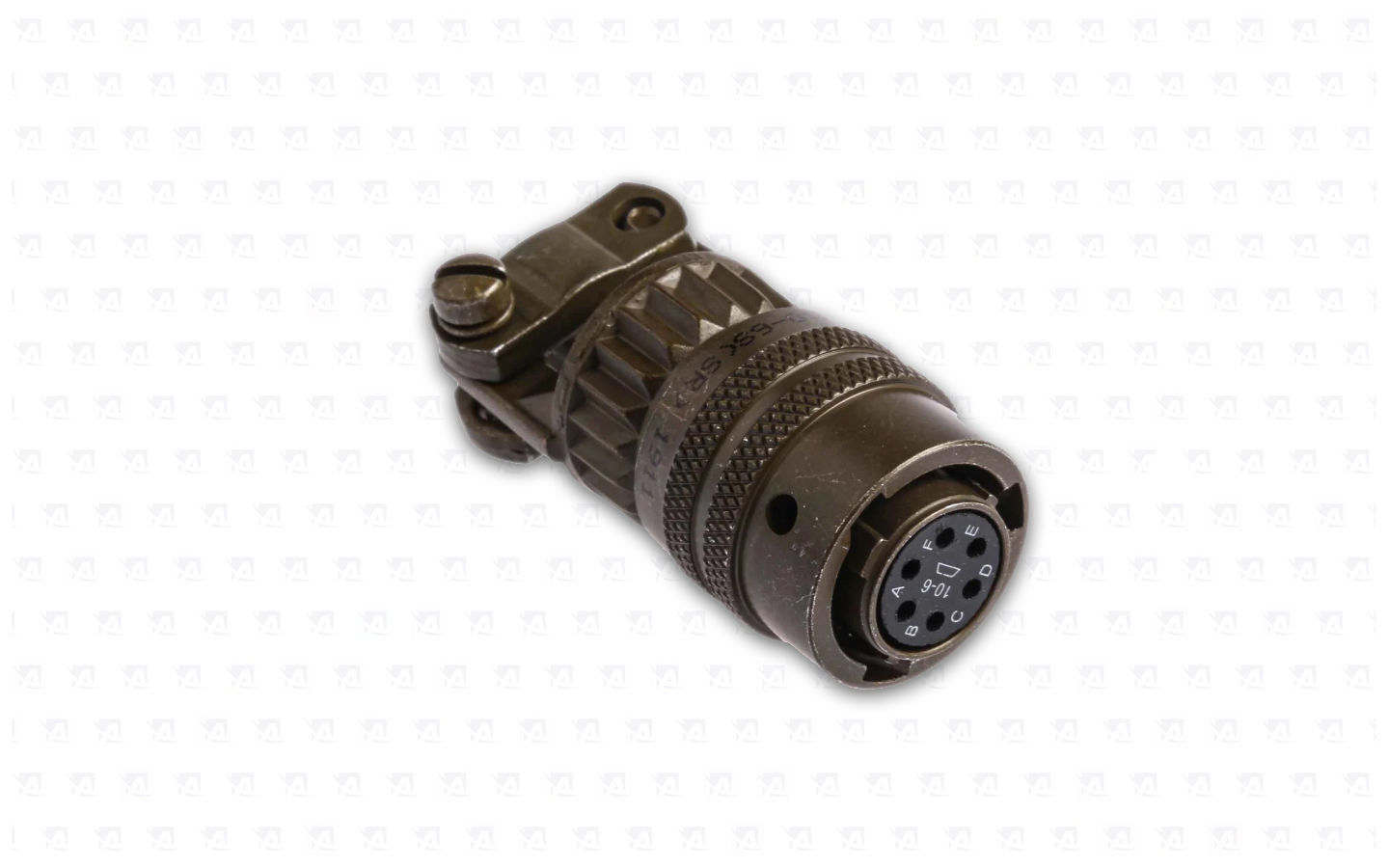

Detail - Bajonetový kabelový konektor Amphenol 6-PIN
PERFORMANCE CHARACTERISTICS
|
Pressure range:
|
PT139 only:
0-15, 0-25, 0-50, 0-75, 0-100, 0-250 PT139, PT139A:
0-300, 0-500, 0-1,000, 0-2,500, 0-5,000, 0-10,000 |
|
|
Accuracy:
|
± 0.5% FSO, (Including linearity, repeatability and hysteresis)
|
|
|
Burst pressure:
|
5 x nominal pressure
|
|
| Safe overpressure: | 2 x nominal pressure | |
| Sensor diaphragm: | 17 - 4 PH, 15 - 5 PH stainless steel | |
| Sensor connection: | 1/8-27 NPT | |
| Mounting torque: | 25 Nm - 55 Nm | |
| Sensor construction: | Sensor measuring head without process adapter |
TEMPERATURE CHARACTERISTICS
|
Max. sensor temperature:
|
-54°C to +140°C
|
|
|
Compensated range:
|
-40°C to +135°C
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Zero shift (due to electronics temperature): | ±0.014% FS/°C | |
| Range shift (due to electronics temperature): | ±0.014% FS/°C |
ELECTRICAL CHARACTERISTICS
|
Power supply:
|
10 Vdc Recommended, 15 Vdc maximum
|
|
|
Output signal:
|
3.33mV / V, 0-10Vdc or 4-20mA
|
|
|
Input resistance:
|
370 Ohms ±10%
|
|
| Output resistance: | 420 Ohms ±20% | |
| Resistance calibration (R-Cal): | 80% of duty. range ± 0.50% of the total range |

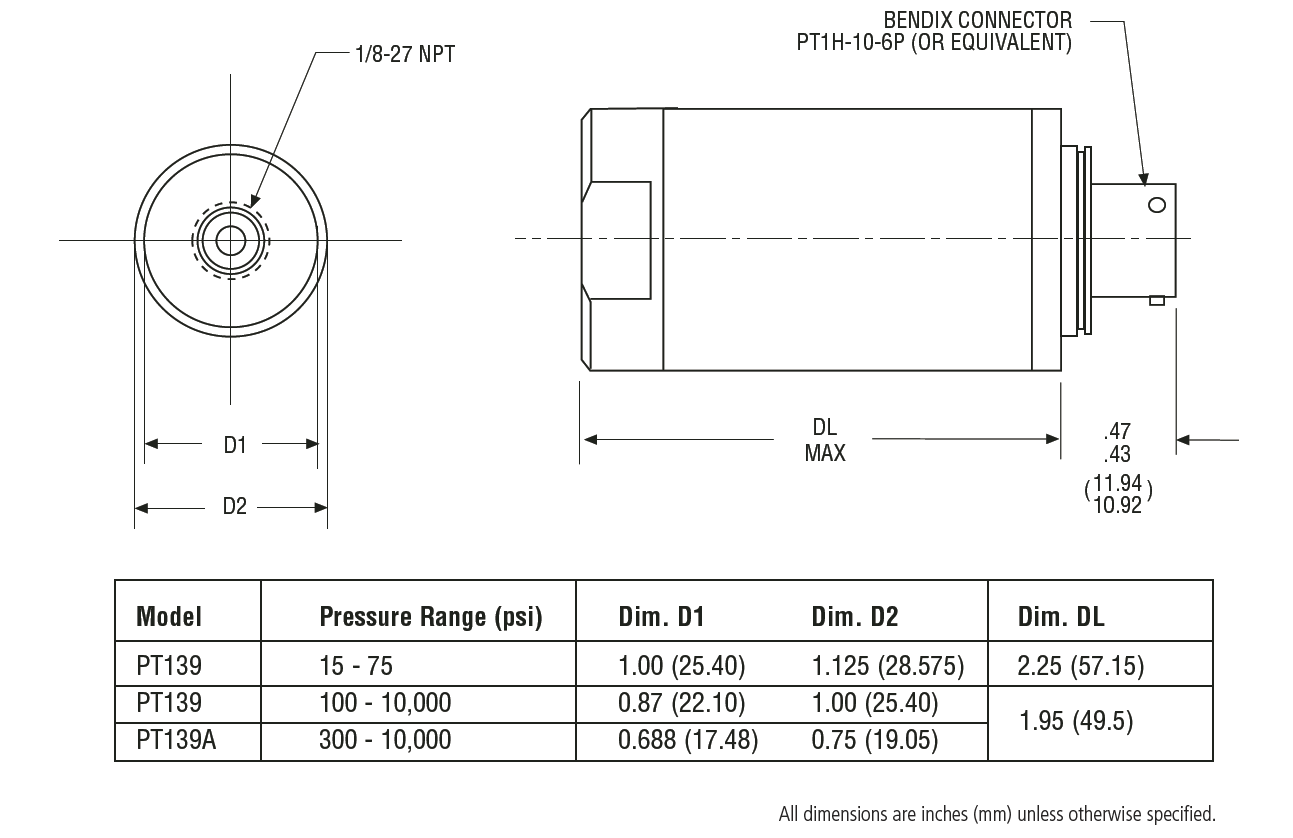

ROZMĚRY SNÍMAČE:
Certification & Approval
 |
EU Declaration of Conformity |
 |
ISO 9001:2015 |
 |
EAC - The Eurasian Conformity mark |
 |
GOST Approval |
 |
RoHS Compliance Fact Sheet |
 |
Safety Integrity Level - SIL2 |
