Rubínové hroty
Standardní nebo individuální geometrie s kuličkami od průměru 0,3 mm. Výrobce je doporučuje například pro souřadnicovou metrologii a indentační měření.
Ø od 0,3 mmIndentaceSouřadnicová metrologie

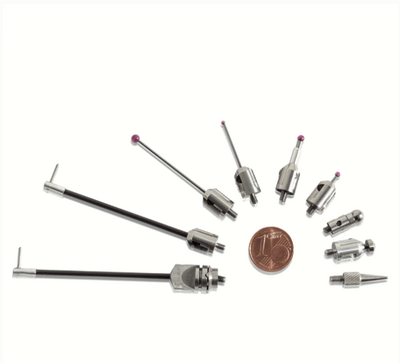

Měřící hroty
LNP® Probe Tips představují modulární řadu přesných měřicích hrotů určených pro různé metrologické a materiálové aplikace. K dispozici jsou provedení z rubínu, tvrdokovu a diamantu, takže lze zvolit vhodný materiál a geometrii podle typu měření, povrchu a požadované citlivosti.
Rubínové hroty jsou určeny například pro souřadnicovou metrologii a indentační měření. Tvrdokovové hroty jsou vhodné pro konturové měření a lze je dodat ve standardních i individuálních geometriích. Diamantové hroty jsou dostupné mimo jiné v geometriích Berkovich, Vickers a Martens a používají se pro měření drsnosti, indentaci a další vysoce přesné aplikace.
Výhodou řady LNP® Probe Tips je široká kompatibilita. Výrobce uvádí použití nejen s měřicími systémy LNP®, ale také s testovacími a měřicími zařízeními dalších známých výrobců.
Měřicí příslušenství
LNP® Probe Tips
Vysoce přesné měřicí hroty z rubínu, tvrdokovu a diamantu pro indentační, konturová, drsnostní a další přesná měření. K dispozici jsou standardní geometrie i individuální provedení podle konkrétní aplikace.
Rubín Tvrdokov Diamant Individuální geometrie
MateriályRubín / tvrdokov / diamant
Rubínové kuličkyod Ø 0,3 mm
TvrdokovR 2–250 µm
DiamantBerkovich / Vickers / Martens
Varianty měřicích hrotů
Volba materiálu a geometrie hrotu závisí na měřeném povrchu, metodě a požadovaném rozsahu měření.
Tvrdokovové hroty
Standardní i plně individuální provedení s poloměry od 2 do 250 µm a geometriemi s úhlem od 30°. Vhodné zejména pro konturové měření.
R 2–250 µmÚhel od 30°Kontury
Diamantové hroty
Diamantové geometrie Berkovich, Vickers, Martens a další varianty pro drsnostní, indentační a vysoce přesné materiálové aplikace.
BerkovichVickersMartens
Hlavní výhody
Široký výběr materiálů a geometrií umožňuje přizpůsobit kontaktní prvek konkrétní měřicí metodě a vlastnostem vzorku.
01
Široká kompatibilita
Hroty jsou podle výrobce kompatibilní s měřicími systémy LNP i s testovacími zařízeními dalších známých výrobců.
02
Individuální geometrie
Vedle standardních variant lze navrhnout geometrii hrotu podle konkrétního dílu, měřicího místa nebo požadované metody.
03
Více materiálů hrotu
Rubín, tvrdokov a diamant pokrývají odlišné požadavky na geometrii, odolnost a charakter kontaktu se vzorkem.
04
Kompletní dodávka
Standardní dodávka výrobce obsahuje měřicí hrot, držák hrotu a transportní box.
Technické provedení
Přesná specifikace hrotu se volí podle konkrétní měřicí aplikace.
| Rubínové hroty | Standardní nebo zákaznické geometrie; kuličky od Ø 0,3 mm. |
|---|---|
| Tvrdokovové hroty | Individuální nebo standardní geometrie; poloměr 2–250 µm; úhly od 30°. |
| Diamantové hroty | Berkovich, Vickers, Martens a další geometrie. |
| Kompatibilita | Měřicí zařízení LNP® a podle výrobce také testovací zařízení dalších známých výrobců. |
| Rozsah dodávky | 1× LNP® Probe Tip, 1× držák hrotu, 1× transportní box. |
Oblasti použití
LNP uvádí využití přesných hrotů v celé řadě metrologických a průmyslových oborů.
Plastikářský průmysl Automotive Optika Přesná mechanika Zdravotnická technika Kovoprůmysl Nástrojářství Strojírenství
iDoporučení: Pro správnou volbu hrotu je vhodné uvést měřený materiál, požadovanou metodu, geometrii měřeného místa a používané měřicí zařízení. Na základě těchto údajů lze zvolit vhodný materiál a geometrii hrotu.
