LNP® nano touch
Kompaktní silově-dráhový snímač s optickým inkrementálním měřením polohy a elektromechanickým generováním měřicí síly. Standardní rozlišení dráhy je 10 nm při rozsahu 4 mm.
Optické měření dráhy 4 mm 10 nm
LNP 1
LNP® 1 – základní měřicí pracoviště s technologií nano touch
LNP® 1 je základní konfigurace pracovních řešení LNP pro přesnou charakterizaci mechanických a fyzikálních vlastností materiálů. Jádrem systému je mikroindentační snímač LNP® nano touch, který kombinuje elektromechanické generování měřicí síly s optickým inkrementálním měřením dráhy.
Standardní sestava LNP® 1 používá manuální stojan, jednoosé řízení, kameru a software LNP® nano touch Basic. Výrobce ji označuje jako pracovní řešení pro kvalifikované uživatele a nabízí ji pro laboratorní měření elastomerů, plastů a dalších materiálů v situacích, kde je požadována vysoká citlivost síly a rozlišení dráhy.
Platforma LNP® nano touch umožňuje podle konfigurace, použitého hrotu, softwaru a příslušenství realizovat normované zkoušky tvrdosti i další analytické metody. Základní software Basic je zaměřen zejména na IRHD-M, modifikované IRHD-M, VLRH, metody Shore, projektové šablony a dvoubodová měření. Pokročilejší analytické funkce mohou vyžadovat software Advanced nebo doplňkové vybavení.
Mikroindentační měřicí pracoviště
LNP® 1
LNP® 1 je základní manuální pracovní konfigurace založená na přesném snímači LNP® nano touch. Umožňuje silově-dráhová měření a charakterizaci elastomerů, plastů a dalších materiálů s rozlišením dráhy 10 nm a nastavitelnou měřicí silou.
LNP® nano touch 10 nm 0,05 mN – 1,4 N Software Basic
Měřicí systém LNP® nano touch
Rozsah dráhy 4 mm
Rozlišení 10 nm
Pracoviště Manuální stojan
Základ pracovního systému LNP®
LNP® 1 kombinuje přesný nano touch snímač s manuálním pracovním stojanem, kamerou a základním měřicím softwarem. Je koncipován jako vstupní pracovní řešení pro přesnou laboratorní charakterizaci materiálů.
Manuální pracoviště
LNP® 1 je vybaven manuálním stojanem a jednoosým řízením. Součástí sestavy je držák kamery a kamera pro vizuální kontrolu a nastavení měřicího místa.
Manuální stojan 1osé řízení Kamera
nano touch Basic
Základní software podporuje standardizované pracovní postupy a projektově orientovaná měření. Výrobce uvádí podporu IRHD-M, modifikovaného IRHD-M, VLRH, metod Shore a dvoubodových měření.
IRHD-M VLRH Shore
Přesné měření v kompaktní konfiguraci
LNP® 1 je vhodný pro laboratoře, vývoj a kontrolu kvality, kde je požadována citlivá silově-dráhová charakterizace při zachování jednoduchého manuálního pracovního postupu.
01
Nanometrové rozlišení
Optický inkrementální snímač poskytuje standardní rozlišení dráhy 10 nm a umožňuje zaznamenávat velmi malé změny polohy měřicího hrotu.
02
Nízké měřicí síly
Standardní snímač pracuje podle údajů výrobce v rozsahu 0,05 mN až 1,4 N. Pro vybrané aplikace je dostupná varianta měřicí hlavy až do 10 N.
03
Více zkušebních metod
Platforma nano touch může být podle zvolené konfigurace použita pro metody tvrdosti i pokročilejší materiálovou charakterizaci.
04
Možnost dalšího rozšíření
Pracoviště lze doplnit o měřicí hroty, držáky vzorků, polohovací jednotky, teplotní stolek nebo další příslušenství LNP podle konkrétní aplikace.
Měřicí možnosti platformy nano touch
Výrobce uvádí pro platformu LNP® nano touch široké spektrum standardních zkušebních a analytických metod. Konkrétní dostupnost metody závisí na použitém hrotu, softwarové licenci, konfiguraci pracoviště a doplňkovém vybavení.
Základní a normované metody
- IRHD-M
- Modifikované IRHD-M
- VLRH
- Shore A/M
- Shore 00 a Shore 000
- Shore A Micro
- Modul pružnosti v ohybu podle DIN ISO 178
Pokročilé analytické metody
- Youngův modul podle metody LNP
- Adheze
- Mikrotribologie
- Topografie tvrdosti
- Reologie
- Prostorově rozlišená DMA
Upozornění: některé pokročilé funkce vyžadují software LNP® nano touch Advanced nebo další hardware a nejsou součástí základního balíčku LNP® 1.
Technické parametry LNP® nano touch
Technické hodnoty vycházejí z aktuální produktové stránky LNP® 1 a vztahují se k měřicímu systému nano touch.
| Objednací číslo pracoviště | 031791 |
|---|---|
| Měřicí systém | LNP® nano touch |
| Systém měření dráhy | Optický inkrementální |
| Rozsah dráhy | 4 mm |
| Standardní rozlišení dráhy | 10 nm |
| Linearita dráhy | < 200 nm v rámci měřicího rozsahu |
| Linearita síly | 0–1400 mN: < 0,3 % měřicího rozsahu |
| Generování měřicí síly | Elektromechanické |
| Měřicí síla | 0,05 mN až 1,4 N; volitelná měřicí hlava až 10 N |
| Rozlišení měřicí síly | 0,6 mN (600 µN) |
| Stojan | Manuální |
| Řízení | 1osé |
| Software | LNP® nano touch Basic |
Standardní rozsah dodávky
Výrobce uvádí pro LNP® 1 následující základní sestavu.

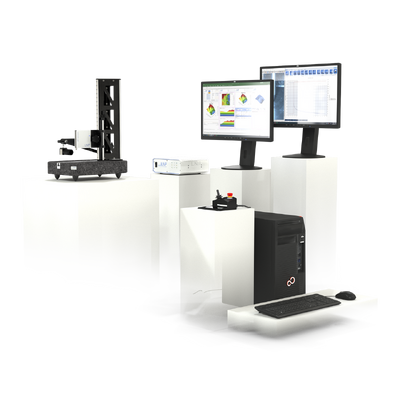

Měřicí pracoviště
- LNP® nano touch
- Manuální stojan
- 1osé řízení
- Držák kamery
- Kamera
- LNP® nano touch software Basic
Počítačové pracoviště
- Windows 10 64 Bit
- Microsoft Office Small Business
- Fujitsu Celsius W580 Power
- Intel® Core™ i7-9700
- 16 GB DDR RAM
- 512 GB SSD
- 2× monitor B24-9 TS PRO
i Poznámka: Uvedená konfigurace počítačového pracoviště je převzata z aktuálně zveřejněných podkladů výrobce. Při objednávce doporučujeme potvrdit aktuální hardware a verzi operačního systému, protože dodávané IT komponenty se mohou průběžně měnit.
Rozšíření a příslušenství
LNP nabízí pro pracovní řešení nano touch rozsáhlé vybavení pro polohování, upnutí vzorků, teplotní měření a speciální analytické úlohy.
Stolky a polohovací jednotky
Pro přesné nastavení vzorku lze použít například Crosstable 25 mm, Solid Joint Crosstable V1 nebo Angle Adjustment.
Držáky a svěráky
K dispozici jsou Sample Holder Planar, 3D Perforated Plate, Clamping Pieces a paralelní svěráky v několika velikostech.
Teplota a tribologie
Pro specifické aplikace výrobce nabízí například LNP® Heating Table PE a senzor LNP® Tribodetect. Kompatibilitu a potřebnou softwarovou výbavu je nutné zvolit podle konkrétní metody.
i Doporučení: LNP® 1 je vhodný jako základní manuální systém. Pokud požadujete motorickou osu Z, pokročilý software, automatizované polohování nebo mapování více bodů, je vhodné porovnat také pracoviště LNP® 2, LNP® 3DC a LNP® 323.
