Motorická osa Z
Motorický Z stojan zajišťuje řízené vertikální polohování snímače. Manuální křížový stolek 25 × 25 mm umožňuje přesné nastavení měřicího bodu v rovině X/Y.
Motorická ZXY 25 × 25 mm2osé řízení
LNP 2
LNP® 2 představuje pokročilou konfiguraci měřicí platformy LNP® nano touch. Kombinuje snímač s rozsahem dráhy 4 mm a standardním rozlišením 10 nm s motorickým Z stojanem, manuálním křížovým stolkem 25 × 25 mm, 2osým řízením a 5MP USB3 kamerou s telecentrickým objektivem a LED kruhovým osvětlením.
Software LNP® nano touch Advanced rozšiřuje možnosti pracoviště o pokročilé silově a dráhově řízené postupy, profilová a vrstevná měření, sinusovou modulaci a podle použitého příslušenství také tribologii nebo topografická měření. Díky tomu je LNP® 2 vhodný jako flexibilní laboratorní systém pro standardizované zkoušky i detailní materiálovou charakterizaci.

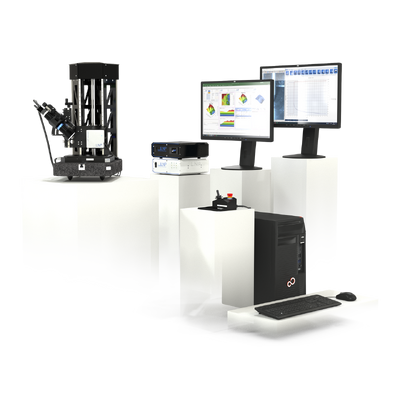

Mikroindentační měřicí pracoviště
LNP® 2
LNP® 2 je pokročilé laboratorní pracoviště založené na snímači LNP® nano touch. Motorická osa Z, manuální křížový stolek, telecentrický kamerový systém a software Advanced vytvářejí flexibilní platformu pro standardní zkoušky i detailní materiálovou charakterizaci.
LNP® nano touch Motorická osa Z XY 25 × 25 mm Software Advanced
Měřicí systémLNP® nano touch
Rozsah dráhy4 mm
PolohováníMotorická Z + XY
SoftwareAdvanced
Pokročilé pracoviště pro flexibilní materiálovou analýzu
LNP® 2 rozšiřuje základní koncept nano touch o motorické vertikální polohování, přesnější optickou kontrolu vzorku a pokročilý software. Je určeno pro uživatele, kteří potřebují měnit měřicí metody a současně zachovat stabilní a reprodukovatelný laboratorní postup.
Telecentrický kamerový systém
5MP USB3 kamera s telecentrickým objektivem a LED kruhovým osvětlením usnadňuje výběr a kontrolu měřicího místa, zejména u malých nebo členitých vzorků.
5 MP USB3Telecentrický objektivLED ringlight
nano touch Advanced
Pokročilý software podporuje silově a dráhově řízené postupy, profilová a vrstevná měření, sinusovou modulaci a podle konfigurace také tribologická a topografická měření.
F / s řízeníProfilyModulace
Klíčové přínosy LNP® 2
Konfigurace je zaměřena na přesné laboratorní měření s vyšší mírou řízení, optické kontroly a softwarové flexibility než základní LNP® 1.
01
Nanometrové rozlišení
Optický inkrementální systém poskytuje standardní rozlišení 10 nm při měřicím rozsahu dráhy 4 mm.
02
Široký rozsah měřicí síly
Aktuální produktová stránka výrobce uvádí rozsah 0,05 mN až 1,4 N a volitelné provedení měřicí hlavy až do 10 N.
03
Pokročilé měřicí postupy
Software Advanced umožňuje vytvářet komplexnější měřicí sekvence a rozšiřuje systém o analytické režimy nad rámec základních standardních zkoušek.
04
Modulární rozšíření
Pracoviště lze doplnit o polohovací jednotky, upínací prvky, topný stolek, Tribodetect, referenční bloky a různé měřicí hroty.
Standardní a analytické metody
Výrobce prezentuje LNP® 2 jako flexibilní Work Solution pro více měřicích metod. Konkrétní dostupnost metody závisí na měřicím hrotu, softwarové konfiguraci, upnutí vzorku a případném doplňkovém vybavení.
Standardní zkušební metody
- IRHD-M
- Modifikované IRHD-M
- VLRH
- Shore A/M
- Shore 00
- Shore 000
- Shore A Micro
Analytické metody
- Modul pružnosti v ohybu
- Youngův modul podle LNP
- Adheze
- Topografie tvrdosti
- Mikrotribologie
- Reologie
- Prostorově rozlišená DMA
iDůležité: uvedené metody představují možnosti platformy a konfigurace LNP® 2. Pro některé metody je nutný odpovídající hrot, držák vzorku, senzor nebo další příslušenství. Konkrétní sestavu je vhodné navrhnout podle požadované aplikace.
Technické parametry snímače LNP® nano touch
Níže jsou uvedeny hodnoty publikované na aktuální produktové stránce výrobce pro LNP® 2.
| Objednací číslo pracoviště | 031792 |
|---|---|
| Snímač | LNP® nano touch |
| Systém měření dráhy | Optický inkrementální |
| Rozsah dráhy | 4 mm |
| Rozlišení dráhy | 10 nm standard |
| Linearita dráhy | < 200 nm vzhledem k měřicímu rozsahu |
| Linearita síly | 0–1400 mN: < 0,3 % vzhledem k měřicímu rozsahu |
| Generování měřicí síly | Elektromechanické |
| Měřicí síla | 0,05 mN až 1,4 N; volitelně až 10 N |
| Rozlišení měřicí síly | 0,6 mN (600 µN) |
| Z stojan | Motorický |
| XY polohování | Manuální křížový stolek 25 × 25 mm |
| Řízení | 2osé |
| Kamera | 5 MP USB3, telecentrický objektiv, LED kruhové osvětlení |
| Software | LNP® nano touch Advanced |
Rozsah dodávky
Základní sestava podle aktuální produktové stránky LNP.
Měřicí pracoviště
- LNP® nano touch
- Motorický Z stojan
- Manuální křížový stolek 25 × 25 mm
- 2osé řízení
- Držák kamery
- 5MP USB3 kamera s telecentrickým objektivem a LED kruhovým osvětlením
- LNP® nano touch Software Advanced
PC pracoviště a služby
Výrobce uvádí kompletní PC pracovní stanici se dvěma monitory a kancelářským softwarem. Přesná aktuální konfigurace počítače a operačního systému by měla být potvrzena v konkrétní nabídce.
- Instalace
- Počáteční nastavení
- Individuální školení obsluhy
Doporučené vybavení a rozšíření
LNP nabízí pro Work Solutions řadu prvků pro polohování, upnutí, teplotní měření a další analytické metody.
Stolky a polohovací jednotky
Crosstable 25 mm, Solid Joint Crosstable V1 a Angle Adjustment umožňují přizpůsobit polohování vzorku konkrétní měřicí úloze.
Držáky a svěráky
Sample Holder Planar, 3D Perforated Plate, Clamping Pieces a paralelní svěráky 30 / 50 / 65 mm pokrývají různé geometrie vzorků.
Teplota, tribologie a reference
Heating Table PE, Tribodetect, referenční blok tvrdosti a různé LNP® Probe Tips rozšiřují pracoviště podle požadované metody.
iDoporučení: LNP® 2 je vhodná volba tam, kde již nestačí základní manuální pracoviště a je požadována motorická osa Z, kvalitnější optika a software Advanced, ale není nutné plně motorické polohování X/Y. Pro automatické mapování plochy je vhodnější zvážit LNP® 3DC nebo LNP® 323.
