Motorické osy X/Y/Z
Pojezdy 300 × 300 × 250 mm poskytují velký pracovní prostor pro automatické polohování vzorků, hotových dílů i více měřicích míst.
300 × 300 × 250 mmAutomatické XYZSériová měření

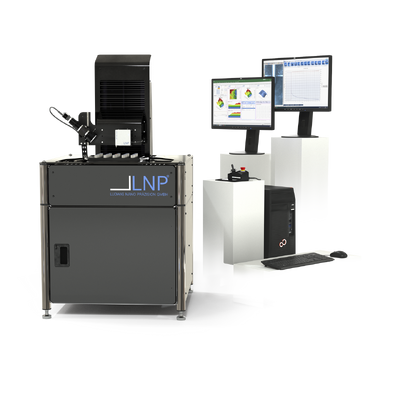

LNP 323
Plně automatizované měřicí pracoviště pro mechanickou charakterizaci materiálů
LNP® 323 představuje nejvyšší stupeň automatizace v řadě LNP Work Solutions. Využívá přesný senzor LNP® nano touch a motorické osy X, Y a Z s pojezdy 300 × 300 × 250 mm. Díky tomu lze automatizovat polohování vzorku, měřit na předem definovaných souřadnicích a provádět rozsáhlejší série měření.
Pracoviště je vhodné pro výzkum a vývoj, kontrolu kvality a aplikace, kde je požadována vysoká opakovatelnost, velký pracovní rozsah a omezení vlivu obsluhy. Výrobce uvádí použití například pro IRHD-M, VLRH, Shore, modul pružnosti, Youngův modul, topografii tvrdosti, adhezi, mikrotribologii, reologii a prostorově rozlišenou DMA. Dostupnost konkrétní metody závisí na konfiguraci, měřicím hrotu, příslušenství a použitém měřicím postupu.
Plně automatizované měřicí pracoviště
LNP® 323
LNP® 323 je plně automatizované pracoviště založené na technologii LNP® nano touch. Motorické osy X/Y/Z s pojezdy 300 × 300 × 250 mm umožňují automatické polohování vzorku, rozsáhlé vícebodové měření a opakovatelné měřicí sekvence s minimálním vlivem obsluhy.
nano touchXYZ 300 × 300 × 250 mm4osé řízeníSoftware Advanced
Rozsah snímače4 mm
Rozlišení10 nm
Pojezdy X/Y/Z300 × 300 × 250 mm
Měřicí síla0,05 mN–1,4 N / 10 N
Plná automatizace polohování a měřicích sekvencí
LNP 323 kombinuje přesný silově-dráhový senzor nano touch s velkým motorickým pracovním rozsahem. To umožňuje automatizovat sériová měření, mapování vlastností a opakované testy na předem definovaných souřadnicích.
5MP telecentrická kamera
USB3 kamera s telecentrickým objektivem a LED kruhovým osvětlením podporuje přesnou kontrolu měřicího místa a reprodukovatelné nastavení vzorku.
5 MPTelecentrický objektivLED ringlight
nano touch Advanced
Pokročilý software slouží k řízení měření, vyhodnocení dat a práci s automatizovanými měřicími postupy podle zvolené konfigurace systému.
Měřicí sekvenceAnalýza datAutomatizace
Měřicí možnosti
Výrobce uvádí pro LNP 323 široké spektrum normovaných i analytických metod. Konkrétní dostupnost je vždy dána použitým hrotem, příslušenstvím, softwarovou konfigurací a konkrétním měřicím postupem.
01
Normované zkoušky tvrdosti
IRHD-M, VLRH a různé metody Shore podle odpovídající konfigurace měřicího systému.
02
Mechanické vlastnosti
Youngův modul, modul pružnosti v ohybu a další silově-dráhové metody pro lokální charakterizaci materiálu.
03
Povrch a tribologie
Topografie tvrdosti, adheze a mikrotribologie s odpovídajícím měřicím příslušenstvím.
04
Dynamická charakterizace
Prostorově rozlišená DMA, reologie a další pokročilé analytické postupy podporované platformou nano touch.
Technické parametry snímače a pracoviště
Jádrem systému je LNP nano touch s optickým inkrementálním měřením dráhy a elektromechanickým generováním měřicí síly.
| Objednací číslo | 035556 |
|---|---|
| Měřicí systém dráhy | Optický inkrementální |
| Rozsah dráhy snímače | 4 mm |
| Rozlišení dráhy | 10 nm standard |
| Linearita dráhy | < 200 nm v měřicím rozsahu |
| Linearita síly | 0–1400 mN: < 0,3 % měřicího rozsahu |
| Generování síly | Elektromechanické |
| Měřicí síla | 0,05 mN až 1,4 N; volitelná varianta až 10 N |
| Rozlišení měřicí síly | 0,6 mN (600 µN) |
| Motorické osy X/Y/Z | Pojezdy 300 × 300 × 250 mm |
| Řízení | 4osé |
| Kamera | 5 MP USB3, telecentrický objektiv, LED kruhové osvětlení |
| Software | LNP® nano touch Software Advanced |
Standardní sestava pracoviště
Podle aktuální produktové stránky LNP obsahuje sestava kompletní měřicí, polohovací, optickou a řídicí část pro automatizované měření.
- LNP® nano touch
- motorické osy X/Y/Z s pojezdy 300 × 300 × 250 mm
- 4osé řízení
- držák kamery s manuálním 4osým nastavením
- 5MP USB3 kamera s telecentrickým objektivem a LED kruhovým osvětlením
- LNP® nano touch Software Advanced
- Windows pracovní stanice s Microsoft Office Small Business
- Fujitsu workstation a dva monitory podle aktuální specifikace výrobce
iPoznámka: Výrobce může průběžně měnit konkrétní model počítače a jeho komponenty. Rozhodující je aktuální rozsah dodávky uvedený v nabídce.
Rozšíření a příslušenství
Pracoviště lze doplnit o měřicí hroty, prvky pro upínání vzorků, temperování, tribologii a kontrolu měřicího systému.
LNP Heating Table PE
Topný stolek pro charakterizaci materiálu při definované zvýšené teplotě.
LNP Tribodetect
Doplňkový senzor pro rozšíření systému o mikrotribologické měřicí aplikace.
Držáky, svěráky a referenční prvky
3D perforovaná deska, držák plochých vzorků, paralelní svěráky, upínací prvky, polohovací prvky a referenční blok tvrdosti podle aplikace.
iDoporučení: LNP® 323 dává největší smysl tam, kde je požadováno automatické měření většího počtu bodů, opakovatelné měřicí sekvence nebo práce s rozměrnějšími díly. Pro jednoduchá manuální nebo poloautomatická měření mohou být ekonomičtější varianty LNP® 1, LNP® 2 nebo LNP® 3DC.
