Motorický DC křížový stolek
Pracovní rozsah 80 × 80 mm umožňuje přesné automatizované polohování vzorku a opakované měření na definovaných souřadnicích.
80 × 80 mmAutomatické XYVícebodové měření
LNP 3DC
LNP® 3DC představuje pokročilé automatizované měřicí pracoviště z řady LNP Work Solutions. Je postavené na přesném silově-dráhovém senzoru LNP® nano touch a oproti LNP® 2 rozšiřuje polohování vzorku o motorický DC křížový stolek s rozsahem 80 × 80 mm.
Motorická osa Z, motorický XY stolek a 4osé řízení umožňují automatizované polohování a opakované měření na předem definovaných místech vzorku. Systém je doplněn 5MP USB3 kamerou s telecentrickým objektivem a LED kruhovým osvětlením pro přesnou vizuální kontrolu měřicího místa.
Software LNP® nano touch Advanced podporuje tvorbu měřicích postupů a vyhodnocení standardních i analytických metod. Podle použitého hrotu, příslušenství a zvolené konfigurace lze pracoviště využít například pro IRHD-M, VLRH, Shore, modul pružnosti, Youngův modul, topografii tvrdosti, adhezi, mikrotribologii, reologická měření nebo prostorově rozlišenou DMA.
Mikroindentační měřicí pracoviště
LNP® 3DC

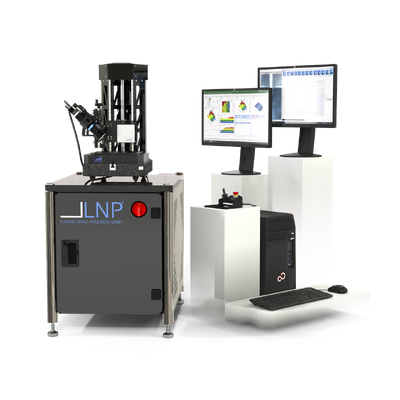

LNP® 3DC je pokročilé automatizované pracoviště založené na technologii LNP® nano touch. Motorická osa Z a motorický DC křížový stolek 80 × 80 mm umožňují přesné polohování a automatizované vícebodové měření mechanických vlastností materiálů.
nano touchXY 80 × 80 mm4osé řízeníSoftware Advanced
Rozsah snímače4 mm
Rozlišení10 nm
XY polohování80 × 80 mm
Měřicí síla0,05 mN–1,4 N / 10 N
Automatizované polohování pro náročná měření
LNP 3DC rozšiřuje platformu nano touch o motorizované polohování vzorku v rovině X/Y a motorickou osu Z. To umožňuje definovat měřicí pozice, provádět série měření a vytvářet prostorově rozlišené charakteristiky povrchu nebo materiálu.
5MP telecentrická kamera
USB3 kamera s telecentrickým objektivem a LED kruhovým osvětlením podporuje přesnou vizuální kontrolu měřicího místa a nastavení vzorku.
5 MPTelecentrický objektivLED ringlight
nano touch Advanced
Pokročilý software umožňuje připravovat měřicí postupy, řídit automatizované sekvence a vyhodnocovat standardní i analytické metody podle konfigurace systému.
Měřicí sekvenceAnalýza datAutomatizace
Měřicí možnosti
Výrobce uvádí pro platformu LNP 3DC široké spektrum standardních a analytických postupů. Konkrétní dostupnost závisí na použitém hrotu, příslušenství, softwarové konfiguraci a požadované metodě.
01
Normované zkoušky tvrdosti
IRHD-M, VLRH a různé postupy Shore podle příslušné konfigurace měřicího systému.
02
Mechanické vlastnosti
Youngův modul, modul pružnosti v ohybu a další silově-dráhové metody pro charakterizaci materiálu.
03
Povrch a tribologie
Topografie tvrdosti, adheze a mikrotribologická měření s odpovídajícím příslušenstvím.
04
Dynamická charakterizace
Prostorově rozlišená DMA a další analytické postupy dostupné v pokročilé konfiguraci nano touch.
Technické parametry snímače
Jádrem pracoviště je LNP nano touch, kompaktní silově-dráhový senzor s optickým inkrementálním měřením polohy a elektromechanickým generováním měřicí síly.
| Měřicí systém dráhy | Optický inkrementální |
|---|---|
| Rozsah dráhy | 4 mm |
| Rozlišení dráhy | 10 nm standard |
| Linearita dráhy | < 200 nm v měřicím rozsahu |
| Linearita síly | 0–1400 mN: < 0,3 % měřicího rozsahu |
| Generování síly | Elektromechanické |
| Měřicí síla | 0,05 mN až 1,4 N; volitelná varianta až 10 N |
| Rozlišení měřicí síly | 0,6 mN (600 µN) |
| XY stolek | Motorický DC křížový stolek 80 × 80 mm |
| Řízení | 4osé |
| Software | LNP® nano touch Software Advanced |
Standardní sestava pracoviště
Podle aktuální produktové prezentace LNP obsahuje pracoviště kompletní měřicí, optickou a řídicí část potřebnou pro automatizované měření.
- LNP® nano touch
- motorický stojan / osa Z
- motorický DC křížový stolek 80 × 80 mm
- 4osé řízení
- držák kamery s manuálním přesným nastavením
- 5MP USB3 kamera s telecentrickým objektivem a LED kruhovým osvětlením
- LNP® nano touch Software Advanced
- Windows pracovní stanice s dvěma monitory
iPoznámka: Výrobce může průběžně aktualizovat konkrétní hardware počítačové sestavy. Rozhodující je aktuální rozsah dodávky uvedený v nabídce.
Rozšíření a příslušenství
Pracoviště lze doplnit o prvky pro upnutí, řízení teploty, tribologická měření nebo kontrolu měřicího systému.
LNP Heating Table PE
Topný stolek pro měření materiálových vlastností při definované zvýšené teplotě.
LNP Tribodetect
Doplňkový senzor pro rozšíření pracoviště o mikrotribologické měřicí úlohy.
Držáky, svěráky a reference
3D perforovaná deska, paralelní svěráky, úhlové nastavení, upínací prvky a referenční blok tvrdosti podle měřené aplikace.
iDoporučení: Pro měření s velmi nízkými silami a maximální požadovanou stabilitou nabízí LNP také kombinaci LNP® 3DC s aktivním antivibračním systémem Accurion halcyonics_i4.
