Model 385 Tlakový snímač
Konstrukce Flush Tip - Zero Cavity modelu 385 nabízí izolovanou sestavu senzorů, která prakticky eliminuje účinek utahovacího momentu při instalaci a je schopna odolat tlakovým špičkám až 5x zkušebního tlaku a 20x tlaku roztržení.
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:

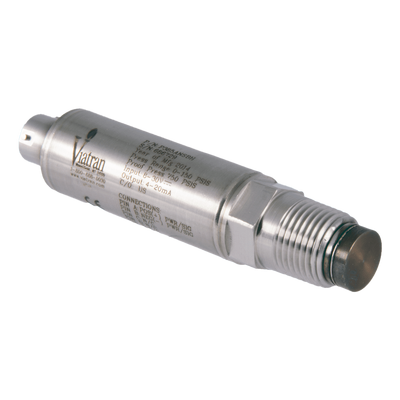

MODEL 385 PRESSURE TRANSMITTER
5x proof, 4-20 mA output, Blender Pressure Measurement
The Model 385 Flush Tip – Zero Cavity design offers an Isolated sensor assembly that virtually eliminates installation torque effect and is able to withstand pressure spikes up to 5x proof pressure and 20x burst pressure.
Performance characteristics
| Full Scale Pressure Ranges | 0-50,100, 150, 160, 200, 250, 300, 400, 500, 1,000 PSIG / PSIS |
|---|---|
| Static Error Band | ≤±0.5% FSO (Includes BFSL, Hysteresis and Repeatability by RSS) |
| Compensated Temperature Range | 70°F to 170°F (21°C to 77°C) |
| Operating Temperature Range | -40°F to 185°F (-40°C to 85°C) |
| Storage Temperature Range | -40°F to 250°F (-40°C to 120°C) |
| Long Term Stability (%FSO) | ≤±0.5% FSO per 6 months |
| Thermal Effect on Zero | ≤±2% FSO per 100°F Typical |
| Thermal Effect on Span | ≤±2% FSO per 100°F Typical |
Electrical characteristics
| Output Signal | 4-20 mA |
|---|---|
| Supply Voltage | 8-28 Vdc |
| Power Supply Regulation | <±.05% FSO per volt |
| Load Impedance | 926 Ohms maximum at 28 volts DC |
| Circuit Protection | Reverse polarity protected, CE marked |
| RFI / EMI | CE EMC compliant as per IEC EN 61326-1 and EN 61326-2-3 Annex BB |
| Voltage Spike Protection | Withstand 1000 volt spike per EN 61000-4-5 |
| Insulation Resistance | <5 nS |
| Response Time | <2 mSec for 10-90% of final value |
| Electrical Connection | Bendix PT02E-10-6P, mates PT06E-10-6S (SR) (BH option) |
Pin Outs |
Pin A+ Power / Signal Pin B- Power / Signal Pin CNo connection Pin DNo connection Pin EAC Ground Pin FNo connection ShellCase Ground |
Materials of Construction
|
Wetted Materials |
15-5 PH and 304L Stainless Steel (Inconel 718 optional) |
|---|---|
| Weights | 8 oz. nominal |
Mechanical characteristics
| Standard Pressure Port | 1/2" NPT (M) |
|---|---|
| Zero Effect from Installation |
<±0.10% at 25 to 50 ft lbs |
| Proof Pressure |
5x |
| Burst Pressure |
20x |
Options
PRESSURE RANGES
AH: 0-50 PSI
AM: 0-100 PSI
AN: 0-150 PSI
CA: 0-160 PSI
AP: 0-200 PSI
AQ: 0-250 PSI
AR: 0-300 PSI
AT: 0-400 PSI
AU: 0-500 PSI
AY: 0-1,000 PSI
ALTERNATE ELECTRICAL CONNECTIONS
BHWelded - 6 Pin bayonet shell size 10
ZEWelded - 4 Pin Hermetic,shell size 14S, (MIL-DTL-5015H)
ZUWelded- Direct Coupled Cable
PRESSURE CONNECTION
VQ3/4"-16 UNF (M) (Includes Std Nitrile / NBR "O" ring)
VRG 1/2" (M) (Includes Std Nitrile / NBR ED Seal according to DIN 3869)
Performance Options
DAIsolated Internal Shunt Cal at 80% Full Scale
DCExtended Compensated Temperature Range (Cold) -40°F to 170°F (-40°C to 77°C)
EASpecial Calibration Run
EHExtended Compensated Temperature Range (Hot) +70°F to 185°F (21°C to 85°C)
GA"O" Ring or ED Seal- VITON® / FKM material
GD"O" Ring - EPDM material (not available with "VR" option)
NHCustomer Specified Identification
PW1/8 DIN Digital Indicator
QKInconel 718 - for all wetted parts (minimum range is 0-150 PSI)
Drawings
P/N 51HMR-L00P
HART® 250 Ohm Loop Resistor
P/N 51HCNKIT01
Sada banankových konektorů
P/N 51HMRS204B
Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem
P/N 51HMUSB04A
HART® Modem w / USB, 4 ft.kabel & mini grabber konce
P/N 51HMUSB04B
Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory
P/N 51PS-EXPRES
Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)
