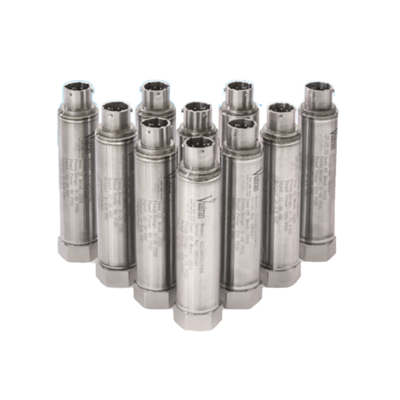

Model 422 Tlakový snímač
Model 422 je malý, ale výkonný a odolný snímač. Konstrukce elektroniky a křemíkových senzorů mají kombinovanou přesnost lepší než ± 0,08%.
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:
MODEL 422 PRESSURE TRANSMITTER
0-5 Vdc, 0-3 to 5000 psi; Designed for Overhead Junction Boxe
Model 422 is small in size, but packs a high-performance punch. The electronics and silicon sensor design have a combined accuracy of better than ±0.08%.Model 422 is a versatile high performance test and control sensor that offers a fast response time, noise immunity, and is CE compliant. Viatran takes pride in offering excellent customer support combined with a technically superior product. Variants of this model are found throughout the automotive and industrial industries.
Performance characteristics
| Full Scale Pressure Ranges | 0-3 thru 0-5000 PSI (0-0.2 to 0-345 bar), 0-15 PSIV (0-1.03 barV)* |
|---|---|
| Zero balance | ≤± 0.25% FSO |
| Non-Linearity (Best Fit Straight Line) | ≤±0.06% FSO standard, optional ±0.04% |
| Hysteresis & Repeatability | ≤±0.06% FSO standard |
| Full Scale Output | 5 Vdc≤ ± 0.25% FSO |
| Long Term Stability | ≤± 0.3% FSO per 6 months |
| Compensated Temperature* | 32°F to 170°F (0° to 77° C) |
| Operating Temperature Range | 32°F to 180°F (0°C to 82°C) |
| Storage Temperature | -40°F to 185°F (-40°C to 85°C) |
| Maximum Fluid Temperature | -40°F to 250°F (-40°C to 121°C) |
| Combined Thermal Effect (zero & span) | ≤±2% FSO per 100°F typical |
| * Modified specification for vacuum and compound ranges: | Compensated Temperature Range32°F to 170°F (0°C to 77°C) |
Electrical characteristics
| Supply Voltage | 9 to 30 Vdc (12 to 30 Vdc for DM option) |
|---|---|
| Power Supply Regulation | <±0.05% FSO per Volt Output Signal |
| Output Signal | 0-5 Vdc |
| Circuit Protection | Short circuit and reverse polarity protected |
| Voltage Spike Protection | Withstand 1000 volt spike per EN6100-4-5 |
| RFI/EMI Suppression | CE marked, EN 61326 |
| Insulation Resistance | <5nS conductance |
| Response Time | <1.5 millisecond |
| Electrical Connections | 6-pin bayonet (standard) |
| Pin Outs | Pin A+Power Pin B-Power Pin C+Signal Pin D-Signal Pin EAC ground (standard) Pin FNo connection |
| Connector Options | BP Micro change (M12) BN 4-pin bayonet ZU Cable gland |
Materials of Construction
| Wetted Parts | 316L stainless steel |
|---|---|
| Housing | 316 stainless steel |
| Weight | 4 oz nominal |
| Identificatios | Laser etched onto body |
Mechanical characteristics
| Pressure Connection | 1/8" NPT female |
|---|---|
| Proof Pressure |
3x range or 1,200 PSI (whichever is less) for 0-3 thru 0-500 PSI 3x range or 9,000 PSI (whichever is less) for 0-1,000 thru 5,000 PSI |
| Burst Pressure |
5x range or 2,400 PSI (whichever is less) for 0-3 thru 0-500 PSI 5x range or 10,000 PSI (whichever is less) for 0-1,000 thru 0-5,000 PSI |
| Pressure Cavity Volume | 1.5 mL |
| Mounting | May be supported by process piping |
Options
| DA | Isolated internal shunt calibration (6-pin connector required) |
|---|---|
| DC | Extended Compensated Temperature Range (Cold) -40°F to 170°F (-40°C to 77°C) |
| DE | Internal shunt calibration (6-pin connector required) |
| DG | Improved temperature performance |
| DH | Special range |
| DM | Modified FSO>5Vdc (Requires 12 to 30 Vdc Supply Voltage) |
| DN | Improved linearity ±0.04% FSO (not available with TU option) |
| Y() | Isolated shunt |
| DA | Customer specific identification |
| DC | Extended Compensated Temperature Range (Cold) -40°F to 170°F (-40°C to 77°C) |
| DG | Improved temp performance to 0.005% FSO per 1°F |
| DH | Special ranging |
| DK | Russia Intrinsic Safety and Non-Sparking |
| DM | Special shunt calibration setting |
| DN | Modified full scale output |
| DQ | Improved non-linearity |
| EA | Cleaning for oxygen service |
| EH | Special calibration run |
| NH | Extended Compensated Temperature Range (Hot) +70°F to 185°F (21°C to 85°C) |
| PW | 1/8 DIN digital indicator |
