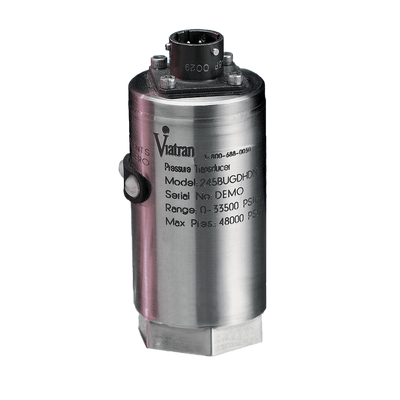

Model 345 tlakový snímač vysokého rozsahu
Vysokotlaký snímač Viatran Model 345 patří mezi naše nejpřesnější snímače tlaku pro průmyslové testovací a výzkumné aplikace při vyšších tlacích. K dispozici jsou vylepšené přesnosti a zlepšený výkon teploty.
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:
MODEL 345 PŘEVODNÍK TLAKU S VELKÝM ROZSAHEM
0-7500 až 100 000 psi, výstup 4-20 mA, přesnost 0,15 %.
Snímač tlaku aViatran model 345 High Range patří mezi naše nejpřesnější převodníky tlaku pro průmyslové testovací a výzkumné aplikace při vyšších tlacích. K dispozici jsou vylepšené přesnosti a také lepší teplotní parametry.
Výkonnostní charakteristiky
| Rozsahy plného rozsahu tlaku | 7500,10K, 15K, 20K, 25K, 30K, 50K, 60K, 75K, 100K PSIA or PSIG |
|---|---|
| Nelinearita (nejlepší přímka) | ≤±0.1% FSO (≤±0.25% FSO for 100K PSI) |
| Opakovatelnost | ≤±0.03% FSO |
| Hystereze | ≤±0.06% FSO |
| Výstup v plném rozsahu (FSO) | 16 mA at 70°F (21°C) |
| Dlouhodobá stabilita | ≤±0,2 % FSO za 6 měsíců |
| Kompenzovaný teplotní rozsah | 70°F to 170°F (21°C to 76°C) |
| Teplotní rozsah procesního média | -40°F to 250°F (-40°C to 121°) |
| Rozsah okolní provozní teploty | -40°F to 185°F (-40°C to 85°) |
| Teplotní limity pro skladování | -40°F to 250°F (-40°C to 121°C) |
| Vliv teploty na nulu | ≤±0,01% FSO na 1°F - viz možnosti |
| Vliv teploty na rozpětí | ≤±0,01% FSO na 1°F - viz možnosti |
Elektrické charakteristiky
| Napájení | 9,5 až 40 Vdc |
|---|---|
| Power Supply Regulation | ≤±0.01% FSO per volt change over the supply voltage reange |
| Output Signal | 4 to 20 mA |
| Load Resistance | 1500 Ohms max at 40 Vdc |
| Zero Adjustment | ± 10% FSO min |
| Span Adjustment | ± 10% FSO min |
| Calibration Signal | 80% of FSPR, by shorting pins |
| Calibration Signal Accuracy | ≤±0.1% of the stated value |
| Circuit Protection | Input polarity may be reversed. Output may be short-circuited indefinitelyOver voltage protection to 1000 volts for ≤1 mSec |
| Insulation Resistance | ≥ 200 MegOhms to case ground |
| Response Time | ≤ 4.0 mSec |
| Electrical Connection | Bendix PT02E-10-6P, mates PT06E-10-6S (SR) |
| Pin Outs |
Pin A+ Power / Signal
Pin B- Power / Signal
Pin CCalibrate
Pin DCalibrate
Pin ENo Connection
Pin FNo Connection
|
Materials of Construction
| Wetted Parts | 5K to 15K PSI (500 to 1000 bar) 15-5 PH Stainless Steel 20K to 100K PSI (1400 to 6900 bar) PH 13-8 MO SST |
|---|---|
| Housing | 304 SS with an Aluminum alloy, black zinc-cobalt plated electrical connector |
| Weight | 15 oz (425 g) |
| Identificatios | Laser etched onto body |
Mechanical characteristics
| Pressure Connection | 7.5K to 15K PSI (500 to 1000 bar)1/4" - 18 NPT female 20K to 50K PSI (1400 to 3500 bar)1/4" F250-C high pressure tube 60K to 100K PSI (4000 to 6900 bar)5/16" F312-C high pressure tube |
|---|---|
| Proof Pressure | 7.5K to 15K PSI (500 to 1000 bar)1.5 times range or 20K PSI (1400 bar) max 20K to 100K PSI (1400 to 6900 bar)1.2 times range or 100K PSI (6900 bar) max |
| Burst Pressure |
7.5K to 20K PSI (500 to 1400 bar)3 times range or 40K PSI (2800 bar) max 25K to 100K PSI (1700 to 6900 bar)1.5 times range or 125K PSI (8600 bar) max |
| Pressure Cavity Volume | 7.5K to 15K PSI (500 to 1000 bar)0.32 cubic in (5.2 ml) 10K to 100K PSI (1400 to 6900 bar)0.10 cubic in (1.6 ml) |
| Mounting | May be supported by process piping |
Options
| BG | DIN 43650 |
|---|---|
| BL | WK6-32S |
| BN | (K)PTIH-8-4P |
| BQ | (K)PT02H-10-6P |
| BR | CF3102E-14S-6P |
| ZU | Direct Cable (175°F max temperature) (79°C) |
| Y() | Isolated shunt |
| DG | Improved temp performance to 0.005% FSO per 1°F |
| DH | Special ranging |
| DK | Russia Intrinsic Safety and Non-Sparking |
| DM | Special shunt calibration setting |
| DN | Modified full scale output |
| DQ | Improved non-linearity |
| EA | Cleaning for oxygen service |
| NH | Extended Compensated Temperature Range (Hot) +70°F to 185°F (21°C to 85°C) |
| PW | 1/8 DIN digital indicator |
Výkres
