PT 415D (NaK)
Snímač tlaku PT415D je ideální volbou pro potravinářská a lékařské aplikace, která vyžadují vysokou přesnost, a jednoduchou údržbu. Jedná se o omyvatelný snímač s izolovanou kabeláží typu 1/2-14 NPT nebo volitelný 6-pinový hermeticky izolovaný konektor bendix. Využívá speciální membránu Inconel 718 a tepelně-odolnou, bezrtuťovou náplň NaK s vysokou přesností 0,5% rozsahu s vynikající opakovatelností a spolehlivostí. Splňuje hygienické předpisy a požadavky FDA a USDA.

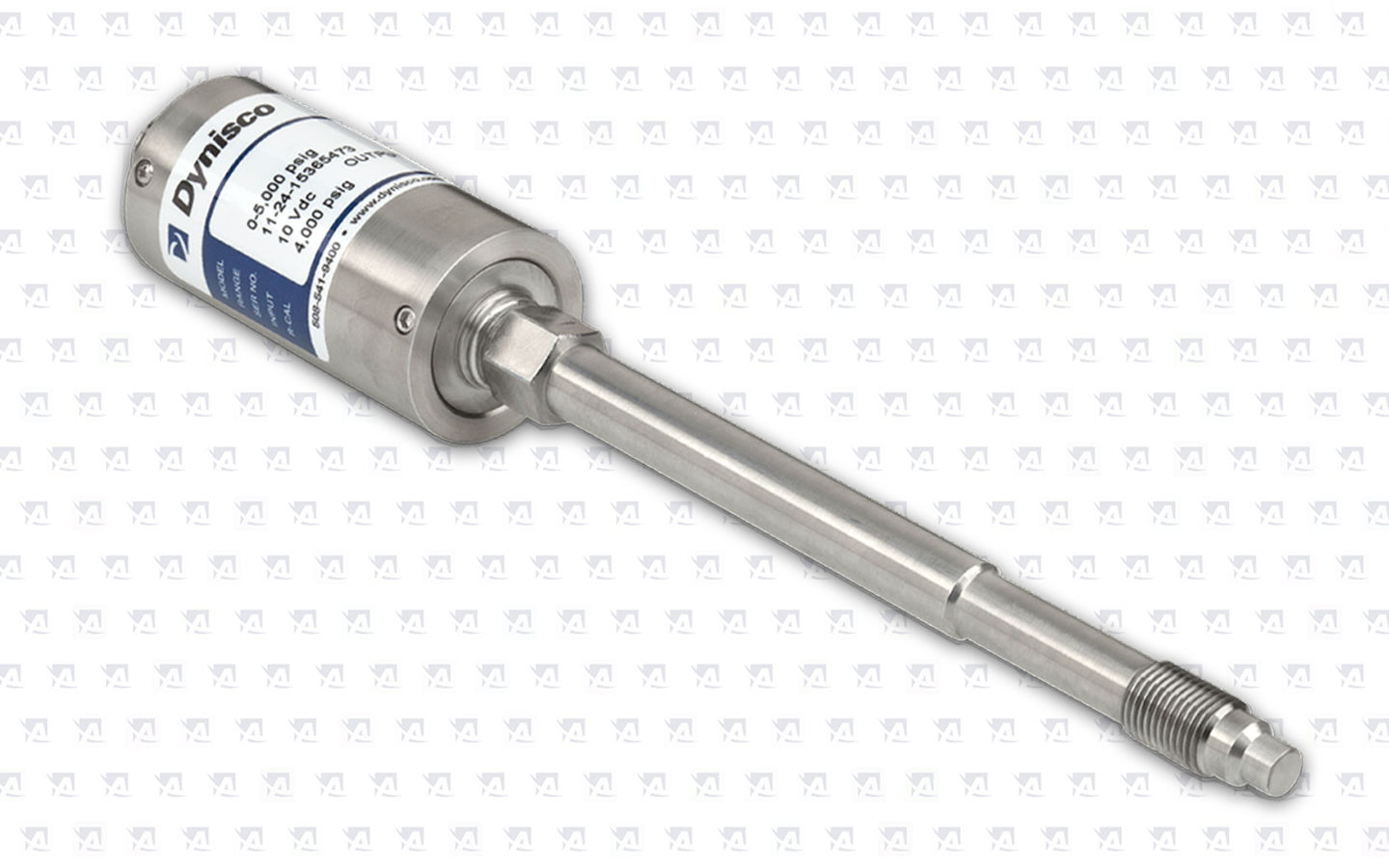

PT 415 D - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

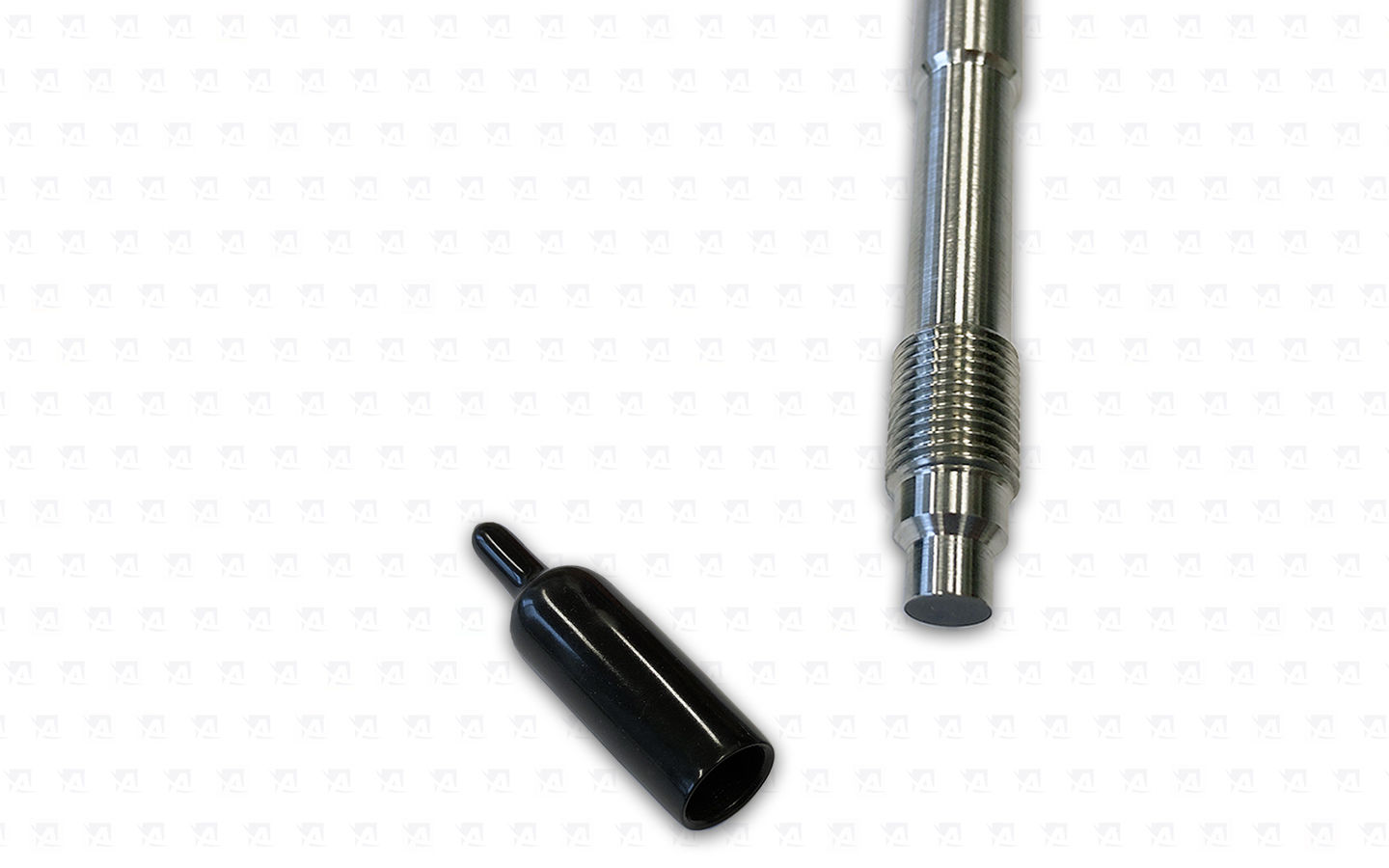

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.
Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače
Koncovka snímače a kompatibilní kabelový konektor
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
0 -1000 až 0 - 10 000 ps
|
|
|
Přesnost:
|
± 0,50% FSO, (Včetně linearity, opakovatelnosti a hystereze)
|
|
|
Přetižitelnost:
|
2 x FSO (plného rozsahu snímače)
|
|
| Opakovatelnost: | ± 0.2% FSO (plného rozsahu snímače) | |
| Membrána snímače: | 15 - 5 PH nerezová ocel, potažená Dymax® | |
| Připojení snímače: | 1/2"-20 UNF-2A nebo M18 x 1.5 | |
| Montážní moment: | 500 inch/lbs. maximum | |
| Konstukce snímače: | Snímač s pevnou tyčí (volitelná délka) |
TEPLOTNÍ CHARAKTERISTIKY
|
Max. teplota membrány:
|
400°C
|
|
|
Posun nuly (vlivem teploty):
|
maximum 27 psi/100°C
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Max. teplota těla snímače: | 121°C | |
| Posun nuly (vlivem teploty) | maximum ±0.02% full scale/°C | |
| Citlivost posunutí (vlivem teploty) |
±0.01% full scale/°C maximum 500, 750, 1,000 psi |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájení:
|
10 Vdc - 12 Vdc
|
|
|
Výstupní signál:
|
3.3 mV/V ±2%
|
|
|
Nastavení nuly:
|
±5% FSO
|
|
| Konektor: | 6 PIN konektor Bendix | |
| Izolační odpor: | 1000 megohms @ 50 Vdc | |
| Odporová kalibrace (R-Cal): | 80 % cel. rozsahu ± 0.50% celkového rozsahu |

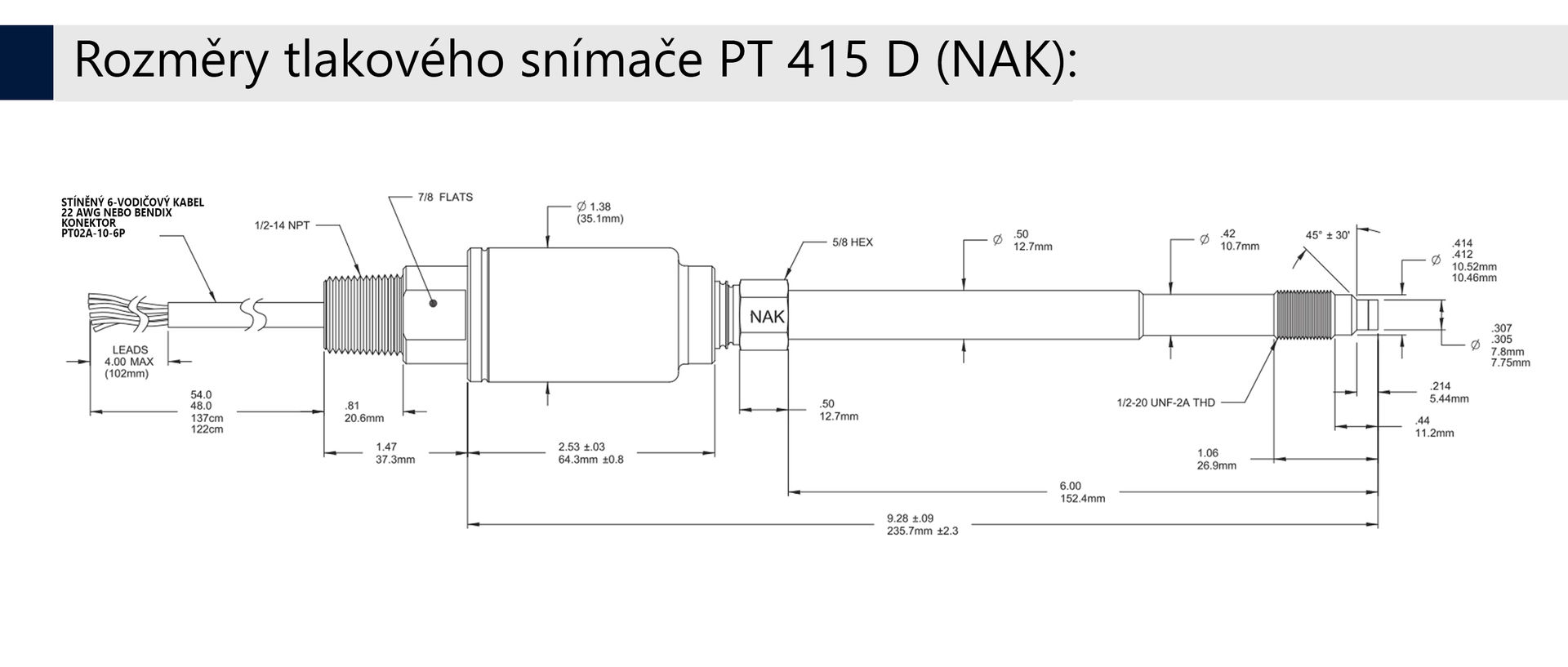

 Melt Pressure Sensor.jpg)

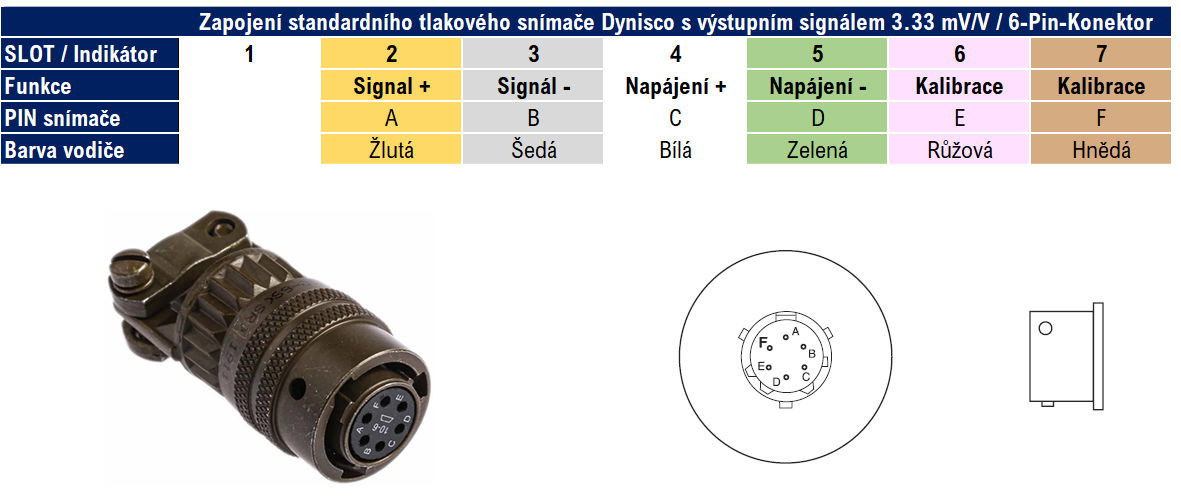

SCHÉMA ZAPOJENÍ:
 |
