MDA 420 | 422 | TDA 432

MDA 420 - Фиксированный стержневой датчик
MDA 422 — Датчик с гибким капилляром
TDA 432 - Датчик с гибким капилляром и датчиком температуры

Датчики давления серии MDA 42x оснащены специальным 6-контактным байонетным разъемом и точностью измерения лучше 0,50 % от общего диапазона измерений. Питание датчика 10-12 В постоянного тока. Мембрана изготовлена ​​из материала 15-5 PH и покрыта слоем DyMAX.

Выходной сигнал 3,33 мВ/В

Точность лучше 0,50%

Электропитание 10-12 В постоянного тока

6-контактный разъем

Простая калибровка

CE EAC GOST ISO9001 RoHS2

PT 420 | 422 | TPT 432

PT 420A - Snímač s pevnou tyčí
PT 422A - Snímač s flexibilní kapilárou
TPT 432A - Snímač s flexibilní kapilárou a teplotním snímačem

Snímače s vysokou přesností ±0,50% ve volitelném provedení. Napájení pomocí 10-12 V dc. Membrána vyrobena z materiálu 15-5 PH a povlakována vrstvou DyMAX. Délku pevné tyče je možné vyrobit a upravit na požadovanou míru. 8-Pinový závitový konektor.

Výstupní signál 3,33 mV/V

Přesnost lepší než 0,50%

Napájení 10-12 Vdc

Jednotky - PSI

8 Pin konektor

Shunt kalibrace

MDT 420 | 422 | TDT 432

MDT 420 - Snímač s pevnou tyčí.
MDT 422 - Snímač s flexibilní kapilárou.
TDT 432 - Snímač s flexibilní kapilárou a teplotním snímačem.



Snímač s integrovaným zesilovačem (převodníkem signálu). Přesnost snímání lepší než 0,50% rozsahu. Napájení pomocí 10-36 Vdc. Membrána vyrobena z materiálu 15-5 PH a povlakována vrstvou DyMAX®. Délku pevné tyče je možné vyrobit a upravit na požadovanou míru.

Výstupní signál dle konfigurace

Přesnost lepší než 0,50%

Napájení 10 -36 V dc

6 Pin konektor

Kalibrace R-Cal

MDA 460 | 462 | TDA 463

MDA 460 - Фиксированный стержневой датчик.
MDA 462 - Сенсор с гибким капилляром.
TDA 463 - Датчик с гибким капилляром и датчиком температуры.

Датчики этой серии 46x отличаются 6-контактным байонетным разъемом и точностью измерения ± 1,0 % от всего диапазона давления. Источник питания 10-12 В постоянного тока. Мембрана изготовлена ​​из материала 15-5 PH и покрыта слоем DyMAX.

Выходной сигнал 3,33 мВ/В

Точность лучше 1,0%

Электропитание 10-12 В постоянного тока

6-контактный разъем

Калибровка шунта

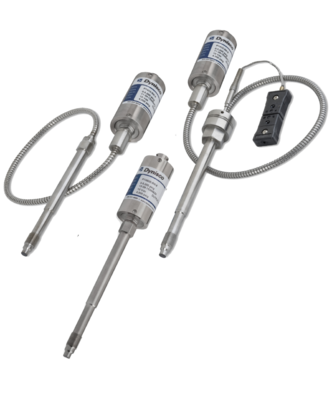

PT 460 | 462 |TPT 463

PT 460F - Snímač s pevnou tyčí
PT 462F - Snímač s pružnou kapilárou
TPT 463F - Snímač s pružnou kapilárou a teplotním snímačem

Snímače s vysokou přesností ±1.0% ve volitelném provedení. Napájení pomocí 10-12 V dc. Membrána vyrobena z materiálu 15-5 PH a povlakována vrstvou DyMAX. Délku pevné tyče je možné vyrobit a upravit na požadovanou míru. 6-Pinový bajonetový konektor.

Výstupní signál 3,33 mV/V

Přesnost lepší než 1,0%

Napájení 10-12 Vdc

Jednotky - PSI

6 Pin konektor

Shunt kalibrace

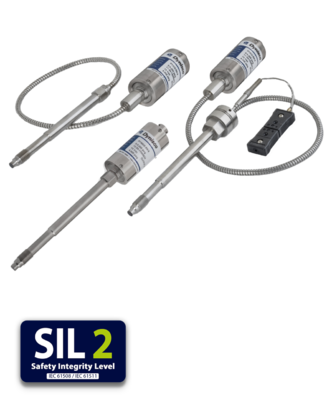

MDT 460 | 462 | TDT 463

MDT 460 - Snímač s pevnou tyčí.
MDT 462 - Snímač s flexibilní kapilárou.
TDT 463 - Snímač s flexibilní kapilárou a teplotním snímačem.



Snímač s integrovaným zesilovačem (převodníkem signálu). Přesnost snímání lepší než 1,00% rozsahu. Napájení pomocí 10-36 Vdc. Membrána vyrobena z materiálu 15-5 PH a povlakována vrstvou DyMAX®. Délku pevné tyče je možné vyrobit a upravit na požadovanou míru.

Výstupní signál dle konfigurace

Přesnost lepší než 1,00%

Napájení 10 -36 V dc

6 Pin konektor

Kalibrace R-Cal

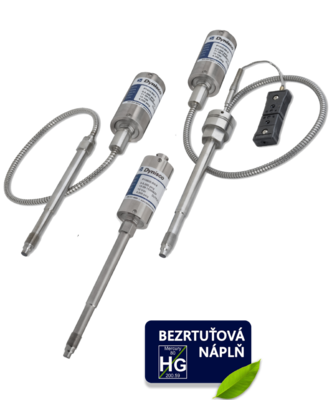

MDA 410 | 412 | TDA 412 (NaK)

MDA 410 - Фиксированный стержневой датчик.
MDA 412 - Сенсор с гибким капилляром.
TDA 412 - Датчик с гибким капилляром и датчиком температуры.



Без ртутного датчика с питанием 10-12 В постоянного тока. Они соответствуют самым строгим условиям, контролируемым FDA — Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов и Министерством сельского хозяйства США. Мембрана из материала Inconel 718 с повышенной термостойкостью до 540°C.

от 0–35 бар до 0–700 бар

Датчик без ртути

Выходной сигнал 3,33 мВ/В

6-контактный разъем

Точность лучше 0,50%

Использование до 540°C

Цифровая калибровка

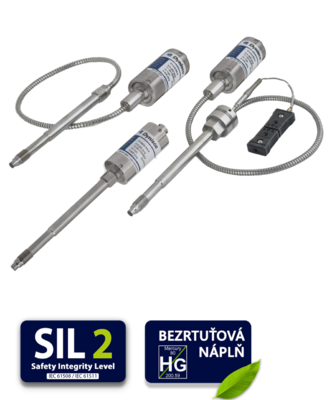

PT 410 | PT412 | TPT412 (NaK)

PT 410 - Snímač s pevnou tyčí
PT 412 - Snímač s flexibilní kapilárou
TPT 412 - Snímač s pružnou kapilárou a teplotním snímačem


Řady PT 41x představuje snímače s ±0,50% přesností, který je ideální pro potravinářské nebo lékařské aplikace. Jeho alternativní náplň je (NaK), které nahrazuje rtuť.

Přesnost snímání ± 0,50%

Použitelnost až do 538°C

Náplň NaK

Membrána Inconel

3,33 mV/V výstupní signál

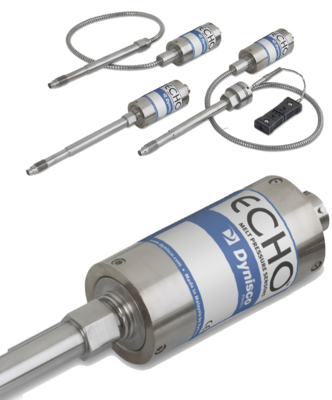

Řada ECHO

Snímače ECHO představují nízko nákladové řešení pro běžné aplikace.


Napájení dle konfigurace stejně jako výstupní signál (mV/V - mA - Vdc). Membrána vyrobena z materiálu 17-4 PH SST.

Signál dle konfigurace

6 Pin konektor

±0,50% přesnost snímání

Shunt kalibrace

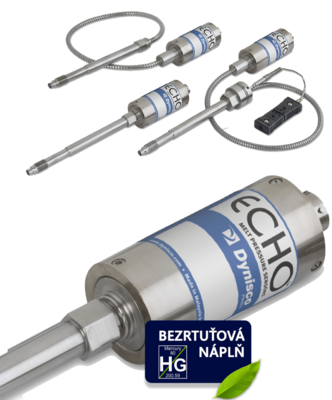

Řada ECHO (NaK)

Bezrtuťové provedení. Snímačů ECHO představují nízko nákladové řešení pro běžné aplikace.
Napájení dle konfigurace stejně jako výstupní signál (mV/V - mA - Vdc). Membrána vyrobena z materiálu 17-4 PH SST.



Signál dle konfigurace

6 Pin konektor

±0,50% přesnost snímání

Shunt kalibrace

Bezrtuťová náplň

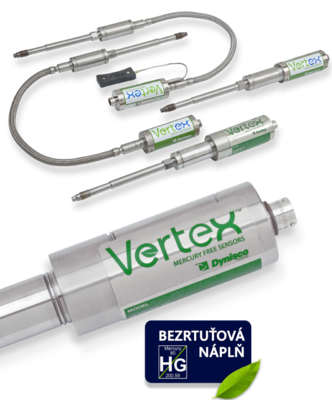

Řada Vertex

Vertex je přesnější než kterýkoli jiný senzor naplněný rtutí a je ideální pro průmyslové aplikace, které vyžadují nízký tlak.

Rychlejší odezva a nejpřesnější snímání tlaku díky nové konstrukci. Napájení dle výběru stejně jako výstupní signály (mV/V - mA - VDC). Extrémně odolná membrána vyrobena z Inconel 718 a povlakována vrstvou DyMax ® zaručuje velmi dlouhou životnost i v těch nejextrémnějších podmínkách.

Výstupní signál dle konfigurace

Bezrtuťový snímač

Zesílená membrána

Komunikace HART

6 Pin konektor

Přesnost lepší než 0,25%

R-Calibration

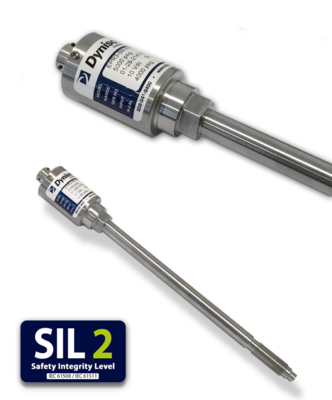

EPR3 Push Rod Sensors

Vysokoteplotní snímač tlaku taveniny EPR3 od společnosti Dynisco se nabízí jako alternativa k řadám PT420 a PT460. Konstrukce pevné tyče je vhodná pro aplikace, kde nemusí být použití plnícího media vhodné, jako jsou aplikace pro potravinářský a farmaceutický průmysl a výrobu fotografických filmů.

Model EPR3 je k dispozici v různých tlakových variantách.

Lepší než ± 0,5% přesnost

Konstrukce s pevnou tyčí

 Použitelné do 400°C

Svařovaná nerezová konstrukce

Interní kalibrace 80%
