Характеристики модельного ряда PT
Все датчики в этом модельном ряду можно конфигурировать. Дополнительные аксессуары предлагают более стойкую мембрану к абразивным, агрессивным материалам или без заполнения ртутью и многое другое.Свяжитесь с нами, будем рады помочь вам с настройкой..
В отличие от серии ПТ модели ТРТ оснащены датчиками температуры в виде термопары. Доступны термопары J, K, T, E или PT 100.
Выходной сигнал |
Питание датчика |
Диапазон давления |
Единицы |
Обычно 3,33 мВ/В |
10 - 12 VDC |
0 - 30 000 |
PSI |
PT 4656XL
PT 4656XL - Snímače tlaku taveniny pro vstřikovací aplikace
Modely PT4656XL jsou ideální pro měření tlaku taveniny v trysce nebo rozvodném kanálu vstřikovacích aplikací. Flexibilní kapilára sahá od svého pouzdra s elektronikou až po instalovanou špičku do taveniny stroje, což zaručuje bezkonkurenční pevnost a prodlouženou životnost snímače.
1" poloměr ohybu
Membrána Inconel 718
Převlečná matice pro snadnou instalaci
Přesnost snímání ± 0,5%
Použitelné do 400°C
Kalibrace nuly a rozsahu
Volitelný výstupní signál
PT 467 XL
Řada tlakových snímačů PT 467XL jsou ideální volbou pro aplikace s vysokou přesností a minimálním montážním prostorem. Modely PT 467XL disponují přesností ± 0,5 % rozsahu a exponovanou kapilárou o průměru 1,5 mm, což umožňuje ohyb v poloměru 1/16 palce. Snímače jsou dodávány s membránou Dymax®, která zabezpečuje zvýšení odolnosti proti opotřebení a tím delší životnost. Snímače s označením XL disponují chráničkou (flexibilní kapilárou) až po špičku snímače.
Výstupní signál 3.33 mV/V
Přesnost ±0.5% f.s.v.
Osvědčený design snímače
Konstrukce pro těžce přístupné prostory
0-500 až 0-30 000 psi
Vynikající tepelná stabilita
Kalibrace R-Cal 80 %
PT 4655XL
PT 4655XL - Snímače tlaku taveniny pro vstřikovací aplikace
Modely PT4655XL jsou ideální pro měření tlaku taveniny v trysce nebo rozvodném kanálu vstřikovacích aplikací. Flexibilní kapilára sahá od svého pouzdra s elektronikou až po instalovanou špičku do taveniny stroje, což zaručuje bezkonkurenční pevnost a prodlouženou životnost snímače.
1" poloměr ohybu
Membrána Inconel 718
Převlečná matice pro snadnou instalaci
Přesnost snímání ± 0,5%
Použitelné do 400°C
Kalibrace nuly a rozsahu
Volitelný výstupní signál
PT 4654XL
Modely PT4654 je ideální pro měření tlaku taveniny v trysce nebo rozvodném kanálu vstřikovacích aplikací.
Flexibilní kapilára sahá od svého pouzdra s elektronikou až po instalovanou špičku do taveniny stroje, což zaručuje bezkonkurenční pevnost a prodlouženou životnost snímače.
1" poloměr ohybu
Membrána Inconel 718
Převlečná matice pro snadnou instalaci
Přesnost snímání ± 0,5%
Použitelné do 400°C
Kalibrace nuly a rozsahu
Výstupní signál 4-20mA
EPR4 Push Rod Sensors
Řada EPR4 jsou snímače disponující ±0.5% přesností ideální pro potravinářské nebo lékařské aplikace vyžadující jednoduchou instalaci, opakovatelnost a spolehlivost. Technologie Push Rod design je vhodný především pro potravinářské nebo zdravotnické aplikace s možností plněných systémů. EPR4 poskytují průmyslový standardní v podobě zesíleného signálu 4-20 mA určený pro práci s DCS a PLC. Model EPR4 je k dispozici v různých tlakových variantách.
Nastavitelná spodní i horní hranice rozsahu
Snímač bez provozního média
Přesnost lepší než ± 0.5%
Potaženo vrstvou DyMaxTM
4-20 mA výstupní signál
Vnitřní kalibrace 80% R-Cal
PT199 Tlakový snímač
Tlakový snímač PT199 je určen k měření tlaku na turbínových systémech. Poskytuje informace o tlaku popřípadě teploty v plynových nebo palivových systémech jako jsou plynové turbíny pro regulaci průtoku plynu nebo paliva.
Přesnost ± 0,25%
Konstrukce z nerezové oceli
Nastavitelnost nuly a horního rozsahu
Výborná kompenzace teploty
Rozsahy 0-15 PSI až 0-15000 PSI
Pokročilý elektronický design
Vnitřní kalibrace
PT375 Tlakový převodník
Tlakový snímač Dynisco PT 375 je určen pro aplikace vyžadující tlakový port s nulovým objemem, rychlý čas odezvy a přísné standardy čistoty. Vysokotlaké těsnění kov-kov nabízí spolehlivé měření tlaku kalů, viskózních kapalin a dalších médií, které lze homogenizovat.
3 mV/V v plném rozsahu
Přesnost ± 0,50%
Rozsah 0-1000 až 0-30 000 PSI
Materiál membrány Iconel 718
Tlakový port s nulovým objemem
Splňuje normy pro očistu
Tlakové těsnění kov-kov
Interní kalibrace 80%
PT311JA Tlakový snímač
Omyvatelný tlakový snímač Dynisco PT311JA je určen pro aplikace vyžadující tlakový port s nulovým objemem. Zapuštěná membrána zlepšuje frekvenční odezvu. PT311JA má výstupní signál v plném rozsahu 3 mV/V a nabízí spolehlivé a přesné měření tlaku plynů, viskózních kapalin.
Čelní membrána
Přesnost ± 0,50%
Tlakový port s nulovým objemem
15 až 10 000 psi
Výstupní signál 3 mV/V
Vnitřní kalibrace
PT303 Tlakový snímač
Tlakový snímač PT303 Dynisco je určen pro aplikace všechny tlakové aplikace v prostředí s nebezpečím výbuchu. Díky vysokému výkonu a širokému rozsahu tlaků nabízí bezproblémový provoz a flexibilitu, aby vyhovovaly všem vašim požadavkům.
Přesnost ± 0,25%
Konstrukce z nerezové oceli
Výkonná a odolná konstrukce
Rozsahy 110 PSI až 750 PSI

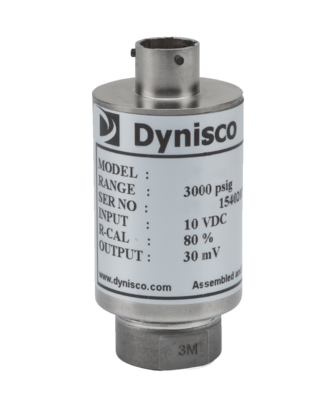

PT139 | PT139A
Tlakové snímače PT139 a PT139A Dynisco jsou určeny k měření hydraulického tlaku v extrémních podmínkách testování vozidel, stojanů a jiných hydraulických a pneumatických aplikacích. Tyto snímače odolávají cyklickému tlaku a poskytují vynikající výkon během náročných průmyslových podmínek.
Kompaktní a robustní design je ideální pro aplikace s omezeným prostorem. Celo svařovaná ocelová konstrukce je ideální pro náročné průmyslové aplikace. Díky utěsnění jsou ekologicky přátelské a zabraňují tak nežádoucí kontaminaci systému.
Výkon v plném rozsahu 3 mV/V
Přesnost lepší než ± 0,5%
Rozsah tlaků je od 0-15 PSI do 0-10 000 PSI
Tlakový a vakuová podpora
Rozšířený rozsah provozních teplot
Celo svařovaná nerezová konstrukce
Odolává silným nárazům a vibracím
Interní 80% kalibrace
Schválení CE
PT 467 E
Snímač s flexibilní a exponovanou kapilárou
Modely PT 467 byly navrženy pro aplikace, kde je montážní prostor extrémně omezený. Exponovaná část kapiláry umožňuje ohyb o malém poloměru 3 mm. Speciálně vyvinutá konstrukce špičky snímače usnadňuje instalaci snímače ve velmi stísněných a omezených prostorech, kde není možné instalovat standardní snímač s pevnou tyčí nebo flexibilní kapilárou.
Výstupní signál 3,33 mV/V
Přesnost lepší než 1,0%
Napájení 10-12 Vdc
Jednotky - PSI
6 Pin konektor
Shunt kalibrace

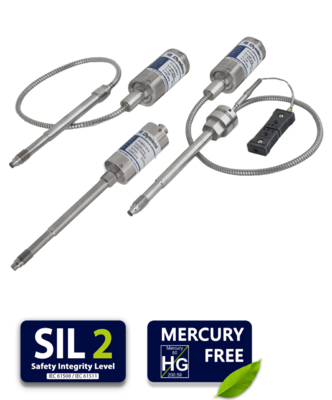

PT 418 | PT419 | TPT419 (Oil)
PT418 - Snímač s pevnou tyčí
PT419 - Snímač s flexibilní kapilárou
TPT419 - Snímač s flexibilní kapilárou a teplotním snímačem
Model PT418 | PT419 | TPT419 používá jako náplň minerální olej, který splňuje požadavky FDA a USDA a současně umožňuje přesné snímání tlaku v procesech, kde není možné použít rtuťové náplně. Tyto modely jsou ideální pro lékařské a potravinářské nebo obalové aplikace.
Výstupní signál 3,33 mV/V
Přesnost lepší než 0,50%
Alternativní nálpň (olej)
0-1000 až 0-10 000 psi
Materiál naplnění splňuje požadavky FDA a USDA
Napájení 10-12 Vdc
Jednotky - PSI
8 Pin konektor
Shunt kalibrace
