Tlakový snímač taveniny - řada PT420 | PT422 | TPT432

PT 420 | 422 | TPT 432

Řada snímačů řady PT420 je snímač přesností ±0,50% jenž, je ideální pro snímání tlaku taveniny, která vyžaduje vysokou přesnost, jednoduchou instalaci, opakovatelnost a spolehlivost. Snímače PT420 poskytují  výstupní signál 3,33 mV/V, který je navržen pro práci s většinou tlakových indikátorů. PT420 je vybaven 8-pinovým konektorem Bendix. K dispozici jsou i volitelné termočlánky nebo RTD konfigurace pro snímání teploty taveniny a tlaku v jednom bodě. PT420 je opatřen závitem UNF 1/2-20 pro montáž do standardních montážních otvorů a může být dodán s řadou dalších elektrických připojení.

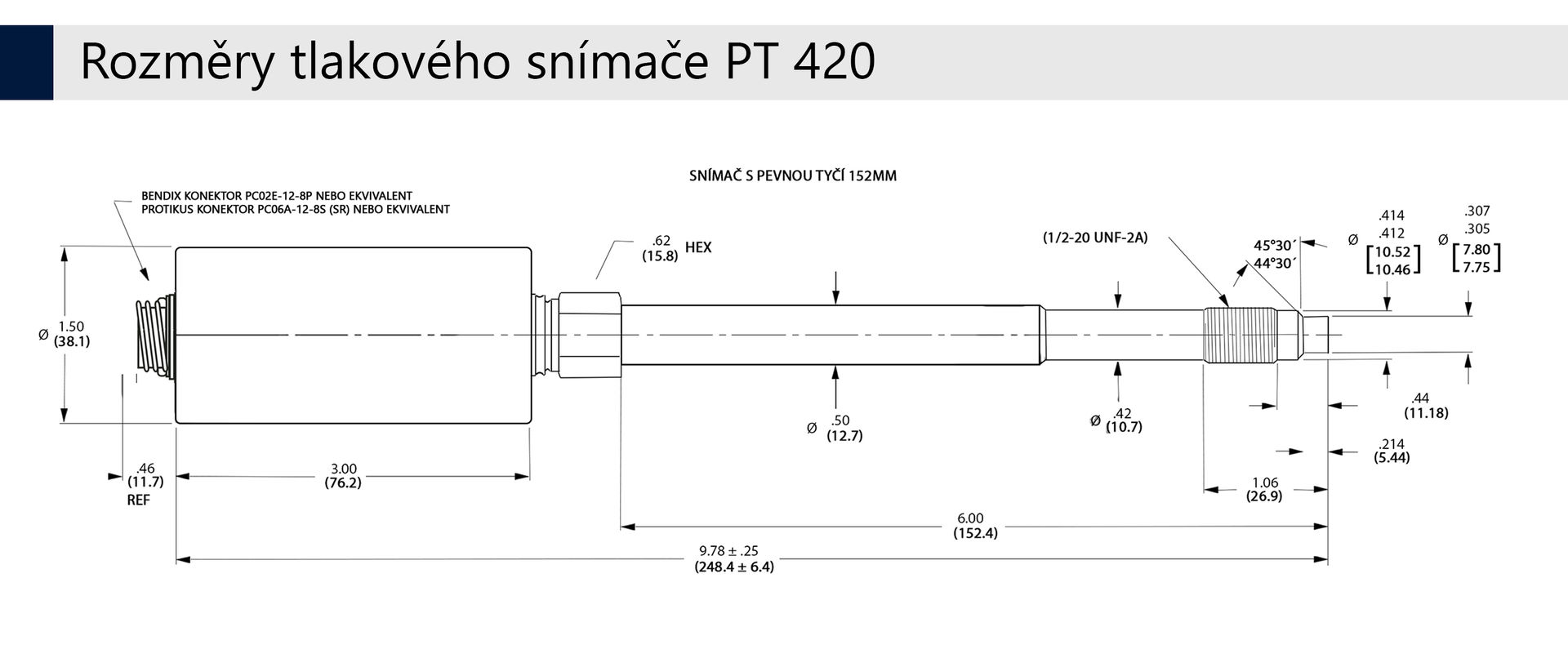

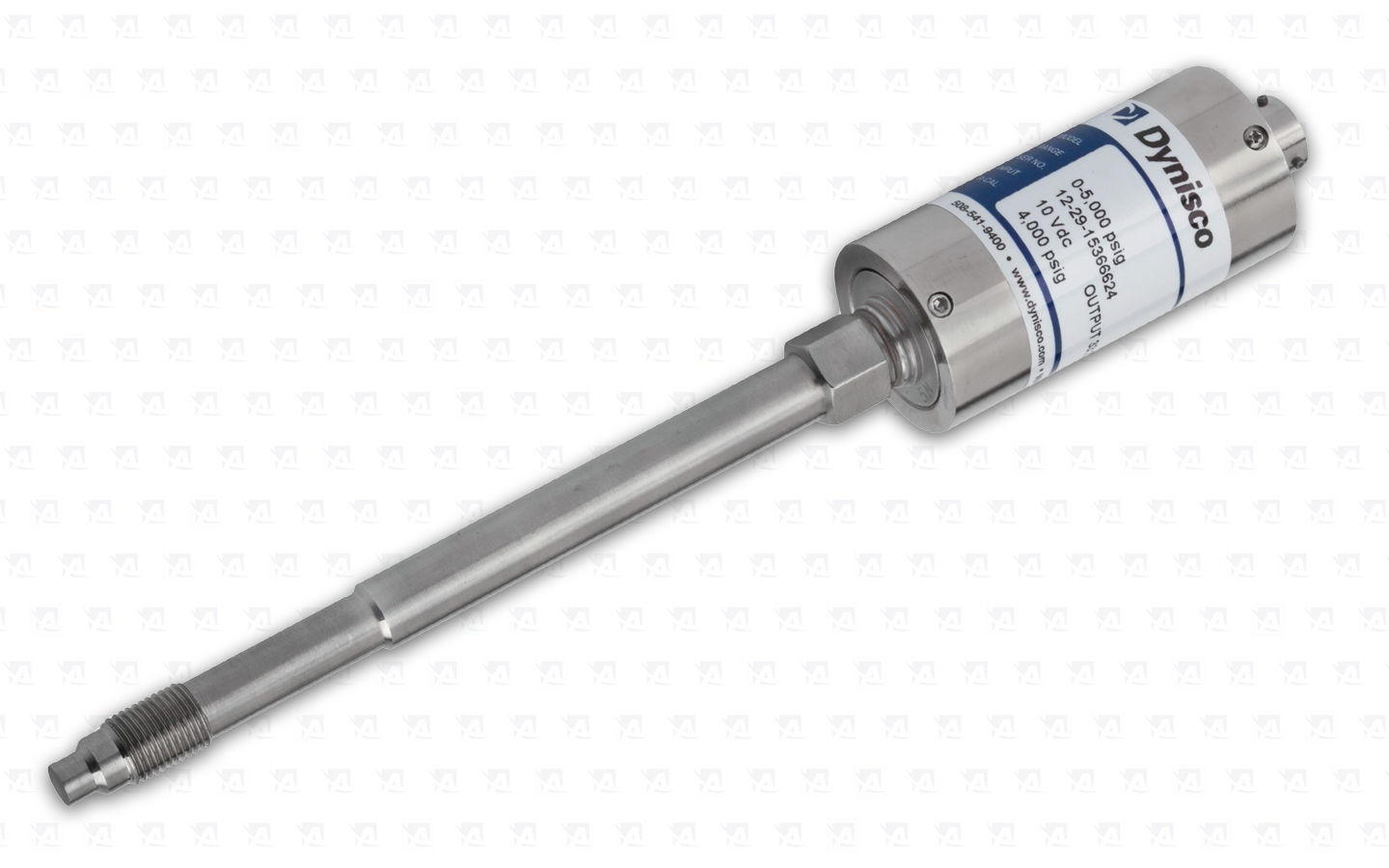

PT 420 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

PT 420 - Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

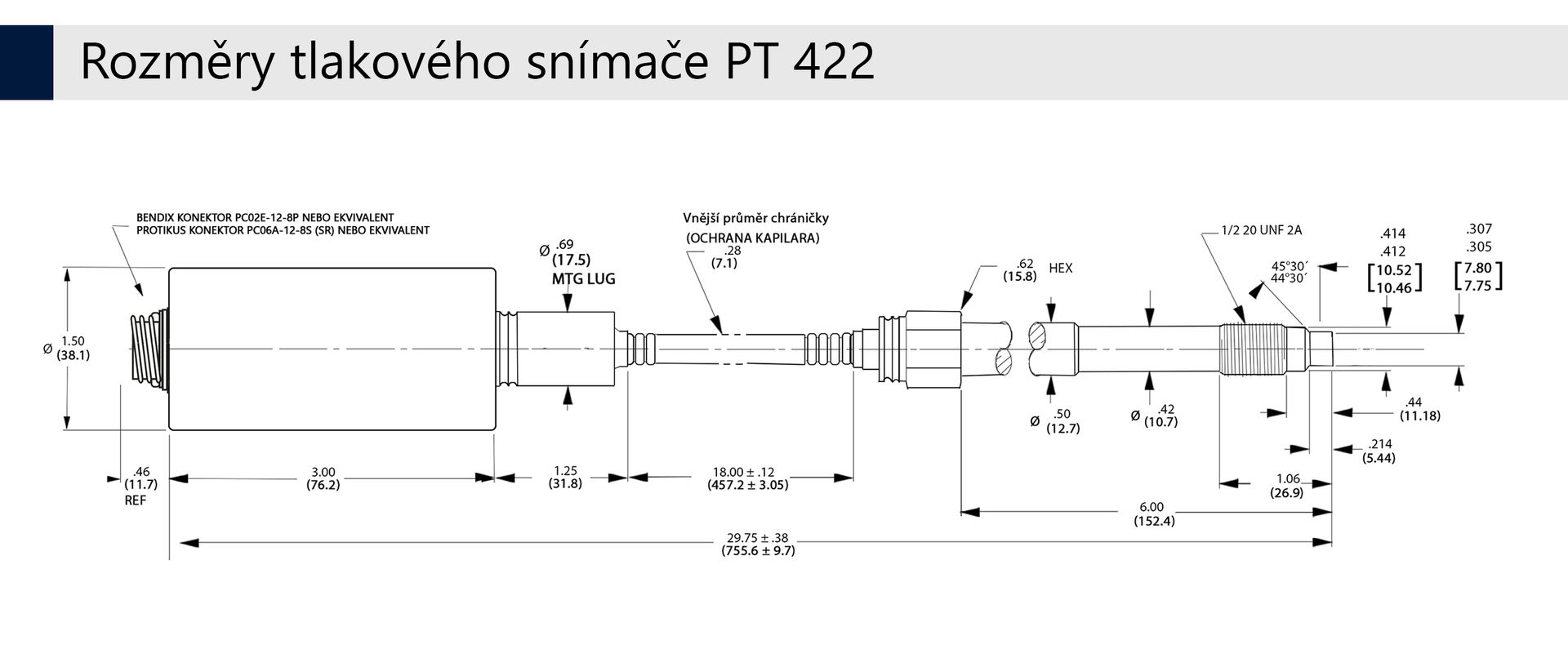

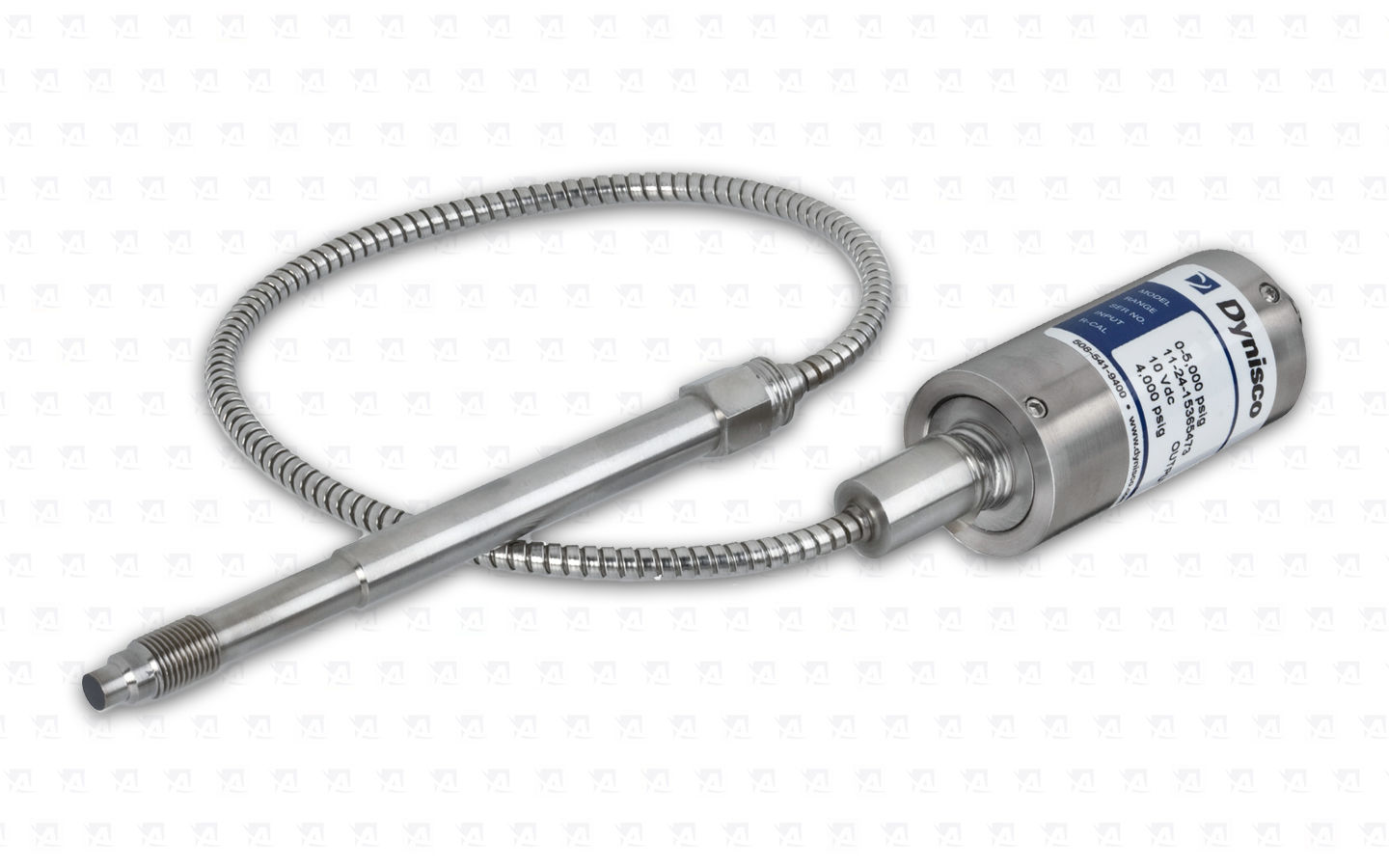

PT 422 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

PT 422 - Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

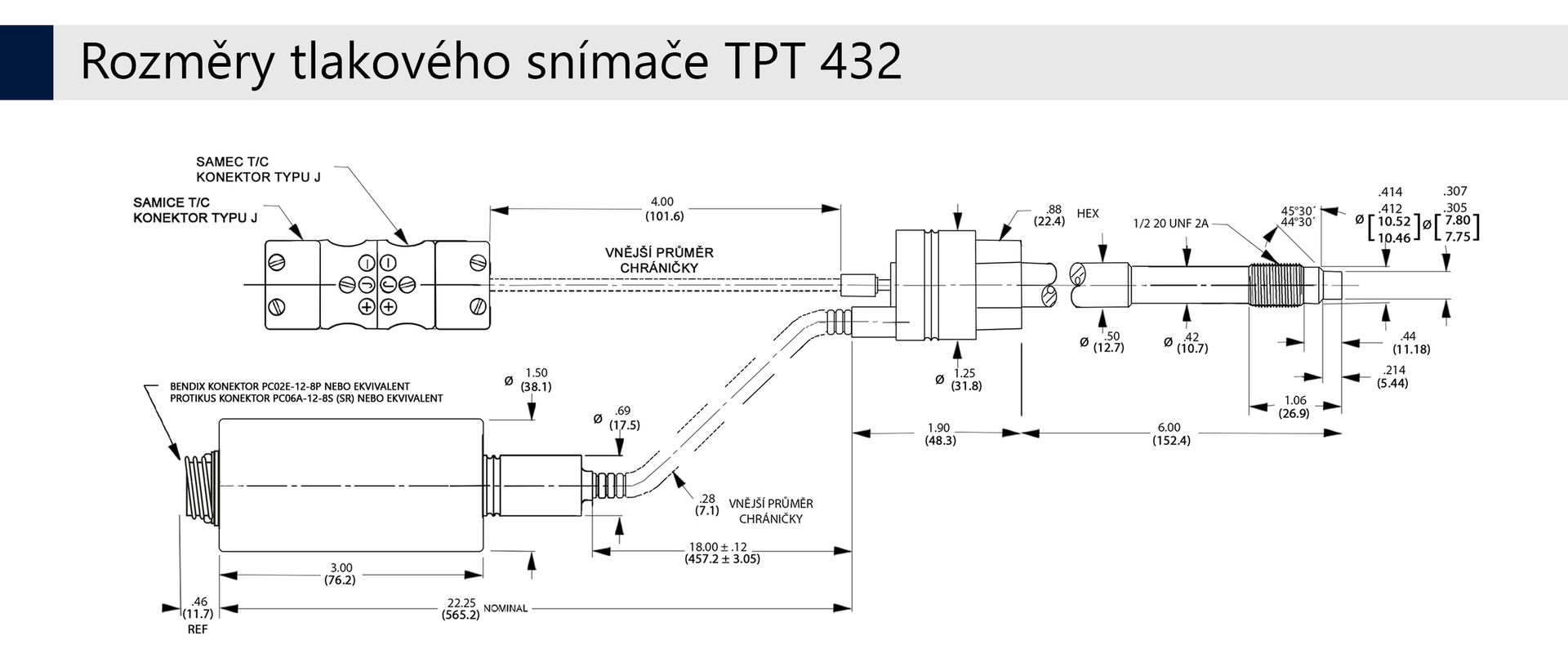

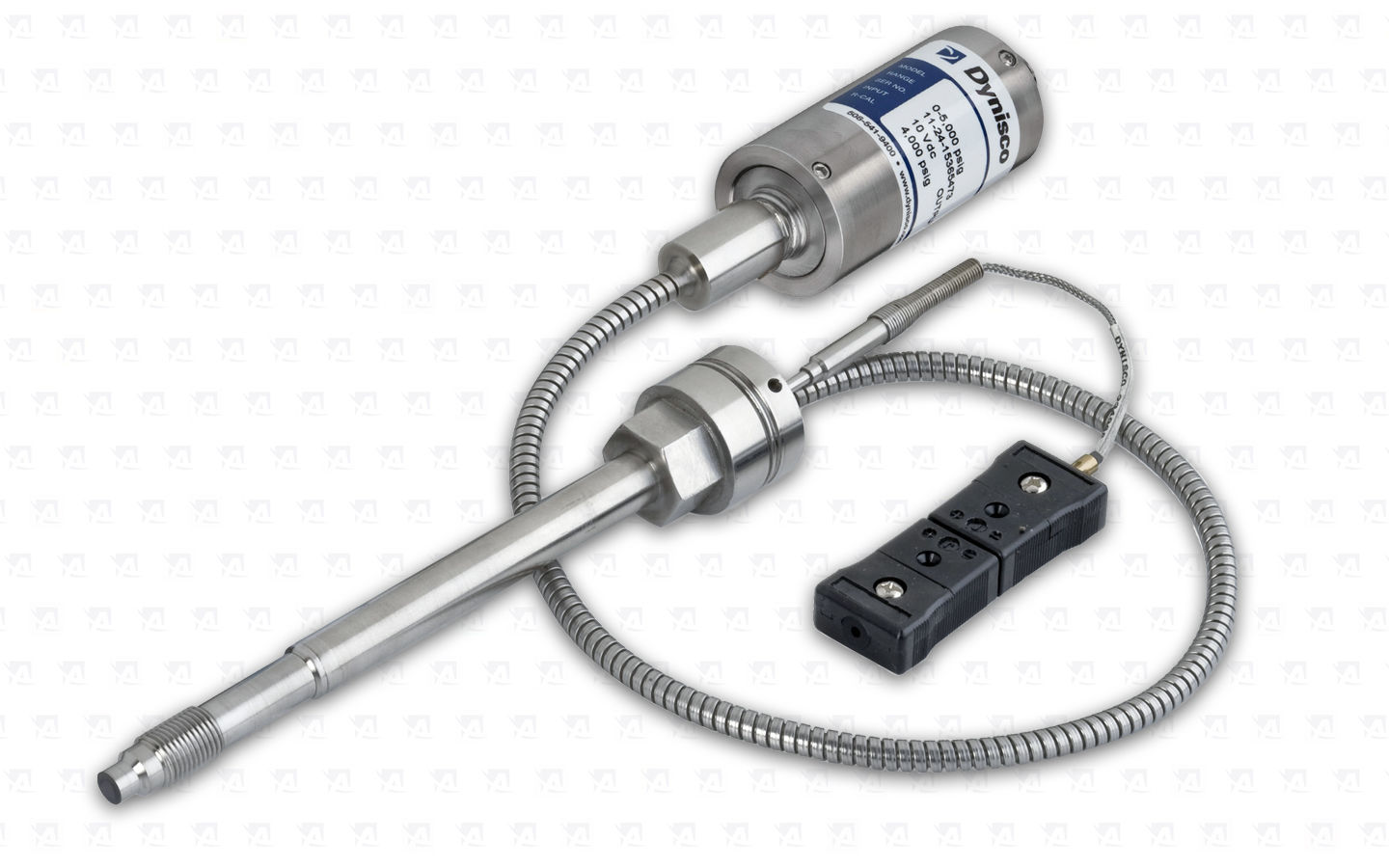

PT 432 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

PT 432 - Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

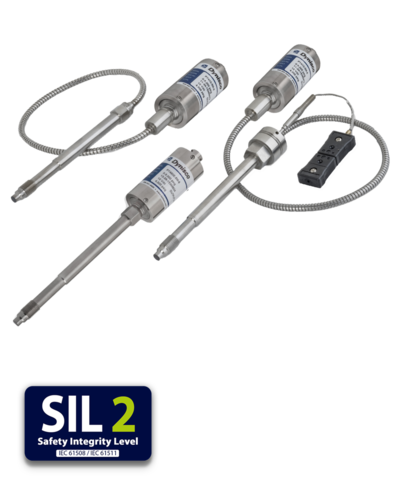

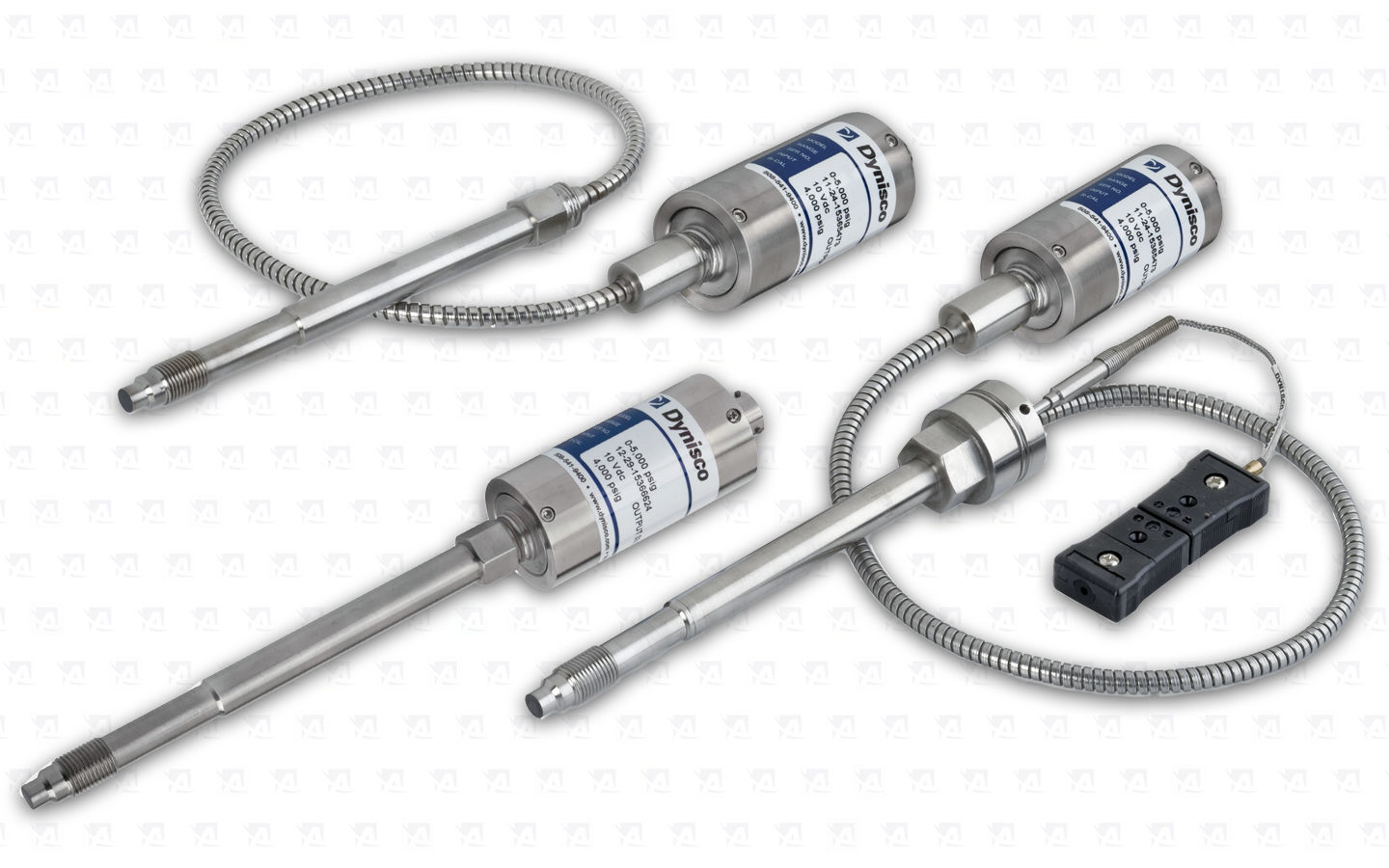

Sada snímačů taveniny PT 420

Sada snímačů taveniny PT 420

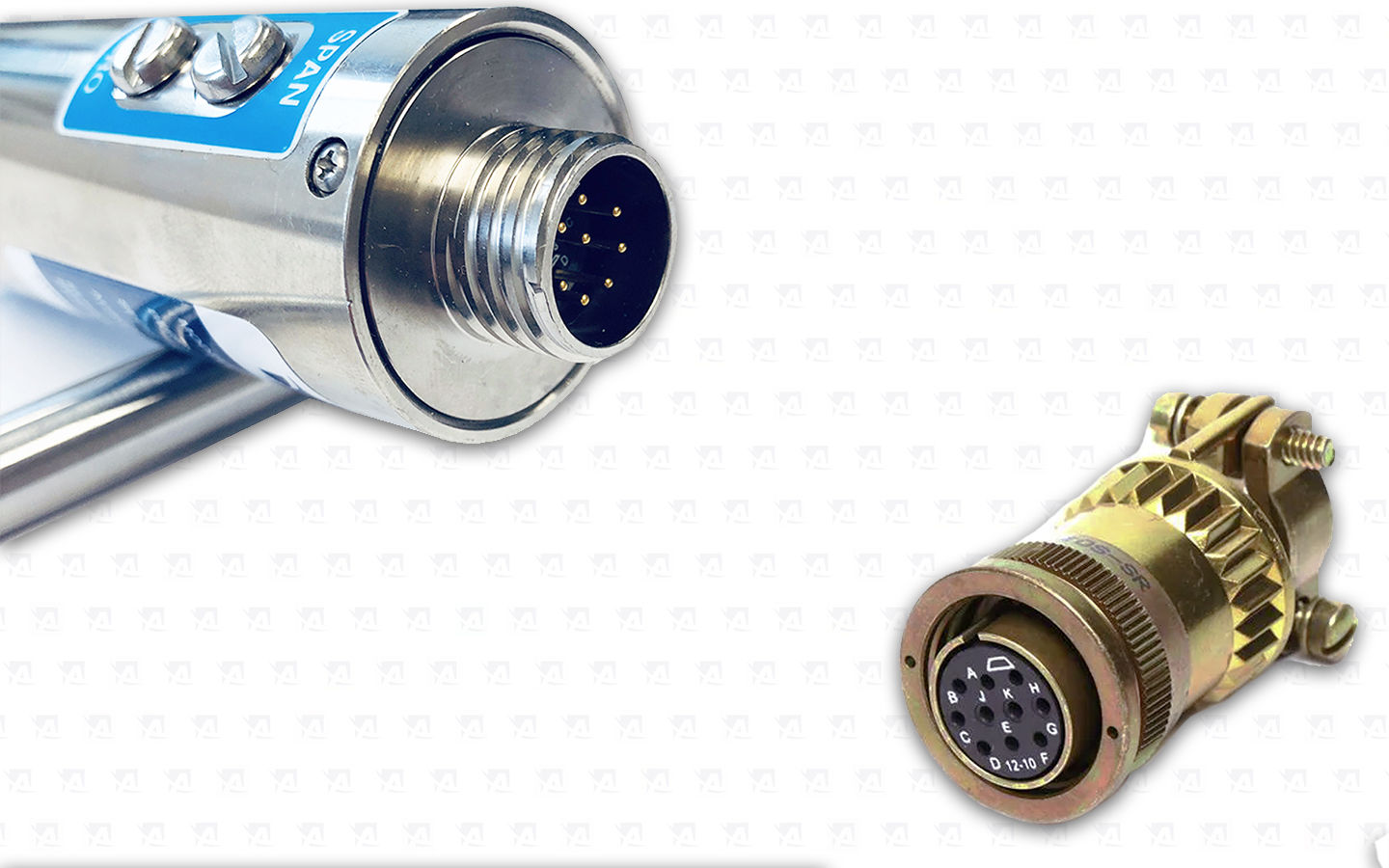

Koncovka snímače a kompatibilní kabelový konektor

Koncovka snímače a kompatibilní kabelový konektor

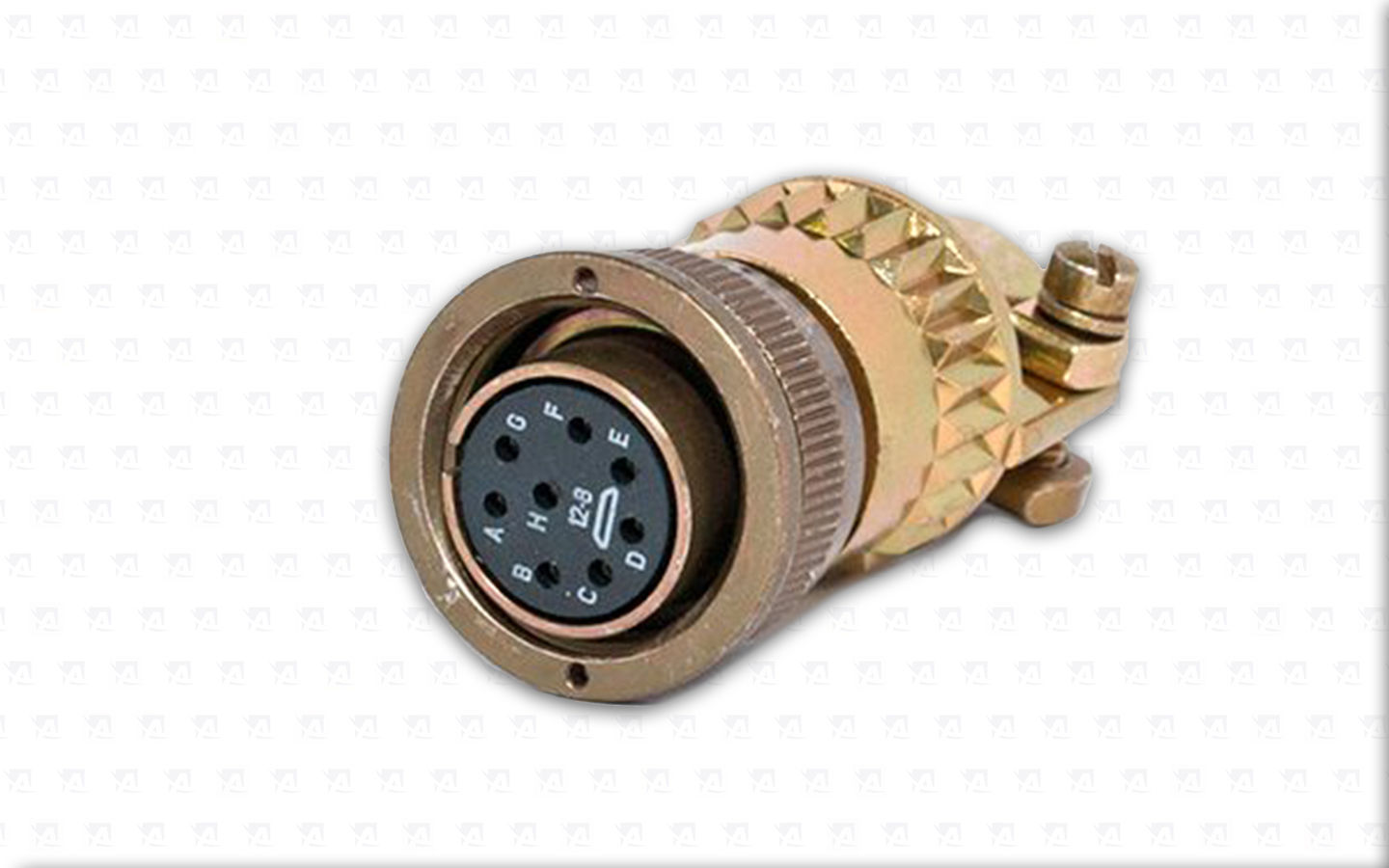

Detail - Šroubovací kabelový konektor Amphenol 8-PIN

Detail - Šroubovací kabelový konektor Amphenol 8-PIN

VÝKONOSTNÍ CHARAKTERISTIKY

Tlakový rozsah:
0 - 30 000 psi
Přesnost:
± 0,25% FSO, (Včetně linearity, opakovatelnosti a hystereze)
± 0.5% FSO pro 500, 750, 1,000 psi rozsahy
Přetižitelnost:
2 X FSO nebo 35 000 psi,  platí nižší hodnota
  Opakovatelnost: ± 0.1% FSO
± 0.2% FSO pro 500, 750, 1,000 psi rozsahy
  Membrána snímače: Povrstvení Dymax® 15-5 PH SST
  Připojení snímače: 1/2"-20 UNF-2A nebo M18 x 1.5
  Montážní moment: 500 inch/lbs. maximum
  Konstukce snímače: Snímač s pevnou tyčí (volitelná délka)

TEPLOTNÍ CHARAKTERISTIKY

Max. teplota membrány:
540°C
Posun nuly (vlivem teploty):
27 psi/100°C
-------------------------------------------
------------------------------------------------------------------
  Max. teplota těla snímače: 121°C
  Posun nuly (vlivem teploty) ± 0.02% FS/°C max
  Citlivost posunutí (vlivem teploty) ± 0.01% FS/°C max

ELEKTRICKÉ CHARAKTERISTIKY


Napájení:
10 Vdc - 12 Vdc
Výstupní signál:
 3.33 mV/V ± 2.0%
Nastavení nuly:
± 10% FSO
  Konektor: 6 PIN konektor Bendix
  Izolační odpor: 1000 megohms @ 50 Vdc
  Odporová kalibrace (R-Cal): 80 % cel. rozsahu ± 0.50% celkového rozsahu

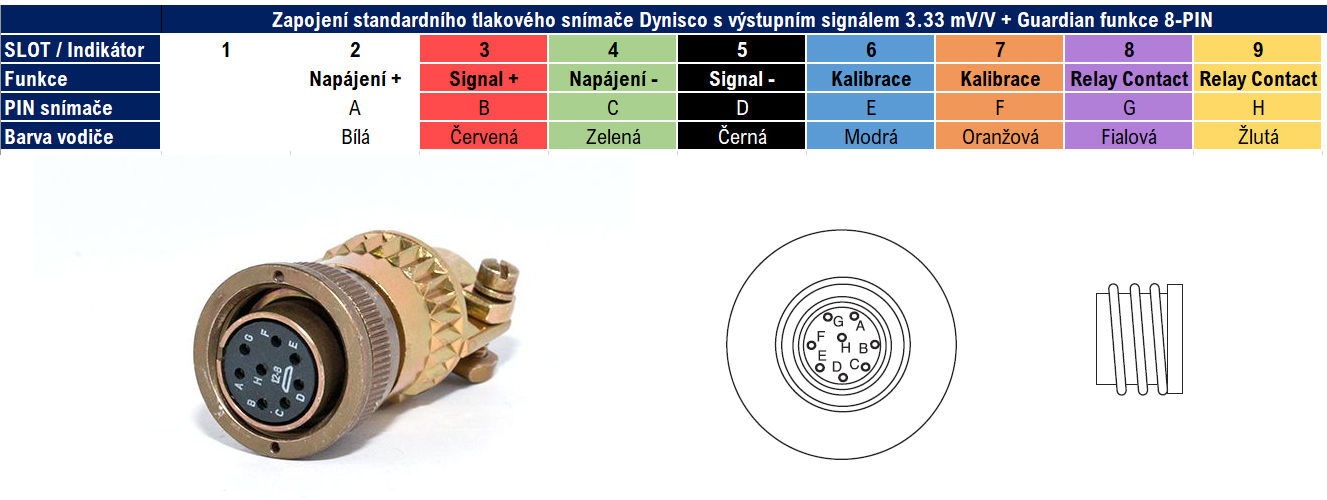

SCHÉMA ZAPOJENÍ:
