PT 4194 (Oil) 4-20mA
Snímače PT4194 poskytují průmyslový standard 4-20 mA zesílený signál navržený pro práci s DCS a PLC. Jedná se o snímač s ±0,5% přesností ideální pro potravinářský nebo farmaceutický průmysl vyžadující jednoduchou instalaci, opakovatelnost a spolehlivost. Jeho náplň tvoří minerální olej, který splňuje požadavky FDA 21 CFR 178.3620, 21 CFR 172.878 a 21 CFR 573.680.
PT4194 je vybaven novou funkcí automatické kalibrace nulové hodnoty. Auto-Zero poskytuje uživateli možnost nainstalovat snímač hned po vybalení z krabice a pouhým stisknutím tlačítka provést kalibraci. K dispozici jsou i kombinované konstrukce s teplotním termočlánkem nebo RTD . PT4194 je dodávan s montážním závitem 1/2-20 UNF pro jednoduchou a snadnou instalaci pro standardní montážní otvory.

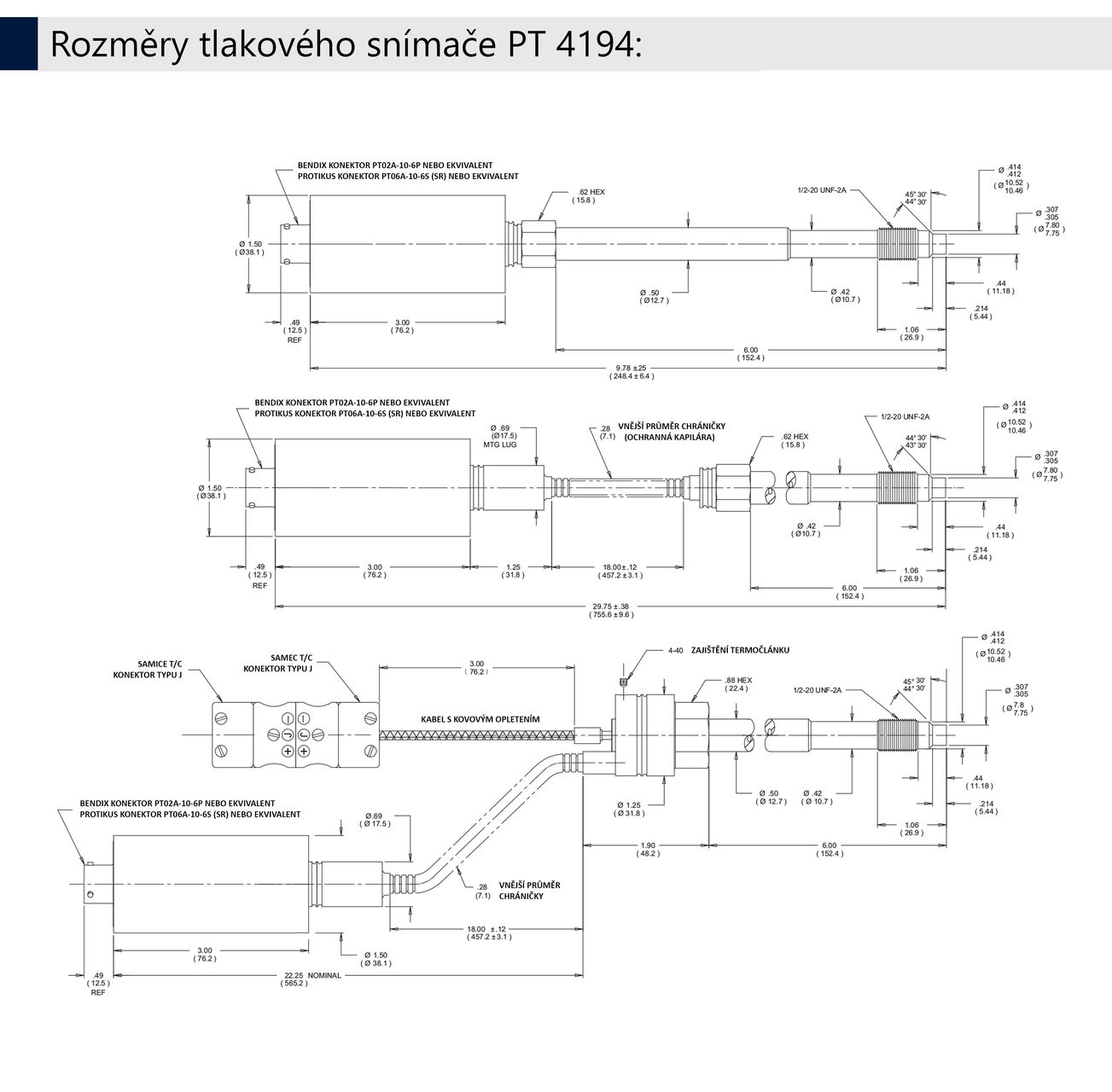

Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

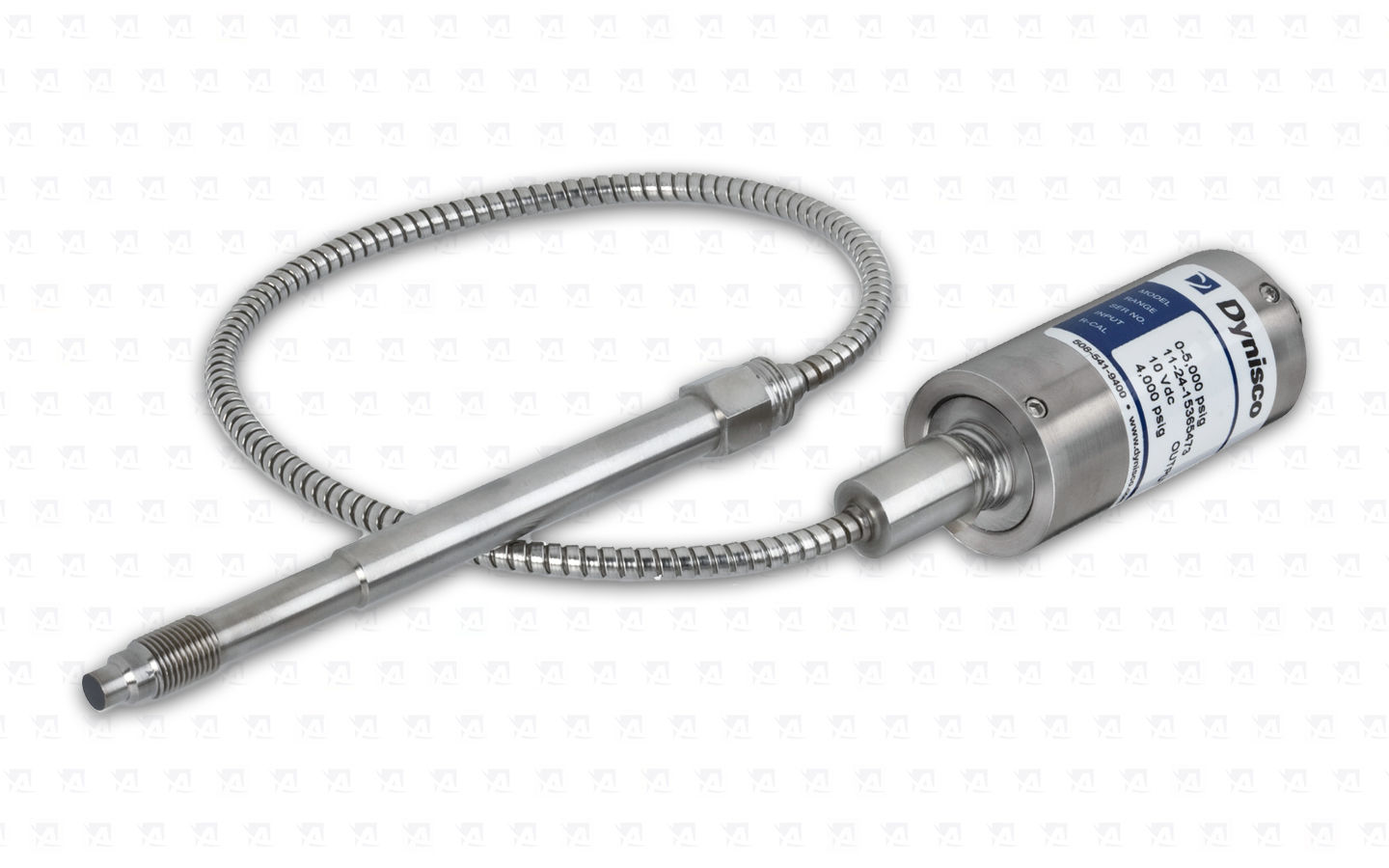

Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

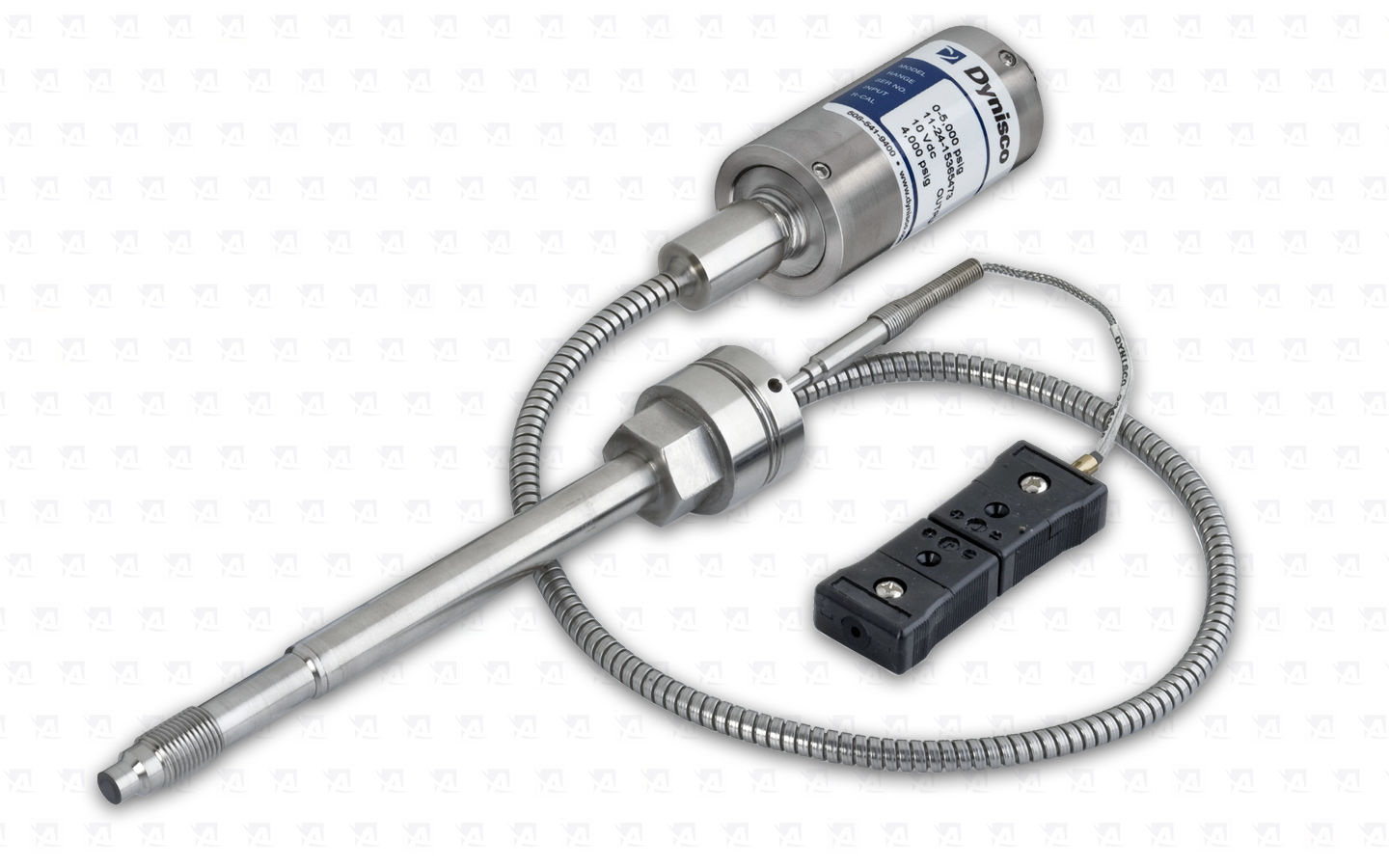

Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem

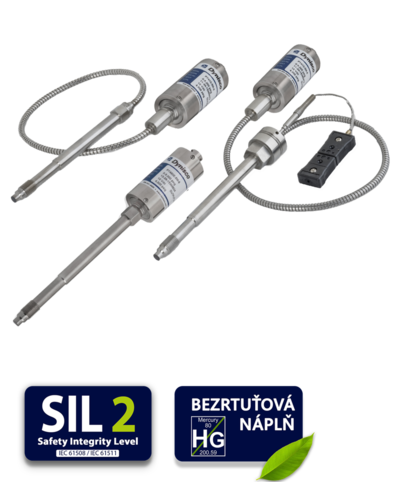

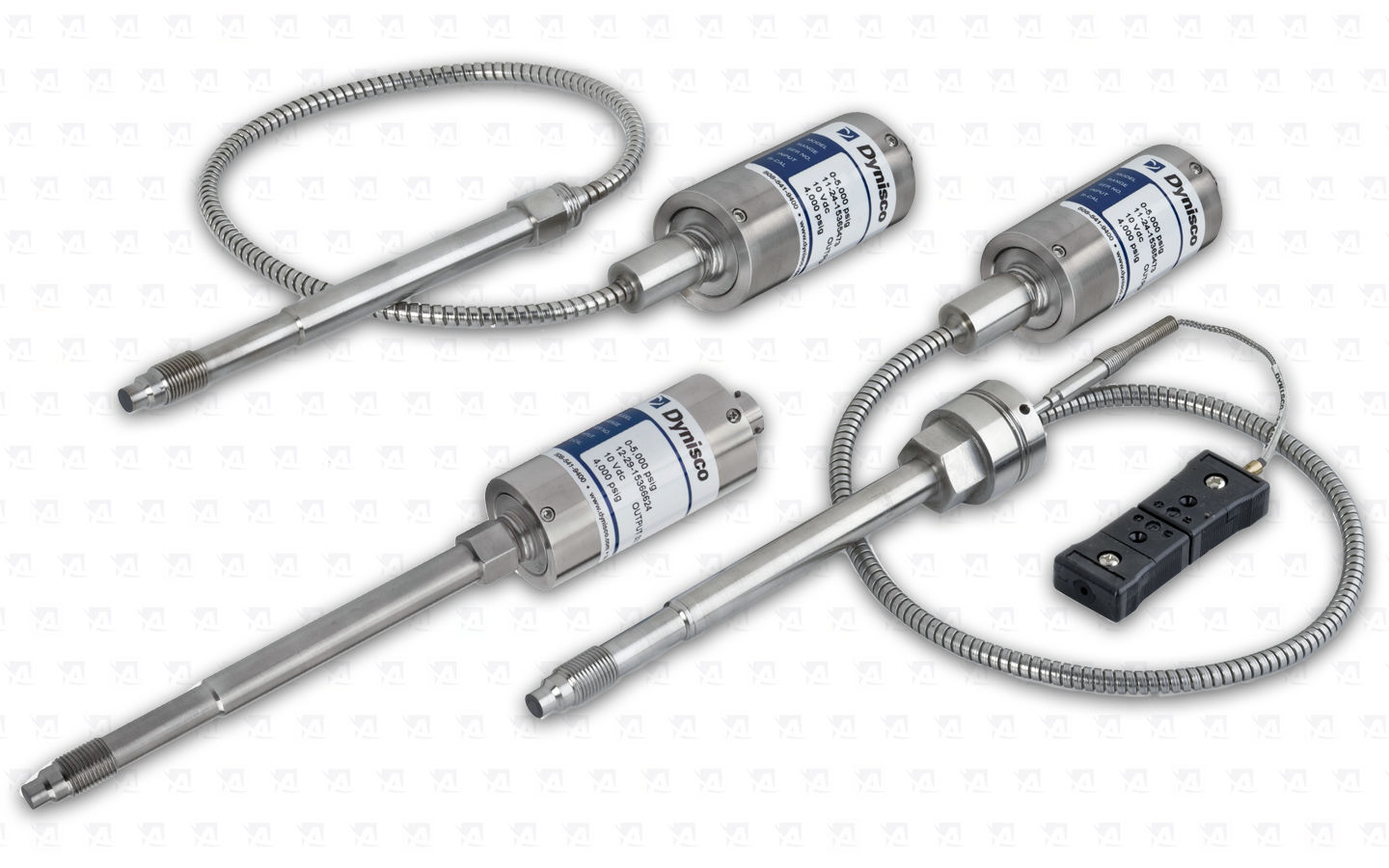

Sada snímačů taveniny
Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.
Koncovka snímače a kompatibilní kabelový konektor
Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače
Detail - Bajonetový kabelový konektor Amphenol 6-PIN
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
0 - 10 000 psi
|
|
|
Přesnost:
|
0,5% FSO, (Včetně linearity, opakovatelnosti a hystereze) | |
|
Přetižitelnost:
|
2 x FSO (plného rozsahu snímače)
|
|
| Opakovatelnost: | ± 0.2% FSO (plného rozsahu snímače) | |
| Membrána snímače: | DyMax™ povrstvení;15-5 PH SST | |
| Připojení snímače: | 1/2"-20 UNF-2A | |
| Montážní moment: | 500 inch/lbs. maximum | |
| Konstukce snímače: | Snímač s pevnou tyčí (volitelná délka) |
TEPLOTNÍ CHARAKTERISTIKY
|
Max. teplota membrány:
|
275°C
|
|
|
Posun nuly (vlivem teploty):
|
65 psi/100°C
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Max. teplota těla snímače: | 85°C | |
| Posun nuly (vlivem teploty) | ± 0.1% FS/°C max | |
| Citlivost posunutí (vlivem teploty) | ± 0.04% FS/°C max |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájení:
|
14 - 36 Vdc
|
|
|
Výstupní signál:
|
4 - 20 mA
|
|
|
Nastavení nuly:
|
± 10% FSO
|
|
| Konektor: | 6 PIN konektor Bendix | |
| Izolační odpor: | 1000 megohms @ 50 Vdc | |
| Odporová kalibrace (R-Cal): | 80 % cel. rozsahu ± 0.50% celkového rozsahu |

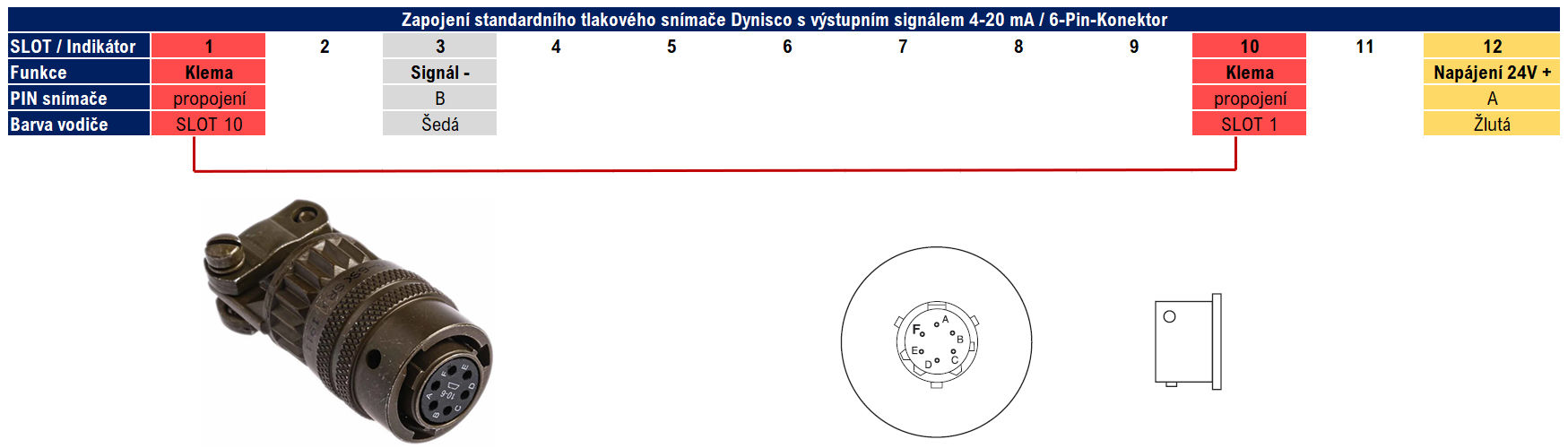

SCHÉMA ZAPOJENÍ:
 |
