PT4195 (Oil) 0-5 Vdc
PT4195 je snímač s ±0,5% přesností ideální pro potravinářský nebo farmaceutický průmysl vyžadující jednoduchou instalaci, opakovatelnost a spolehlivost. Náplň snímače je minerální olej splňující požadavky stanovené USDA a FDA. Snímače PT4195 poskytují průmyslový zesilený signál 0-5 Vdc, který je určen pro práci s DCS a PLC. K dispozici jsou i volitelné termočlánky nebo RTD pro zajištění teploty a tlaku taveniny měřené v jednom místě. PT4195 je opatřen závitem 1/2-20UNF pro jednoduchou montáž do standardních montážních otvorů.

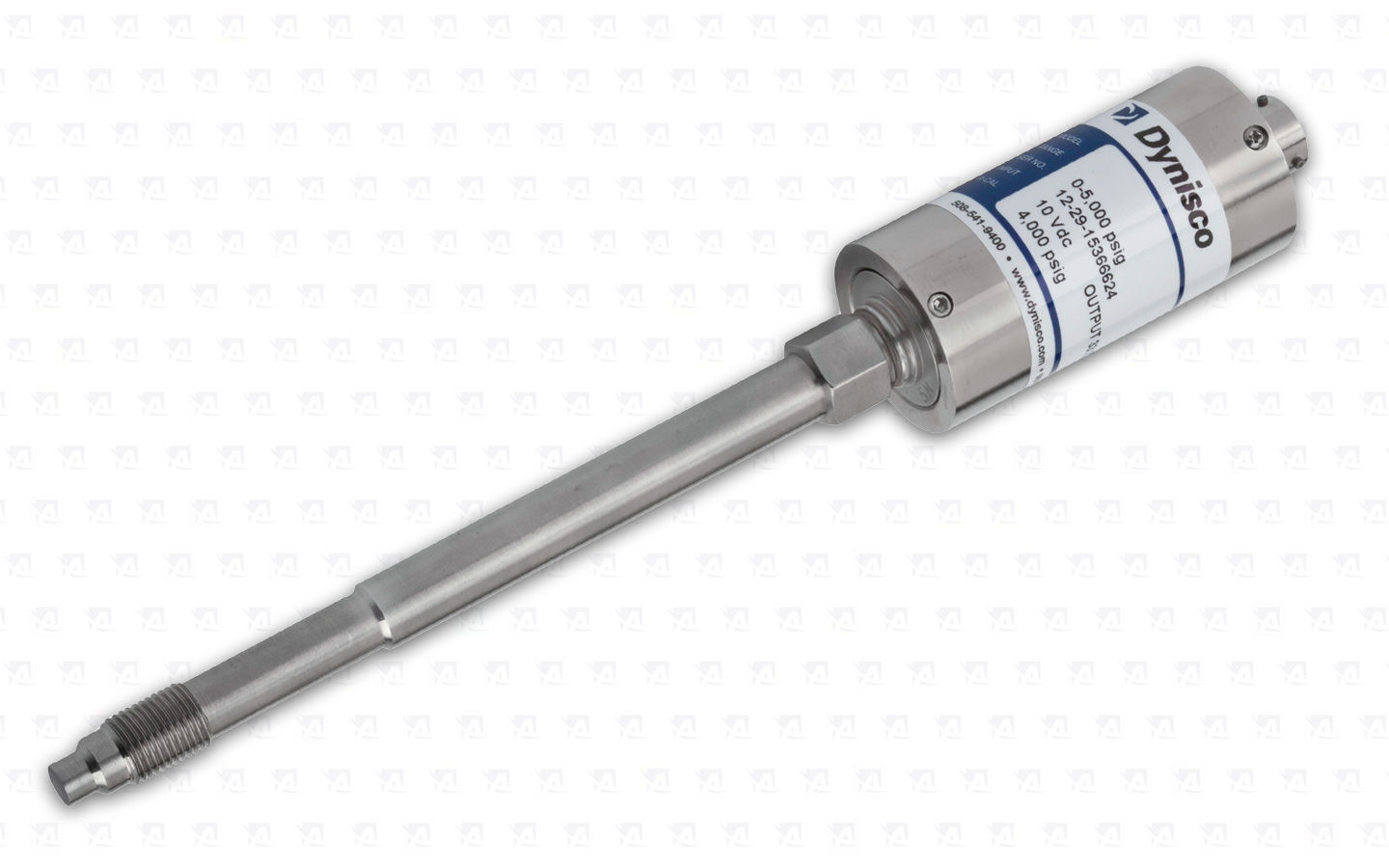

Tlakový snímač taveniny v konstrukčním provedení s pevnou tyčí

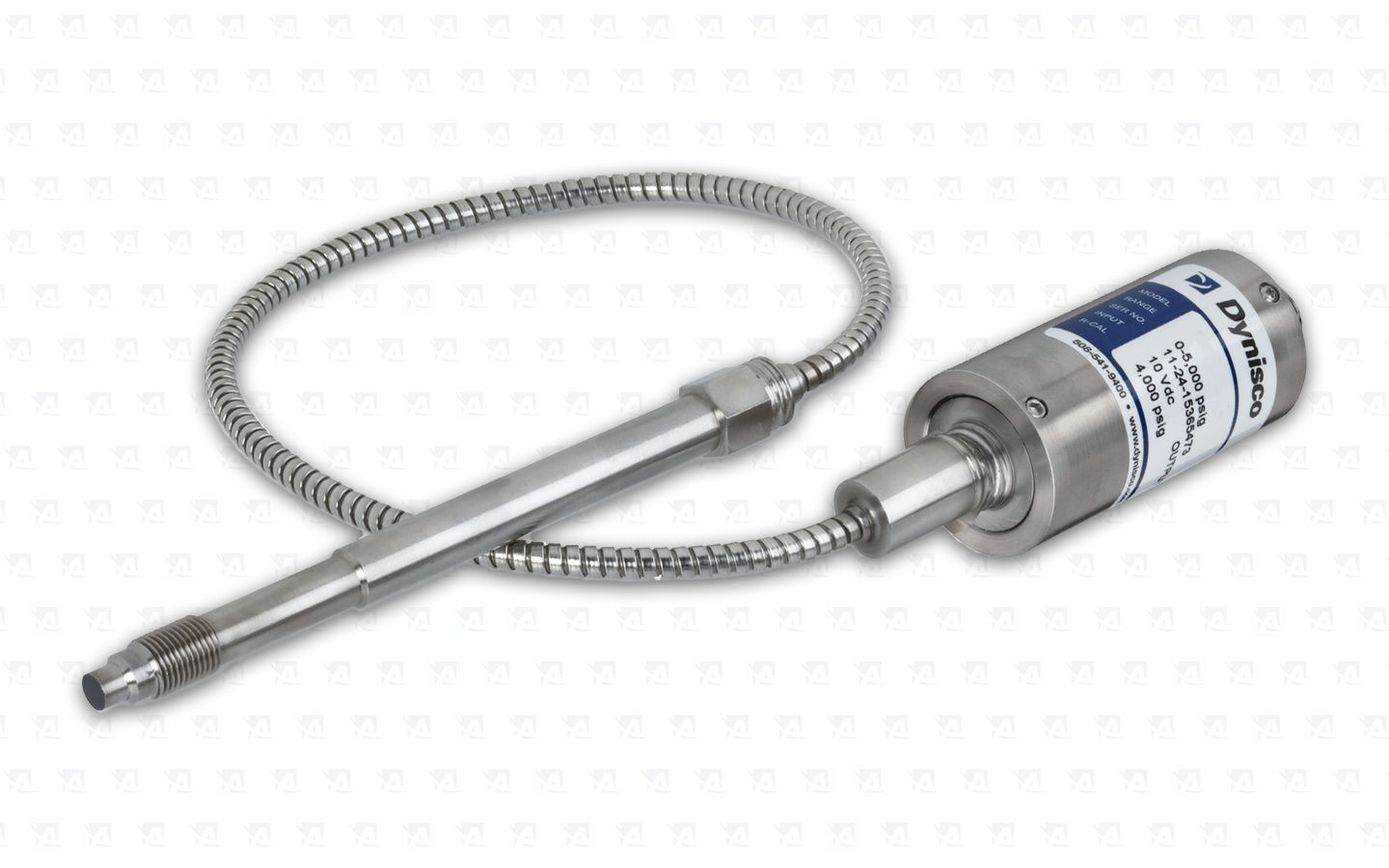

Tlakový snímač taveniny v konstrukčním provedení s flexibilní kapilárou

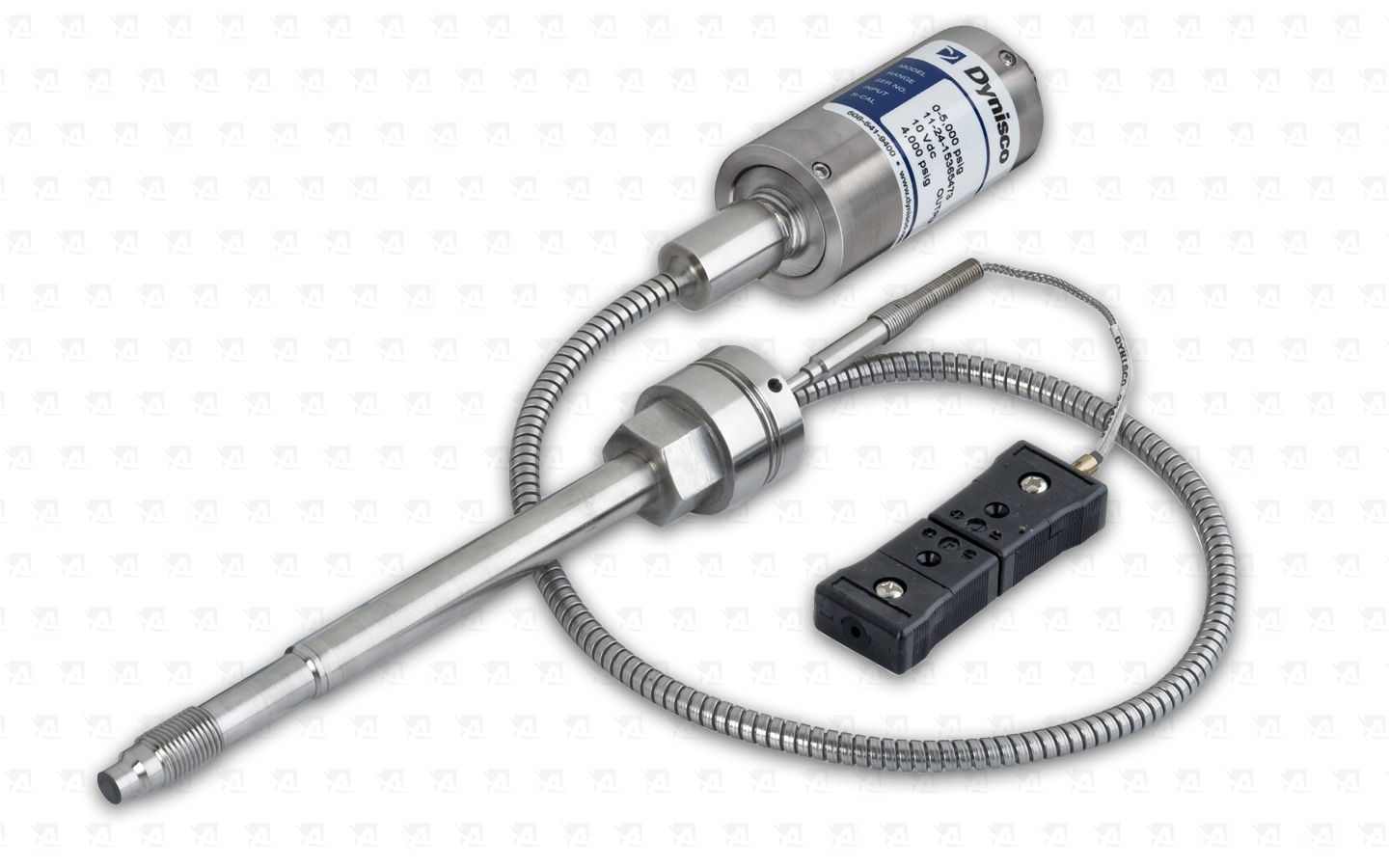

Tlakový snímač taveniny v kombinovaném konstrukčním provedení s teplotním snímačem
Sada snímačů taveniny

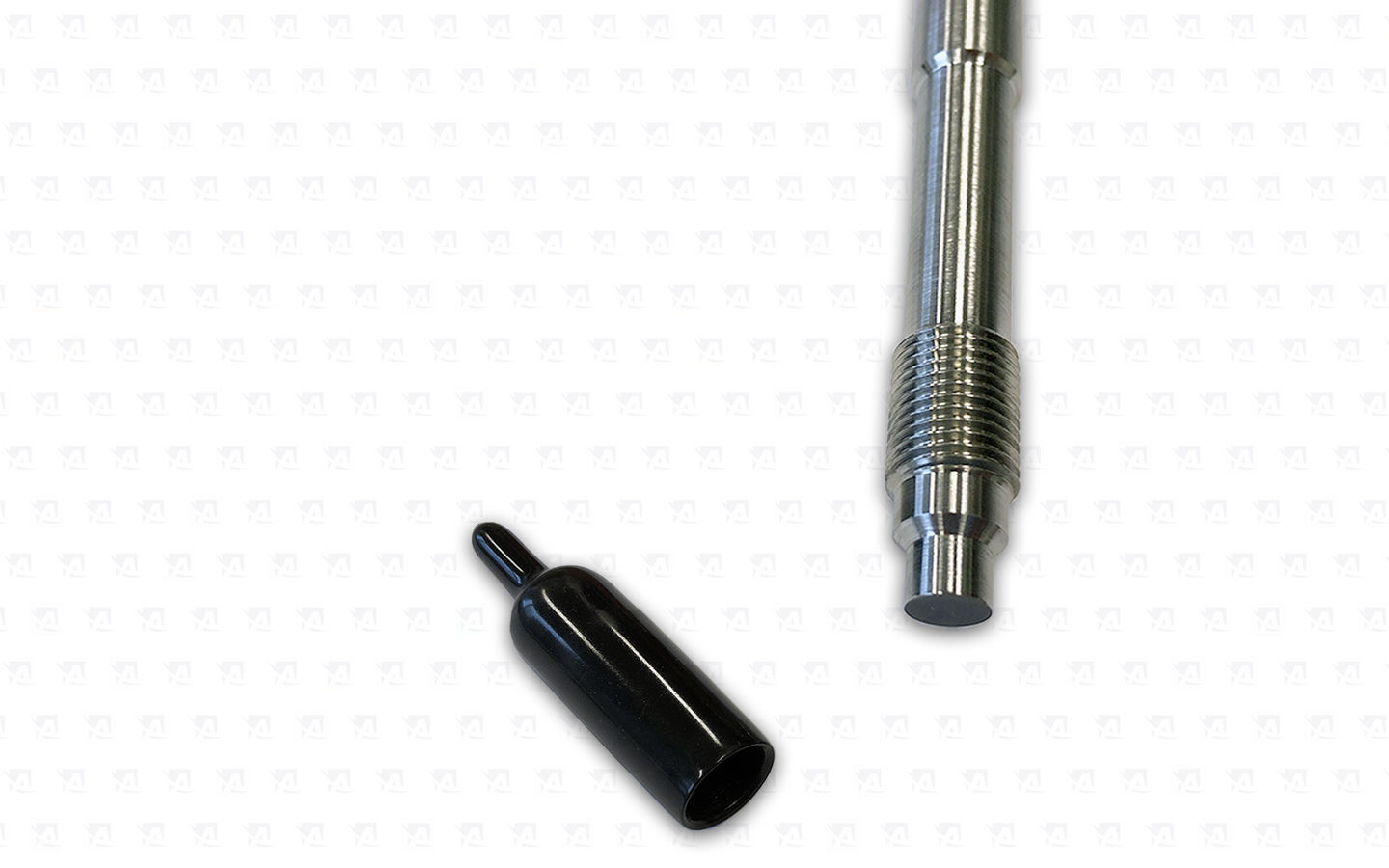

Standardní procesní připojení snímače 1/2-20 UNF s krytkou membrány.
Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače
Koncovka snímače a kompatibilní kabelový konektor
Detail - Bajonetový kabelový konektor Amphenol 6-PIN
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
0 - 10 000 psi
|
|
|
Přesnost:
|
± 0,5% FSO, (Včetně linearity, opakovatelnosti a hystereze)
|
|
|
Přetižitelnost:
|
2 x FSO (plného rozsahu snímače)
|
|
| Opakovatelnost: | ± 0.2% FSO (plného rozsahu snímače) | |
| Membrána snímače: | Inconel 718 | |
| Připojení snímače: | 1/2"-20 UNF-2A nebo M18 x 1.5 | |
| Montážní moment: | 500 inch/lbs. maximum | |
| Konstukce snímače: | Snímač s pevnou tyčí (volitelná délka) |
TEPLOTNÍ CHARAKTERISTIKY
|
Max. teplota membrány:
|
315°C
|
|
|
Posun nuly (vlivem teploty):
|
Typical 65 psi/100°C
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Max. teplota těla snímače: | 121°C | |
| Posun nuly (vlivem teploty) | ± 0.1% FS/°C max | |
| Citlivost posunutí (vlivem teploty) | ± 0.04% FS/°C max |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájení:
|
11 - 36 Vdc
|
|
|
Výstupní signál:
|
0 - 5 Vdc
|
|
|
Nastavení nuly:
|
± 15% FSO
|
|
| Konektor: | 6 PIN konektor Bendix | |
| Izolační odpor: | 1000 megohms @ 50 Vdc | |
| Odporová kalibrace (R-Cal): | 80 % cel. rozsahu ± 0.50% celkového rozsahu |
 |
