MDA 435
Модели MDA 435 — прочные и надежные датчики. Данные модели оснащены гибким и открытым капилляром для упрощения установки и использования в экстремально стесненных условиях или отклонения измерительной головки датчика от теплового излучения машины.
Вся серия MDA обеспечивает промышленный стандарт с сигналом на выходе 3,33 мВ/В, предназначенный для работы с большинством датчиков давления и регуляторов. Данная модель датчика оснащена восьмиконтактным разъемом Bendix и монтажной резьбой 1/2"-20 UNF 2A либо M18x1.5. Все датчики этой серии могут быть сконфигурированы согласно вашим потребностям. Свяжитесь с нами, мы с радостью вам поможем.

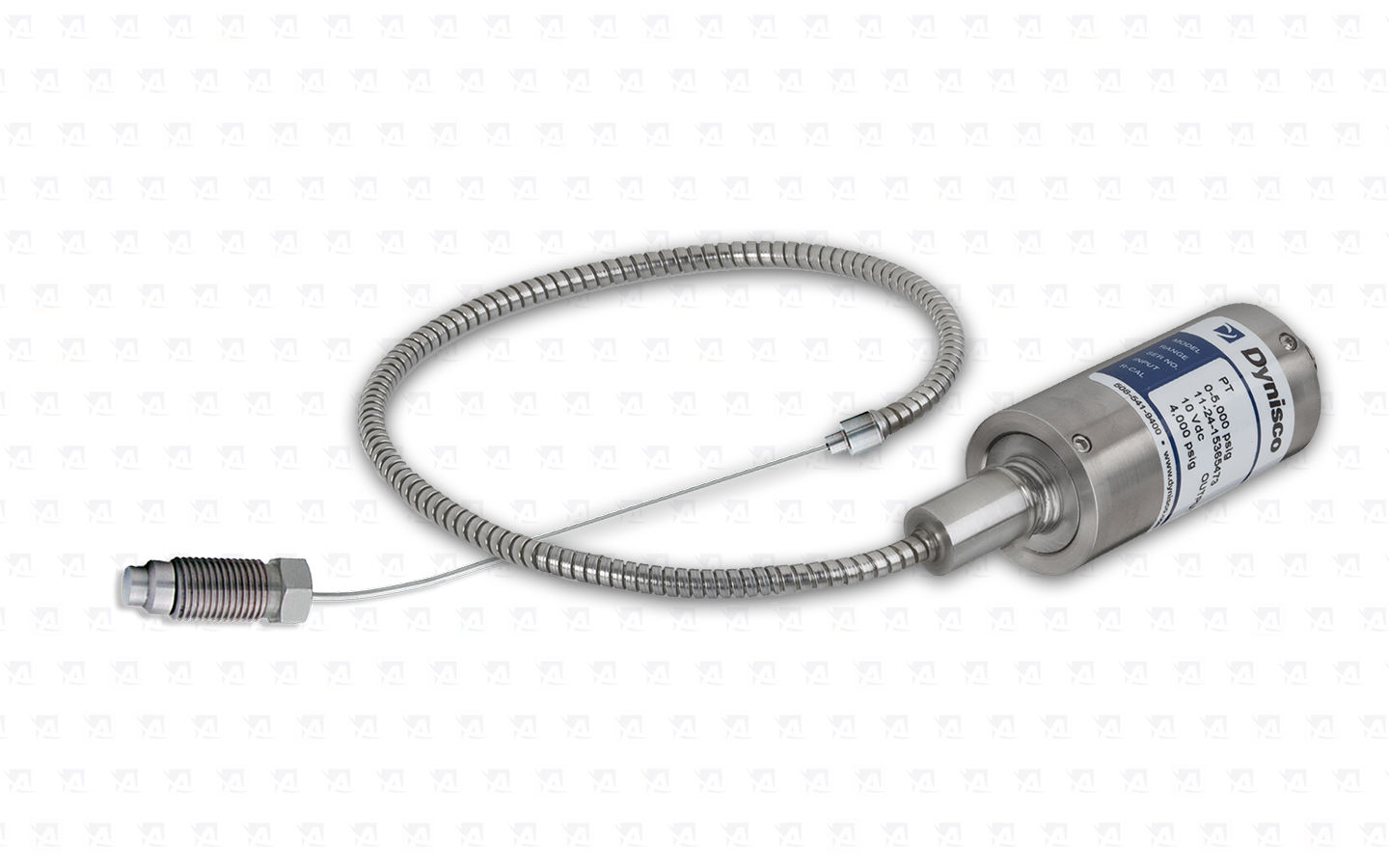

MDA 435 - Датчик давления расплава в исполнении с открытым капилляром

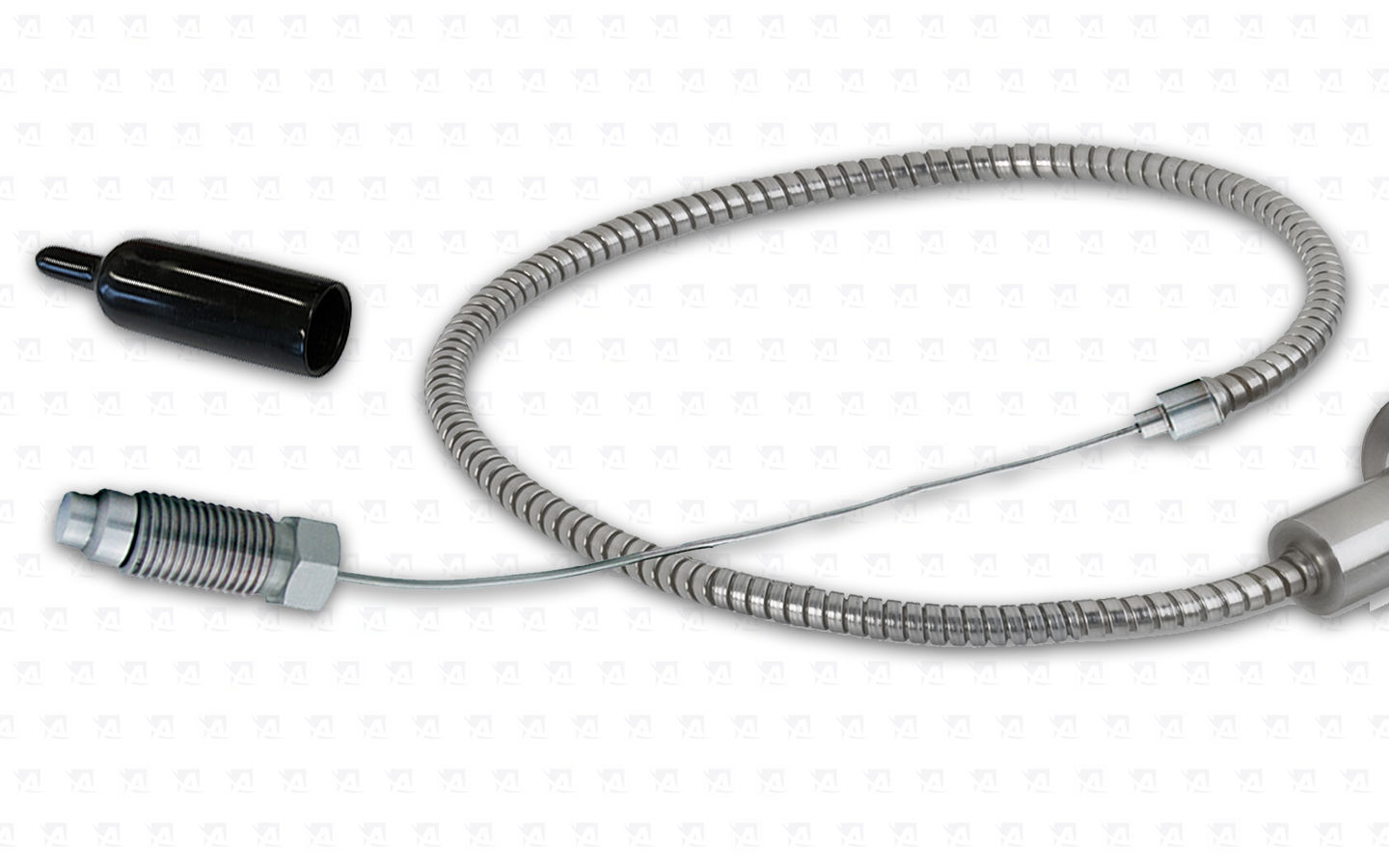

MDA 435 - Датчик давления расплава в исполнении с открытым капилляром
Клемма датчика и совместимый кабельный разъем

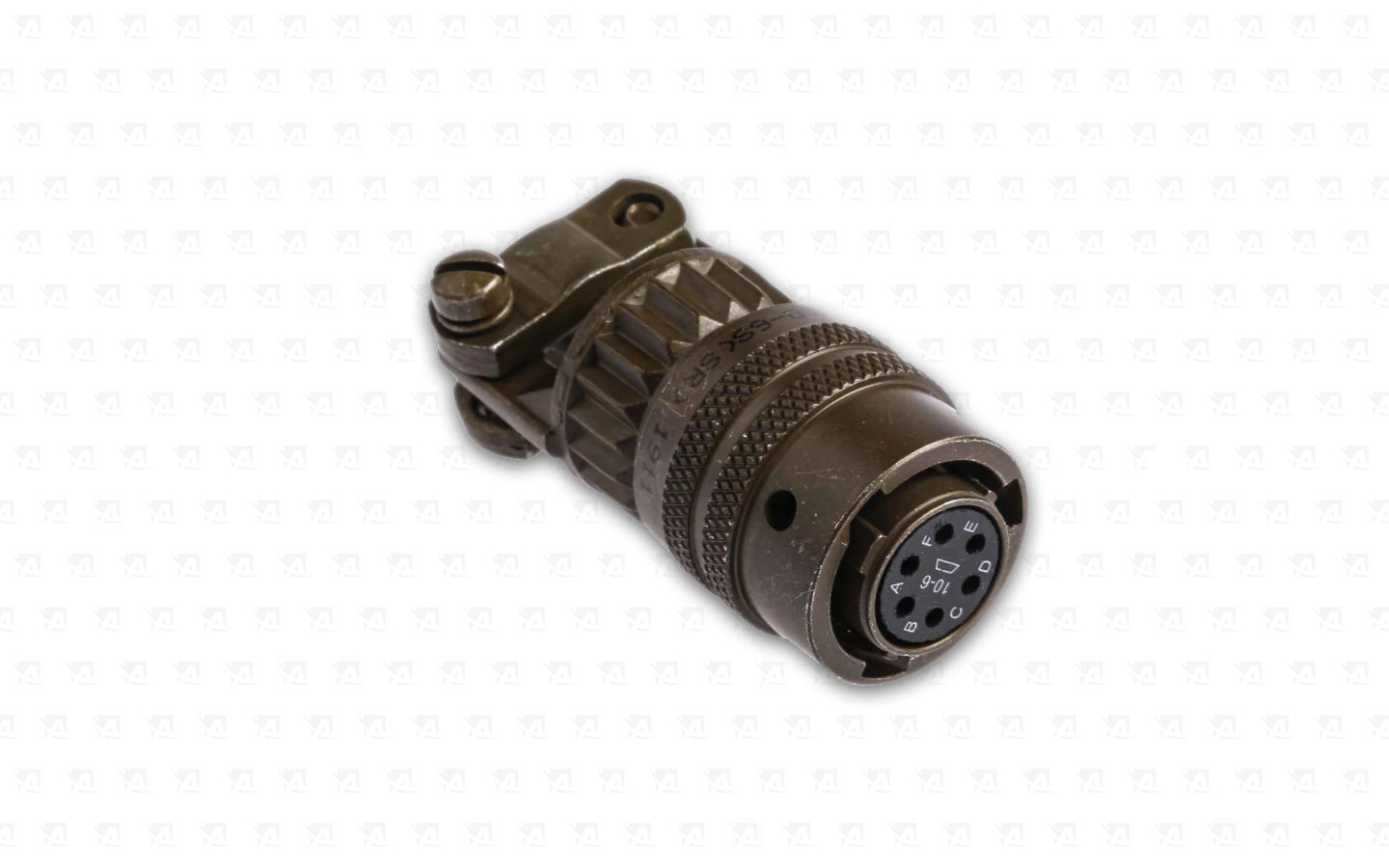

Деталь - разъем Amphenol 6-PIN с байонетным кабелем
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
|
Диапазон давления:
|
от 0 - 35 бар до 0 - 2 000 бар
|
|
|
Точность:
|
± 0,5% диапазона (включая линейность, повторяемость и гистерезис)
|
|
|
Перегрузочная способность:
|
2 х общий диапазон датчика
|
|
| Повторяемость: | 0,1% цел. диапазон датчика | |
| Диафрагма датчика: | 15-5 PH покрытие Dynmax® | |
| Подключение датчика: | 1/2"-20 UNF-2A или М18 х 1,5 | |
| Крутящий момент: | 25 Nm - 55 Nm | |
| Предохранитель давления: | с предохранителем 6 x общий диапазон датчика. макс 3000 бар | |
| Конструкция датчика: | Сенсор с гибким открытым капилляром |
ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ
|
Максимум. температура мембраны:
|
400°C
|
|
|
Сдвиг нуля (из-за температуры):
|
<0.2 bar / 10°C
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Максимум. температура корпуса датчика: | 120°C | |
| Сдвиг нуля (из-за температуры) | ±0.2% f.s.v./10°C | |
| Чувствительность к смещению (из-за температуры) | ±0.1% f.s.v./10°C (up to 50 bar ±0.2% f.s.v./10°C) |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Источник питания:
|
10 Vdc - 12 Vdc
|
|
|
Выходной сигнал:
|
3.33 mV/V
|
|
|
Установка нуля:
|
±5% f.s.v
|
|
| Разъем: | 6 PIN-коннектор Bendix | |
| Сопротивление изоляции: | 1000 МОм при 50 В постоянного тока | |
| Сопротивление напряжению: | 350Ω | |
| Калибровка сопротивления (R-Cal): | 80% долга. диапазон ± 0,50% от общего диапазона |
ДИАГРАММА:
Сертификация Одобрение
 |
EU Declaration of Conformity for Flush Mount mV/V Output |
 |
ISO 9001:2015 |
 |
EAC - The Eurasian Conformity mark |
 |
GOST Approval |
 |
RoHS Compliance Fact Sheet |
