серия МДТ

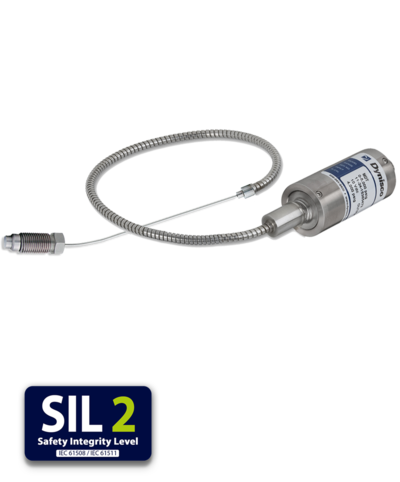

MDT 435 - Snímač se zesilovačem (převodníkem signálu) v provedení s flexibilní kapilárou a exponovanou membránou.

MDT 435

Zesilovače signálu řady MDT převádějí procesní tlak do zesíleného signálu pro dálkový přenos bez rušení. Všechny modely jsou k dispozici v provedeních 4-20 mA, 0-5 VDC a 0-10 VDC, 2-, 3- a 4 - vodičové variantě. Mnohé funkce,které se nacházejí ve standardních řadách MDA Dynisco, byly začleněny do zesílené řady MDT, včetně osvědčené tenzometrické konstrukce snímače pro stabilní provoz včetně konstrukce flexibilní kapiláry. Včetně možnosti vnitřní digitální kalibrace R-Cal.

Všechny snímače této řady lze konfigurovat dle vašich potřeb. Kontaktujte nás, rádi Vám pomůžeme.

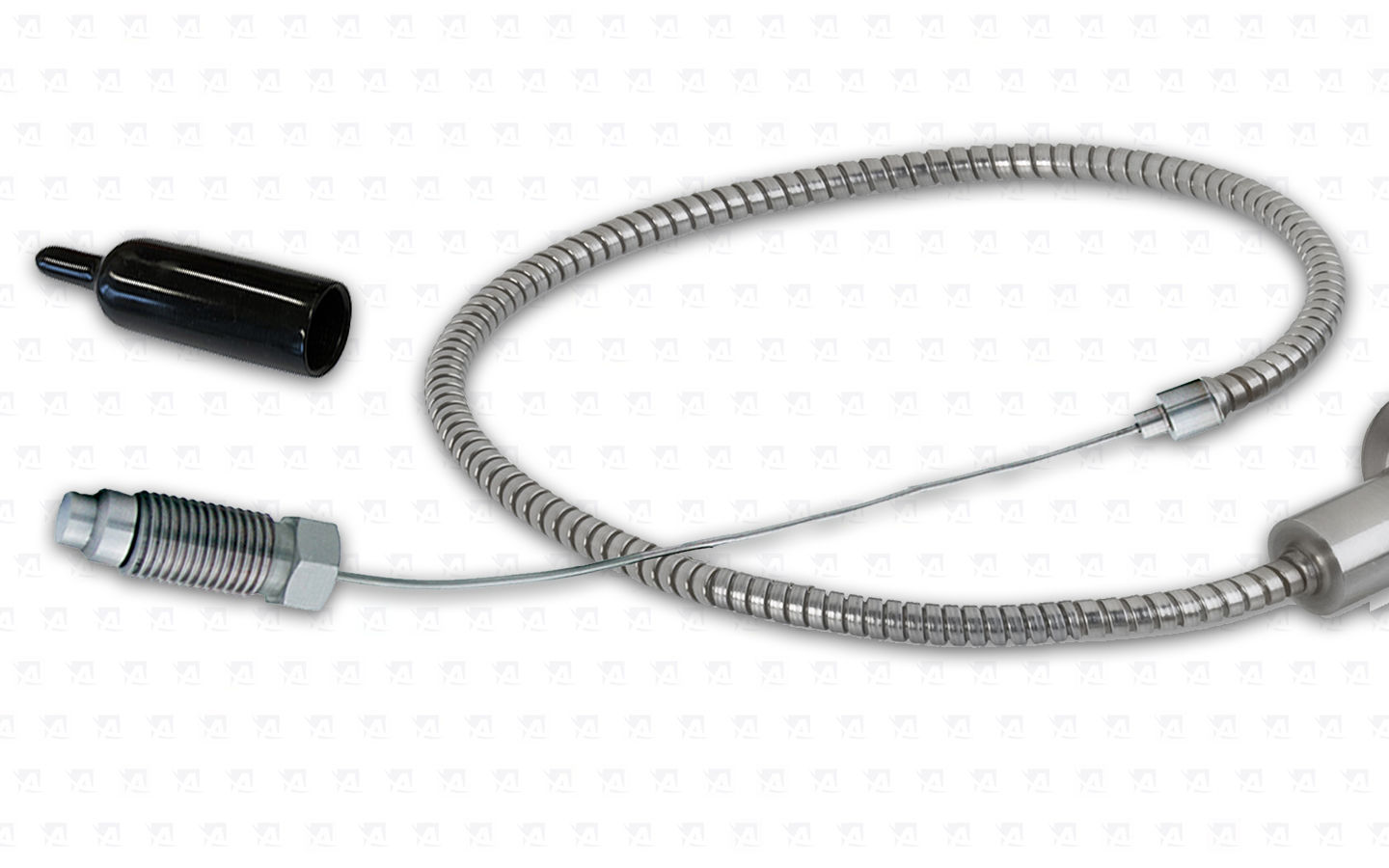

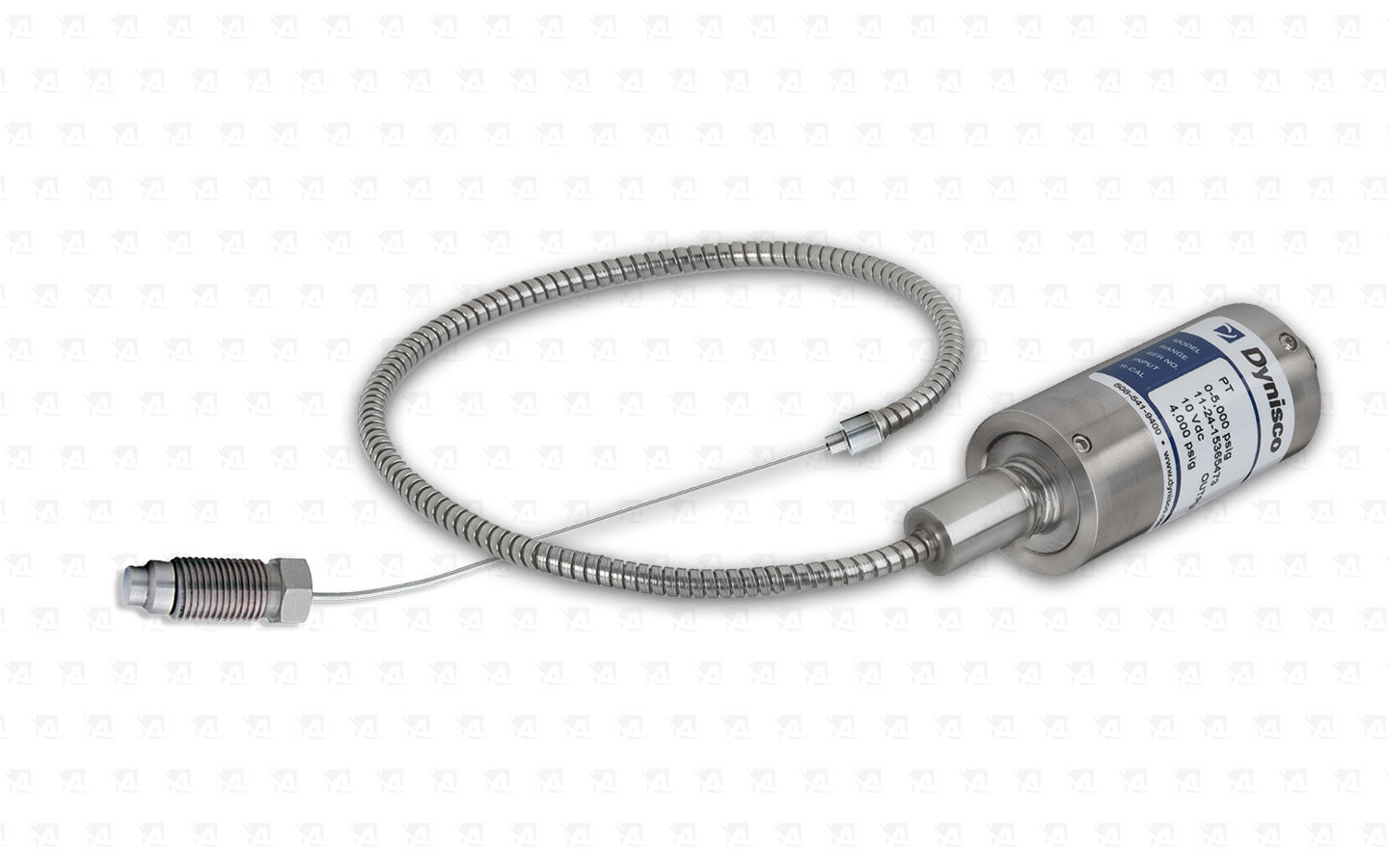

 Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

 Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

 Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

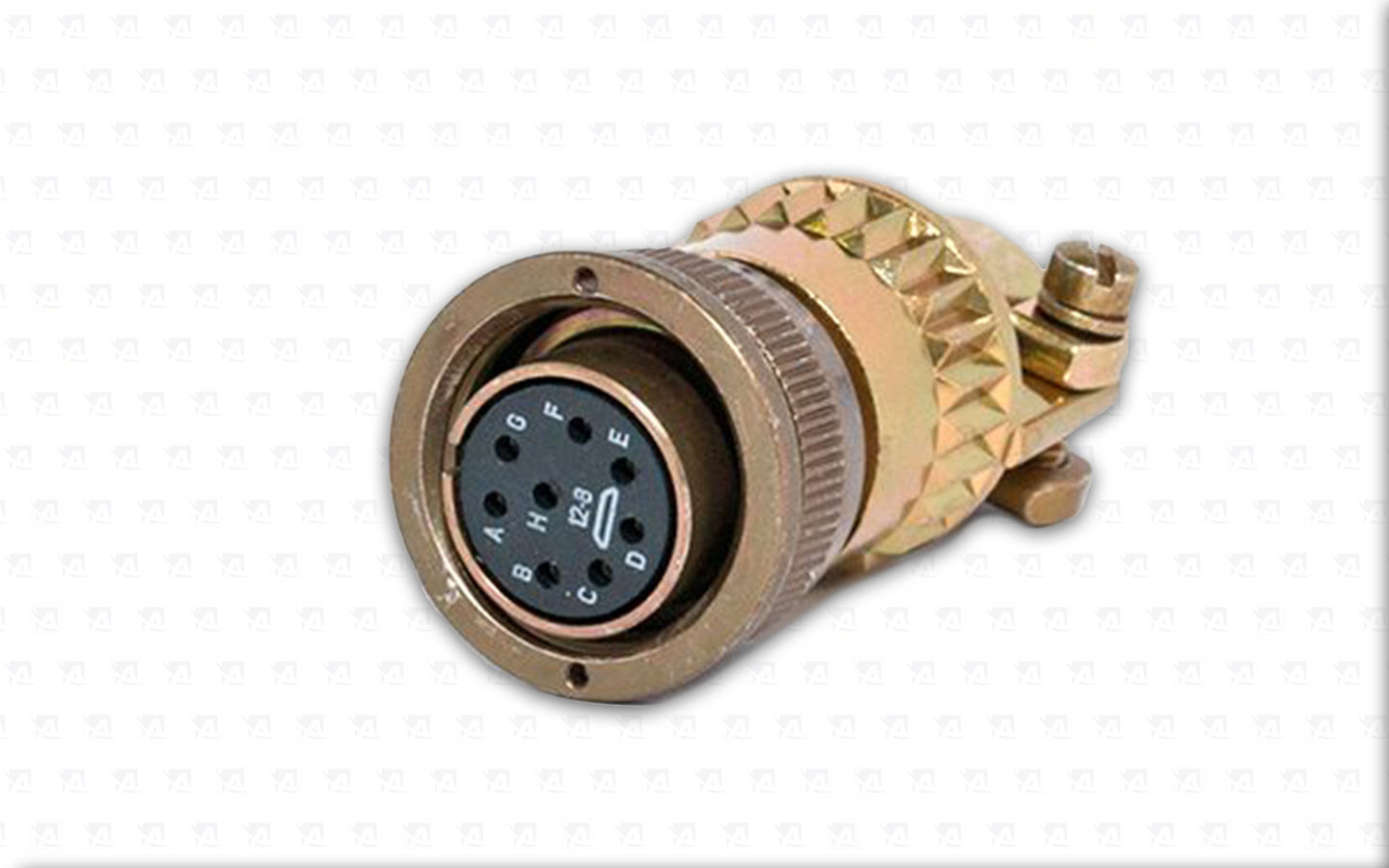

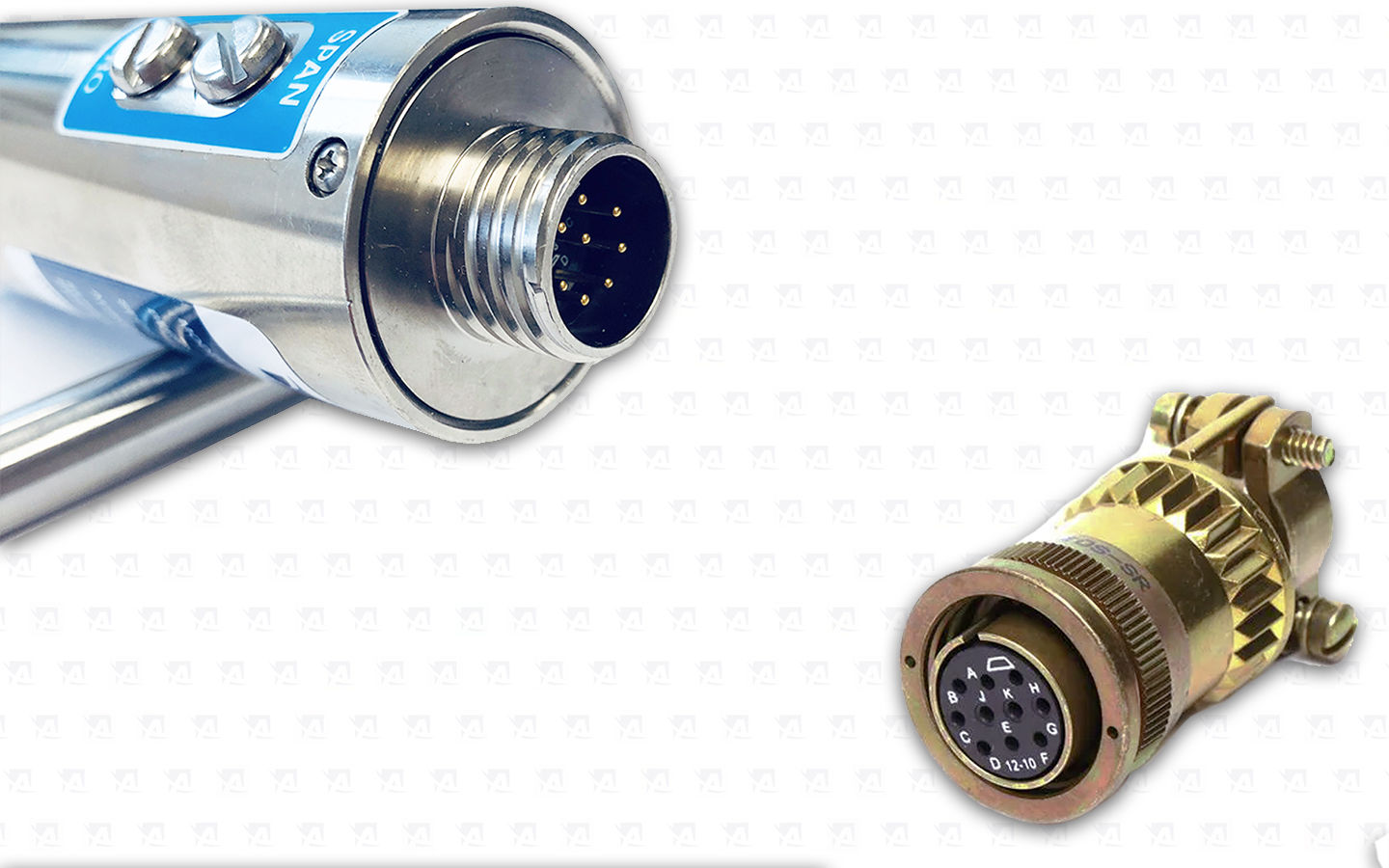

Detail - Bajonetový kabelový konektor Amphenol 8-PIN

Detail - Bajonetový kabelový konektor Amphenol 8-PIN

VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah:
od 0 - 17 bar do 0 - 2 000 bar
Přesnost:
± 0,50% FSO, (Včetně linearity, opakovatelnosti a hystereze)
Přetižitelnost:
2x celkový rozsah pro 1000 bar
     pro rozsah 1400 maximálně 1750 bar
     pro rozsah 2000 maximálně 2400 bar
  Opakovatelnost: 0.2 % cel. rozsahu snímače
  Membrána snímače: 15-5 PH povrstvení Dynmax®
  Připojení snímače: 1/2"-20 UNF-2A nebo M18 x 1.5
  Montážní moment: 25 Nm - 55 Nm
  Tlaková pojistka: s pojistkou 6 x celkový rozsah snímače. max. 3000 bar
  Konstukce snímače: Snímač s flexibilní kapilárou (volitelná délka)

TEPLOTNÍ CHARAKTERISTIKY



Max. teplota membrány:
400°C
Posun nuly (vlivem teploty):
0.4 bar / 10°C
-------------------------------------------
------------------------------------------------------------------
  Max. teplota těla snímače: 85°C
  Posun nuly (vlivem teploty) 0.2 % cel. rozsahu / 10°C
  Citlivost posunutí (vlivem teploty) 0.4 % cel. rozsahu / 10°C

ELEKTRICKÉ CHARAKTERISTIKY




MDT4X0 F
Dvou-vodičová konfigurace výstupní signál s [mA]
Výstupní signál:
4 - 20 mA
Napájení:
10 Vdc - 36 Vdc
  Nastavení nuly: -2 % / + 5% celého rozsahu
  Izolační odpor: 1.2KΩ při 36V DC,

  MDT4X0 K / L / M / N Tří-vodičová konfigurace výstupní signál ve [V]
  Výstupní signál: K=(0-5Vdc)  L=(0-10Vdc)   M=(1-6Vdc)   N=(1-11 Vdc)
  Napájení: 15Vdc - 32 Vdc
  Izolační odpor: >5KΩ             >5KΩ                >10KΩ            >10KΩ

  MDT4X0 G / H Čtyř-vodičová konfigurace výstupní signál ve [V]
  Výstupní signál: G=(0-5Vdc)  H=(0-10Vdc)
  Napájení: Dvouvodičové    ±10Vdc až ±16 Vdc
Jednovodičové   ±19Vdc až ± 32 Vdc
  Izolační odpor: >5KΩ      /       >10KΩ



EU Declaration of Conformity

ISO 9001:2015

EAC - The Eurasian Conformity mark

GOST Approval

RoHS Compliance Fact Sheet

Safety Integrity Level - SIL2
