MDT 467
Zesilovače signálu řady MDT převádějí procesní tlak do zesíleného signálu pro dálkový přenos bez rušení. Všechny modely jsou k dispozici v provedeních 4-20 mA, 0-5 VDC a 0-10 VDC, 2-, 3- a 4 - vodičové variantě. Mnohé funkce,které se nacházejí ve standardních řadách MDA Dynisco, byly začleněny do zesílené řady MDT, včetně osvědčené tenzometrické konstrukce snímače pro stabilní provoz včetně konstrukce flexibilní kapiláry. Včetně možnosti vnitřní digitální kalibrace R-Cal.
Všechny snímače této řady lze konfigurovat dle vašich potřeb. Kontaktujte nás, rádi Vám pomůžeme.

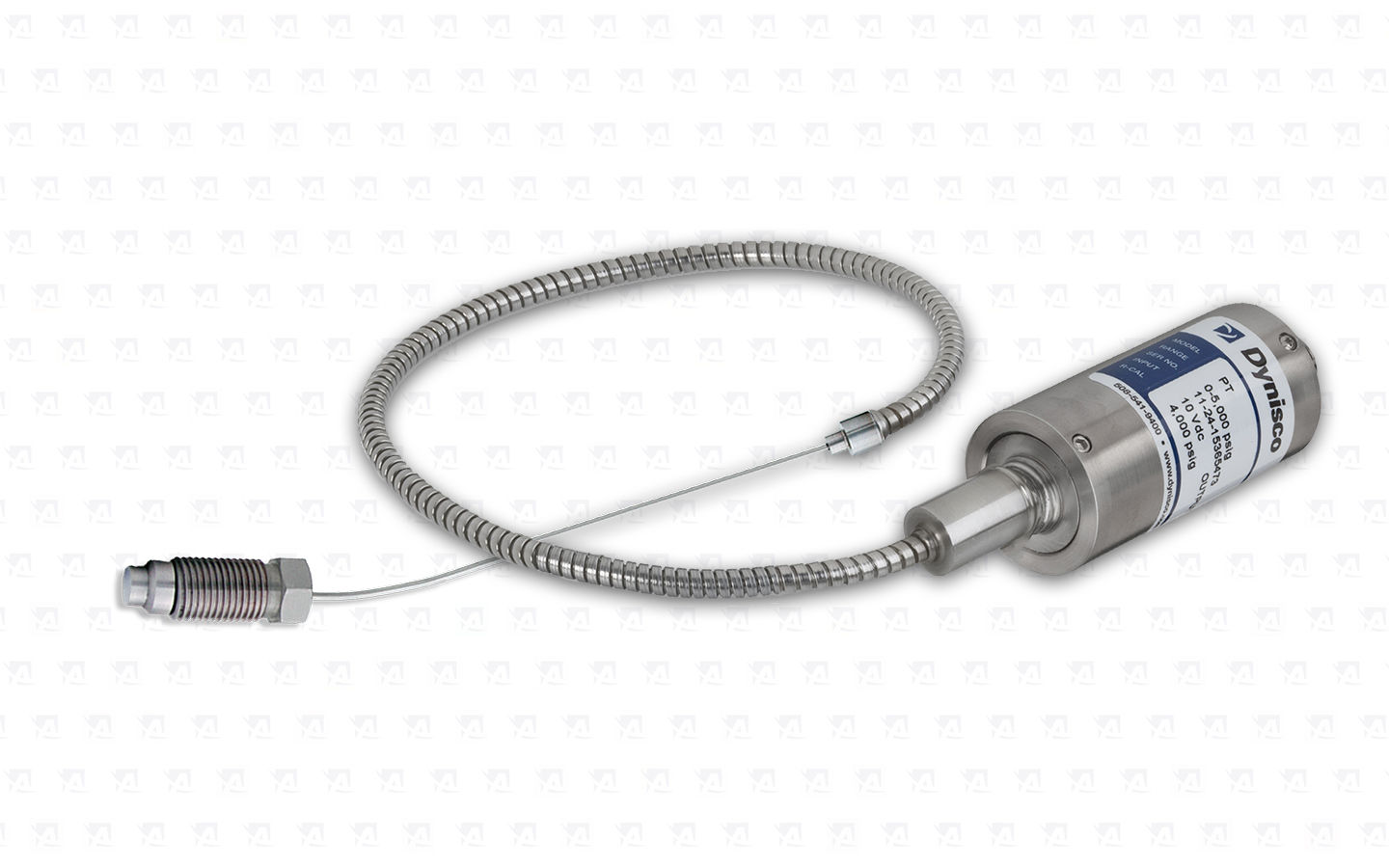

Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou

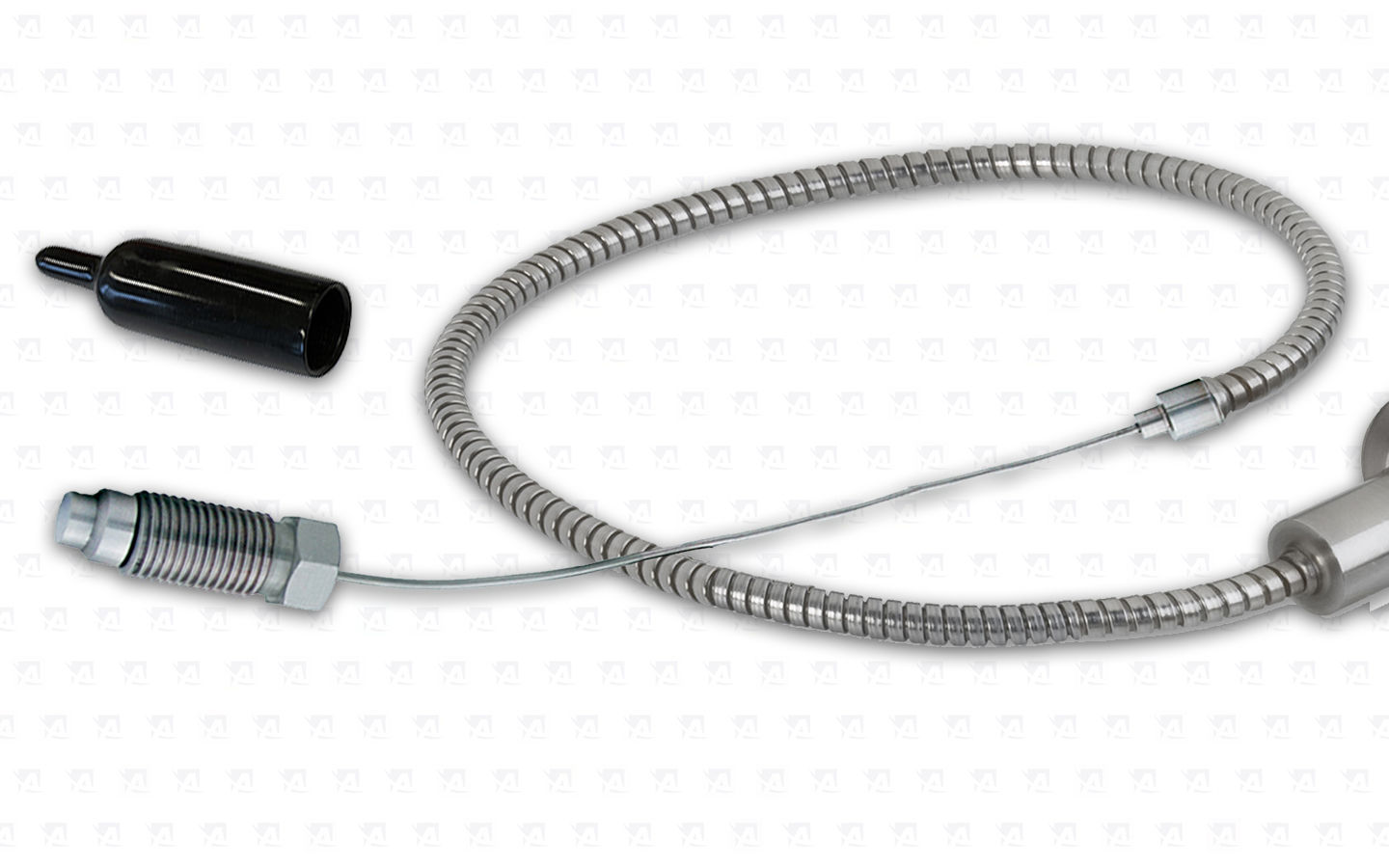

Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou
Koncovka snímače a kompatibilní kabelový konektor
Detail - Bajonetový kabelový konektor Amphenol 6-PIN
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
od 0 - 17 bar do 0 - 2 000 bar
|
|
|
Přesnost:
|
± 1,0% FSO, (Včetně linearity, opakovatelnosti a hystereze)
|
|
|
Přetižitelnost:
|
2x celkový rozsah pro 1000 bar
pro rozsah 1400 maximálně 1750 bar
pro rozsah 2000 maximálně 2400 bar
|
|
| Opakovatelnost: | 0.2 % cel. rozsahu snímače | |
| Membrána snímače: | 15-5 PH povrstvení Dynmax® | |
| Připojení snímače: | 1/2"-20 UNF-2A nebo M18 x 1.5 | |
| Montážní moment: | 25 Nm - 55 Nm | |
| Tlaková pojistka: | s pojistkou 6 x celkový rozsah snímače. max. 3000 bar | |
| Konstukce snímače: | Snímač s exponovanou kapilárou (volitelná délka) |
TEPLOTNÍ CHARAKTERISTIKY
|
Max. teplota membrány:
|
400°C
|
|
|
Posun nuly (vlivem teploty):
|
0.4 bar / 10°C
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Max. teplota těla snímače: | 85°C | |
| Posun nuly (vlivem teploty) | 0.2 % cel. rozsahu / 10°C | |
| Citlivost posunutí (vlivem teploty) | 0.4 % cel. rozsahu / 10°C |
ELEKTRICKÉ CHARAKTERISTIKY
|
MDT4X0 F
|
Dvou-vodičová konfigurace výstupní signál s [mA]
|
|
|
Výstupní signál:
|
4 - 20 mA
|
|
|
Napájení:
|
10 Vdc - 36 Vdc
|
|
| Nastavení nuly: | -2 % / + 5% celého rozsahu | |
| Izolační odpor: | 1.2KΩ při 36V DC, | |
| MDT4X0 K / L / M / N | Tří-vodičová konfigurace výstupní signál ve [V] | |
| Výstupní signál: | K=(0-5Vdc) L=(0-10Vdc) M=(1-6Vdc) N=(1-11 Vdc) | |
| Napájení: | 15Vdc - 32 Vdc | |
| Izolační odpor: | >5KΩ >5KΩ >10KΩ >10KΩ | |
| MDT4X0 G / H | Čtyř-vodičová konfigurace výstupní signál ve [V] | |
| Výstupní signál: | G=(0-5Vdc) H=(0-10Vdc) | |
| Napájení: | Dvouvodičové ±10Vdc až ±16 Vdc Jednovodičové ±19Vdc až ± 32 Vdc |
|
| Izolační odpor: | >5KΩ / >10KΩ |
ROZMĚRY SNÍMAČE:
 |
