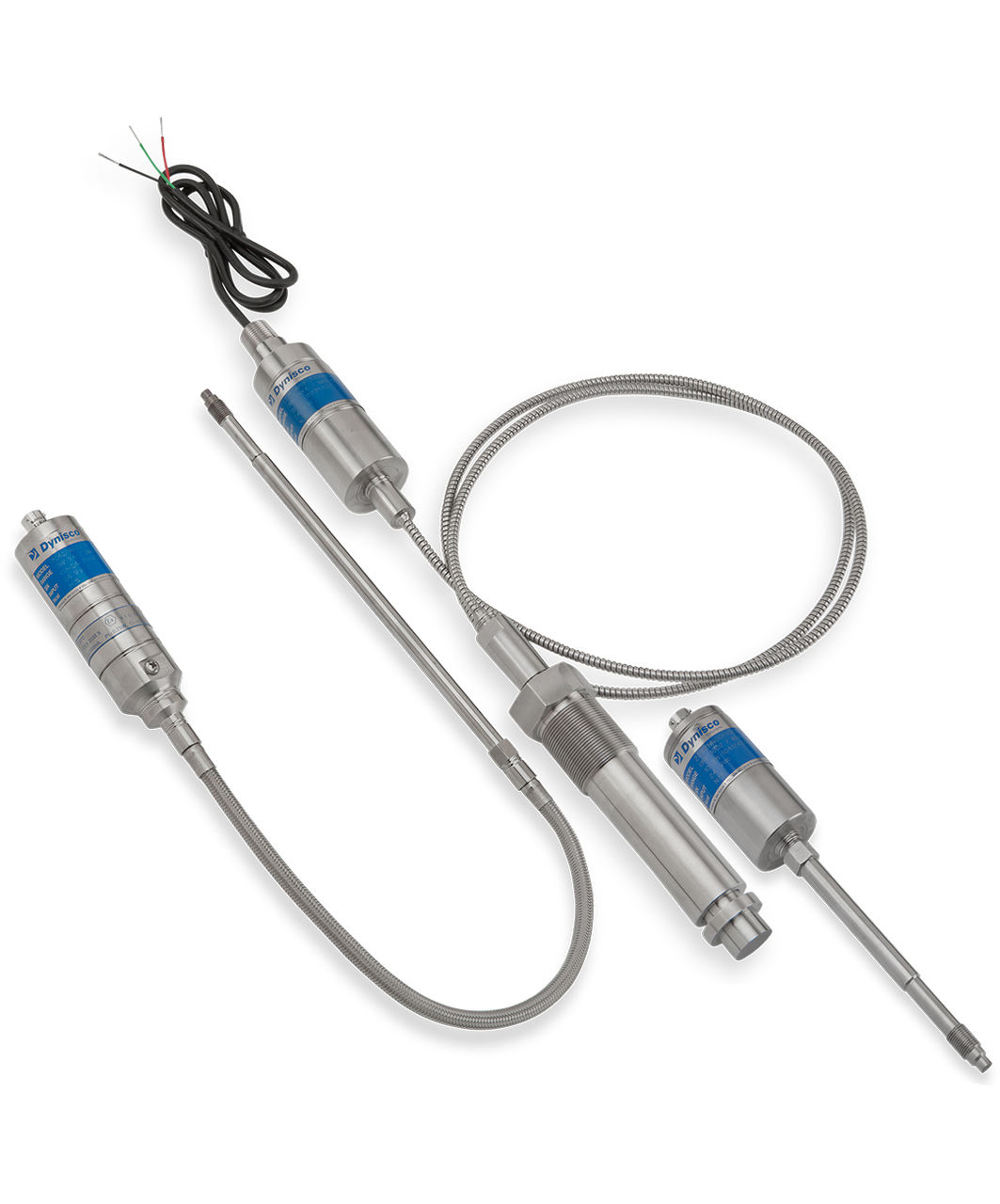

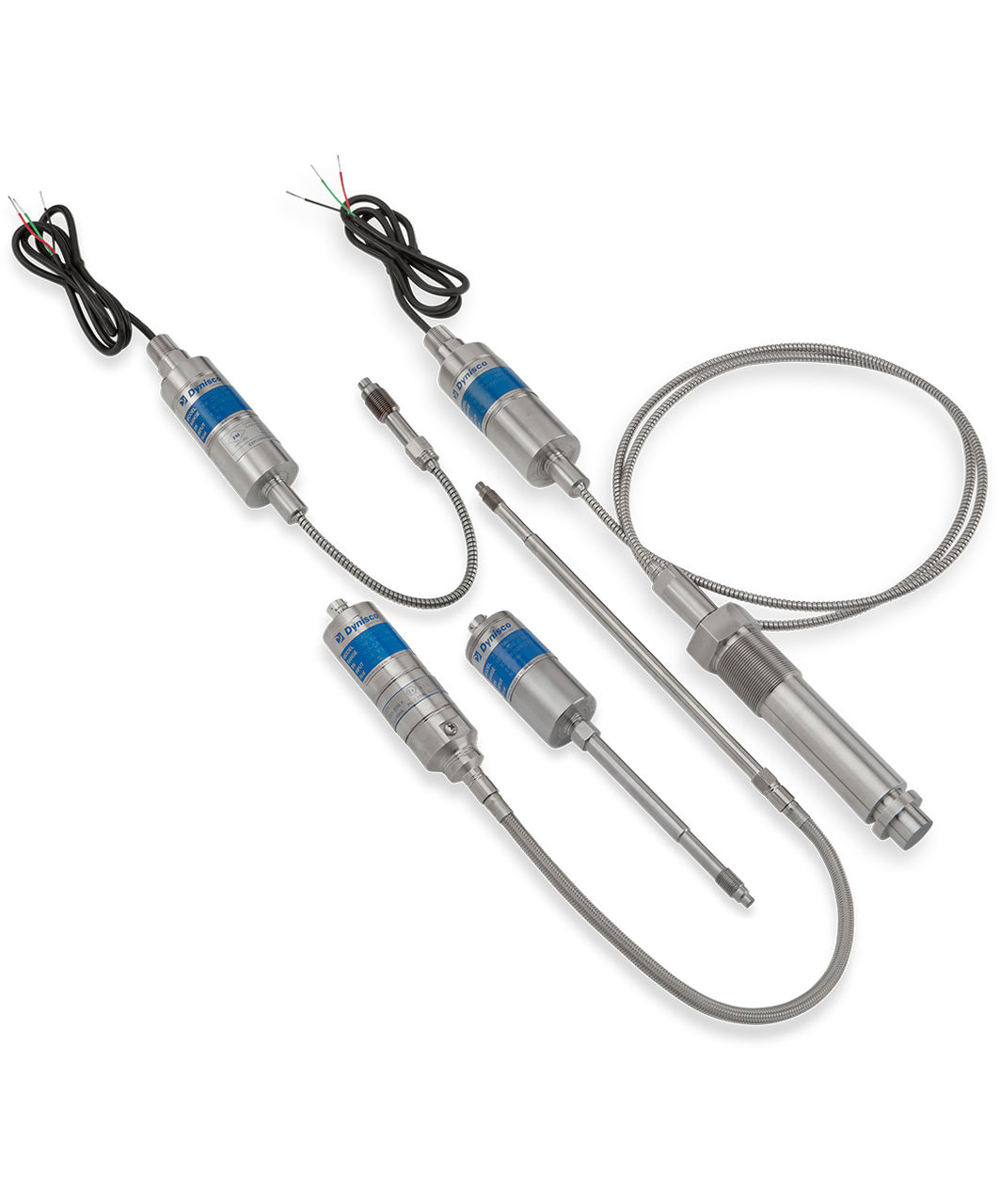

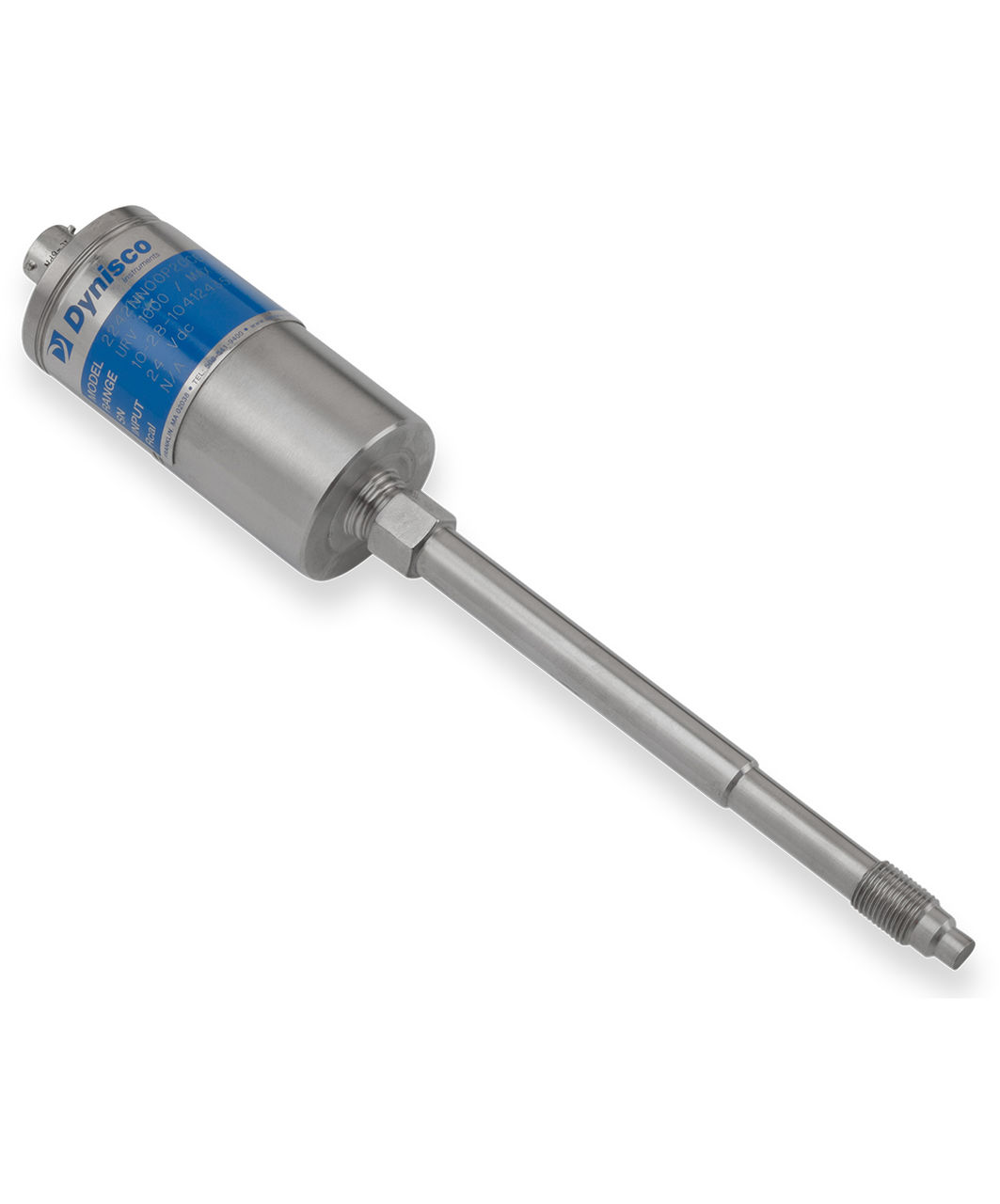

SPX-4 Řada
Řada Dynisco SPX - 4 představuje inteligentní snímače tlaku s výstupním signálem 4-20 mA určený pro použití v nebezpečných prostředích s možností výbuchu a je k dispozici s řadou různých procesních a elektrických připojení.
Tyto zesílené vysílače eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími systémy na vysoké úrovni. S možností volitelných funkcí jako je měření teploty pomocí termočlánků nebo RTD.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
od 17.5 bar do 2000 bar
od 250 PSI do 30 000 PSI od 1.75 MPa do 200 MPa od 3.500 KPa do 70 000 KPa
od 17.5 kg/cm2 do 2000 kg/cm2 |
|
|
Přesnost:
|
4222
± 0.25% pro tlakové rozsahy >1,500 psi
± 0.50% pro tlakové rozsahy < 1,500 psi 4232
± 0.25% pro tlakové rozsahy >1,500 psi;
± 0.50% pro tlakové rozsahy < 1,500 psi
4352
± 0.25% pro tlakové rozsahy > 1,500 psi;
± 0.50% pro tlakové rozsahy < 1,500 psi
4502 ± 0.50%
4622 ± 0.50% 4672 ± 0.50% |
|
|
Přetižitelnost:
|
2X FSO nebo 35,000 psi,
což je menší 1.2 X FSO 35,000 - 72,500 psi
|
|
| Opakovatelnost: | 0.1 % cel. rozsahu snímače | |
| Membrána snímače: | DyMax povrstvení 15-5 PH SST | |
| Připojení snímače: | 1/2"-20 UNF , M18 x 1.5 | |
| Montážní moment: |
4222: 500 inch-lbf max |
|
| Konstukce snímače: | dle konfigurace |
TEPLOTNÍ CHARAKTERISTIKY
|
Max. teplota membrány:
|
(400°C) max [model SPX4502 limitován do 315°C ]
|
|
|
Posun nuly (vlivem teplotní špičky):
|
4222: 27 psi/100°C typical
4232: 27 psi/100°C typical
4352: 27 psi/100°C typical
4502: 1 psi/100°F (od 75-450°F); 2 psi/100°F (od 450-600°F) 4622: 45 psi/100°C typical
4672: 45 psi/100°C typical |
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Max. teplota těla snímače: | 85°C | |
| Posun nuly (vlivem teploty) |
4222: 0.02% F.S./°C max |
|
| Citlivost posunutí (vlivem teploty) |
4222: 0.02% F.S./°C max |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájení:
|
16 - 36 Vdc (Standard); 16 - 30 Vdc (ATEX IS)
|
|
|
Výstupní signál:
|
4 - 20 mA s volitelným HART ™
|
|
|
Nastavení nuly:
|
-
|
|
| Konektor: | 6 PIN konektor Bendix | |
| Izolační odpor: | 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc | |
| Odporová kalibrace (R-Cal): | 80 % cel. rozsahu ± 0.50% celkového rozsahu |
|
|
