SPX-5 Řada
Řada SPX 5 je inteligentní řada snímačů s výstupním signálem 4-20 mA, který zahrnuje technologii Dynalarity TM Inovaci společnosti Dynisco, která využívá pokročilý logaritmus, který linearizuje výkyvy vlivem procesním účinkům na snímač.
Řada SPX 5 je konstruována jako nerozebíratelný spoj z důvodů použití na nebezpečných místech s možností výbuchu, a jsou k dispozici s různými procesními připojkami a konektory. Tyto vestavěné zesilovače eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými systémy, PLC, počítači a podobnými řídicími systémy na vysoké úrovni. Volitelné termočlánky nebo RTD konfigurace jsou k dispozici I u těchto modelů.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
od 17.5 bar do 2000 bar
od 250 PSI do 30 000 PSI od 1.75 MPa do 200 MPa od 3.500 KPa do 70 000 KPa
od 17.5 kg/cm2 do 2000 kg/cm2 |
|
|
Přesnost:
|
Všechny modely ± 0.20%
|
|
|
Přetižitelnost:
|
2X FSO nebo 35,000 psi, což je méně
(5390, 5391, & 5392 1.5 x FSO pro 10,000 psi) |
|
| Opakovatelnost: | 0.1 % cel. rozsahu snímače | |
| Membrána snímače: | DyMax povrstvení 15-5 PH SST | |
| Připojení snímače: | 1/2"-20 UNF , M18 x 1.5 | |
| Montážní moment: |
5342: 500 inch-lbf max |
|
| Konstukce snímače: | dle konfigurace |
TEPLOTNÍ CHARAKTERISTIKY
|
Max. teplota membrány:
|
400°C max [Models 5344, 5390, 5391, 5392 max (315°C)]
|
|
|
Elektronická kompenzace - teplotní rozsah:
|
0 do 150°F (-18 do 65°C)
|
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Max. teplota těla snímače: | 70°C | |
| Posun nuly (vlivem teploty): | Všechny modely: 0.01% F.S./°F max (0.02% F.S./°C max) | |
| Citlivost posunutí (vlivem teploty): | Všechny modely: 0.01% F.S./°F max (0.02% F.S./°C max) |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájení:
|
16 - 36 Vdc (Standard); 16 - 30 Vdc (ATEX IS)
|
|
|
Výstupní signál:
|
4 - 20 mA s volitelným HART ™
|
|
|
Nastavení nuly:
|
-
|
|
| Konektor: | 6 PIN konektor Bendix | |
| Izolační odpor: | 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc | |
| Odporová kalibrace (R-Cal): | 80 % cel. rozsahu ± 0.50% celkového rozsahu |

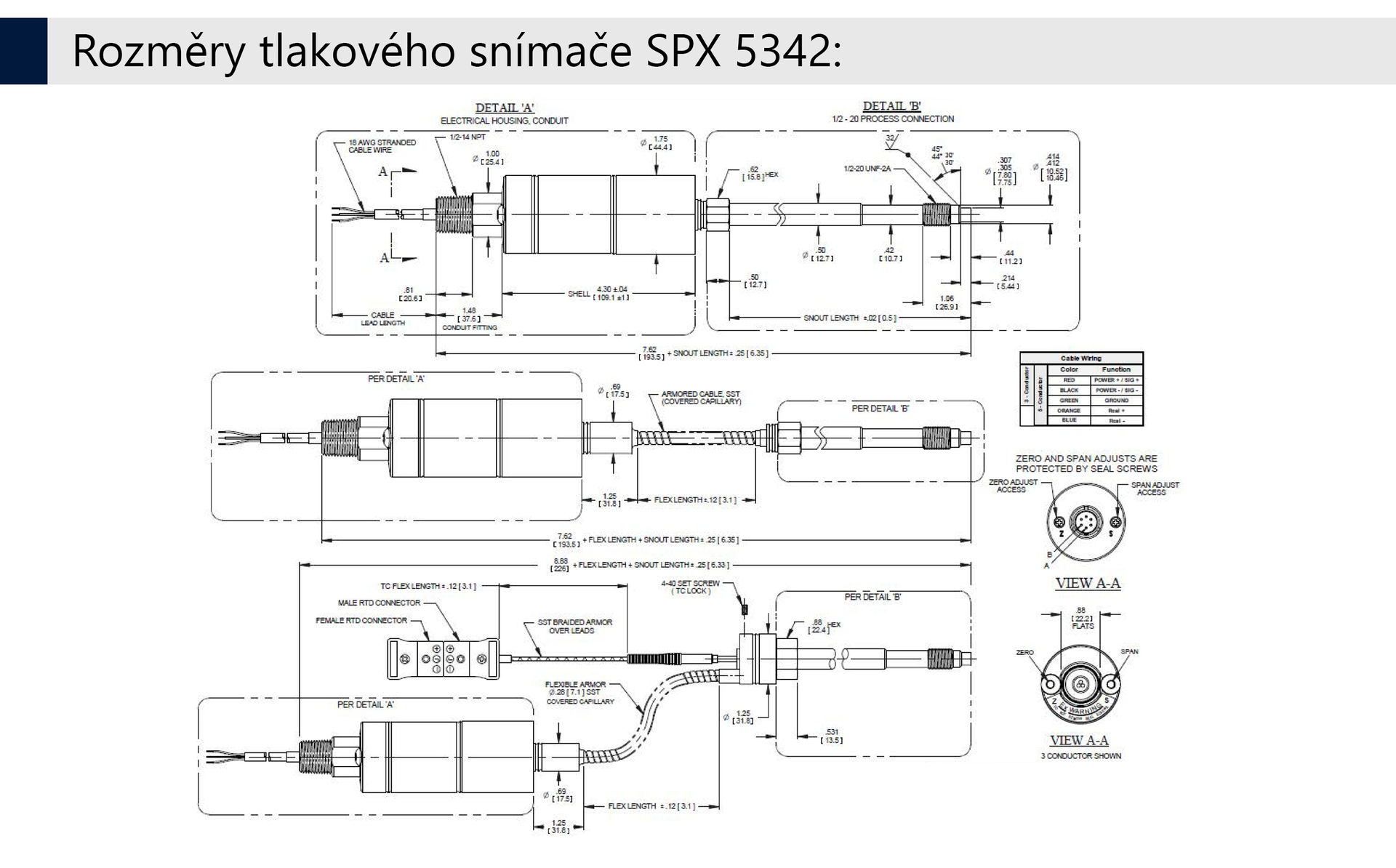

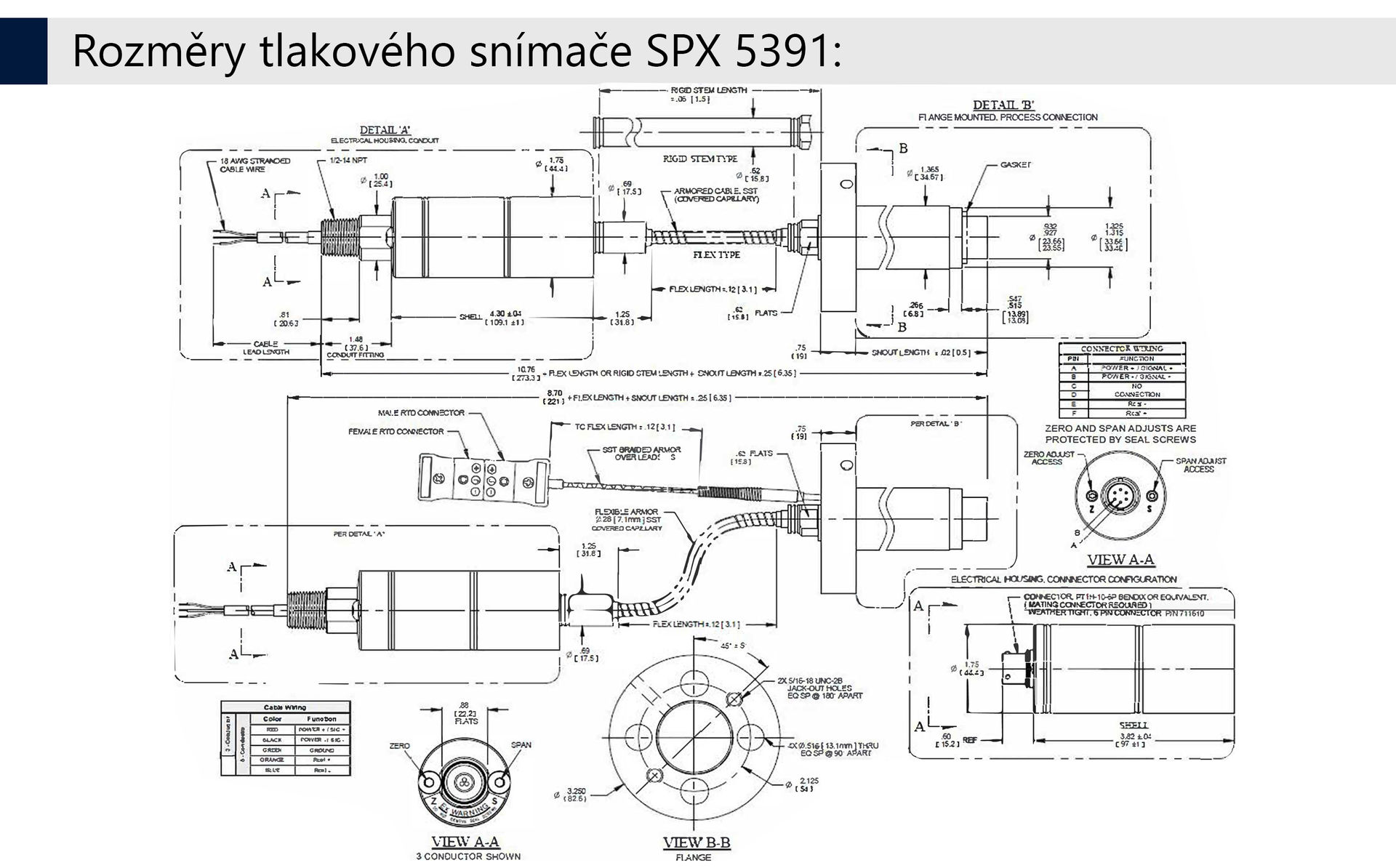

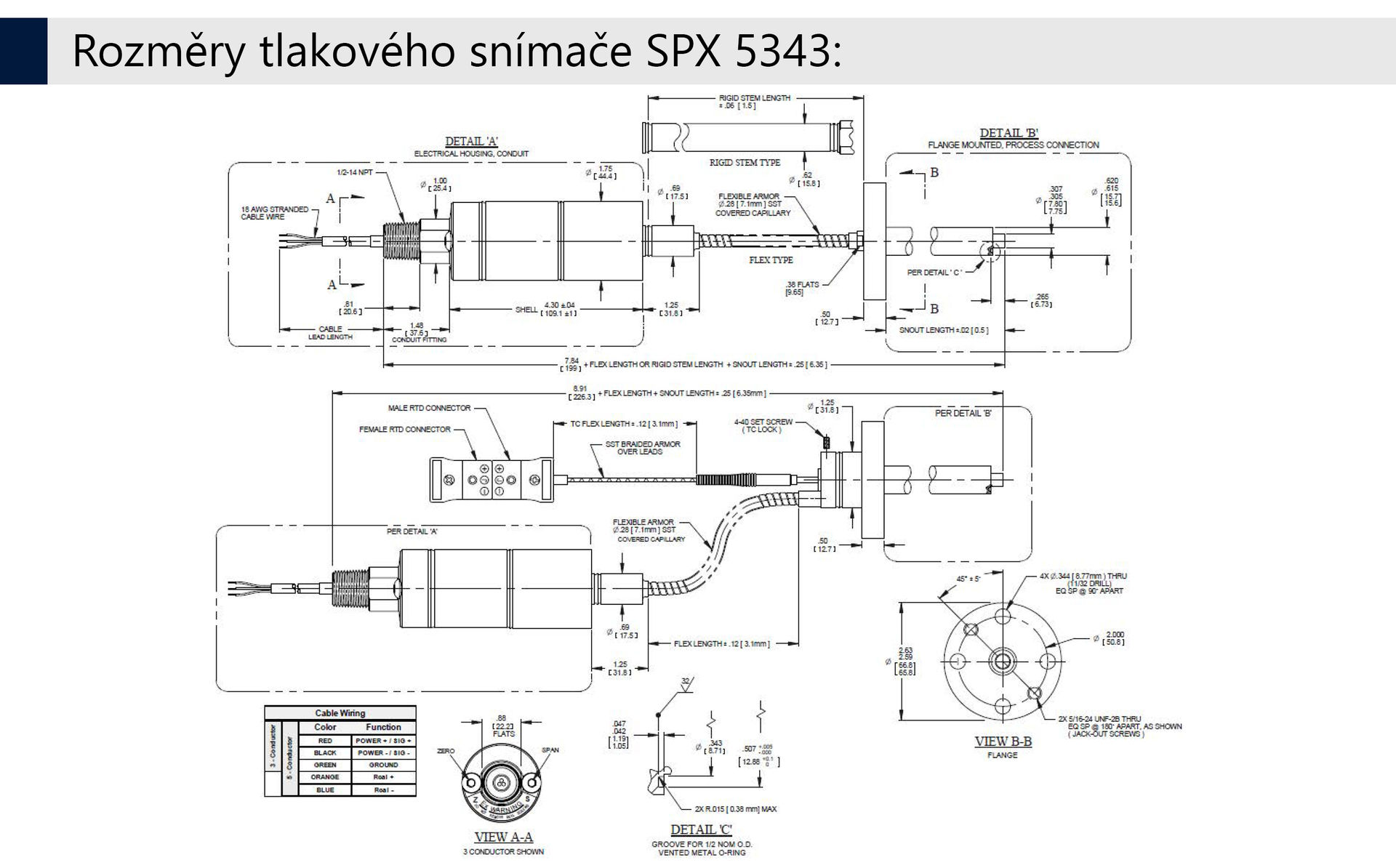

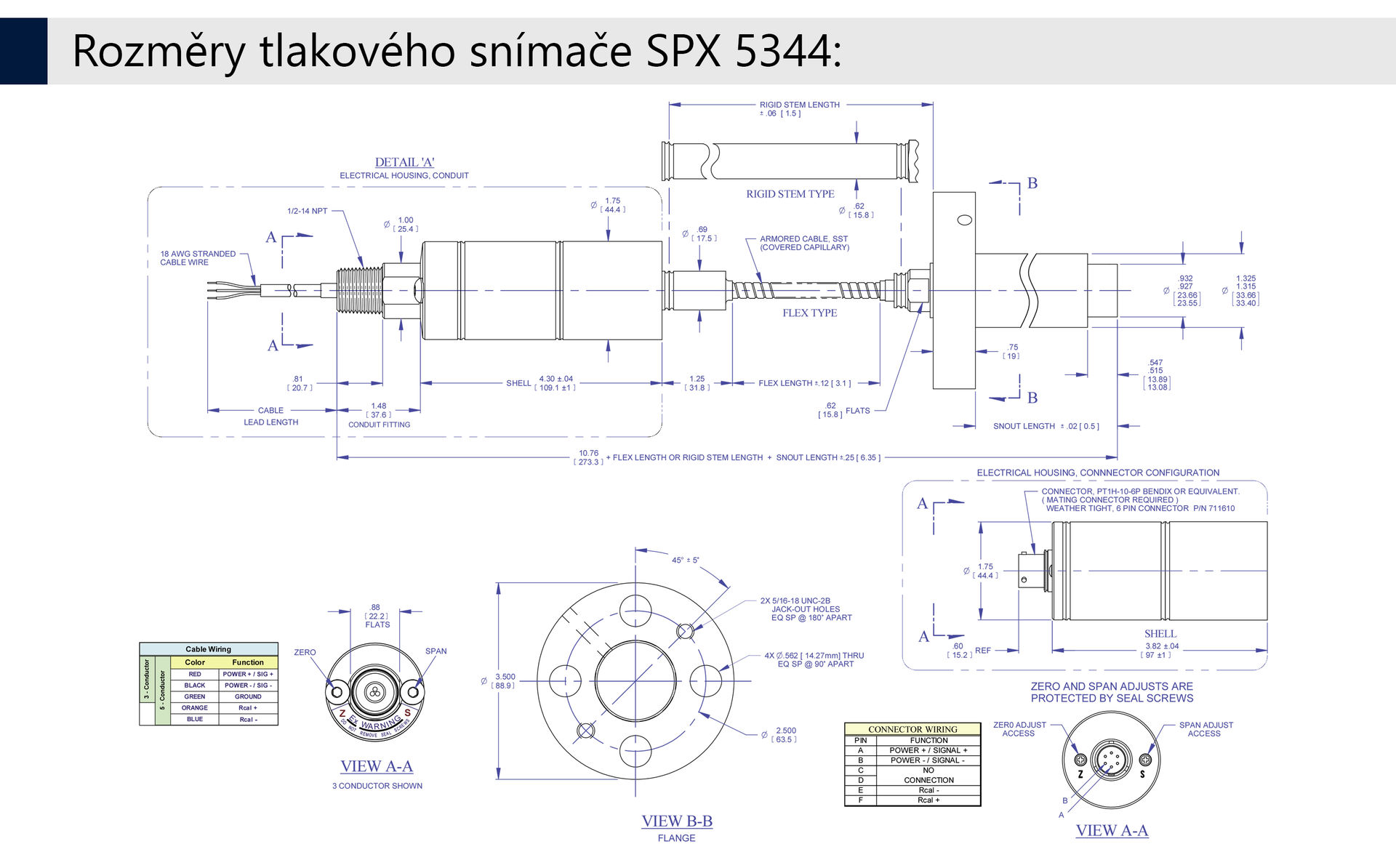

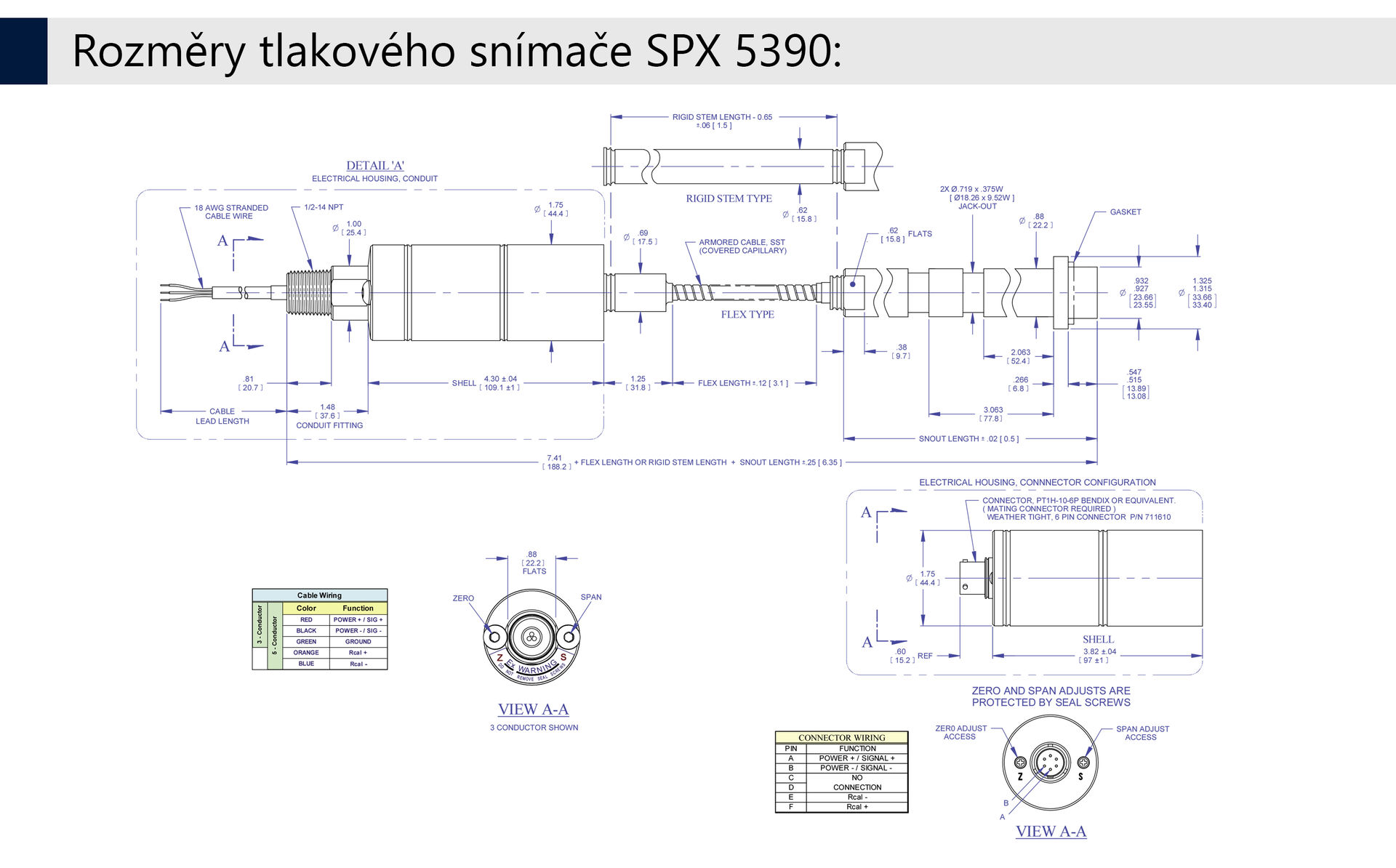

ROZMĚRY SNÍMAČE:
|
|
