Tlakové snímače taveniny sériová řada SPX-T 3

SPX-T - Řada 3

TSPX-T (řada 3) je inteligentní 4-20 mA řada snímačů, která zahrnuje teplotní kompenzaci a Inovaci Dynisco - DynaLarity ™. SPX-T přináší nejvýkonnější snímače v celé řadě. Kompenzace teploty je založena na měření RTD, které kompenzuje teplotní změny, které snižují teplotní odchylky a zvyšují přesnost. Není třeba provádět teplotní kalibraci po instalaci snímače.
DynaLarity používá pokročilý algoritmus, který bude linearizovat offsety na snímači. Kombinovaná kompenzace teploty a funkce DynaLarity snižují odchylky související s teplotou až o 80% a zlepšují přesnost o více než 60% oproti ostatním senzorům. Kombinované teplotní snímače jsou také k dispozici (RTD nebo 4-20mA). HART komunikace je standardem této řady. Řada SPX 3 se svařovanou nerozebíratelnou konstrukcí určenou pro použití v prostředích s nebezpečím výbuchu a ostatních náročných aplikacích.
Tyto zesílené vysílače eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími systémy na vysoké úrovni.

VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah:
od   35 bar do  700 bar
od 500 bar do  10 000 PSI
od 3.5 MPa do 70 MPa
od 3.500 KPa do 70 000 KPa
od 35 kg/cm2 do 700 kg/cm2

Přesnost:
32xx:
          ± 0.25% pro tlakový rozsah > 3,000 psi
          ±   0.5% pro tlakový rozsah = 1,500 psi
          ± 0.75% pro tlakový rozsah < 1,500 psi

33xx:
          ± 0.15% pro tlakový rozsah > 3,000 psi
          ± 0.25% pro tlakový rozsah = 1,500 psi
          ±   0.5% pro tlakový rozsah < 1,500 psi

Přetižitelnost:
1.5 x Celkového rozsahu
Opakovatelnost: 0.1 % cel. rozsahu snímače
Membrána snímače: 15-5 PH SST Povrstvení DyMax
Připojení snímače: 1/2"-20 UNF , M18 x 1.5
Montážní moment:

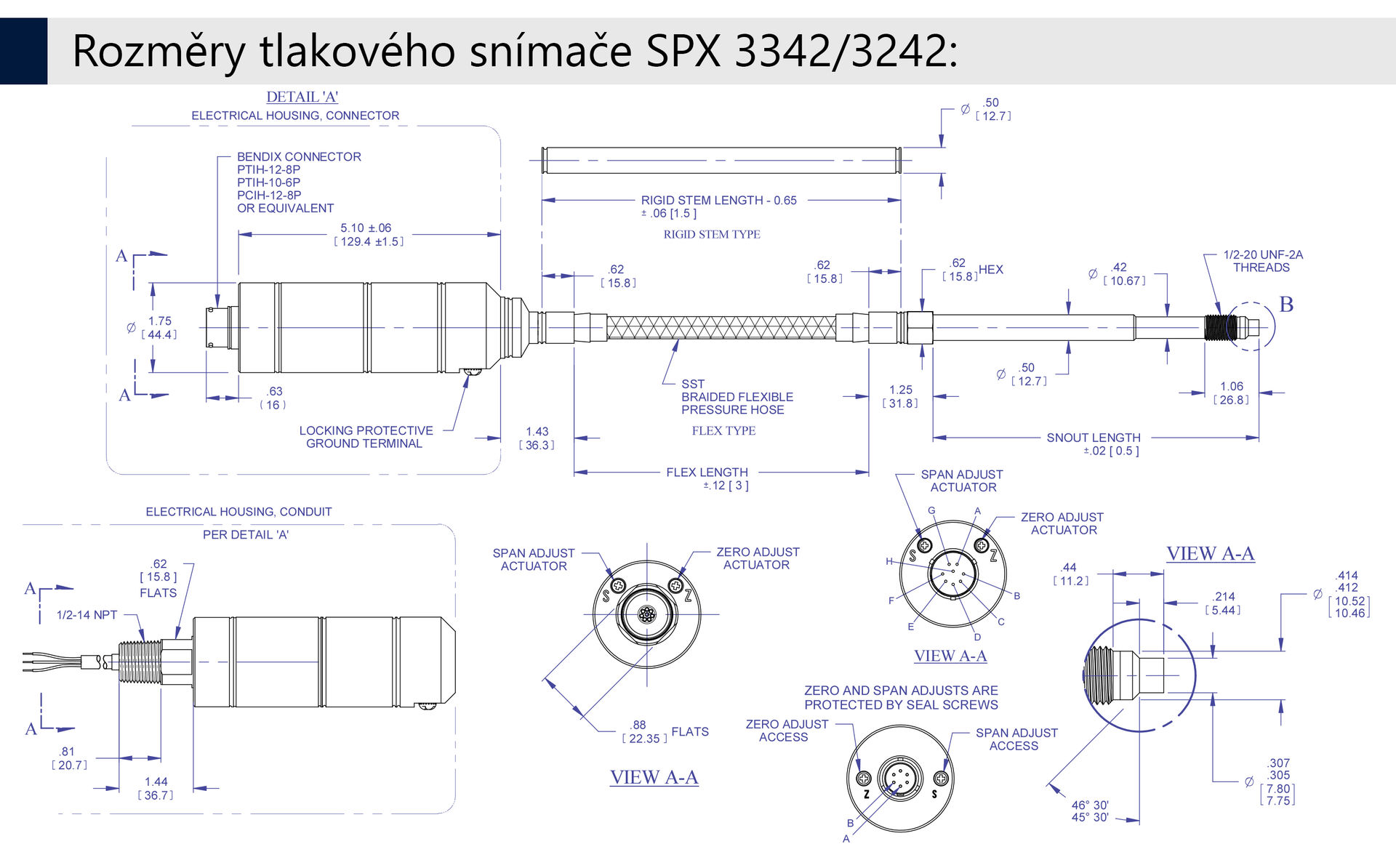

3242: 500 inch-lbf max

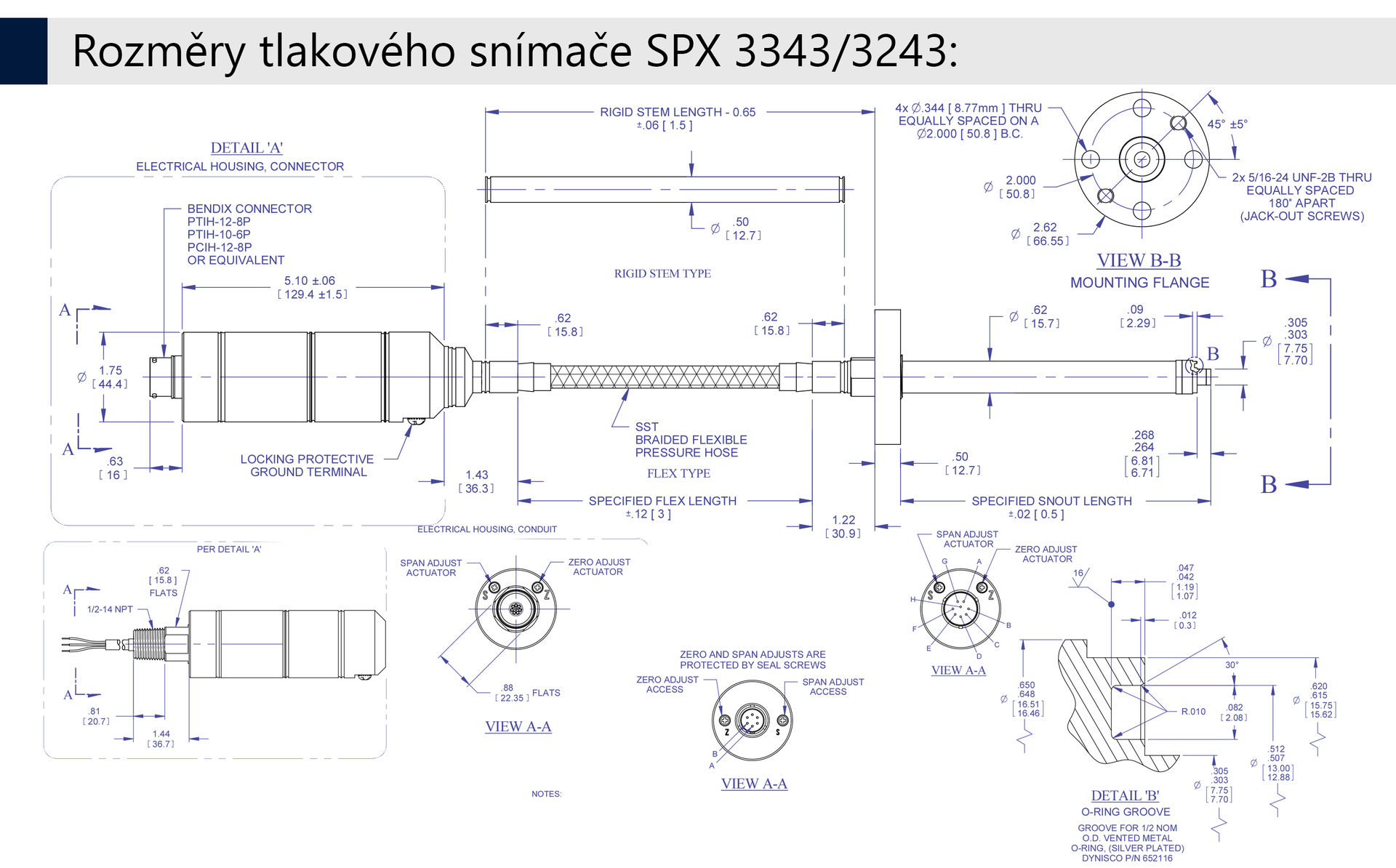

3243: 50 inch-lbf max
3342: 500 inch-lbf max
3343: 50 inch-lbf max

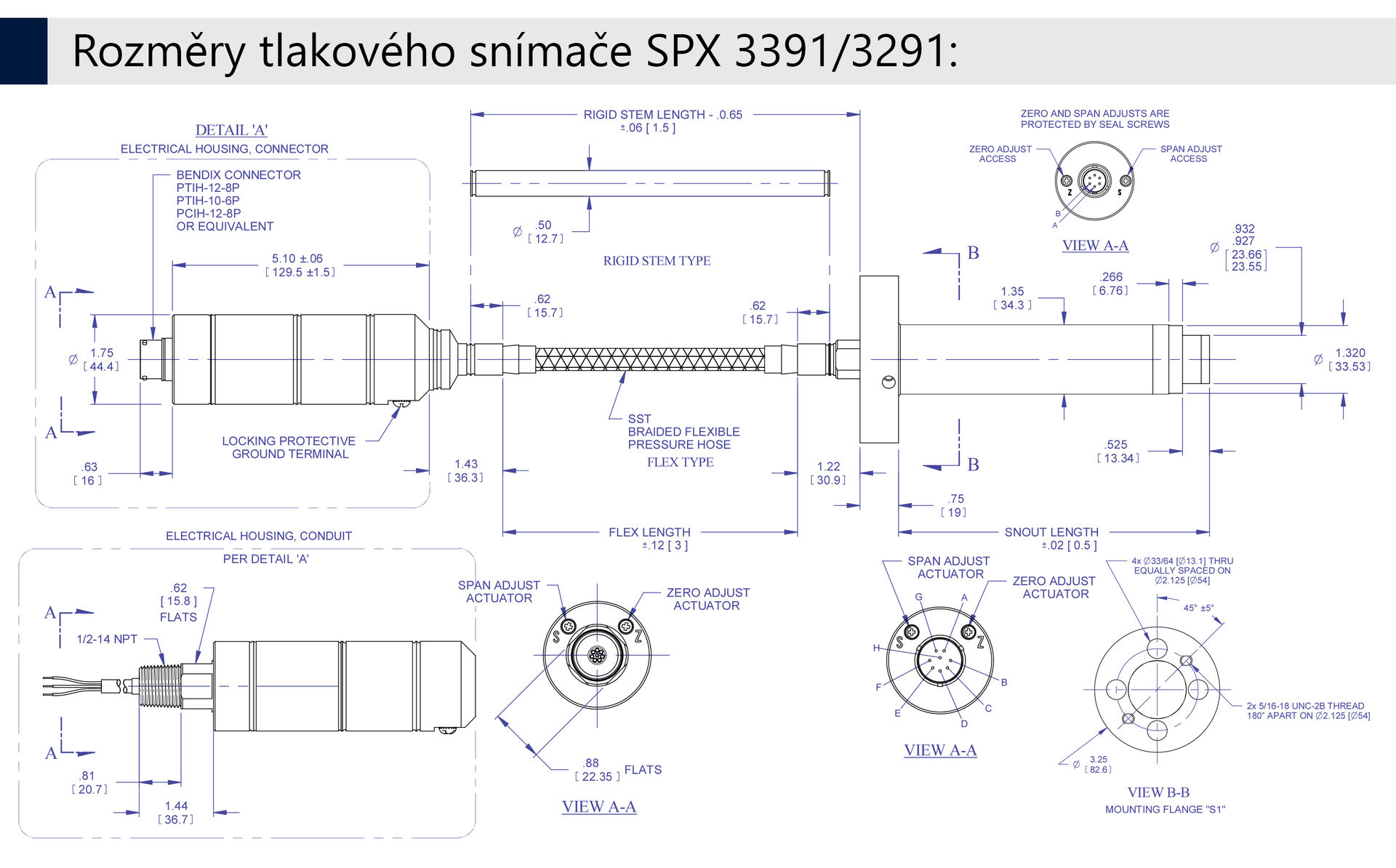

3290: 350 inch-lbf max
3291: 350 inch-lbf max

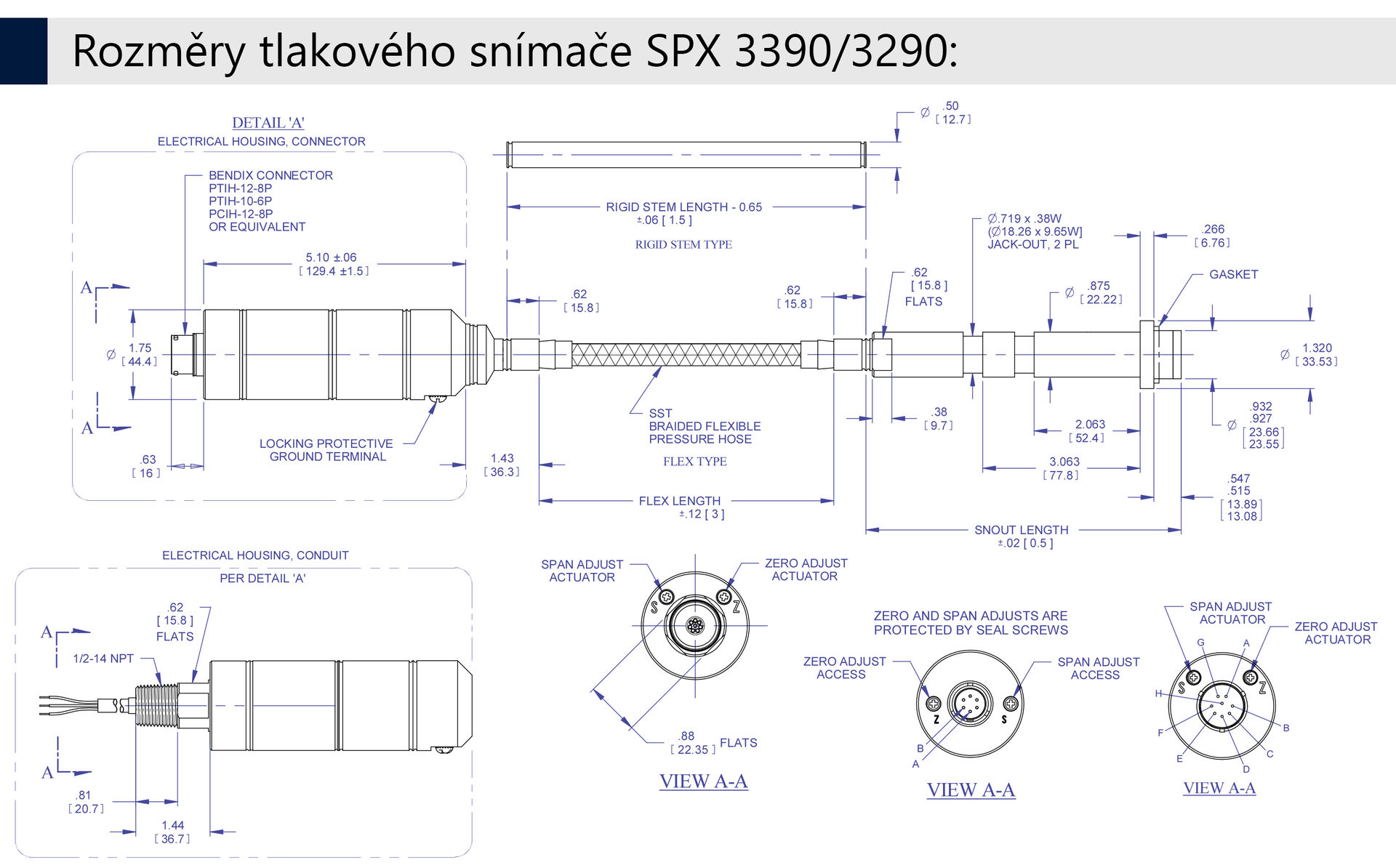

3390: 350 inch-lbf max
3391: 350 inch-lbf max
Konstukce snímače: dle konfigurace

TEPLOTNÍ CHARAKTERISTIKY



Max. teplota membrány:
400°C max
Posun nuly (vlivem teplotní špičky):
-
-------------------------------------------
------------------------------------------------------------------
  Max. teplota těla snímače: 85°C
  Posun nuly (vlivem teploty) -
  Citlivost posunutí (vlivem teploty) -

ELEKTRICKÉ CHARAKTERISTIKY




Napájení:
16 - 36 Vdc (Standard); 16 - 30 Vdc (ATEX IS)
Výstupní signál:
4 - 20 mA s volitelným HART ™
Nastavení nuly:
-
  Konektor: 6 PIN konektor Bendix
  Izolační odpor: 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc
  Odporová kalibrace (R-Cal): 80 % cel. rozsahu ± 0.50% celkového rozsahu
