Procesní idiktátor 1480
1480 je universální tlakový nebo teplotní indikátor s jedním nebo dvojitým konfigurovatelným alarmem stejně jako volitelnou lineární retransmisi zobrazovaného procesu. Ideální pro použití v extruzních aplikacích.
Procesní indikátor Dynisco 1480
Procesní indikátor Dynisco 1480
Procesní indikátor Dynisco 1480
Procesní indikátor Dynisco 1480
Procesní indikátor Dynisco 1490 a 1480
Funkce indikátoru:
|
Konfigurace výstupu:
|
1 nebo 2 reléové výstupy s volitelnou lineární retransmisí
|
|
|
Alarmy:
|
2 vysoké / nízké alarmy s nastavitelnou hysterezí
|
|
|
Zobrazované hodnoty:
|
Procesní, maximální a minimální hodnota
|
|
| Uživatelské rozhraní: | 3 tlačítka, 5 číslic 13 mm vysoký displej, 2 LED indikace alarmu, červené podsvícení |
Vstupy indikátoru:
|
Typy termočlánku:
|
J, K, C, R, S, T, B, L, N a PtRh20%vsPtRh40%
|
|
|
RTD:
|
3 vodiče PT100, 50Ω na maximální vedení (vyvážené)
|
|
|
Tenzometr:
|
350 Ohm tenzometr
|
|
| Připojení můstku: | 4 nebo 6 vodičů (6 pro použití interního zkratovacího spínače) | |
| Buzení můstku: | 10V ±7% | |
| Citlivost můstku: | 1,4 až 4 mV / V | |
| Rozsah vstupního signálu: | - 25% až + 125% plného rozsahu stupnice (přibližně -10 mV do +50 mV) | |
| Kalibrace: | Interní přepínač mezi svorkami CAL2 a CAL1. Pouze externí odpor |
|
| Hodnota zkreslení: | Od 40% do 100% | |
| DC Lineární: |
0 až 20mA, 4 až 20mA, |
|
| Škálování: | -1999 až 99999 s nastavitelnou desetinnou čárkou | |
| Impedance: | > 10MΩ pro rozsah termočlánků a mV,47KΩ pro rozsahy V a 5Ω pro rozsahy mA | |
| Přesnost: | ± 0,1% vstupního signálu rozsah ± 1 LSD (T / C CJC lepší než 1 ° C) | |
| Vzorkování: | 10 za sekundu, přibližně 16bitové rozlišení (100ms vzorkovací čas) | |
| Detekce porušení snímače: | <2 sekundy (kromě rozsahů DC založených na nulu), aktivace vysokých alarmů pro rozsahy T/C, RTD a mV, nízké alarmy aktivují rozsahy mA nebo V |
Výstupy a možnosti:
|
Alarmové relé:
|
Kontakty Jednotlivé relé
SPDT 2 Amp rezistory při 240V AC,> 500 000 operací. Zajišťovací nebo neuzavírací. Dvojitý relé SPST 2 Amp odpor při 240V> 200 000 operacích. Zesílená bezpečnostní izolace ze vstupů a dalších výstupů |
|
|
Výstupy lineárního zpětného vysílání DC:
|
0 až 20mA, 4 až 20mA do max. 500Ω, 0 až 10V, 2 až 10V, 0 až 5V do 500Ω min. 15 3/4 bitů (1 část v 52K a aktualizována v intervalech přibližně 65 ms. (Doba ustálení 130 ms) Stabilita: ± 76 str./min
|
|
|
Napájecí zdroj vysílače:
|
Výstup 24VDC @ 60mA
|
|
| Sériová komunikace: | 2 vodič RS485, 1200 až 19200 Baud Modbus | |
| Logický vstup: | Externí reset relé, uložený poplach 1 uplynulý čas, uložené hodnoty min / max PV nebo inicializace funkce tary. Akce se vyskytuje při vysokém (3 až 5VDC) až nízkém (0,8VDC) nebo přechodném (Open to Closed) přechodu |
Provozní a environmentální parametry:
|
Teplota a relativní vlhkost:
|
0 až 55°C (-20 až 80°C skladování), 20% až 95% RH bez kondenzace
|
|
|
Zdroj napájení:
|
110 až 240 V 50/60 Hz 7,5 VA (volitelně 20 až 48 V AC 7,5 VA / 22 až 65 V DC 5 W)
|
|
|
Ochrana předního panelu:
|
IEC IP66
(Za ochranou panelu je IP20) |
|
| Standardy a certifikace: | CE. Stupeň znečištění 2, instalace kategorie II "UL Listed" |

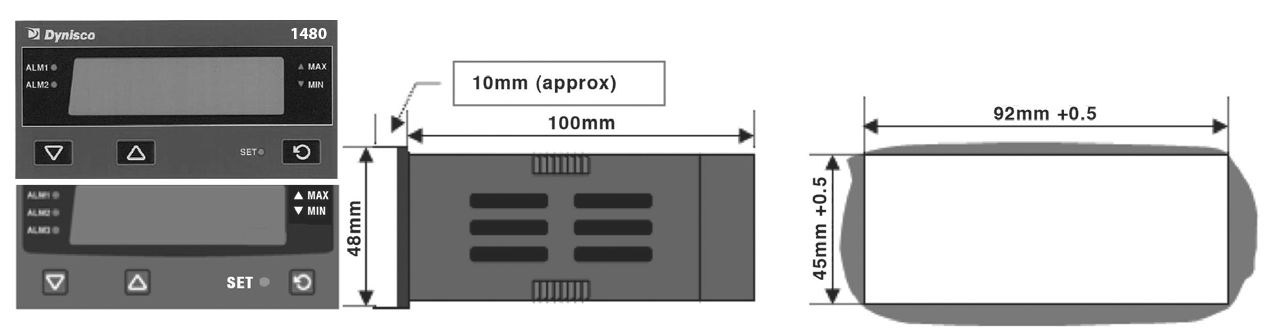

ROZMĚRY INDIKÁTORU:

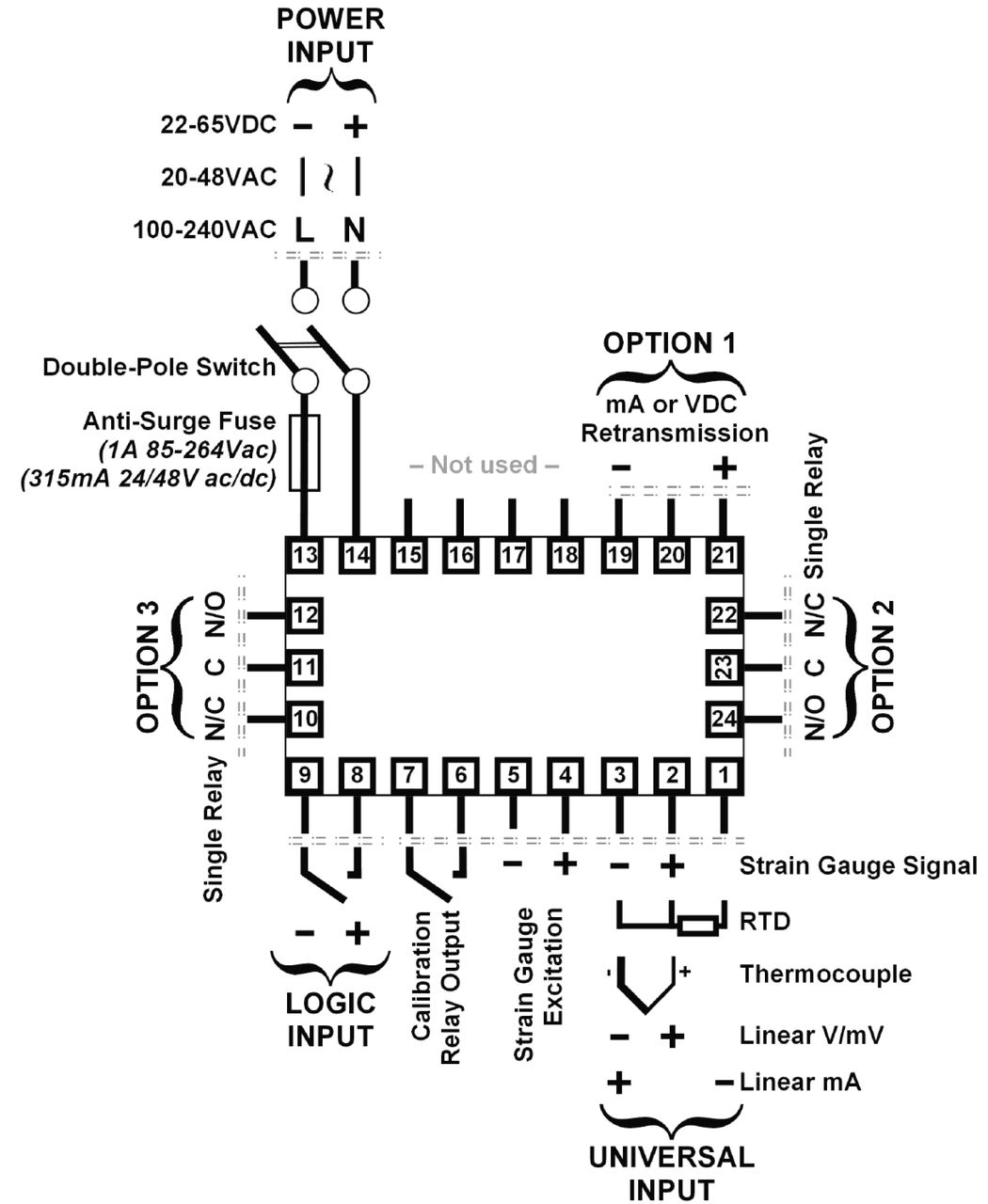

SCHÉMA ZAPOJENÍ:
