UPR 900 - procesní indikátor

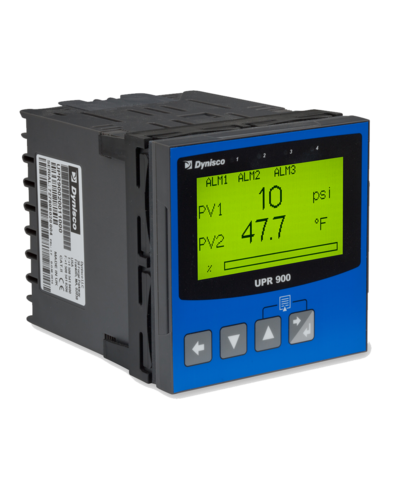

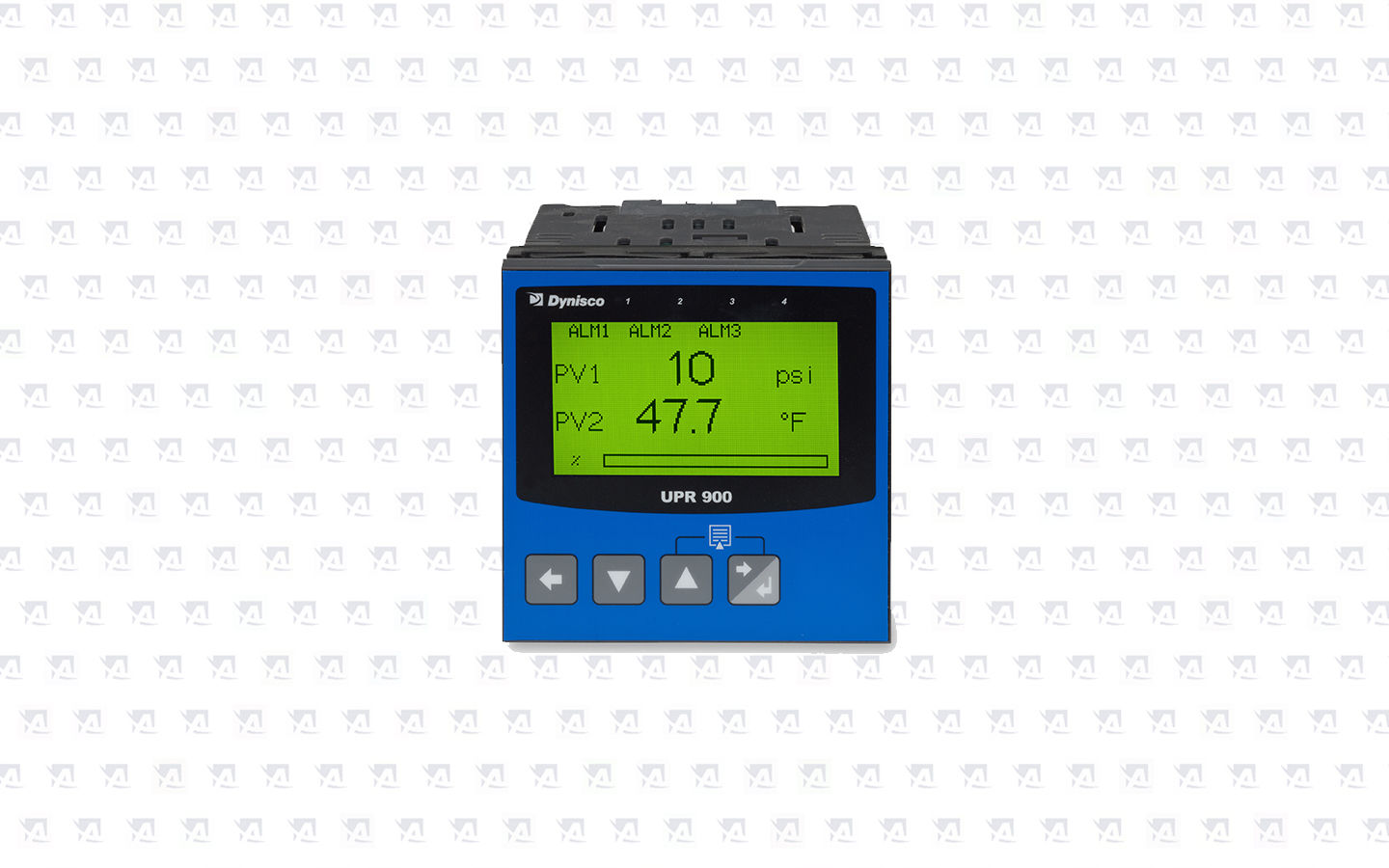

Procesní indikátor UPR 900

Dynisco UPR900 je kompaktní procesní indikátor formátu1/4 DIN. UPR900 může zobrazit vaše preferované hodnoty výrobního procesu. Volitelný sekundární vstup pro zobrazování hodnoty teploty nebo tlaku taveniny polymeru vše na jednom místě. Sekundárním vstupem může být tenzometr pro měření diferenčního tlaku v procesu. UPR900 obsahuje dva standardně přidělené alarmy s možností přidání třetího alarmu.
Grafický displej LCD umožňuje snadné čtení trendových grafů s uživatelsky volitelnými monochromatickými konfiguracemi. UPR900 lze snadno konfigurovat v jednotlivých sekcích, může být dálkově ovládán pomocí volitelné Modbus RS-485 nebo může být naprogramován pomocí softwaru BlueControl.

Procesní indikátor UPR 900

Procesní indikátor UPR 900

Procesní indikátor UPR 900

Procesní indikátor UPR 900

Procesní indikátor UPR 900

Procesní indikátor UPR 900

Výkonnostní charakteristiky:



Typ přístroje:
Digitální, PID, indikátor pro panelovou montáž
Displej:
160 x 80 monochromatický grafický LCD displej s podsvícením
Termočlánek:
± 0,1% plného rozsahu,
± 1LSD (± 1 ° C pro vnitřní CJC, pokud je povoleno)
  DC Lineární: ± 0,1% plného rozsahu, ± 1LSD
  Čas vzorkování: 50mS, typické

Vstupy indikátoru:



Vstup:
Tenzometr, termočlánek nebo lineární (Vdc, mA)
Tenzometr:
350 až 5000Ω, 1,4 až 4mV / V, excitace 10V ± 7%
Lineární vstup:
0 až 5Vdc a 0 až 10Vdc, 0 až 20mA a 4 až 20mA
  Vstupní signál: -25 až 125% v plném rozsahu (přibližně -10mV až + 50mV)
  Vstupní impedance: <10 Ω pro lineární proudový vstup, 165kΩ pro lineární napěťový vstup
  Kalibrace zkratu: Včetně nebo bez odporu (40 až 100% rozsahu)
  Digitální: - 25% až + 125% plného rozsahu stupnice (přibližně -10 mV do +50 mV)
Kalibrace: 4 programovatelné beznapěťové uzavírání kontaktů

Alarmové výstupy:




Typ alarmu:
SPST 2A max @ 240Vac odporové zatížení Dvě relé mají společné sdílení
Počet alarmů:
3 standard
Doba aktualizace alarmu:
100mS, typické

Výstupy indikátoru:




Typ (opakovaný přenos):
0-5Vdc a 0-10Vdc, 0-20mA a 4-20mA
Rozlišení:
15 3/4 bitů
Přesnost:
0,1% výstupního rozpětí (mA @ <500Ω, V @> 500Ω)
  Standardy a certifikace: CE. Stupeň znečištění 2, instalace kategorie II "UL Listed"

Komunikace indikátoru:




Typ:
Izolovaný RS-485
Protokol:
Modbus RTU

Mechanické charakteristiky:




Uchycení:
Pomocí šroubu na zadní straně
Přední panel:
IP65 s těsněním (přední konektor USB IP65)
  Provozní teplota: 32 až 122 ° F (0 až 50 °C)
  Teplota skladování: - 4 až 158 ° F (-20 až 70 °C)
  Vlhkost: 85% relativní vlhkosti, nekondenzující
  Hmotnost: 1,43 libry. (650 g)

Schválení a certifikace:




Označení CE:
Vlastní certifikace podle platných norem
Schválení agentury:
UL

Napájení indikátoru:




Příkon Sítě:
Verze pro nízké napájení:
100 až 240Vac, 50 / 60Hz přepínání
20 až 48 Vac 50 / 60Hz 25VA nebo 22 až 65Vdc 12W
  Spotřeba energie: 15VA, max
Napájecí zdroj vysílače:
24Vdc do 400Ω min, pohon 60mA pro 2 nebo 4-vodičové vysílače mA

ROZMĚRY INDIKÁTORU:




SCHÉMA ZAPOJENÍ:
