ATC 990 - Procesní regulátor

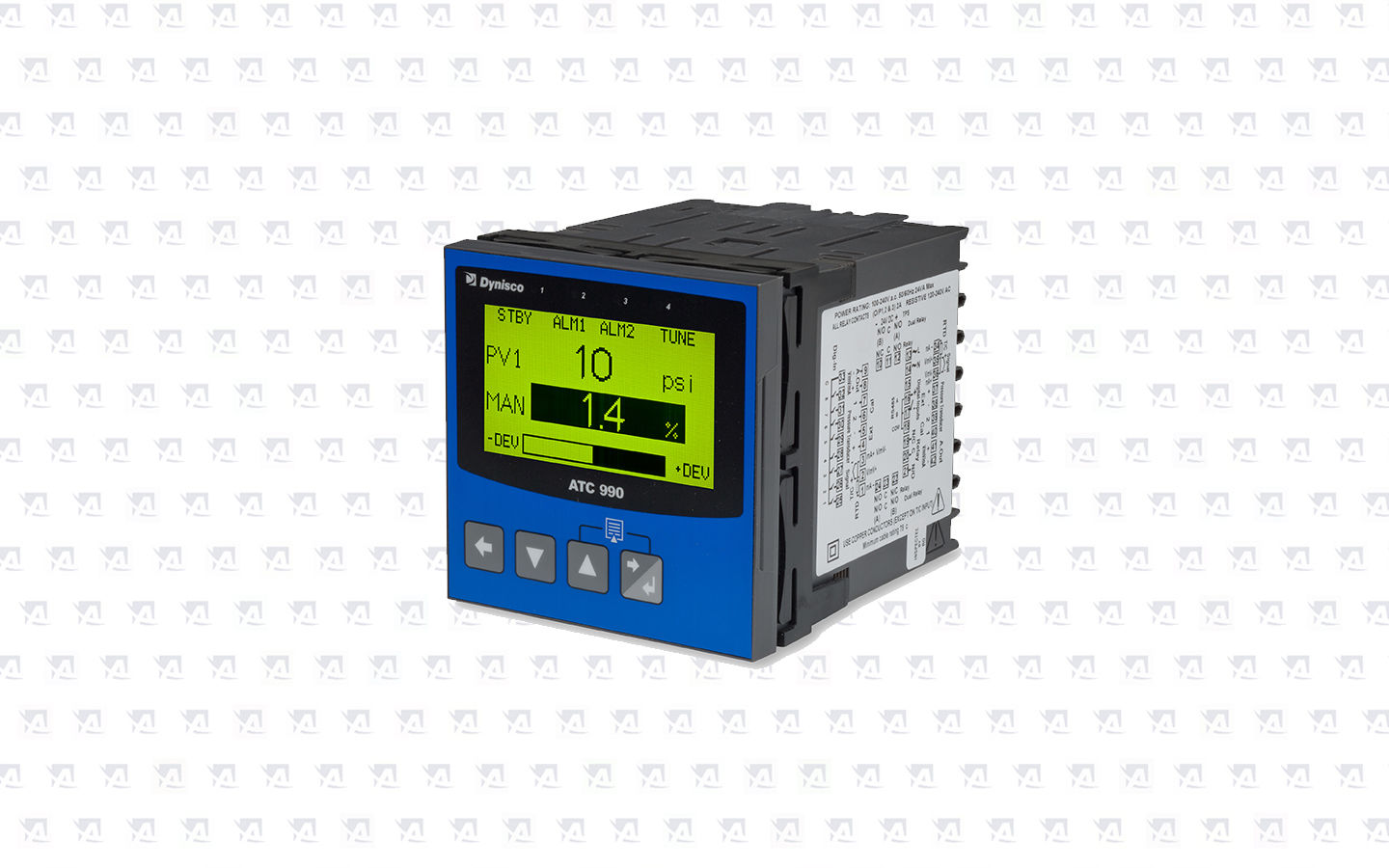

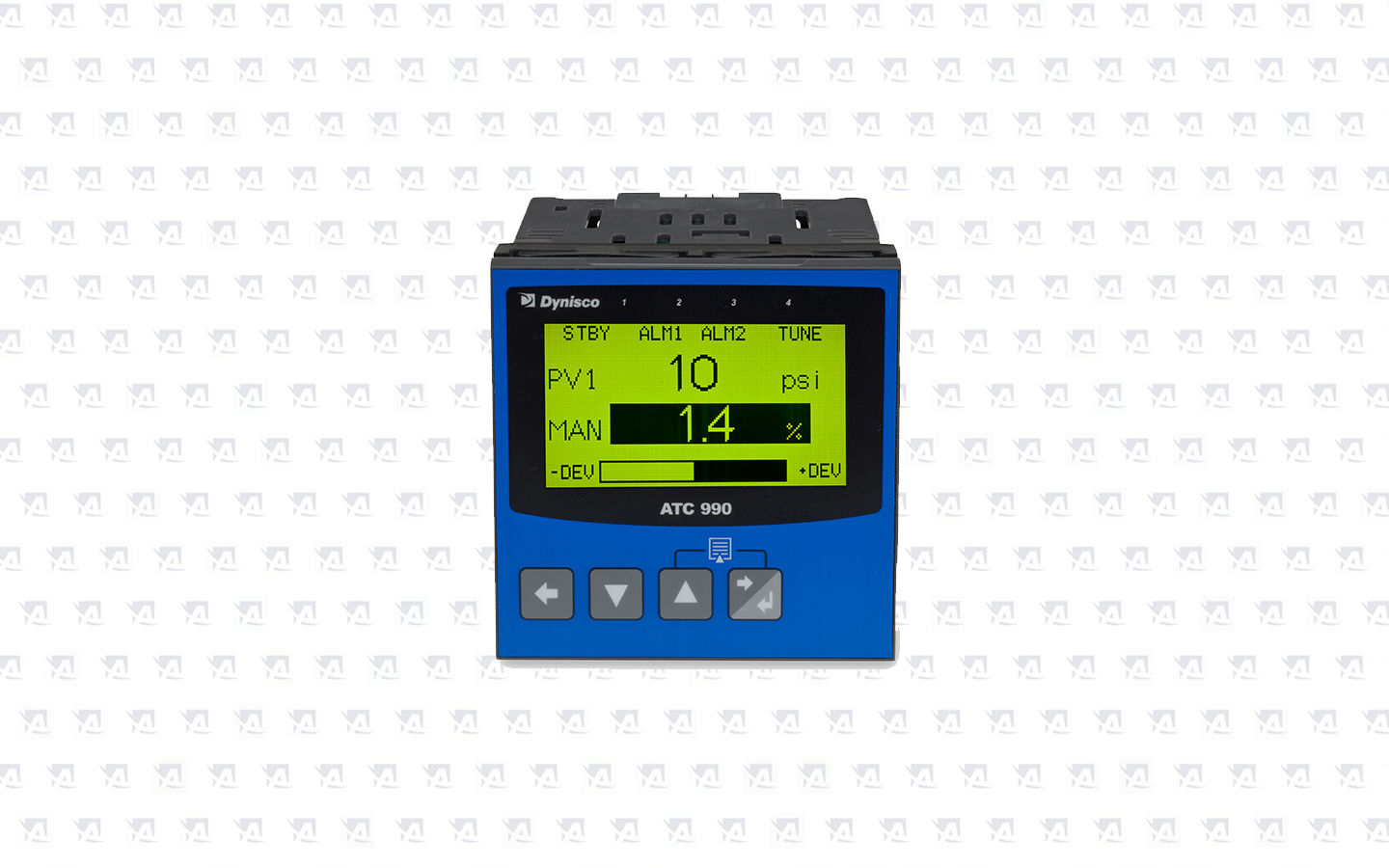

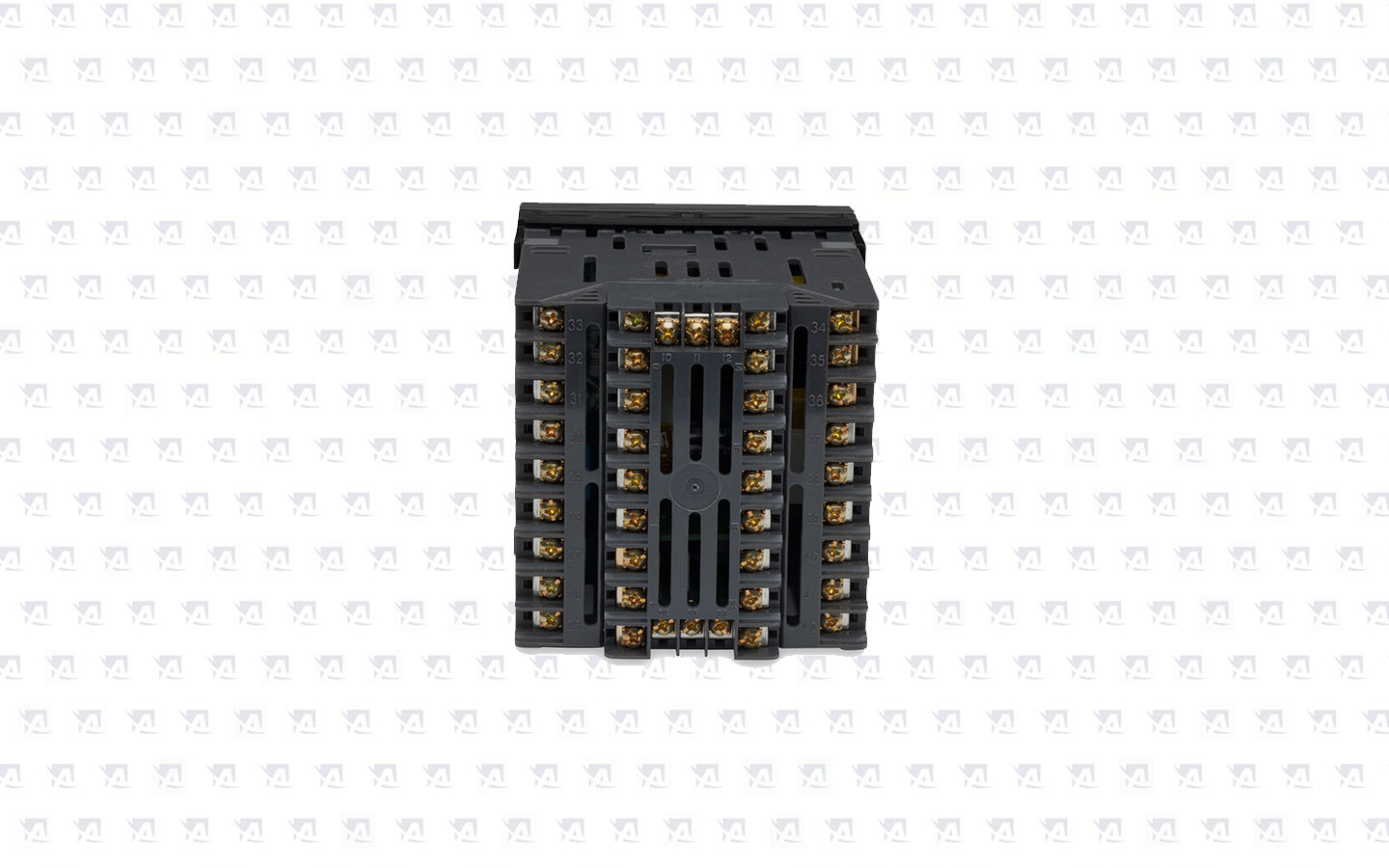

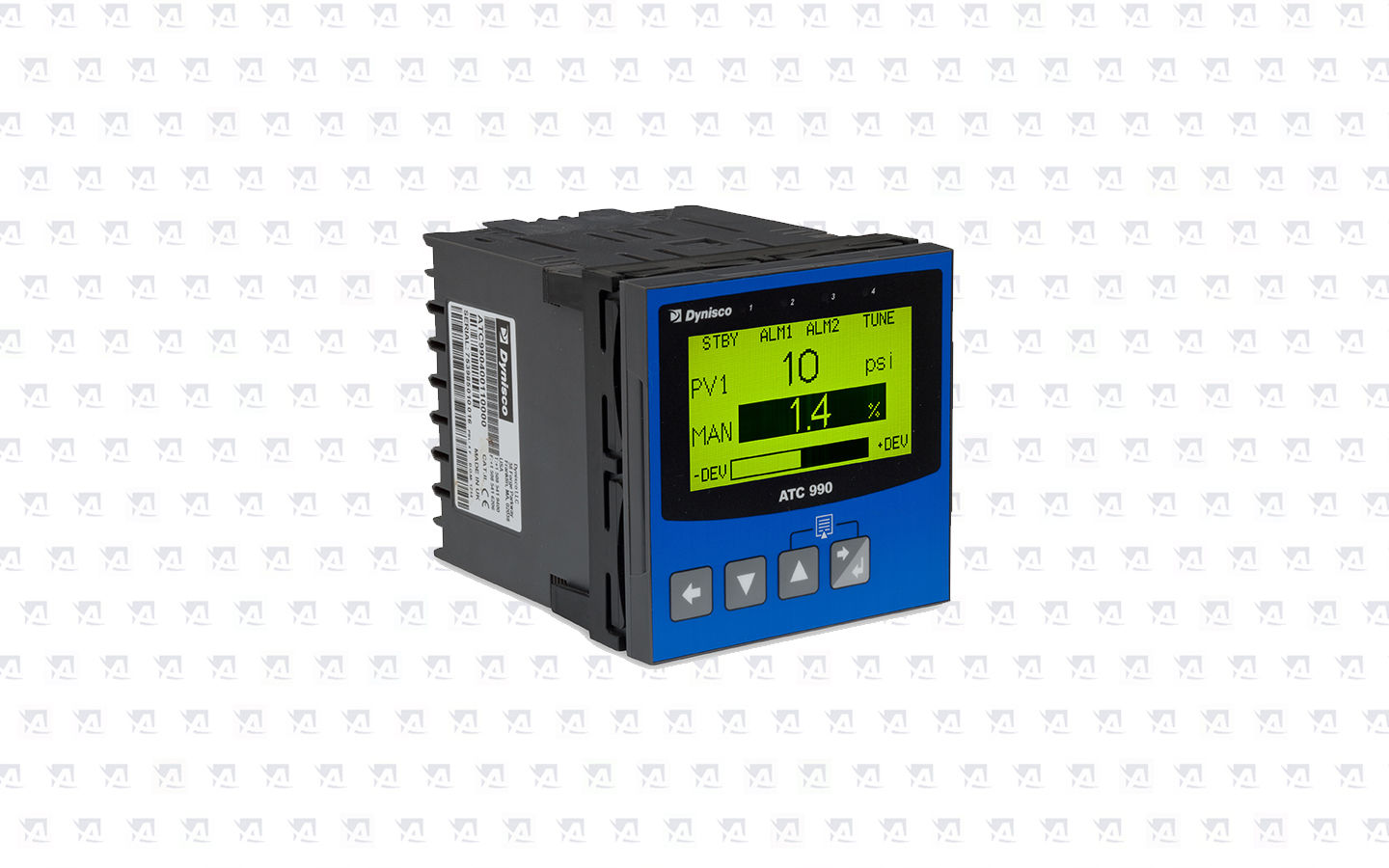

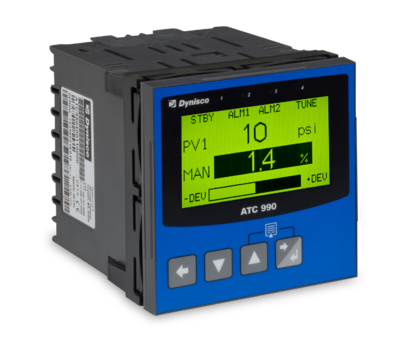

Procesní regulátor ATC 990

ATC 990 s grafickým / textovým LCD displejem je univerzální vstupní regulátor s pokročilými funkcemi včetně zobrazení trendu, digitálních vstupů, záznamů dat a USB portu. Poskytuje nákladově efektivní způsob řízení parametrů procesu, například pro aplikace extruze. Navrženo pro zvýšení efektivity a uživatelského komfortu a obsahuje funkce, které zkracují dobu uvedení do provozu, zjednodušují provoz a minimalizují prostoje při údržbě. Automatické ladění, nastavení alarmů externí napájení, různé vstupy (teplota/tlak). ATC 990 může také pracovat a řídit proces na základě diferenčního tlaku, pokud je použit volitelný mv/v vstup. Další užitečné informace zobrazené přímo na horní straně regulátoru pomocí led diod představují alarmy, horní nebo dolní hranice, chybové stavy a majáky inženýrských jednotek. Řídicí jednotka poskytuje rychlé a snadné nastavení, které obsahuje průvodce postupným nastavením, který se spustí automaticky při prvním spuštění.
K dispozici je také volitelné napájení 24 V DC.

Procesní regulátor ATC 990

Procesní regulátor ATC 990

Procesní regulátor ATC 990

Procesní regulátor ATC 990

Procesní regulátor ATC 990

Procesní regulátor ATC 990

Procesní regulátor ATC 990

Procesní regulátor ATC 990

Procesní regulátor ATC 990

Procesní regulátor ATC 990


Výkonnostní charakteristiky:



Typ přístroje:
Digitální regulátor s uzavřenou smyčkou PID pro montáž na panel
Displej:
160 x 80 monochromatický grafický LCD displej s podsvícením
Termočlánek:
± 0,1% plného rozsahu,
± 1LSD (± 1 ° C pro vnitřní CJC, pokud je povoleno)
  DC Lineární: ± 0,1% plného rozsahu, ± 1LSD
  Čas vzorkování: 50mS, typické

Vstupy regulátoru:



Vstup:
Tenzometr, termočlánek nebo lineární (Vdc, mA)
Tenzometr:
350 až 5000Ω, 1,4 až 4mV / V, excitace 10V ± 7%
Lineární vstup:
0 až 5Vdc a 0 až 10Vdc, 0 až 20mA a 4 až 20mA
  Vstupní signál: -25 až 125% v plném rozsahu (přibližně -10mV až + 50mV)
  Vstupní impedance: <10 Ω pro lineární proudový vstup, 165kΩ pro lineární napěťový vstup
  Kalibrace zkratu: Včetně nebo bez odporu (40 až 100% rozsahu)
  Digitální: - 25% až + 125% plného rozsahu stupnice (přibližně -10 mV do +50 mV)
Kalibrace: 4 programovatelné beznapěťové uzavírání kontaktů

Alarmové výstupy:




Typ alarmu:
SPST 2A max @ 240Vac odporové zatížení Dvě relé mají společné sdílení
Počet alarmů:
3 standard
Doba aktualizace alarmu:
100mS, typické

Výstupy regulátoru:




Typ (opakovaný přenos):
0-5Vdc a 0-10Vdc, 0-20mA a 4-20mA
  Typ (ovládání): 0-5Vdc a 0-10Vdc, 0-20mA a 4-20mA
Rozlišení:
15 3/4 bitů
Přesnost:
0,1% výstupního rozpětí (mA @ <500Ω, V @> 500Ω)
  Standardy a certifikace: CE. Stupeň znečištění 2, instalace kategorie II "UL Listed"

Ovládací funkce:




Typ:
Adaptivní algoritmus automatického ladění Sériové komunikační rozhraní
Typ:
Izolovaný RS-485
  Protokol: Modbus RTU

Komunikace regulátoru:




Typ:
Izolovaný RS-485
Protokol:
Modbus RTU

Mechanické charakteristiky:




Uchycení:
Pomocí šroubu na zadní straně
Přední panel:
IP65 s těsněním (přední konektor USB IP65)
  Provozní teplota: 32 až 122 ° F (0 až 50 °C)
  Teplota skladování: - 4 až 158 ° F (-20 až 70 °C)
  Vlhkost: 85% relativní vlhkosti, nekondenzující
  Hmotnost: 1,43 libry. (650 g)

Schválení a certifikace:




Označení CE:
Vlastní certifikace podle platných norem
Schválení agentury:
UL

Napájení indikátoru:




Příkon Sítě:
Verze pro nízké napájení:
100 až 240Vac, 50 / 60Hz přepínání
20 až 48 Vac 50 / 60Hz 25VA nebo 22 až 65Vdc 12W
  Spotřeba energie: 15VA, max
Napájecí zdroj vysílače:
24Vdc do 400Ω min, pohon 60mA pro 2 nebo 4-vodičové vysílače mA

ROZMĚRY INDIKÁTORU:




SCHÉMA ZAPOJENÍ:
