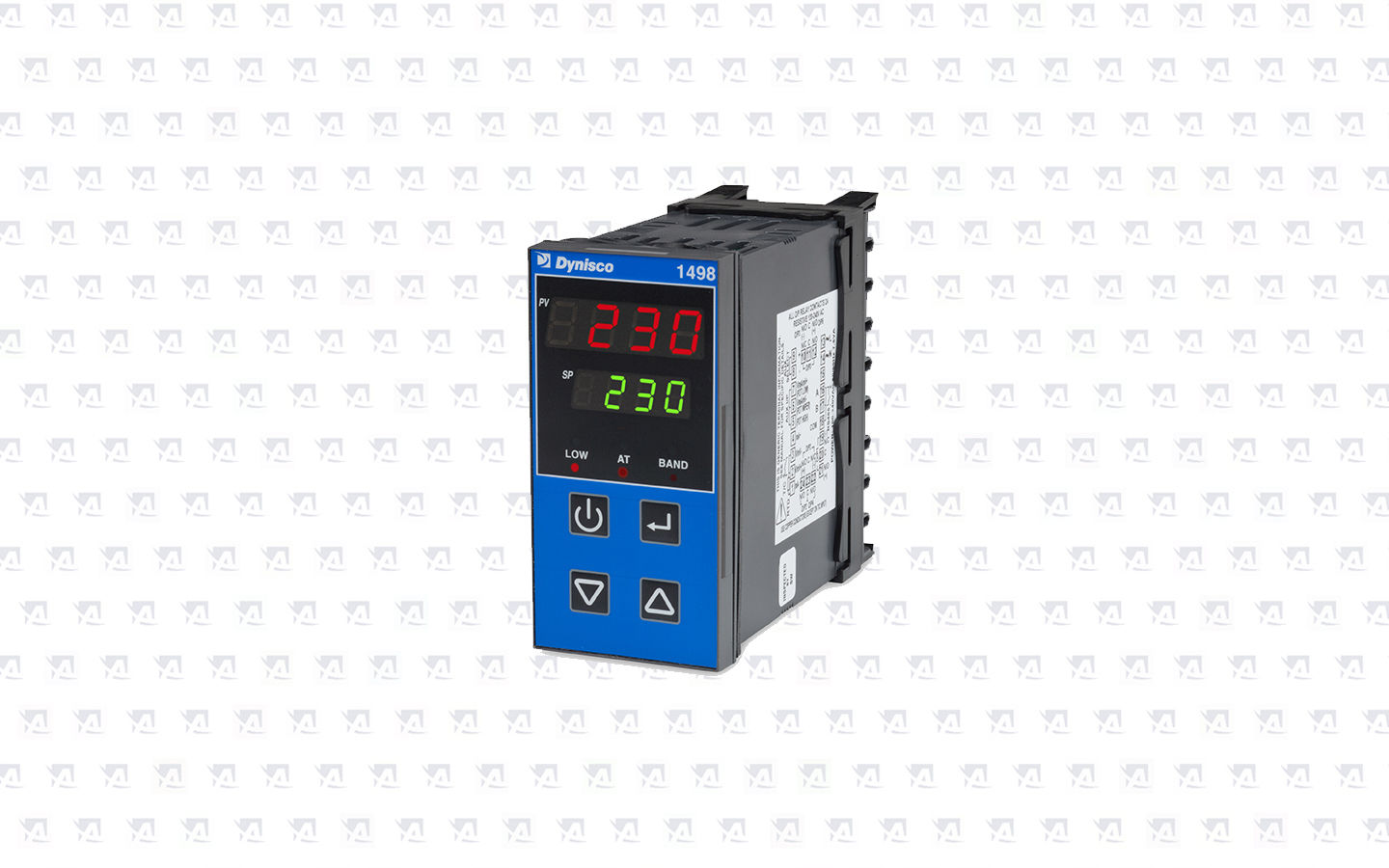

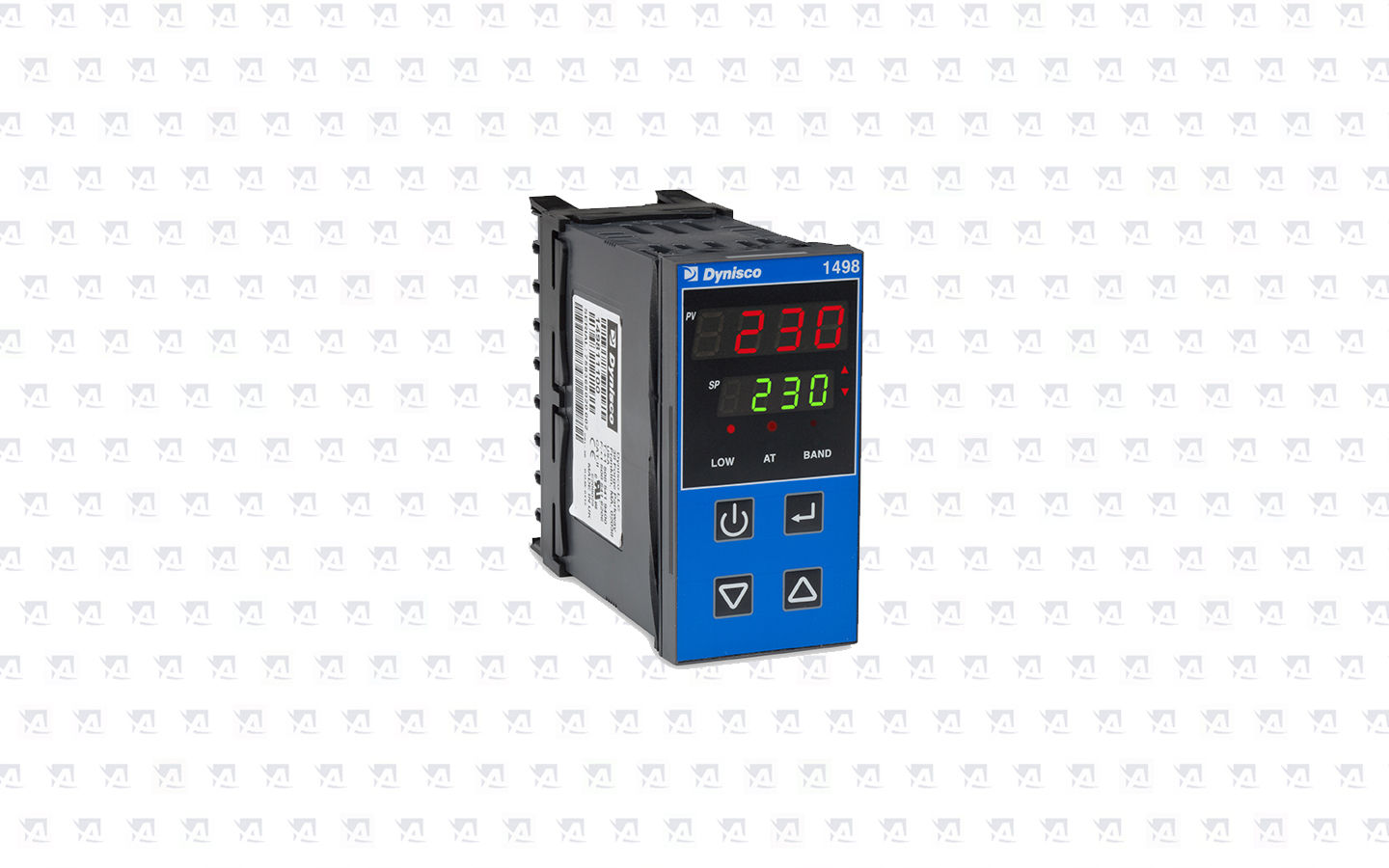

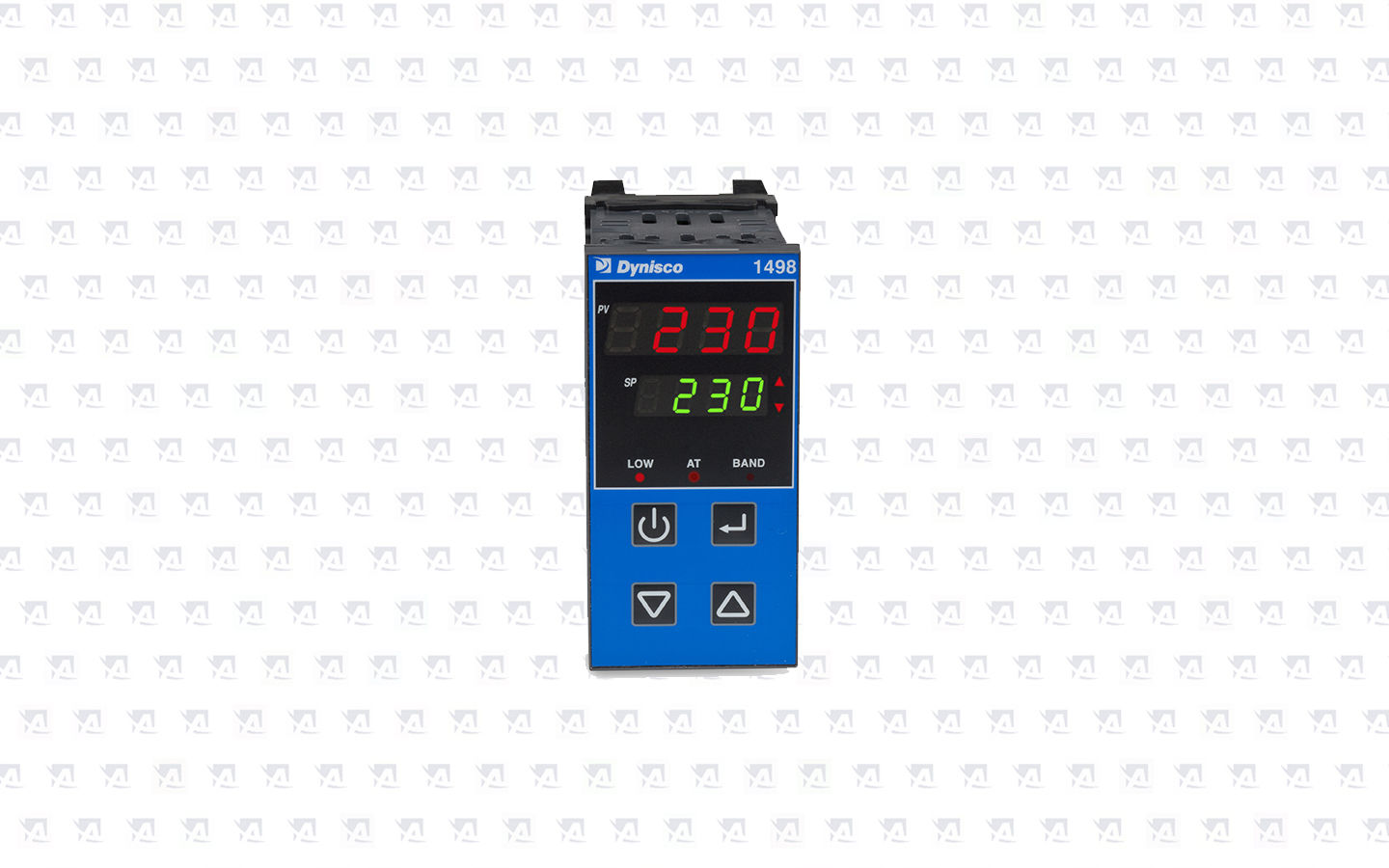

Teplotní regulátor 1498

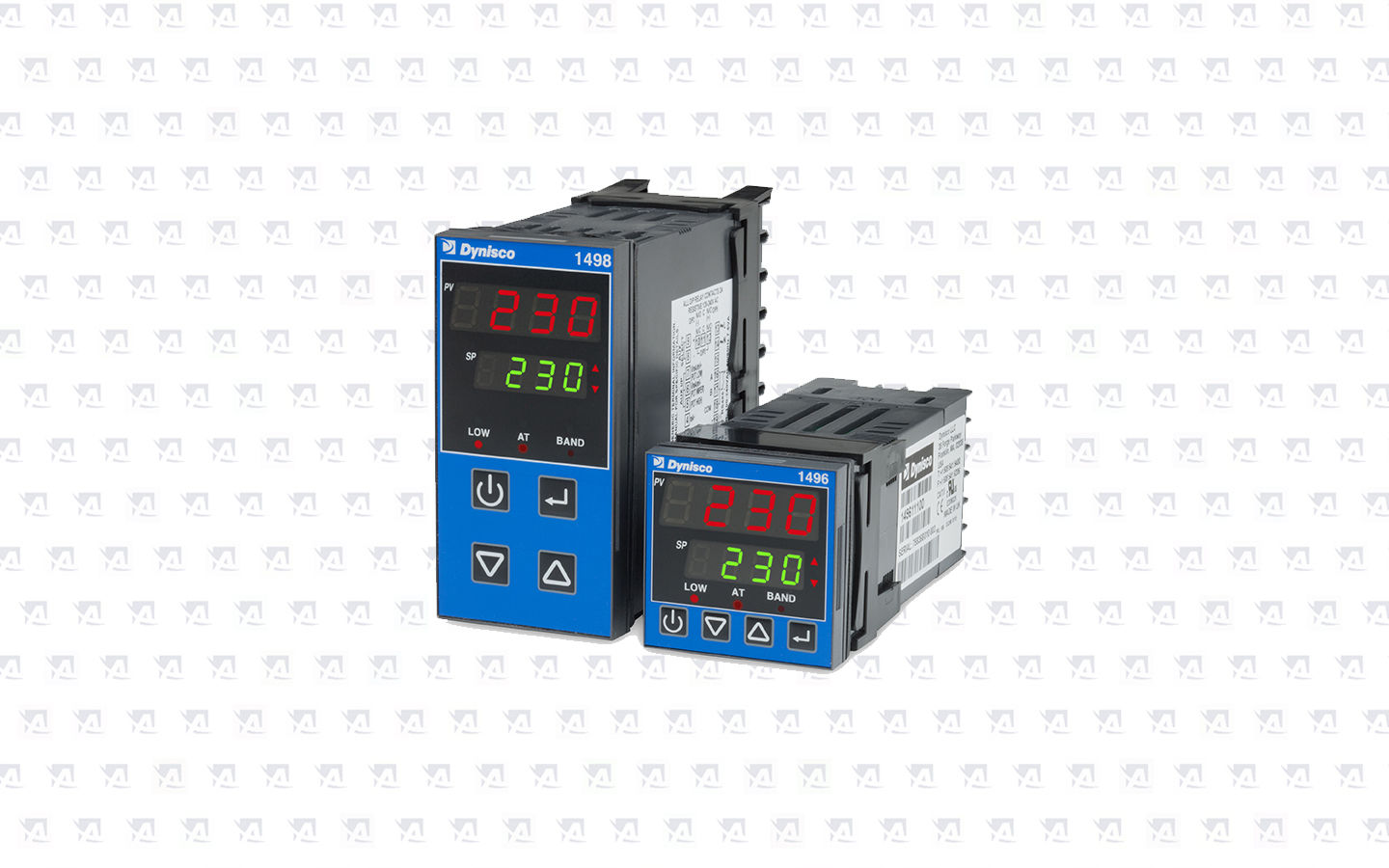

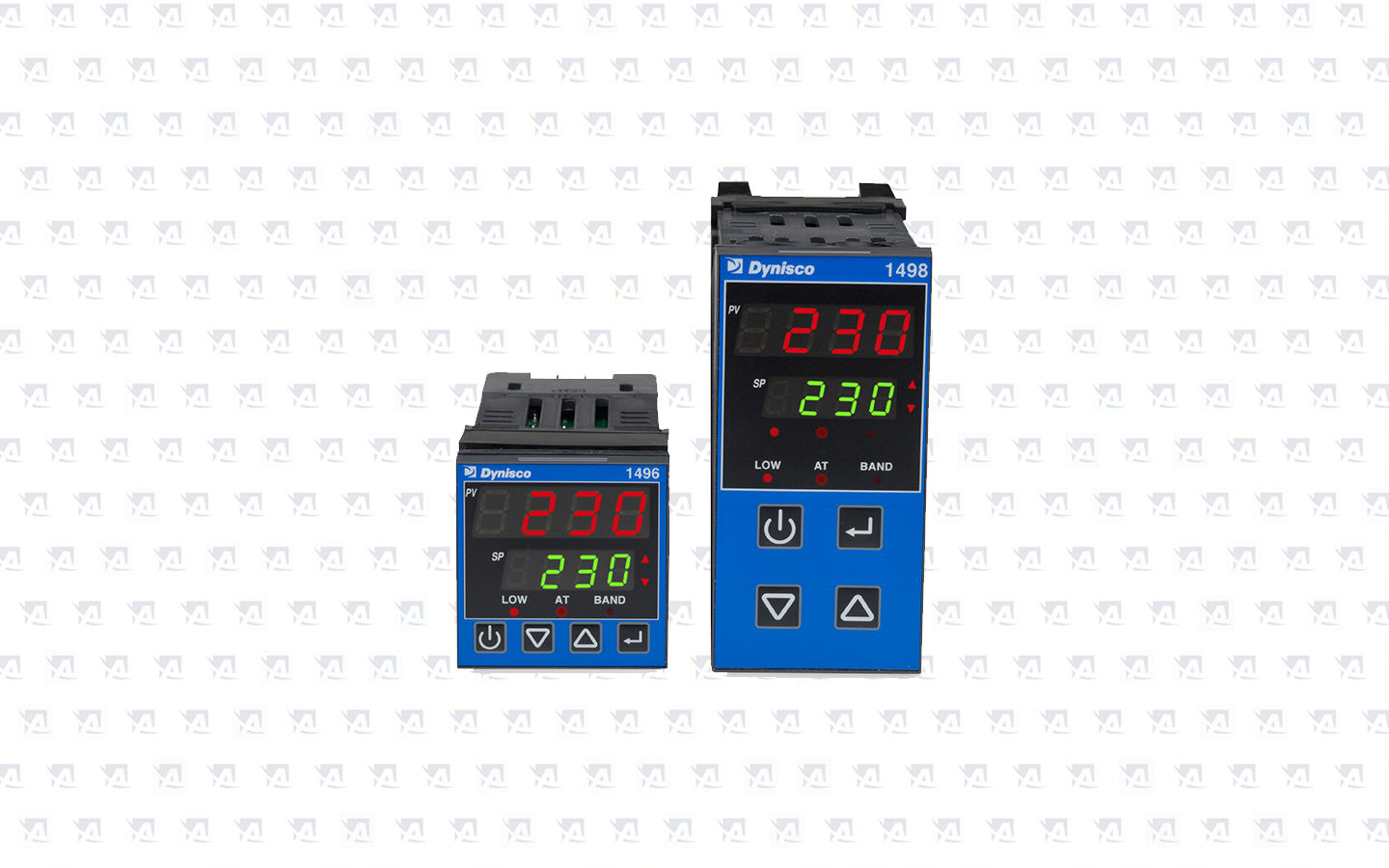

Regulátory teploty řady Dynisco 1496 a 1498 jsou řešením pro přesné řízení teploty extruderů. Se dvěma rozměry DIN a více výstupními konfiguracemi je regulátor vhodný pro řízení teploty pro vytlačovací stroje. Regulátory 1496 (formát 1/16 DIN) a 1498 (formát 1/8 DIN) mohou být také použity v režimu pouze indikátorů, který umožňuje používat jeden přístroj pro všechny aplikace. Zajišťující maximální flexibilitu pro řízení průmyslových procesů. Řada 1496 a 1498 byla navržena pro rychlou konfiguraci, aby odpovídala specifickým nastavením a výchozím parametrům daných aplikací. Trojí nastavení alarmu jsou standardní a mohou být použity pro procesní procesy s vysokou nízkou hodnotou, odchylkou od SP, , logickým OR / AND, smyčkovým poplachem pro zabezpečení řízení procesů. Všechny procesní alarmy mají nastavitelnou hysterezi.
Procesní regulátor 1498
Procesní regulátor 1498
Procesní regulátor 1498
Procesní regulátor 1498
Procesní regulátor 1498
Procesní regulátor 1498
Procesní regulátor 1498
Výkonnostní charakteristiky:
|
Typy vstupních termočlánků:
|
J, K, C, R, S, T, B, L, N & PtRh20% vs. PtRh40%
|
|
|
RTD 3 vodičový vstup:
|
PT100, 50Ω na maximální vedení (vyvážené)
|
|
|
Přesnost:
|
± 0,1% vstupního rozsahu ± 1 LSD (T / C CJC lepší než 1 ° C)
|
|
| Režimy zařízení: | PID řadič nebo indikátor | |
| Typy řízení: | Plná funkce PID s přednastavením, samočinným laděním, manuálním laděním nebo ovládáním zapnutí / vypnutí | |
| Řídící operace: | Ohřev nebo chlazení | |
| Ovládání ovladačů SSR Výstupy: | Možnost pohonu> 10V DC při 5000Ω minimální | |
| Konfigurace výstupu: | Až 3 možné, pro ovládání a alarm | |
| Typy alarmů, 3 dostupné: | Proces je vysoký, nízký proces, odchylka SP, pásmo, logické OR / AND | |
| Řídící a alarmové relé: | Kontakty SPDT 2 Amp rezistor při 240VAC, 500,000 operations | |
| Komunikace: | 2 vodič RS485, 1200 až 19200 Baud, Modbus | |
| DC Lineární: | 1- 20mA, 4-20mA, 0-50mV, 10-50mV, 0-5V 2- 5V, 0-10V, 2-10V |
|
| Výstupy triaku: | 0,01-1 Amp AC, 20 až 280Vrms, 47 až 63Hz | |
| Vzorkování: | 4 za sekundu, rozlišení 14 bitů (přibližně) | |
| Impedance: | 10MΩ pro rozsah termočlánků a mV, 47KΩ pro rozsahy V a 5Ω pro rozsahy mA, | |
| Detekce přerušení snímače: | <2 sekundy (kromě rozsahů DC založených na nule); ovládání O / P vypnutí; aktivace vysokých alarmů pro rozsahy T / C a mV; nízké alarmy aktivujte pro rozsah RTD, mA nebo V |
Mechanické charakteristiky a balení:
|
Zdroj napájení:
|
100 to 240V 50/60Hz 7.5VA; 20 to 48VAC 7.5VA; 22 to 65V DC 5W
|
|
|
Automatické nebo ruční ovládání:
|
Možnost výběru z panelu s bezzásuvným přenosem
|
|
|
Ovládací prvek:
|
Ovládání ON / OFF lze volit z klávesnice
|
|
| Uživatelské prostředí: | 4 tlačítka | |
| LED displej: | 4 digitální 10 mm červené a dolní 8 mm zelené plus 5 LED indikátorů | |
| Kalibrace zkratu: | Včetně nebo bez odporu (40 až 100% rozsahu) | |
| Škálování: | -1999 až 9999 s nastavitelnou desetinnou čárkou | |
| Ochrana předního panelu: | IEC IP66 (Za krytí panelu IP20) | |
| Teplota, provozní: | 32 až 130°F (0 to 55°C) | |
| Teplota, skladování: | -4 až 17°F (-20 to 80°C) | |
| Relativní vlhkost: | 20% až 95% RH bez kondenzace |
Schválení a vlastní certifikace:
|
CE:
|
Směrnice 2004/108 / ES
|
|
|
ISO:
|
Výrobní prostředí ISO 9001: 2008
|
|
|
UL, ULc:
|
Laboratoř upisovatelů (USA a Kanada)
|
ROZMĚRY REGULÁTORU:
SCHÉMA ZAPOJENÍ:
