PT 4654XL

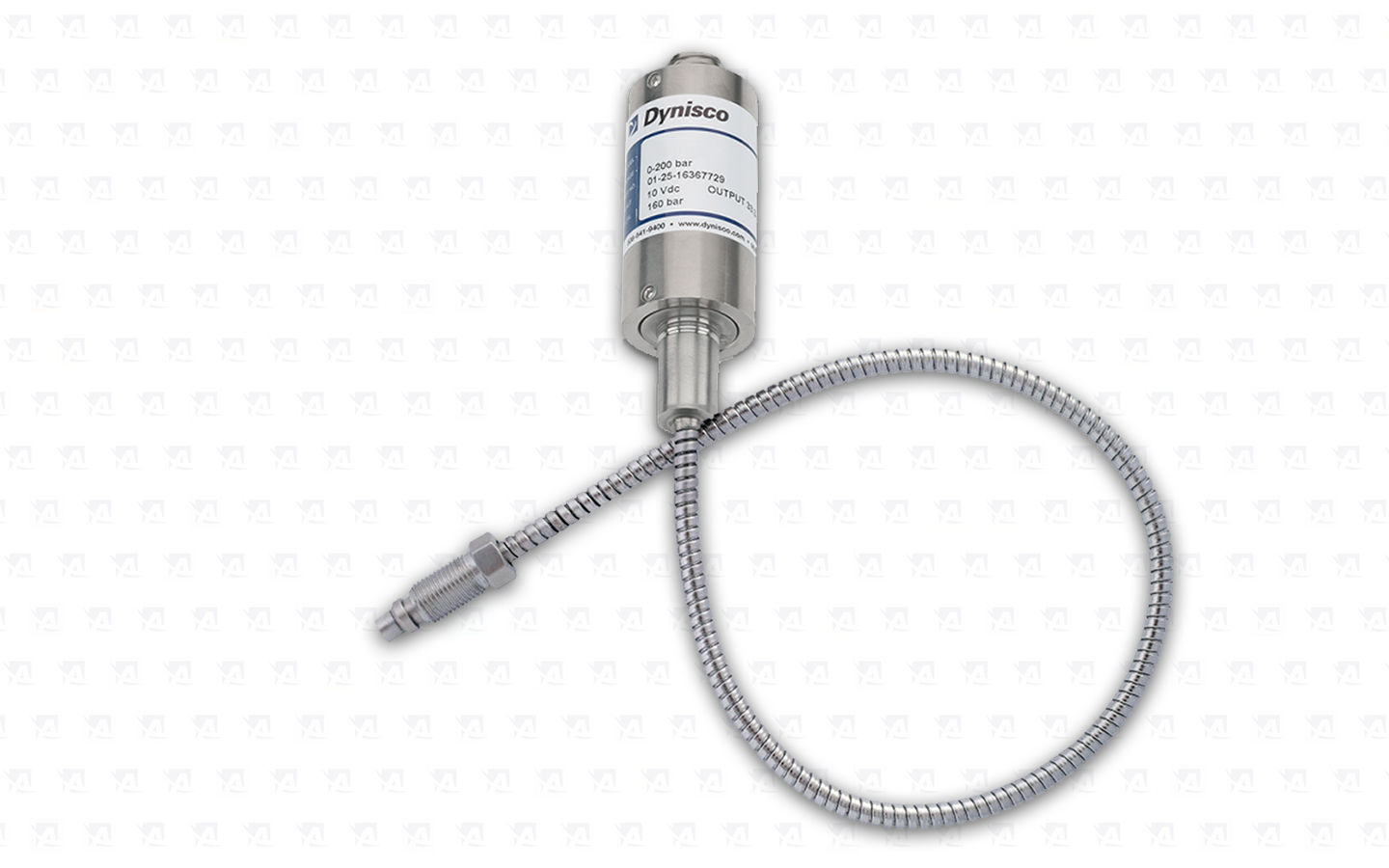

Modely PT4654 je ideální pro měření tlaku taveniny v trysce nebo rozvodném kanálu vstřikovacích aplikací. Flexibilní kapilára sahá od svého pouzdra s elektronikou až po instalovanou špičku do taveniny stroje, což zaručuje bezkonkurenční pevnost a prodlouženou životnost snímače.
Každý model má vestavěný zesilovač signálu, která disponuje výstupním signálem 4-20 mA pro sběr dat nebo řídící programy SPC/SQC. Zesílený signál nabízí lepší odolnost proti rušení než standardní mV/V signály. Snímače jsou standardně dodávány s procesním připojením 1/2-20“UNF-2A a odolnou membránou Inconel 718. Díky převlečné matici je instalace velmi snadná i v prostorech s omezeným přístupem.
VÝKONOSTNÍ CHARAKTERISTIKY
Výstupní signál:
|
4-20 mA
|
|
Napájení snímače:
|
14 - 36 Vdc
|
|
Přesnost*:
|
± 1,0% FSO (Včetně linearity, opakovatelnosti a hystereze)
|
|
Opakovatelnost: | ± 0.2% FSO | |
Tlak při přetížení: |
2x FSO | |
Tlakové rozsahy (psi): | 0-3,000, 0-5,000, 0-7,500, 0-10,000, 0-15,000, 0-20,000 | |
Jednotky tlaku: | PSI | |
Nastavení nuly (±% FS): | ±5% FSO | |
Odpor můstku: | Vstup: min. 345 ohmů; Výstup: 350 ohmů ± 10% | |
Izolační odpor: | 1000 megohms @ 50 Vdc | |
Vnitřní kalibrace R-Cal: | 80% FSO ±0.5% |
TEPLOTNÍ A MECHANICKÉ CHARAKTERISTIKY
Technologie snímačů:
|
4-ramenný tenzometrický Wheatstoneův můstek
|
|
Maximální teplota membrány:
|
400°C
|
|
Posunutí nuly (vlivem teploty):
|
36 psi/100°C
|
|
Maximální teplota pouzdra elektroniky: | -29°C to +85°C | |
Posunutí nuly (vlivem teploty elektroniky): |
± 0.10% FS/ºC max | |
Posunutí rozsahu (vlivem teploty elektroniky): |
±0.02% full scale/°F | |
Montážní moment: | 500 inch/lbs. max | |
Teplotní snímač (volitelný): | ||
Materiál v kontaktu s mediem: | Inconel 718 |
![]() |
EU Declaration of Conformity for Flush Mount mA Output |
![]() |
ISO 9001:2015 |
![]() |
EAC - The Eurasian Conformity mark |
![]() |
GOST Approval |
![]() |
RoHS Compliance Fact Sheet |
![]() |

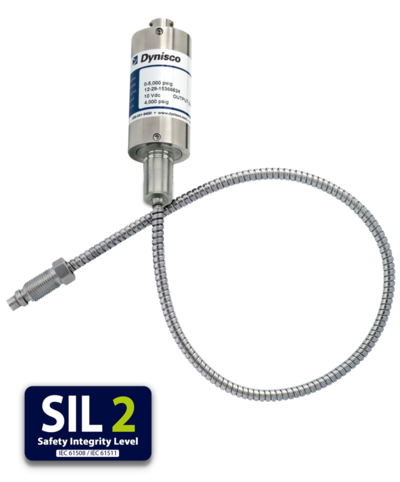

Safety Integrity Level - SIL2 |
