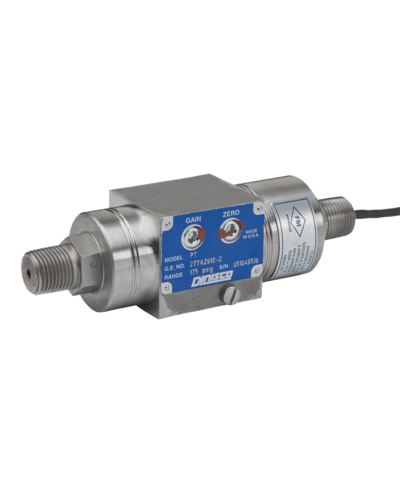

PT199 Tlakový snímač

PT199 Tlakový snímač

Tlakový snímač PT199 je určen k měření tlaku na turbínových systémech. Poskytuje informace o tlaku popřípadě teploty v plynových nebo palivových systémech  jako jsou plynové turbíny pro regulaci průtoku plynu nebo paliva.

PT199 Tlakový snímač

PT199 Tlakový snímač

VÝKONOSTNÍ CHARAKTERISTIKY

Tlakový rozsah:
0-15 psi až  0-1500 psi
Přesnost:
± 0,25% FSO, (Včetně linearity, opakovatelnosti a hystereze)
Přetižitelnost:
2 x jmenovitý tlak
  Membrána snímače: 15-5 SS
  Připojení snímače: 1/2 "vnější závit NPT nebo 3/8" trubka
  Tlaková pojistka: s pojistkou 6 x celkový rozsah snímače. max. 3000 bar
  Konstukce snímače: Měřící hlava snímače bez procesního adapteru
materiál konstrukce 303, 304 nerezová ocel

TEPLOTNÍ CHARAKTERISTIKY

Max. teplota snímače:
76.7°C maximum
Posun nuly (vlivem teploty):
Závisí na rozsahu
-------------------------------------------
------------------------------------------------------------------
  Max. teplota těla snímače: 80°C
  Posun nuly (vlivem teploty) Závisí na rozsahu
  Citlivost posunutí (vlivem teploty) Závisí na rozsahu

ELEKTRICKÉ CHARAKTERISTIKY


Napájení:
Doporučeno 10 Vdc, maximum 15 Vdc
±12 Vdc pro jednotky s ochranou proti výbuchu schválené
FM 28 Vdc max.
Výstupní signál:
4-vodič 0-5 Vdc
  Konektor: 3/8 FLARED TUBE FITTING PER MS33656-6, 4 CONDUCTOR CABLE 40 in [102 cm ] MINIMUM LENGTH
