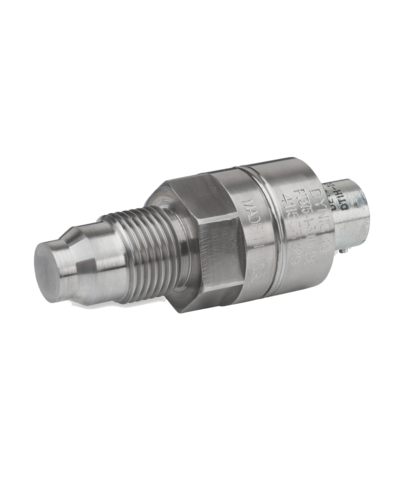

PT375 Tlakový převodník
Tlakový snímač Dynisco PT 375 je určen pro aplikace vyžadující tlakový port s nulovým objemem, rychlý čas odezvy a přísné standardy čistoty. Vysokotlaké těsnění kov-kov nabízí spolehlivé měření tlaku kalů, viskózních kapalin a dalších médií, které lze homogenizovat.
VÝKONOSTNÍ CHARAKTERISTIKY
Tlakový rozsah:
|
od 1000 psi do 30 000 psi
|
|
Přesnost:
|
± 0,5% FSO, (Včetně linearity, opakovatelnosti a hystereze)
|
|
Bezpečné přetlak:
|
1000 - 15 000 psi: 2 x jmenovitý tlak
20 000 - 30 000 psi: 1,3 x jmenovitý tlak |
|
Tlak při roztržení: | 1000 - 15 000 psi: 3x jmenovitý tlak 20 000 - 30 000 psi: 2x jmenovitý tlak |
|
Membrána snímače: | Inconel 718 | |

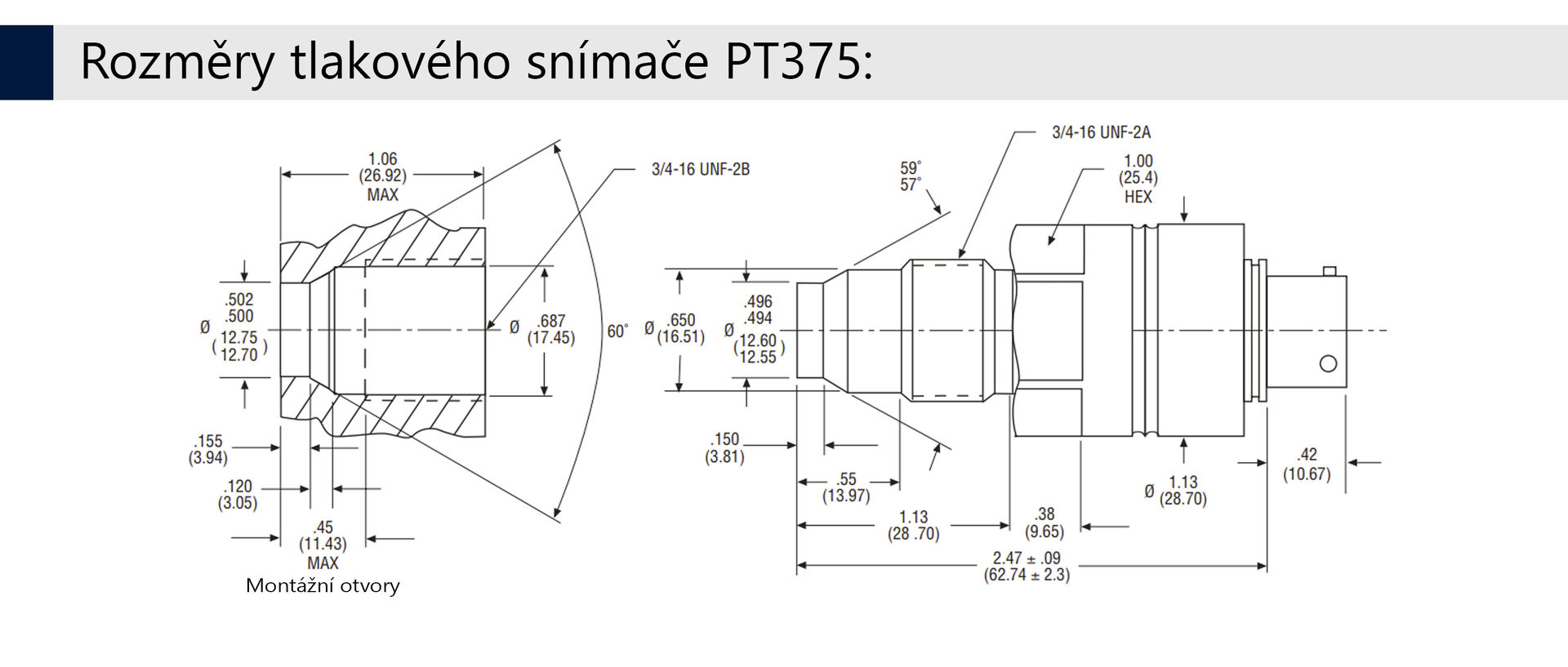

Připojení snímače: | 1/2"-20 UNF , M14 x 1.5 , M18 x 1.5 , M22 x 1.5 | |
Montážní moment: | 1000 - 10 000 psi: 50 ft./lb. 15 000 - 30 000 psi: 100 ft./lb. |
|
Konstukce snímače: | 303, 304 nerezová ocel |
TEPLOTNÍ CHARAKTERISTIKY
Max. teplota membrány:
|
-54°C až +120°C
|
|
Kompenzovaný rozsah
|
-18 až +120°C
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
Max. teplota těla snímače: | 120°C | |
Posunutí nuly (vlivem teploty): | 0,018% plný rozsah / ° C | |
Posunutí rozsahu (vlivem teploty): | ± 0,036% plný rozsah / ° C |
ELEKTRICKÉ CHARAKTERISTIKY
Napájení:
|
10Vdc doporučeno, 12Vdc max
|
|
Výstupní signál:
|
3 mV/V ±2%
|
|
Nastavení nuly:
|
Zero Balance: ±2% FSO
|
|
Konektor: | 6 PIN konektor Bendix | |
Izolační odpor: | 1,000 megohmu @ 50 Vdc | |
Odporová kalibrace (R-Cal): | 80 % cel. rozsahu ± 0.50% celkového rozsahu |
![]() |
EU Declaration of Conformity for Flush Mount mV/V Output |
![]() |
ISO 9001:2015 |
![]() |
EAC - The Eurasian Conformity mark |
![]() |
GOST Approval |
![]() |
RoHS Compliance Fact Sheet |
![]() |
Safety Integrity Level - SIL2 |
