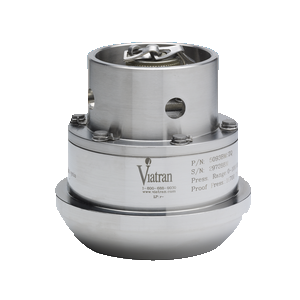

Model 509 Hammer Union
Naše exkluzivní konstrukce s polovičním vyplachováním disponuje menší objem dutiny, aby se zabránilo ucpávání. To eliminuje nutnost únavného čištění, zejména v cementovacích aplikacích.
VÝKONOSTNÍ CHARAKTERISTIKY
Tlakový rozsah:
|
0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar)
|
|
Kombinovaná přesnost (BFSL):
|
(Non-Linearity, Hysteresis & Repeatability) ≤± 0.25% FSO
|
|
Výstup v plném rozsahu (FSO):
|
16.00 mA ±1% FSO @70°F
|
|
Vyvážení nuly: | 4 mA ±1% FSO @70°F | |
Dlouhodobá stabilita (% FSO): | ≤ ± 0,25% FSO za 6 měsíců | |
Doba odezvy: | <2,5 mSec k dosažení 90% FSO | |
Kompenzovaná teplota: | -29°C to 85°C | |
Provozní teplota: | -40°C to 93°C | |
Teplota skladování: | -55°C až 150°C | |
Tepelný efekt na nulu: | ≤±1% FSO na 37°C | |
Tepelný efekt na rozpětí: | ≤±1% FSO na 37°C |
ELEKTRICKÉ CHARAKTERISTIKY
Výstupní signál:
|
4 - 20 mA at 70°F (21°C)
|
|
Kombinovaná přesnost (BFSL):
|
9-30 Vdc (10.5 to 28 Vdc w/approval)
|
|
Účinek regulace napájení (kalibrovaný na 12 Vdc)
|
≤ ± 0,01% FSO na volt
|
|
Impedance zatížení: | 750 Ohms maximum at 24 Vdc | |
Ochrana obvodů: | Varistor chráněný přes vstupní vodiče pro přepětí nad 1000 V při 50 mikrosekundách | |
RFI / EMI: |
<1% změna výstupu FSO při 3V Rms od 150 kHz do 80 MGz (80% AM modulovaný na 1 kHz) aplikovaný na napájecí a signální vedení [IEC 61000-4-6 vysokofrekvenční imunita ve společném režimu], 1% změna výstupu při vystavení elektromagnetickému záření pole 10 V / m od 80 MHz do 1 GHz AM modulované při 1 kHz a 3 V / m 1,4 GHz až 2,7 GHz. [IEC 61000-4-3 Vyzařovaná imunita elektromagnetického pole]
|
|
Ochrana napěťových špiček: | Odolejte špičce 1 000 V podle EN 61000-4-5 | |
Izolační odpor: | ≥ 100 MegOhms na zem | |
Doba odezvy: | <1 milisekundu k dosažení 90% FSO | |
Signál kalibrace rozsahu: | 100% of FSPR | |
Kalibrační napájecí napětí: | 9-30 Vdc at 15 mA nominal | |
Přesnost kalibračního signálu: | ≤ ± 0,2% FSO. Přesná korelace signál-tlak je poskytována s každou jednotkou | |
Odpor můstku: | 10K Ohms nominal | |
Standardní elektrické připojení: | Mates with Bendix P/N PT06E-10-6S or equivalent | |
PIN OUTS: | PIN A +Power/Signal PIN B -Power/Signal PIN C No connection PIN D No connection PIN E +Calibration PIN F -Calibration Some models are provided with customer specified wiring. Consult Viatran for exact wiring connections. |
MECHANICKÉ CHARAKTERISTIKY
Standardní tlakový port:
|
Male hammer union 2 inch #1502
|
|
Objem tlakové dutiny:
|
0.4 cubic inches
|
|
Ověřený tlak: | 1,67 krát FS nebo 22,5 K PSI (1550 bar) pro unii # 1502 30 K PSI (2068 bar) pro unii č. 2002, podle toho, co je menší |
|
Tlak při roztržení: |
≥ 3krát FSPR, omezeno sjednocením # 1502: 22,5 kB PSI (1550 bar) |
KONSTRUKČNÍ MATERIÁLY
Materiály smačených částí: |
Inconel X-750, tepelně zpracovaný na MR0175-2000
|
|
Materiál pouzdra: |
304 nerezová ocel
|
|
Identifikace:
|
Laser označen na těle jednotky
|
|
Šok (nárazy) omezení: | 100 G’s | |
Typ krytí: | NEMA 4X | |
Hmotnost: | 5.5 lbs nominal (2.4 kg) | |
* Čeká na schválení |
|
VOLITELNÉ MOŽNOSTI
DH:
|
Special range
|
|
EA |
Special calibration run | |
NJ |
CE label | |
NX |
CSA Intrinsic Safety label |
|
TF |
FM Intrinsic Safety label | |
TP |
Low cavity volume sensor design | |
TW |
Russia Intrinsic Safety | |
ZQ |
CG379-C-145-2P (Glenair) electrical connector | |
ZT | REC-M-10TP-N-04-16 (Jupiter) connector |
