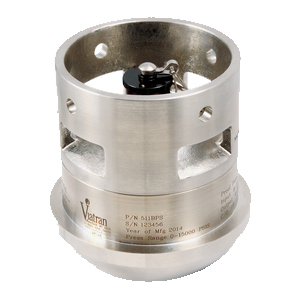

Model 511 Hammer Union
Výstup 4-20 mA, připojení 2"1502, Certifikace pro nebezpečné umístění
511 je nejmodernější snímač typu Hammer Union s průmyslovými exkluzivními vlastnostmi, které byly vyvinuty v přímé reakci na požadavky z terénu. Součástí těchto funkcí je napěťový napájecí proud, schopnost kalibrovat a sledovat tlakové špičky pomocí komunikátorů HART® nebo softwaru DevCom2000-Lite a zabalené do patentovaného pouzdra *, které odolá extrémním vibracím a hrubému nárazu a přitom stále pracuje dle specifikací.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
0-5K, 0-6K, 0-10K, 0-15K, 0-20K PSI
|
|
|
Kombinovaná přesnost (BFSL):
|
(Nelinearita, hystereze a opakovatelnost) ≤ ± 0,25% FS
|
|
|
Výstup v plném rozsahu (FSO):
|
16.00 mA ±1% FSO @70°F
|
|
| Vyvážení nuly: | 4 mA ±1% FSO @70° | |
| Kompenzovaná teplota: | 4°C až 60°C | |
| Provozní teplota: | -40°C až 85°C | |
| Teplota skladování: | -55°C až 150°C | |
| Dlouhodobá stabilita (% FSO): | ≤ ± 0,25% FSO za 6 měsíců | |
| Tepelný efekt na nulu: | ≤ ± 1% FSO na 100°F | |
| Tepelný efekt na rozpětí: | ≤± 1% FSO na 100°F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Výstupní signál:
|
4-20 mA @70°F
|
|
|
Napájecí napětí:
|
9-28 Vdc
|
|
|
Regulace napájení:
|
<± 0,01% FSO na volt
|
|
| Impedance zatížení: | 900 ohmů @ 28 VDC klesající linearita na 0 ohmů při 9 VDC | |
| Ochrana obvodů: | Chráněna reverzní polarita | |
| RFI / EMI: |
<1% změna výstupu FSO při 3V Rms od 150 kHz do 80 MGz |
|
| Ochrana napěťových špiček: | Odolnost proti špičce 1 000 V podle EN 61000-4-5 | |
| Izolační odpor: | < 5 nS | |
| Doba odezvy: | <1 milisekundu k dosažení 90% FSO | |
| Klalibrace rozsahu: | 100% FSO ± 10% excitačními kolíky E&F | |
| Kalibrační napájecí napětí: | 8.5 -28 VDC | |
| Přesnost kalibračního signálu: | Odečty na kalibračním certifikátu jsou v rozmezí ± 0,2% FSO skutečného výstupu signálu Cal | |
| Odpor můstku: | 10K ohms, nominal | |
| Standardní elektrické připojení: | Vazby se 6 kolíky, Hermetické, na krabici, velikost pouzdra 10, konektor typu MIL-C-26482 | |
| PIN výstupy: | PIN A + Napájení / signál PIN B - Napájení / signál PIN C Nezapojeno PIN D Nezapojeno PIN E + Kalibrace PIN F - Kalibrace |
MECHANICKÉ CHARAKTERISTIKY
|
Standardní tlakový port:
|
Samec hammer union 2 inch #1502
|
|
|
Objem tlakové dutiny:
|
Standardní: 0,45 krychlových palců
Otion "TP": 0,22 krychlových palců |
|
|
Vliv instalace na nulovou hodnotu:
|
Točivý moment 0,3% FSO w / 200 ft-lbs na spoji # 1502
|
|
| Citlivost na šok: | Pulz 1 000 g, 0,5 ms půl sinusové vlny nesmí způsobit změnu kalibrace | |
| Ověřený tlak: | 1,67x rozsah nebo 22,500 PSI max | |
| Tlak při roztržení: |
Třínásobný rozsah tlaku v plném rozsahu, omezený unií # 1502: 22,5 K PSI |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí: |
Inconel 718 vyhovující NACE (MR0175 / ISO 15156-3: 2009 (E))
|
|
|
Materiál pouzdra: |
304 nerezová ocel
|
|
|
Identifikace:
|
Laser je označen na těle jednotky
|
|
| Typ krytí: | IP68*, NEMA 6P* | |
| Hmotnost: | 5.6 lbs. nominal | |
| * Čeká na schválení |
|
VOLITELNÉ MOŽNOSTI
|
DC:
|
Rozšířený kompenzovaný teplotní rozsah (studený) -40 ° F až 140 ° F (-40 ° C až 60 ° C)
|
|
|
DG:
|
Vylepšená teplotní kompenzace
|
|
|
DH:
|
Speciální rozsah
|
|
|
DN: |
Vylepšená přesnost | |
|
EA: |
Speciální kalibrační běh | |
|
EH: |
Rozšířený rozsah kompenzované teploty (horký) + 40 ° F až 180 ° F (4 ° C až 82 ° C) |
|
|
LW: |
Úzký adaptér pro banding | |
|
NA: |
Připevněná rukojeť | |
|
NH: |
Identifikace specifická pro zákazníka | |
|
NP: |
Ochranná klec - prstenec | |
| NQ: | Ochranná klec - kříž | |
|
Z(): |
Speciální konektory | |
| TW: | Ruská certifikace pro Vnitřní bezpečnost a ochrana před jiskry |
ROZMĚRY SNÍMAČE
