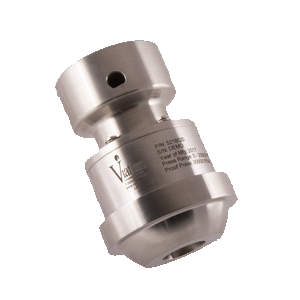

Model 521 Hammer Union
Model 521 je nejmodernější snímač z řady hammer union s průmyslovými vlastnostmi, které byly vyvinuty v přímé reakci na požadavky z terénu. Součástí těchto funkcí je napěťový napájecí proud, schopnost kalibrovat a sledovat tlakové špičky pomocí softwaru HART a zabalené v patentovaném pouzdře, které vydrží extrémní vibrace a nárazy a přesto stále pracuje podle specifikace.
VÝKONOSTNÍ CHARAKTERISTIKY
Tlakový rozsah:
|
0-5K, 0-6K, 0-10K, 0-15K, 0-20K, 0-25K PSI
|
|
Kombinovaná přesnost (BFSL):
|
(Nelinearita, hystereze a opakovatelnost) ≤ ± 0,25% FS
|
|
Výstup v plném rozsahu (FSO):
|
16.00 mA ±1% FSO @70°F
|
|
Vyvážení nuly: | 4 mA ±1% FSO @70° | |
Kompenzovaná teplota: | -40°F to 140°F (4°C to 60°C) | |
Provozní teplota: | -40°F to 185°F (-40°C to 85°C | |
Teplota skladování: | -67°F to 302°F (-55°C to 150°C) | |
Dlouhodobá stabilita (% FSO): | ≤ ± .25% FSO per 6 months | |
Tepelný efekt na nulu: | ≤± 1% FSO na 100°F | |
Tepelný efekt na rozpětí: | ≤± 1% FSO na 100°F |
ELEKTRICKÉ CHARAKTERISTIKY
Výstupní signál:
|
4-20 mA @70°F
|
|
Napájecí napětí:
|
9-28 Vdc
|
|
Regulace napájení:
|
<± .01% FSO per volt
|
|
Impedance zatížení: | 900 ohms @ 28 VDC decreasing linearity to 0 ohms @ 9 VDC | |
Ochrana obvodů: | Reverse polarity protected | |
RFI / EMI: |
<1% změna výstupu FSO při 3V Rms od 150 kHz do 80 MGz (80% AM modulovaný na 1 kHz) aplikovaný na napájecí a signální vedení [IEC 61000-4-6 vysokofrekvenční imunita ve společném režimu], 1% změna výstupu při vystavení elektromagnetickému záření pole 10 V / m od 80 MHz do 1 GHz AM modulované při 1 kHz a 3 V / m 1,4 GHz až 2,7 GHz. [IEC 61000-4-3 Vyzařovaná imunita elektromagnetického |
|
Ochrana napěťových špiček: | Odolnost proti špičce 1 000 V podle EN 61000-4-5 | |
Izolační odpor: | < 5 nS | |
Doba odezvy: | <1 milisekundu k dosažení 90% FSO | |
Klalibrace rozsahu: | 100% FSO ± 10% excitačními kolíky E&F | |
Kalibrační napájecí napětí: | 8.5 -28 VDC | |
Přesnost kalibračního signálu: | Odečty na kalibračním certifikátu jsou v rozmezí ± 0,2% FSO skutečného výstupu signálu Cal | |
Odpor můstku: | 10K ohms, nominal | |
Standardní elektrické připojení: | Vazby se 6 kolíky, Hermetické, na krabici, velikost pouzdra 10, konektor typu MIL-C-26482 | |
PIN vystupy: | PIN A + Napájení / signál PIN B - Napájení / signál PIN C Nezapojeno PIN D Nezapojeno PIN E + Kalibrace PIN F - Kalibrace |
MECHANICKÉ CHARAKTERISTIKY
Standardní tlakový port:
|
Samec - hammer union 2 inch
#2002 |
|
Objem tlakové dutiny:
|
Standardní: 0,45 krychlových palců
|
|
Vliv instalace na nulovou hodnotu:
|
Montážní moment 0,3% FSO w / 200 ft-lbs na Union # 2002
|
|
Citlivost na šok: | Pulz 1 000 g, 0,5 ms půl sinusové vlny nesmí způsobit změnu kalibrace | |
Ověřený tlak: | 1,67x rozsah nebo 30 000 PSI max | |
Tlak při roztržení: |
Třínásobný rozsah tlaků v plném rozsahu, omezený modelem č. 2002: 30 kB PSI |
KONSTRUKČNÍ MATERIÁLY
Materiály smačených částí: |
Inconel 718 vyhovující NACE (MR0175 / ISO 15156-3: 2009 (E))
|
|
Materiál pouzdra: |
304 nerezová ocel
|
|
Identifikace:
|
Laser označen na těle jednotky
|
|
Typ krytí: | IP68*, NEMA 6P* | |
Hmotnost: | 4.0 lbs. nominal | |
* Čeká na schválení |
|
VOLITELNÉ MOŽNOSTI
DC:
|
Extended Compensated Temperature Range (Cold) -40°F to 140°F (-40°C to 60°C)
|
|
DG:
|
Improved temperature compensation
|
|
DH:
|
Special Range
|
|
DN: |
Improved accuracy | |
EA: |
Special Calibration Run | |
EH: |
Extended Compensated Temperature Range (Hot) +40°F to 180°F (4°C to 82°C) |
|
LW: |
Narrow adapter for banding | |
NA: |
Carrying handle attached | |
NH: |
Customer specific identification | |
NP: |
Protective ring cage | |
NQ: | Protective criss-cross cage | |
Z(): |
Special connectors |
ROZMĚRY SNÍMAČE
* Čeká na schválení |
