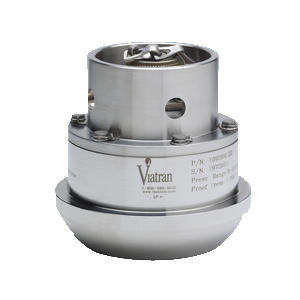

Model 809 Hammer Union
809 je model bez kondicionéru signálu. K dispozici jsou různé materiály senzorů a elektrické připojení.
VÝKONOSTNÍ CHARAKTERISTIKY
Tlakový rozsah:
|
0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar)
|
|
Kombinovaná přesnost (BFSL):
|
(Nelinearita, hystereze a opakovatelnost) ≤ ± 0,25% FSO
|
|
Výstup v plném rozsahu (FSO):
|
30 mVC ± 1% FSO při napájení 10 V
|
|
Vyvážení nuly: | 0 Vdc ±1% FSO | |
Kompenzovaná teplota: | -29°C až 85°C | |
Provozní teplota: | -40°C až 121°C | |
Teplota skladování: | -55°C až 150°C | |
Dlouhodobá stabilita (% FSO): | ≤ ± 0,25% FSO za 6 měsíců | |
Tepelný efekt na nulu: | ≤ ± 1% FSO na 37°C | |
Tepelný efekt na rozpětí: | ≤ ± 1% FSO na 37°C |
ELEKTRICKÉ CHARAKTERISTIKY
Výstupní signál:
|
3 mV / Volt při 21°C
|
|
Napájecí napětí:
|
Nominální hodnota 10 Vdc (max. 15 Vdc)
|
|
Regulace napájení:
|
Výstup se mění se vstupem (kalibrovaný na 10 Vdc)
|
|
Impedance zatížení: | Minimum 350 000 Ohmů pro útlum <0,1% FSO | |
Ochrana obvodů: | Varistor chráněný přes vstupní vodiče pro přepětí nad 34V až 20a. @ 0,02 milisekundy | |
Izolační odpor: | ≥ 100 MegOhms na zem | |
Doba odezvy: | <2,5 mSec k dosažení 90% FSO | |
Signál kalibrace rozsahu: | 100% FSPR | |
Kalibrace: | Sepnutí pinů E a F | |
Přesnost kalibračního signálu: | ≤ ± 0,2% FSO. Přesná korelace signál-tlak je poskytována u každého snímače | |
Odpor mostu: | 10 K Ohmů nominální | |
Standardní elektrické připojení: | Spojení pomocí Bendix P/N PT06E-10-6S nebo ekvivalentním | |
Výstup Pinů: |
PIN A + napájení PIN B - Napájení PIN C + signál PIN D - podpis Kalibrace PIN E Kalibrace PIN F Některé modely jsou dodávány s kabeláží specifikovanou zákazníkem. Přesné zapojení kabelů získáte od společnosti Viatran. |
MECHANICKÉ CHARAKTERISTIKY
Standardní tlakový port:
|
Samec hammer union 2 inch #1502
|
|
Objem tlakové dutiny:
|
0,4 kubických palců
|
|
Citlivost na šok (náraz): | 100 G | |
Ověřený tlak: | 1,67 krát FS nebo 22,5 K PSI (1550 bar) pro model # 1502 30 K PSI (2068 bar) pro model č. 2002, podle toho, co je menší |
|
Tlak při roztržení: |
≥ 3krát FSPR, omezeno sjednocením # 1502: 22,5 kB PSI (1550 bar) |
KONSTRUKČNÍ MATERIÁLY
Materiály smačených částí:
|
Inconel X-750, tepelně zpracovaný na MR0175-2000
|
|
Materiál pouzdra:
|
304 nerezová ocel
|
|
Identifikace:
|
Značeno laserem na tělo snímače
|
|
Hodnocení krytí: | NEMA 4X | |
Hmotnost: | Nominálně 5,5 kg (2,4 kg) |
VOLITELNÉ MOŽNOSTI
DH
|
Speciální rozsah
|
|
EA
|
Speciální kalibrace
|
|
NJ |
Štítek CE
|
|
TP
|
Konstrukce snímače objemu s nízkou dutinou | |
ZQ
|
Elektrický konektor CG379-C-145-2P (Glenair) | |
ZT
|
Konektor REC-M-10TP-N-04-16 (Jupiter) |
