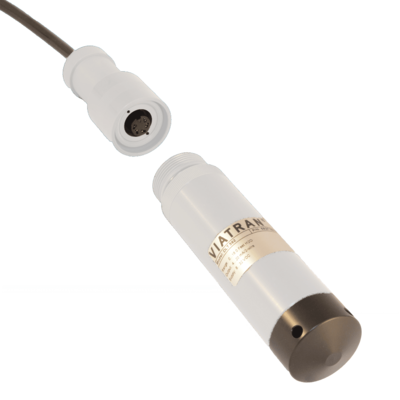

Model 592 Odnímatelný hladinový snímač
Odnímatelný hladinový snímač Model 592 umožňuje rychlé výměny čidel bez demontáže nainstalovaného kabelu. Nejsou zapotřebí žádné speciální nástroje. Jednoduše vytáhněte senzor, vyšroubujte objímku spojky senzoru, dokud již nezasahuje, a potom jednoduše oddělte obě poloviny.
V rámci programu RapidShip společnosti Viatran jsou k dispozici běžné rozsahy 592 s 2denním tahem.
592 je vyroben z pouzdra z polypropylenu pro vysoké teploty (PP-HT) a ze senzoru 316L z nerezové oceli, standardně s polyuretanovým kabelem. K dispozici jsou různé materiály kabelů a o kroužky.
Slouží k měření hladiny a hloubky kapaliny, je voda, odpadní voda, nádrže a přehrady, v řekách, v rybnících, studnách, v podzemních / nadzemních nádržích a s funkcí měřením zásob nádrže.
Rozsahy od 0-40 "WC přes 15 'WC mají kombinovanou přesnost +/- .50% FSO
Rozsahy větší než 15 'WC mají kombinovanou přesnost +/- .35% FSO
Viatran také nabízí kompletní řadu příslušenství pro použití v úrovních aplikací, jako je přepěťová ochrana, kabelová ramínka a závaží, metry a propojovací krabice.
Náhradní hlavice senzorů a / nebo kabely lze zakoupit samostatně
VÝKONNOSTNÍ CHARAKTERISTIKY
Tlakové rozsahy: | 0 - 40 "W.C. až 0 - 335 Ft W.C. (nebo ekvivalent v metrech nebo PSI) |
|
Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: |
Pro rozsahy ≥ 15 Ft. w.c. ≤ +/- 0,35% FSO |
|
Kompenzovaný teplotní rozsah: | 0 to 50° C | |
Rozsah provozních teplot: | 0 to 50° C Poznámka: Médium nesmí v blízkosti senzoru zamrznout |
|
Rozsah teplot skladování: | -10 až 50 ° C | |
Dlouhodobá stabilita (% FSO): | ≤ +/- 0,1% FSO / rok (za referenčních podmínek | |
Tepelný effekt na nulu: | ≤ +/- 1,1% FSO na 100 ° F | |
Tepelný effekt na rozpětí: | ≤ +/- 1,1% FSO na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
Výstupní signál:
|
4-20 mA
|
|
Napájecí napětí:
|
8 - 32 Vdc
|
|
Regulace napájení:
|
<+/- 0,005% FSO na volt
|
|
Ochrana obvodů: | Chráněno proti přepólování, označení CE | |
RFI / EMI: | CE EMC kompatibilní podle IEC EN 61326 | |
Ochrana před napětím: | Odolejte špičce 1 000 V podle EN 61000 | |
Doba odezvy: | <10 mSec |
KONSTRUKČNÍ MATERIÁLY
Materiál pouzdra:
|
Nerezová ocel 316L a Inconel X750
|
|
Membrána snímače:
|
Nerezová ocel 316L a Inconel X750
|
|
Těsnění O-kroužku
|
NEMA / Typ 4X (1P68)
|
MECHANICKÉ CHARAKTERISTIKY
Tlakové připojení:
|
Závit a Ochranná čepička POM
|
|
Krytí: |
ip 68
|
|
Ověřený tlak:
|
4x Minimum
|
|
Tlak při roztržení: | 5x Minimum | |
Hmotnost: | 0.9 lbs. (without cable) |
OPTIONS
EA
|
Special Calibration Run
|
|
PW
|
Calibrate Transmitter with Meter / Display
|
