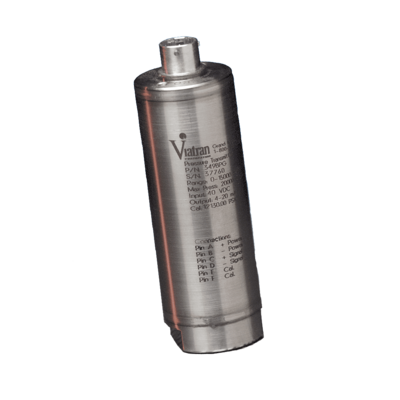

Model 349 Tlakový snímač
Malá velikost modelu 349 umožňuje flexibilitu v těsných prostorech, zatímco svařované tělo, konektor z nerezové oceli a utěsněné nastavení zajišťují ochranu před kontaminací.
Řada „49“ využívá tři senzorové technologie k dosažení špičkového výkonu ve všech tlakových rozsazích. Pro rozsah 0-5 až 0-150 PSI poskytuje křemíkový piezorezistivní senzor extrémně přesné hodnoty a vysokou ochranu proti přetlaku. Snímače tenzometrického spoje z lepené fólie jsou spolehlivější pro tlakové rozsahy 200 až 15 000 PSI, kde by přechodné hroty mohly zničit silikonový senzor.
Pro měření tlaku nad 20 000 PSI vyvinula Viatran senzor „trubice“. Vyrobeno z vysoce pevné nerezové oceli, tento senzor zajišťuje vysokou přesnost a odolnost tam, kde mohou senzory membránového typu prasknout. Model 349 je vybaven elektronickou linearizací, kompenzačním obvodem, který koriguje nelinearity v senzoru.
Technologie povrchové montáže (SMT) umožňuje začlenit tento složitý obvod do malého balení a poskytnout specifikaci linearity ≤0,1% FSO (volitelně do 0,05%). Zapouzdření součástí na desce PC desky, které se připevňují na povrch, pomáhá předcházet poškození způsobenému silnými vibracemi pomocí seřízení nuly a rozpětí namontovaného nahoře. Interní kalibrační obvod umožňuje snadnou 2-bodovou kalibraci bez externího zdroje tlaku.
Mezi volitelné výkonové funkce řady „49“ patří vylepšená přesnost, teplotní kompenzace, speciální rozsah, modifikovaný výstup a alternativní tlakové porty.
VÝKONOSTNÍ CHARAKTERISTIKY
Tlakový rozsah (FSPR): | 0-5, 15, 25, 50, 100, 200, 300, 500, 1K, 1500, 2K, 3K, 5K, 7.5K,10K, 15K, 20K, 25K, 30K, 40K, 50K, 60K 75K, 100K PSIA, PSIS, PSIG | |
Nelinearita: | ≤ ± 0,10% FSO Pro 100 K PSI ≤ ± 0,25% FSO |
|
Hystereze: | ≤0.06% FSO | |
Opakovatelnost: | ≤0.03% FSO | |
Výstup v plném rozsahu (FSO): | 16 mA | |
Dlouhodobá stabilita: | ≤ ± 0,25% FSO za 6 měsíců | |
Response Time | <4 mSec k dosažení 90% FSO | |
Vliv teploty na nulu: | ≤±1% FSO per 37°C | |
Vliv teploty na rozpětí: | ≤±1% FSO per 37°C | |
Kompenzovaný teplotní rozsah: |
21°C to 76°C | |
Rozsah provozních teplot: | -40°C to 85°C | |
Limity teploty skladování | -54°C to 121°C |
ELEKTRICKÉ CHARAKTERISTIKY
Napájecí napětí:
|
9 až 40 Vdc
|
|
Regulace napájení:
|
≤ ± 0,01% FSO na volt
|
|
Výstupní signál:
|
4 až 20 mA
|
|
Zátěžová impedance: | Max. 1500 Ohmů při max. 40 V DC | |
Impedance můstku: | 5,000 Ohms nominal | |
Circuit Protection: | Výstup může být zkratován na neurčito. Polarita vstupu může být obrácena. Ochrana proti přepětí na 1000 V po dobu <1 mSec | |
Elektrické připojení | 6-pinový hermetický, bajonetový typ, 303 SST konektor | |
Zapojení - barvy vodičů: | PIN A +Signal PIN B -Signal PIN C Calibrate PIN D Calibrate PIN E No Connection PIN F No Connectio |
MECHANICKÉ CHARAKTERISTIKY
Tlakové připojení:
|
0-5 thru 0-15K PSI
1/4" - 18 NPT samice (0-3.3 thru 0-1034 bar) 0-20K thru 0-50K PSI 1/4" F250-C Vysokotlaká trubice (0-1378 thru 0-3447 bar) 0-60K thru 0-100K PSI 5/16" F312C Vysokotlaká trubice (0-4136) thru 0-6894 bar) |
|
Ověřený tlak:
|
Minimální rozsah 5 až 150 PSI 3X
Rozsah 151 až 15 K PSI 1,5 x 20k - 100K PSI 1,2x řada |
|
Tlak při roztržení:
|
5 až 150 PSI Consult Factory
Rozsah 151 až 15 K PSI 5X nebo 30 K PSI, podle toho, co je menší Rozsah 20 K - 100 K PSI 1,5X nebo 125 K PSI, podle toho, co je menší |
|
Objem tlakové dutiny: | 5 thru 150 PSI 0.25 cu. in. 151 thru 15K PSI 0.32 cu. in. 20K - 100K PSI 0.10 cu. in. |
|
Montáž: | Podporováno procesním potrubím nebo volitelnou montážní konzolou |
KONSTRUKČNÍ MATERIÁLY
Materiály smačených částí:
|
5 až 150 PSI - 316, 304 SST
200 až 15 K PSI - 15-5 PH SST 20K - 100K PSI - nerezová ocel |
|
Hmotnost:
|
316L SST
|
|
Weight
|
15 oz, nominal
|
|
Identification | Laserem značeno na tělo snímače |
