PT 467 XL
Řada tlakových snímačů PT467 XL jsou ideální volbou pro aplikace s vysokou přesností a minimálním montážním prostorem. Modely PT467 XL disponují přesností ± 0,5 % rozsahu a exponovanou kapilárou o průměru 1,5 mm, což umožňuje ohyb v poloměru 1/16 palce. Snímače jsou dodávány s membránou Dymax®, která zabezpečuje zvýšení odolnosti proti opotřebení a tím delší životnost. Snímače s označením XL disponují chráničkou (flexibilní kapilárou) až po špičku snímače.
Snímače jsou dodávány s 6 pinovým konektorem Bendix, který se používá pro snadné připojení. Tyto modely jsou také ideální variantou pro všechny aplikace vstřikovaní polymerní taveniny.

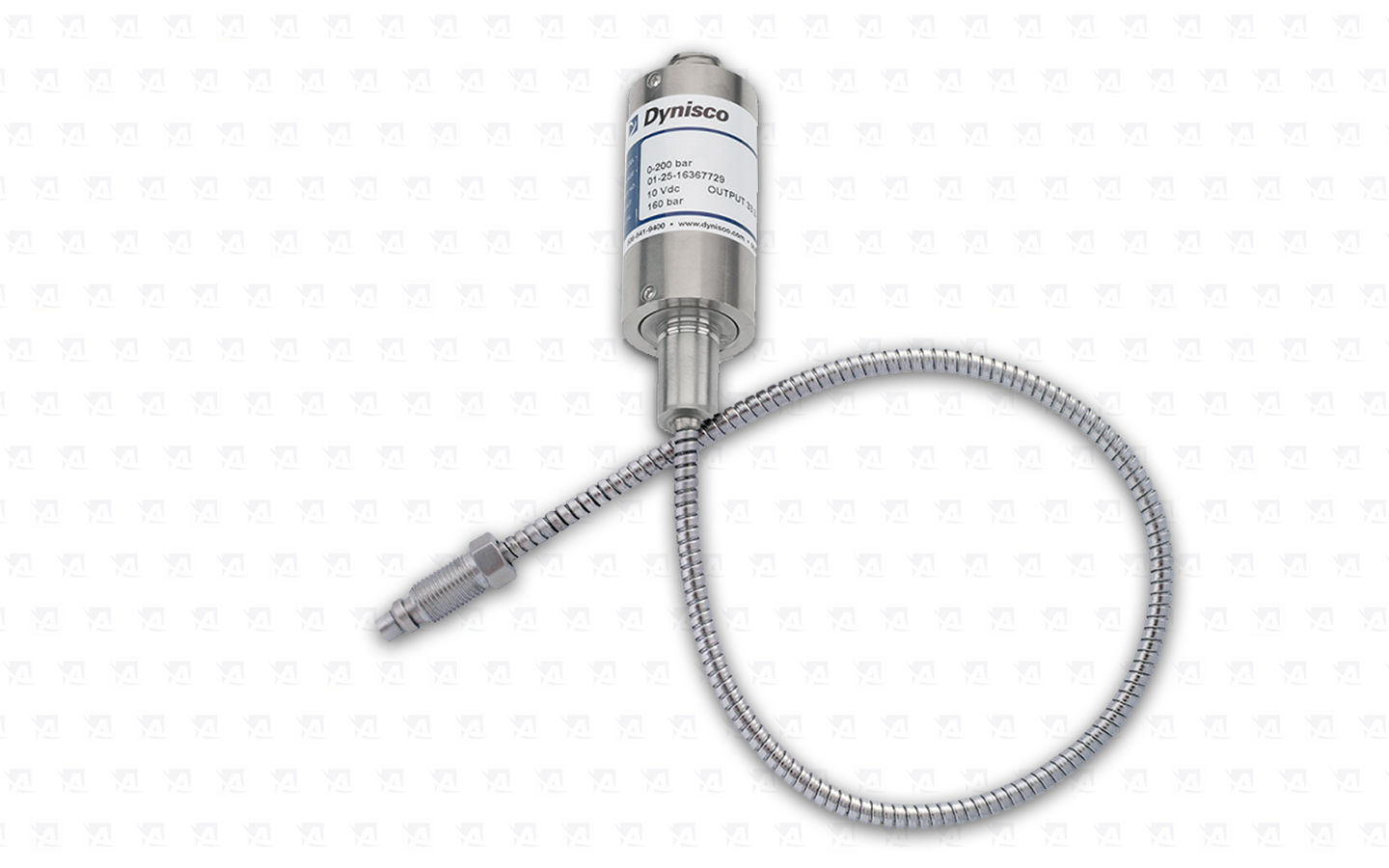

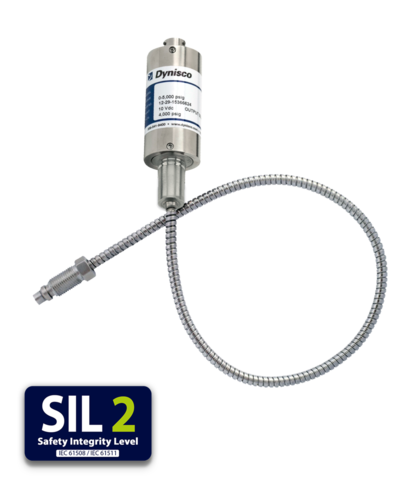

PT 467 XL - Tlakový snímač taveniny v konstrukčním provedení s exponovanou kapilárou XL
Nastavovací šrouby - sloužící k nastavení nuly a horního rozsahu snímače
Koncovka snímače a kompatibilní kabelový konektor
VÝKONOSTNÍ CHARAKTERISTIKY
|
Napájení snímače:
|
10Vdc doporučeno, 12Vdc max
|
|
|
Výstupní signál:
|
3.33 mV/V ±2.0%
|
|
|
Přesnost*:
|
± 0,5% FSO
|
|
| Opakovatelnost: | ± 0.2% FSO | |
|
Tlak při přetížení: |
2 x plný rozsah nebo 35 000 psi (platí nižší hodnota) | |
| Tlakové rozsahy (psi): |
0-500 0-750 0-1,000 0-1,500 0-3,000 |
|
| Jednotky tlaku: | PSI | |
| Odpor můstku: | Vstup: minimálně 345 Ohmů; Výstup: 350 Ohmů ±10% | |
| Izolační odpor: | 1000 MΩ @50VDC | |
| Vnitřní kalibrace R-Cal: | 1,000 megohms při 50 Vdc | |
| Materiál v kontaktu s taveninou: | 15-5 PH nerezová ocel, potažená vrstvou Dymax® |
TEPLOTNÍ A MECHANICKÉ CHARAKTERISTIKY
|
Technologie snímačů:
|
4-ramenný tenzometrický Wheatstoneův můstek
|
|
|
Maximální teplota membrány:
|
400°C
|
|
|
Posunutí nuly (vlivem teploty):
|
Standardně 45 psi/100°C
|
|
| Maximální teplota pouzdra elektroniky: | 121°C | |
|
Posunutí nuly (vlivem teploty elektroniky): |
± 0.10% FS/ºC max | |
|
Posunutí rozsahu (vlivem teploty elektroniky): |
maximální (± 0,10% plného rozsahu / ° C) | |
| Montážní moment: | 500 in/lbs, max |
SCHÉMA ZAPOJENÍ:
 |
