MDA 420 | 422 | TDA 432
MDA420 - Czujnik z sztywnym trzpieniem
MDA422 - Czujnik z elastyczną kapilarą
TDA 432 - Kombinowany czujnik ze sztywnym trzpieniem, elastyczną kapilarą i wbudowanym czujnikiem temperatury
Czujniki z tej serii 42x są wyposażone w 6-stykowe złącze gwintowane Bendix i dokładność ±0,25% zakresu ciśnienia. Zasilanie 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość stałego pręta i elastycznej kapilary może być opcjonalnie konfigurowana.
Sygnał wyjściowy 3,33 mV/V
Dokładność ±0,25%
Zasilanie 10-12 Vdc
Złącze 6-pinowe
Kalibracja R-Cal
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
MDA 460 | 462 | TDA 463
MDA 460 - Czujnik z sztywnym trzpieniem
MDA 462 - Czujnik z elastyczną kapilarą
TDA 463 - Kombinowany czujnik ze sztywnym trzpieniem, elastyczną kapilarą i wbudowanym czujnikiem temperatury
Czujniki z tej serii 46x są specyficzne z 6-pinowym złączem bagnetowym i dokładnością wykrywania ± 1,0% całkowitego zakresu ciśnienia. Zasilanie z 10-12 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX.
Sygnał wyjściowy 3,33 mV/V
Dokładność lepsza niż 1,0%
Zasilanie 10-12 V DC
6-pinowe złącze
Kalibracja bocznika
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)

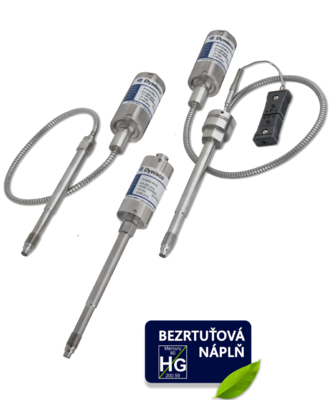

MDA 410 | 412 | TDA 412 (NaK)
MDA 410 - Konstrukcja bez elastycznej kapilary
MDA 412 - Konstrukcja z elastyczną kapilarą
TDA 412 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Bez czujnika rtęci z zasilaniem 10-12 Vdc. Spełniają najbardziej rygorystyczne warunki kontrolowane przez FDA - Food and Drug Administration i USDA. Membrana wykonana z materiału Inconel 718 o podwyższonej odporności temperaturowej do 540°C.
0 - 35 bar do 0 - 700 bar
Czujnik bezrtęciowy
Sygnał wyjściowy 3,33 mV/V
6-pinowe złącze
Dokładność lepsza niż 0,50%
Używaj do 540°C
Kalibracja cyfrowa
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
MDA 435
MDA 435 — Czujnik ciśnienia topnienia z elastyczną i odsłoniętą kapilarą
Czujniki z tej serii 435 posiadają elastyczną kapilarę z odsłoniętą końcówką montażową, która jest stosowana w obszarze, w którym nie jest możliwe zainstalowanie standardowego czujnika z elastyczną kapilarą i nieruchomym prętem. Każdy model ma inną dokładność. Model 435 ma dokładność 0,50% zakresu ciśnienia. Zasilanie napięciem 10-12 V DC oraz membraną wykonaną z materiału 15-5 PH i pokrytą warstwą DyMAX. Długość elastycznej kapilary może być dowolnie konfigurowana.
Sygnał wyjściowy 3,33 mV/V
Dokładność lepsza niż 0,50%
Zasilanie 10-12 V DC
6-pinowe złącze
Kalibracja bocznika
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)

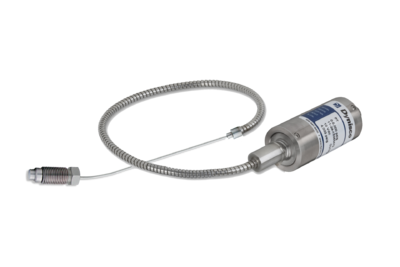

MDA 467
MDA 467 - Czujnik z elastyczną i odsłoniętą kapilarą
Czujniki z tej serii 467 posiadają elastyczną kapilarę z odsłoniętą końcówką montażową, która jest stosowana w obszarze, w którym nie jest możliwe zainstalowanie standardowego czujnika z elastyczną kapilarą i nieruchomym prętem. Każdy model ma inną dokładność. Model 467 ma dokładność 1,00% zakresu ciśnienia. Zasilanie napięciem 10-12 V DC oraz membraną wykonaną z materiału 15-5 PH i pokrytą warstwą DyMAX. Długość elastycznej kapilary może być dowolnie konfigurowana.
Sygnał wyjściowy 3,33 mV/V
Dokładność lepsza niż 1,00%
Zasilanie 10-12 V DC
6-pinowe złącze
Kalibracja bocznika
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
MDT 420 | 422 | TDT 432
MDT 420 - Konstrukcja bez elastycznej kapilary
MDT 422 - Konstrukcja z elastyczną kapilarą
TDT 432 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujnik ze zintegrowanym wzmacniaczem (przetwornikiem sygnału). Dokładność skanowania lepsza niż 0,50% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.
Sygnał wyjściowy zgodnie z konfiguracją
Dokładność lepsza niż 0,25%
Zasilanie 10 -36 V DC
Złącze 6-pinowe
Kalibracja R-Cal
Do 400°C
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
![SIL2 SIL2](http://www.azurr-tech.cz/pl/file/88c49b54f8a61f4ca8b4927d5eda83db/9404/SIL2.png)

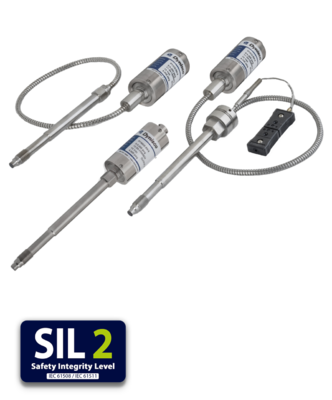

MDT 460 | 462 | TDT 463
MDT 460 - Konstrukcja bez elastycznej kapilary
MDT 462 - Konstrukcja z elastyczną kapilarą
TDT 463 - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujnik ze zintegrowanym wzmacniaczem (przetwornikiem sygnału). Dokładność skanowania lepsza niż 1,00% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.
Sygnał wyjściowy zgodnie z konfiguracją
Dokładność lepsza niż 0,50%
Zasilanie 10 -36 V DC
Złącze 6-pinowe
Kalibracja R-Cal
Do 400°C
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
![SIL2 SIL2](http://www.azurr-tech.cz/pl/file/88c49b54f8a61f4ca8b4927d5eda83db/9404/SIL2.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
MDT 435
MDT 435 - Czujnik z elastyczną i odsłoniętą kapilarą
Czujnik ze wzmacniaczem (przetwornikiem sygnału) w konstrukcji z elastyczną kapilarą i odsłoniętą membraną. Dokładność skanowania lepsza niż 0,50% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.
Dokładność lepsza niż 0,25%
Zasilanie 10 -36 V DC
Złącze 6-pinowe
Kalibracja R-Cal
Do 400 °C
Dla małych obszarów
Elastyczna kapilara
Wbudowana kalibracja elektryczna
Różne wyjścia wysokiego poziomu
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
![SIL2 SIL2](http://www.azurr-tech.cz/pl/file/88c49b54f8a61f4ca8b4927d5eda83db/9404/SIL2.png)

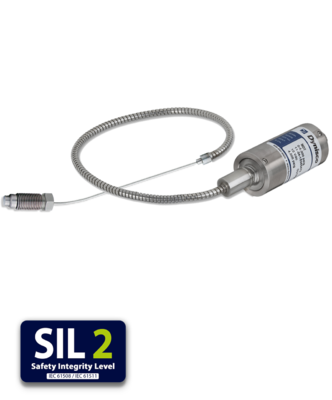

MDT 467
MDT 467 - Czujnik z elastyczną i odsłoniętą kapilarą
Czujnik ze wzmacniaczem (przetwornikiem sygnału) w konstrukcji z elastyczną kapilarą i odsłoniętą membraną. Dokładność skanowania lepsza niż 0,50% zakresu. Zasilanie 10-36 Vdc. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX®. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru.
Dokładność lepsza niż 0,5%
Zasilanie 10 -36 V DC
Złącze 6-pinowe
Kalibracja R-Cal
Do 400 °C
Dla małych obszarów
Elastyczna kapilara
Wbudowana kalibracja elektryczna
Różne wyjścia wysokiego poziomu
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
![SIL2 SIL2](http://www.azurr-tech.cz/pl/file/88c49b54f8a61f4ca8b4927d5eda83db/9404/SIL2.png)
PT 420 | 422 | TPT 432
PT 420 - Konstrukcja bez elastycznej kapilary
PT 422A - Konstrukcja z elastyczną kapilarą
TPT 432A - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujniki o wysokiej dokładności ± 0,50% w opcjonalnej konstrukcji. Zasilanie przez 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru. 8-pinowe złącze gwintowane.
Sygnał wyjściowy 3,33 mV/V
Dokładność lepsza niż 0,50%
Zasilanie 10-12 VDC
Jednostki - PSI
8-pinowe złącze
Kalibracja bocznika
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
![SIL2 SIL2](http://www.azurr-tech.cz/pl/file/88c49b54f8a61f4ca8b4927d5eda83db/9404/SIL2.png)

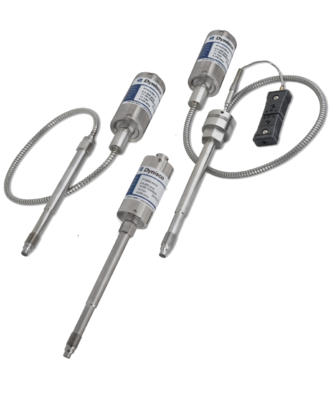

PT 460 | 462 |TPT 463
PT 460F - Konstrukcja bez elastycznej kapilary
PT 462F - Konstrukcja z elastyczną kapilarą
TPT 463F - Czujnik z elastyczną kapilarą i czujnikiem temperatury
Czujniki o wysokiej dokładności ± 1,0% w opcjonalnej konstrukcji. Zasilanie przez 10-12 V DC. Membrana wykonana z materiału 15-5 PH i pokryta warstwą DyMAX. Długość pręta stałego można wykonać i dopasować do wymaganego rozmiaru. 6-pinowe złącze bagnetowe.
Sygnał wyjściowy 3,33 mV/V
Dokładność lepsza niż 1,0%
Zasilanie 10-12 VDC
Jednostki - PSI
6-pinowe złącze
Kalibracja bocznika
![Označení CE dokládá, že výrobek byl posouzen před uvedením na trh Evropského hospodářského prostoru a splňuje legislativní požadavky EU tzn. že výrobce ověřil, že výrobek splňuje všechny příslušné základní požadavky. CE](http://www.azurr-tech.cz/pl/file/42b33a74f6de7f0491a15287a7f4f160/9152/CE.png)
![EAC EAC](http://www.azurr-tech.cz/pl/file/a0b565a6a80dcda9a2eaacbc70b61be9/9156/EAC.png)
![GOST GOST](http://www.azurr-tech.cz/pl/file/1e2298656c1499c61e1c5fa28cf56320/3583/GOST.png)
![ISO9001 ISO9001](http://www.azurr-tech.cz/pl/file/b6eec219c92ff835875f53468a7f9e46/9719/ISO_9001.png)
![RoHS2 RoHS2](http://www.azurr-tech.cz/pl/file/613181f1275e6dba2cb4907b94a98155/9722/RHOS.png)
![SIL2 SIL2](http://www.azurr-tech.cz/pl/file/88c49b54f8a61f4ca8b4927d5eda83db/9404/SIL2.png)
PT 435A
Czujnik z elastyczną i odsłoniętą kapilarą
Modele PT 435 i PT 467 zostały zaprojektowane do zastosowań, w których przestrzeń montażowa jest bardzo ograniczona. Odsłonięta część kapilary umożliwia gięcie o małym promieniu 3 mm. Specjalnie opracowana konstrukcja końcówki czujnika ułatwia instalację czujnika w bardzo ciasnych i ciasnych przestrzeniach, gdzie nie ma możliwości zainstalowania standardowego czujnika ze stałym prętem lub elastyczną kapilarą.
Sygnał wyjściowy 3,33 mV/V
Dokładność lepsza niż 0,50%
Zasilanie 10-12 V DC
Jednostki - PSI
8-pinowe złącze
Kalibracja bocznika
