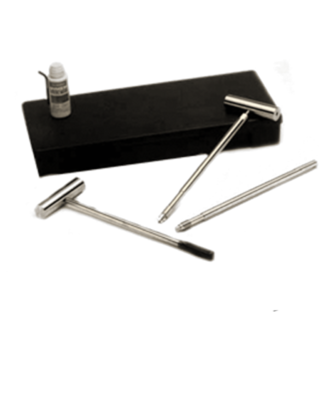

Zestaw czyszczący - otwór montażowy na czujniki
Zestaw narzędzi do czyszczenia został zaprojektowany przez Dynisco do stosowania w usuwaniu plastiku z otworów montażowych czujników ciśnienia i temperatury. Instalowanie czujników w niewłaściwie oczyszczonych lub dużych otworach jest jedną z głównych przyczyn uszkodzeń. Za pomocą tego zestawu możliwe jest czyszczenie otworu o średnicy 1/2 UNF. Zestaw zawiera wtyczkę kalibracyjną (bezpiecznik), która służy do sprawdzania, czy otwór został prawidłowo obrobiony i oczyszczony. Dostępne są również zestawy czyszczące do otworów M10 i M18.
Czyszczenie nici
Zapobiega uszkodzeniu czujnika
Zapobieganie konserwacji
Usuwanie stopu

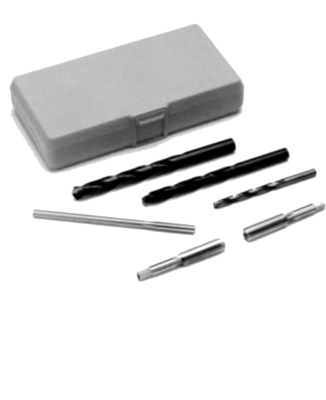

Zestaw gwintów - otwór montażowy na czujniki
Zestaw narzędzi do otworów i gwintów do czujników ciśnienia stopu zawiera wszystkie niezbędne wiertła i gwintowniki do przygotowania standardowego otworu montażowego czujnika UNF 1/2 20. Zestaw zawiera specjalną wiertarkę pilotową, która jest potrzebna do obróbki siodła o 45°.
Naprawa gwintów
Zapobiega uszkodzeniu czujnika
Zapobieganie konserwacji
Usuwanie wycieków

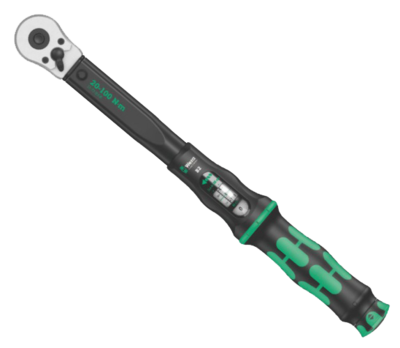

Klucz dynamometryczny Wera 20 - 100 Nm
Kliknij klucze dynamometryczne w niepowtarzalnej konstrukcji Wera. Bardzo solidna konstrukcja przy zachowaniu wysokiej dokładności zgodnie z DIN EN ISO 6789-1: 2017-07. Proste ustawianie i zabezpieczanie wprowadzonej wartości. Dodatkowo słyszalne i widoczne zaskoczenie po osiągnięciu wartości na wadze ułatwia bezpieczne ustawienie wymaganej wartości momentu obrotowego. Solidny mechanizm zwalniający gwarantuje wysoce słyszalny i zauważalny sygnał zwalniający po osiągnięciu zadanej wartości momentu obrotowego. Do dokręcania w prawo i za pomocą 45-zębowej zapadki zmiany.
Dokładność ± 3%
DIN EN ISO 6789-1: 2017-07
Ergonomiczny uchwyt
20 - 100 Nm

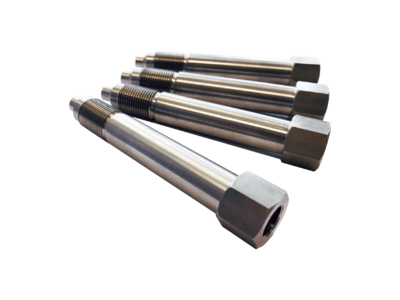

Adaptery do czujników ciśnienia
Adapter do czujników ciśnienia Dynisco
Adapter do czujników z gwintu 1/2-20 UNF na gwint M10x1.5 lub M18x1.5 Innym wariantem jest adapter z M10x1.5 na M18x.15. Adaptery te są najszybszym i najskuteczniejszym sposobem na przekształcenie dostępnego (standardowego) czujnika w pełnoprawny zamiennik w sytuacji kryzysowej.
Wysoka jakość wykonania
Opcje adaptera
1/2-20 UNF -> M10x1,5
M10x1,5 -> M18x1,5

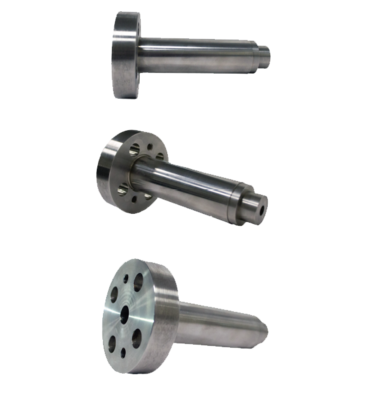

Kołnierze do czujników ciśnienia
Kołnierze procesowe uzupełniają wszystkie czujniki ciśnienia i temperatury. Kołnierz umożliwia zainstalowanie czujnika z przyłączem procesowym 1/2-20 UNF (opcjonalnie M18x1.5) czujnika ciśnienia stopu w porcie montażowym za pomocą kołnierza. Zastosowanie kołnierza jest kompatybilne ze wszystkimi czujnikami o podanych wymiarach. Każdy adapter i elementy uszczelniające wykonywane są na zamówienie w zależności od wymiarów i portu montażowego. Przedłużenia kołnierzy są dostępne jako konstrukcje jednoczęściowe lub odłączane połączenia gwintowane. Konstrukcja kołnierza jest specyficzna w zależności od potrzeb użytkowania i zależy od wymaganych wymiarów.

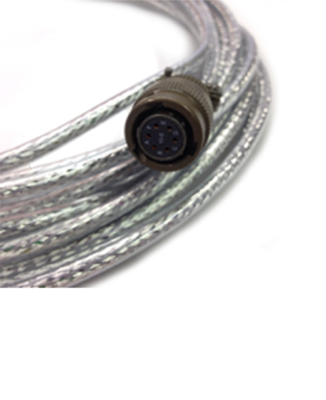

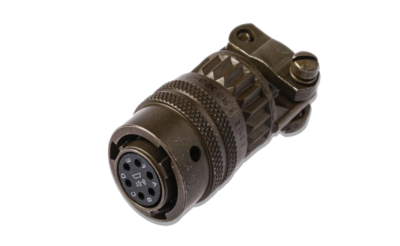

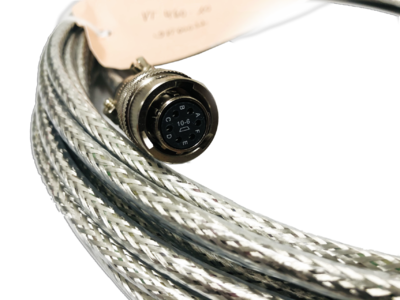

Sześciożyłowy, ekranowany przewód ze złączem bagnetowym Bendix 6pin
Kable te służą do łączenia czujników ciśnienia Dynisco ze złączem 6-pinowym. zapewniają połączenie elektryczne między czujnikami a wskaźnikami lub sterownikami. Zespoły składają się ze złącza bagnetowego Bendix i sześciożyłowego ekranującego przewodu. Następujące zestawy przewodowe i złącze pokrywy są kompatybilne z modelami czujników Dynisco
Kabel sześciożyłowy
Przewód ekranowany
Złącze bagnetowe
6-pinowe

6-pinowe złącze
Połączenie bagnetowe

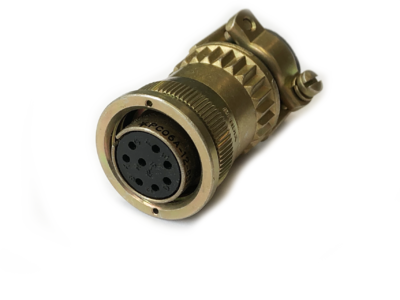

Ośmiokątny, ekranowany ze złączem gwintowanym Bendix 8pin
Kable te służą do łączenia czujników ciśnienia Dynisco ze złączem 8-pinowym. zapewniają połączenie elektryczne między czujnikami a wskaźnikami/sterownikami lub systemami sterowania linią. Zespoły składają się ze złącza gwintowanego Bendix i ośmiożyłowego ekranującego.
Kabel ośmiożyłowy
Przewód ekranowany
Złącze gwintowane
8-pinowe
GCx - czujniki

8-pinowe złącze
Połączenie gwintowane

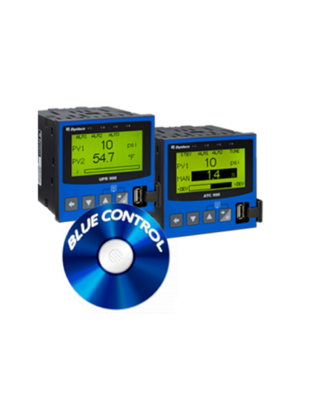

Oprogramowanie Blue Control
Oprogramowanie do nowych wskaźników UPR i kontrolerów ATC, które upraszcza konfigurację i konfigurację.Dużą zaletą jest konfiguracja OFF-LINE i ustawienia symulacji, co zmniejsza ryzyko przerwania bieżącej pracy. Konfiguracja z komputerem jest jeszcze łatwiejsza niż w przypadku kontrolerów i wskaźników nowej generacji.
UPR 900
ATC 990
1490
Utworzyć kopię zapasową
Symulacja
Konfiguracja

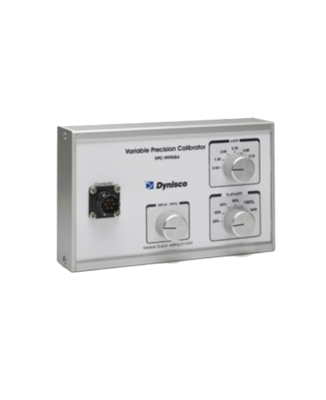

Symulator sygnału czujnika VPC-999084
VPC-999084 upraszcza rozwiązywanie problemów online z czujnikami, kondycjonerami sygnału i wskaźnikami Dynisco. Jego wyjście można zmieniać w krokach co 20% lub za pomocą potencjometru zmiennego.
Opcjonalna czułość wyjściowa czujnika
Standardowe 6-stykowe złącze Bendix
5-stopniowe wyjście liniowe 0 - 100%
Identyfikuje uszkodzone komponenty w pętli pomiarowej
Symuluje wiele czujników
Zamienniki do większości przetworników ciśnienia
Kontrola liniowości wskaźnika
Narzędzie diagnostyczne

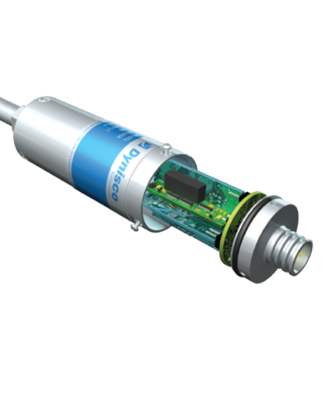

Funkcje Guardian
Rozszerzenie serii o nazwie Guardian Series. Guardian spełnia wymagania dyrektywy bez kosztów i komplikacji związanych z nadmiarowymi czujnikami i zewnętrznymi przekaźnikami modułowymi. The Guardian spełnia również wymagania NFPA 79 A.9.2, A.9.4.1, A. 9.4.3.2 jako sposób oceny bezpiecznych aspektów funkcji zarządzania. Wybierz próg przełączania przekaźnika spośród dziesięciu różnych wyborów od 10-100% pełnego zakresu ciśnienia czujnika. Czujniki serii Guardian są same certyfikowane na podstawie raportów z oceny odpowiedniej strony trzeciej agencji exida™. Czujniki z serii Guardian zostały poddane szeroko zakrojonej analizie FMEDA (Failure Effects and Diagnostics). Raporty FMEDA pokazują, że produkty mają PL'c') dla wszystkich wymienionych czujników SIL1 (mV/V i HART-mA) lub SIL2 (mA).
Zintegrowany przekaźnik bezpieczeństwa
Analiza strony trzeciej (exida™)
Spełnia poziom wydajności „c”
Dyrektywa Maszynowa (kategoria 3)
Dyrektywa Maszynowa 2006/42/WE
SIL1 lub 2 (zależne od wyjścia)
Postanowienia NFPA 79 A.9.2, A.9.4.1, A.9.4.3.2
Dyrektywa EM-C 2004/108/WE
Dostępne we wszystkich znanych czujnikach ciśnienia Dynisco
