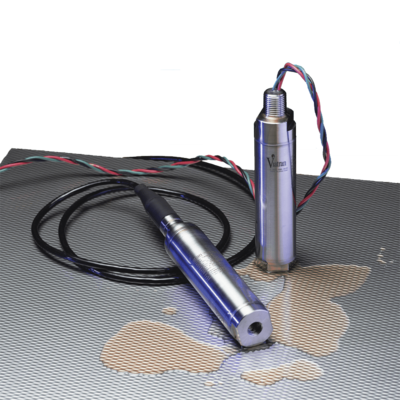

Czujnik ciśnienia barometrycznego model 948
Model 948 jest niskociśnieniowym czujnikiem komunikacyjnym HART® firmy Viatran zatwierdzonym do instalacji w niebezpiecznych, potencjalnie wybuchowych aplikacjach. Zastosowania takie jak wykrywanie poziomu paliwa w zbiorniku, kompresory gazu, obróbka chemiczna.
VÝKONOSTNÍ CHARAKTERISTIKY
| Rozsah tlaků v plném rozsahu: | 0-3 thru 0-5K PSIA, PSIG, PSIS | |
| Vypnutí: | 10:1 bez zhoršení statické přesnosti nebo tepelného účinku | |
| Kombinovaná přesnost (nelinearita, hystereze, opakovatelnost) | ≤±0.2% FSI | |
| Celkový výkon: | <±0.1% /span/±50°F | |
| Teplotní vliv: | V pracovním rozsahu: <0,35% při 1: 1 - 30°F až 185°F | |
| Výstup v plném rozsahu (FSO): | 16 mA ± 0.1% FSO | |
| Rozsah provozních teplot: | -40° F to 185° F | |
| Rozsah ne-provozních teplot: | -65° F to 250° F | |
| Digitálně kompenzováno na 6 bodech: | -30° F to 185° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
11,5 VDC min při zátěži 230 ohmů
|
|
|
Účinek regulace napájení:
|
±0.02% FSO na Volt
|
|
|
Výstupní signál:
|
Dvouvodičový digitální procesní signál 4–20 mA, který je k dispozici každému hostitelskému počítačovému systému vyhovujícímu protokolu HART.
|
|
| Impedanční zatížení: | 230 ohmů až 1100 ohmů pro komunikaci HART | |
| Ochrana obvodů: | Chráněna reverzní polarita. | |
| Izolační odpor: | > 200 MegOhms mezi všemi terminály paralelně a ve skříni vysílače. | |
| Elektrické připojení: | 1/2 "NPT Muž, 3 dráty, 18AWG, 72" L | |
| RFI /EMI | Zanedbatelný účinek na 500 Mhz | |
| Zapojení - barvy vodiče: |
+ signál (červená) - signál (černá) Ground (zelená)
|
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
316 nerezová ocel
|
|
|
Materiály smačených částí:
|
316 nerezová ocel
|
|
| Nárazové omezení (): | 100 G’s | |
|
Identifikace:
|
Laserem označen na těle jednotky
|
|
| Montáž: | Může být připevněn procesním potrubím, elektrickým vedením nebo volitelnou montážní konzolou k 2 " trubce. |
MECHANICKÉ CHARAKTERISTIKY
|
Procesní připojení:
|
1/4" NPT(F)
|
|
|
Ověřený tlak:
|
0-3 až 0-500 0-750 až 0-5000
|
|
|
Tlak při roztržení:
|
0-3 až 0-500 0-750 až 0-5000
|
|
| Hmotnost: | 24 oz. ±3 oz. |
VOLITELNÉ MOŽNOSTI
|
CL
|
Extra lead length
|
|
| DF | Bleed port (10K PSI and below)s | |
| DQ | Oxygen cleaning | |
| EA | Special calibration | |
| NG | ATEX Flameproof label | |
| NH | Customer specified CE label | |
| NK | ATEX Intrinsic Safety/Nonincendive label | |
| NX | CSA Intrinsic Safety label | |
| NY | FM Explosion Proof /Dust Ignition Proof label | |
| NZ | FM Nonincendive label | |
| TF | FM Intrinsic Safety label | |
| TJ | CSA Div/Zone 2 label | |
| TK | ATEX Type N Label | |
| YI | 1/8" NPT(F) | |
| YM | 1/4" high pressure tube F250-C | |
| YN | 3/8" NPT(F) | |
| YR | 1/2" NPT(F) | |
| YS | 3/8" high pressure tube F375-C |
